Cấu tạo và nguyên lý hoạt động của máy in

Máy in là thiết bị ngoại vi dùng để chuyển dữ liệu từ máy tính (văn bản, hình ảnh…) ra giấy hoặc các vật liệu in khác.

Hiện nay phổ biến nhất là:

• Máy in phun (Inkjet)
• Máy in laser
• Máy in kim (Dot Matrix – thường dùng in hóa đơn)

Dưới đây là cấu tạo và nguyên lý hoạt động của từng loại.

I. Máy in phun (Inkjet Printer)

1. Cấu tạo chính

• Đầu in (Print Head)
• Hộp mực (Ink Cartridge)
• Motor kéo giấy
• Trục cuốn giấy
• Bo mạch điều khiển
• Khay giấy

2. Nguyên lý hoạt động

1. Máy tính gửi dữ liệu in tới máy in.
2. Bo mạch xử lý dữ liệu và điều khiển đầu in.
3. Đầu in di chuyển ngang qua tờ giấy.
4. Các vòi phun siêu nhỏ sẽ phun những giọt mực cực nhỏ xuống giấy theo đúng vị trí.
5. Giấy được kéo dần từng dòng cho đến khi in xong.

Đặc điểm:

• In màu tốt
• Chất lượng ảnh cao
• Tốc độ vừa phải

II. Máy in laser (Laser Printer)

1. Cấu tạo chính

• Trống từ (Drum)
• Hộp mực (Toner)
• Gương quét laser
• Bộ sấy (Fuser - lô ép + lô nhiệt)
• Trục cao áp
• Motor kéo giấy
• Bo mạch điều khiển

2. Nguyên lý hoạt động

Máy in laser hoạt động dựa trên nguyên lý tĩnh điện:

1. Trống từ được tích điện đều.
2. Tia laser chiếu lên trống tạo ra hình ảnh cần in (làm mất điện tích tại vùng được chiếu).
3. Bột mực (toner) bám vào những vùng đã được laser vẽ.
4. Giấy đi qua trống và hút mực từ trống sang giấy.
5. Bộ sấy ép nóng làm chảy bột mực và dính chặt vào giấy.

Đặc điểm:

• In nhanh
• Văn bản sắc nét
• Phù hợp in số lượng lớn

Máy in laser hoạt động như thế nào?

Nhiều người trong chúng ta sử dụng máy in laser hàng ngày. Chúng ta biết rằng nó chuyển đổi dữ liệu kỹ thuật số trên máy tính thành chữ và hình ảnh trên giấy, nhưng nó hoạt động như thế nào? Các quá trình liên quan là gì? Điều này khác với trường hợp máy in phun , nơi mà tên gọi đã nói lên tất cả. Những tia mực nhỏ được phun lên giấy để tạo ra những gì chúng ta nhìn thấy. Mặt khác, thuật ngữ "máy in laser" có phần gây nhầm lẫn. Làm thế nào một chùm tia laser có thể in chữ và hình ảnh lên giấy?

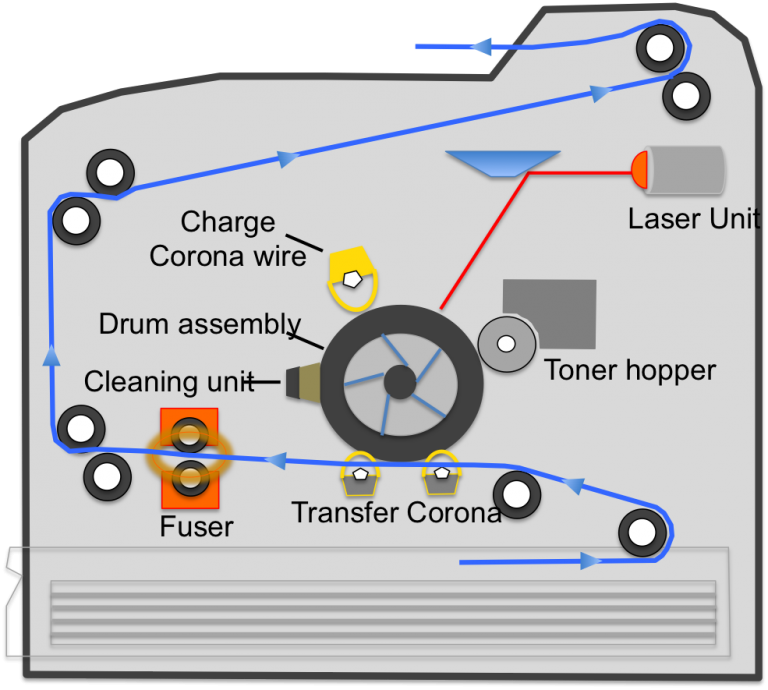

Các thành phần chính của máy in laser (ngoài các mạch điện tử) bao gồm:

• Bộ phận Laser
• Cụm Trống Quang thụ
• Dây phóng điện corona
• Phễu Mực
• Bộ phận Nung chảy

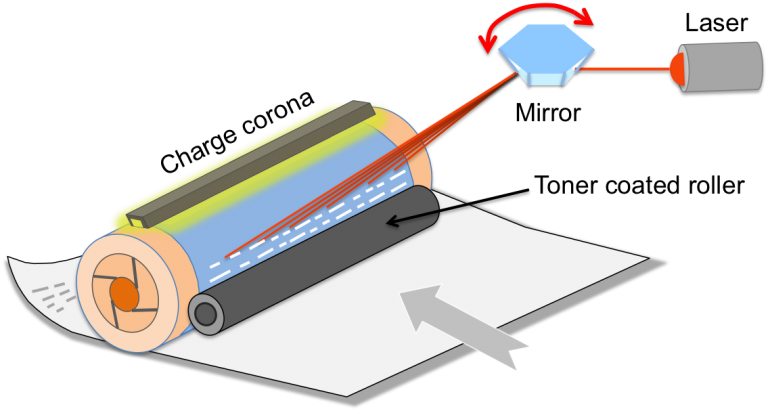

Khi in một thứ gì đó, một bộ phận điện tử trong máy in laser sẽ nhận dữ liệu kỹ thuật số từ máy tính và tính toán xem hình ảnh đó sẽ trông như thế nào trên giấy. Sau đó, nó sẽ chiếu một chùm tia laser (thông qua một gương phản xạ) để quét qua lại trên trống được phủ chất cảm quang trong khi trống quay, tạo ra một mô hình điện tích (chính xác hơn là một mô hình thiếu điện tích như được giải thích bên dưới). Trống, tiếp tục quay, sau đó sẽ lấy một loại mực dạng bột gọi là mực in laser (toner) và ép mô hình đó lên giấy. Cuối cùng, bộ phận nung chảy (fuser) sẽ liên kết mực in laser với giấy bằng cách làm nóng nó lên.

Cụm trống quang thụ: Trong quá trình in, trống quay từng bước trong khi dây corona tích điện ở phía trên tạo ra các điện tích (ví dụ, điện tích âm) trên bề mặt trống. Điều này được thực hiện bằng cách đặt một điện áp lớn vào dây corona tích điện. (Một số máy in sử dụng con lăn tích điện thay vì dây corona để tạo điện tích trên bề mặt trống, nhưng nguyên lý là giống nhau.) Sau đó, một chùm tia laser hội tụ chiếu ngược lại bề mặt và được điều hướng bởi một gương.

Lưu ý rằng, trong mỗi dòng quét, laser bật và tắt theo sự điều khiển của bộ phận điện tử. Khi laser bật, nó sẽ phóng điện điểm mà nó chiếu vào. Sau một dòng quét, trống quay một bước và quá trình lặp lại. Bằng cách này, laser "vẽ" các chữ cái và hình ảnh cần in dưới dạng một mẫu điện tích (hoặc thiếu điện tích) trên bề mặt trống.

Ngay cạnh bộ phận laser là hộp chứa mực , nơi chứa mực in tích điện dương: một loại bột mịn màu đen. Vì mực mang cùng loại điện tích với bề mặt trống in, nên nó bám vào các vùng không tích điện của trống, nhưng không bám vào phần "nền" tích điện (hãy nhớ rằng, các điện tích cùng dấu đẩy nhau). Điều này hơi giống như việc viết lên lon nước ngọt bằng keo rồi lăn lon đó qua bột mì: Bột mì chỉ bám vào phần lon được phủ keo, vì vậy bạn sẽ có một thông điệp được viết bằng bột mì.

Khi trống tiếp tục quay, nó ép lên một tờ giấy đã được tích điện trái dấu (điện tích dương) bằng dây corona truyền dẫn (hoặc con lăn tích điện). Vì các điện tích trái dấu hút nhau, giấy có thể kéo bột mực ra khỏi bề mặt trống. Chuyển động của giấy và sự quay của trống được đồng bộ hóa, do đó nó thu nhận hình ảnh một cách chính xác. Để ngăn giấy bám vào trống, nó được xả điện bởi dây corona tách rời ngay sau khi thu nhận mực.

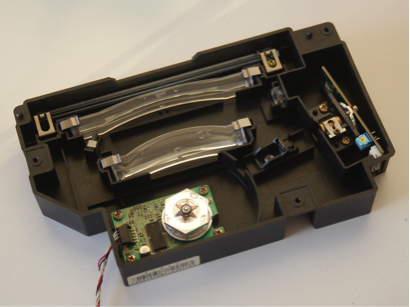

ụm Laser: Cụm quét laser truyền thống bao gồm: (1) một laser; (2) một gương di động, và (3) một thấu kính.  Bộ điều khiển của laser nhận dữ liệu trang — các chấm nhỏ tạo nên văn bản và hình ảnh — từng dòng ngang một. Khi chùm tia laser quét ngang trống, laser sẽ bật cho mỗi chấm cần in và tắt cho mỗi chấm khoảng trống. Thay vì di chuyển chính chùm tia laser, quá trình quét thực chất được thực hiện bằng cách di chuyển một gương phản chiếu chùm tia laser. Một loạt các thấu kính cũng được sử dụng để bù lại sự biến dạng hình ảnh do khoảng cách thay đổi giữa gương và các điểm dọc theo bề mặt trống.

Cụm laser chỉ di chuyển theo chiều ngang. Sau mỗi dòng quét, máy in sẽ di chuyển trống cảm quang lên một nấc để cụm laser có thể vẽ dòng tiếp theo. Một máy tính điều khiển nhỏ của bộ máy in sẽ đồng bộ hóa tất cả những điều này một cách hoàn hảo, ngay cả ở tốc độ cao.

Khái niệm cơ bản về mực in: Mực in trong máy in laser đóng vai trò tương tự như mực trong máy in phun. Tuy nhiên, nó không chỉ đơn thuần là mực. Bột mực có hai thành phần chính: sắc tố và nhựa . Và mực in phải có khả năng sạc điện. Sắc tố tạo ra màu sắc cho chữ và hình ảnh trên giấy. Đối với máy in đen trắng, người ta sử dụng sắc tố đen. Sắc tố được trộn với các hạt nhựa, tan chảy khi được nung nóng bởi bộ phận nung và liên kết sắc tố với giấy một cách chắc chắn. Điều này có nghĩa là máy in laser có thể in trên mọi loại giấy và văn bản sẽ không bị nhòe hoặc lem dễ dàng như máy in phun.

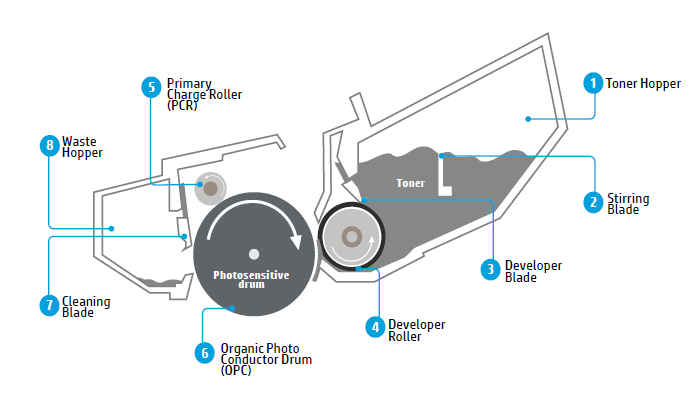

Ở một số máy in, hộp chứa mực (toner cartridges), hộp từ và cụm trống được kết hợp trong một hộp mực thay thế duy nhất.  Bột mực được lưu trữ trong hộp chứa mực. Máy in lấy mực từ hộp chứa bằng trục từ, về cơ bản là một con lăn kim loại có các hạt nhỏ phủ trên bề mặt. Khi con lăn kim loại quay, nó di chuyển bề mặt được phủ hạt qua mực trong hộp chứa mực và thu thập các hạt mực. Sau đó, con lăn sẽ chải các hạt này đi qua cụm trống, và trống sẽ hút các hạt mực lên bề mặt của nó.

Bộ phận nung chảy (Cụm sấy):  Cuối cùng, máy in sẽ đưa giấy qua bộ phận nung chảy, một cặp con lăn được làm nóng, trong đó bột mực rời sẽ tan chảy và kết hợp với các sợi giấy. Bộ phận nung chảy sẽ cuộn giấy ra khay giấy ra, và bạn sẽ có trang in hoàn chỉnh. Tất nhiên, bộ phận nung chảy cũng làm nóng chính giấy, đó là lý do tại sao các trang giấy luôn nóng khi chúng được in ra từ máy in laser hoặc máy photocopy. Vậy điều gì giúp giấy không bị cháy? Chủ yếu là tốc độ - giấy đi qua các con lăn rất nhanh nên nó không bị nóng quá.

Sau khi đưa mực lên giấy, bề mặt trống sẽ đi qua đèn phóng điện . Ánh sáng mạnh này chiếu sáng toàn bộ bề mặt thụ cảm quang, xóa hình ảnh điện. Sau đó, bề mặt trống sẽ đi qua dây phóng điện hào quang, dây này sẽ tái tạo lại điện tích dương.

III. Máy in kim (Dot Matrix)

1. Cấu tạo chính

• Đầu kim in
• Ruy băng mực
• Trục cuốn giấy
• Motor
• Bo mạch điều khiển

2. Nguyên lý hoạt động

1. Đầu in gồm nhiều kim nhỏ.
2. Các kim này đập vào ruy băng mực.
3. Mực in từ ruy băng in lên giấy theo dạng chấm (dot).
4. Kết hợp nhiều chấm tạo thành chữ hoặc hình.

Đặc điểm:

• In được nhiều liên (giấy than)
• Bền, dùng trong ngân hàng, kho vận
• Ồn và chất lượng không cao

IV. So sánh nhanh

==========================================================================================================
