Cấu tạo và nguyên lý hoạt động máy photocopy màu

Cấu tạo và nguyên lý hoạt động máy photocopy màu

Máy photocopy màu hoạt động dựa trên nguyên lý tĩnh điện và công nghệ quang học nhưng xử lý 4 màu mực chính: Cyan (Xanh), Magenta (Đỏ), Yellow (Vàng), và Black (Đen). Sử dụng tia laser để tạo ảnh tĩnh điện trên 4 trống từ riêng biệt, hút mực bột tương ứng, sau đó kết hợp các màu trên giấy và sấy khô để tạo ra bản in màu hoàn chỉnh.

Quy trình chung tương tự như máy in laser đen trắng. Một trục quay (gọi là "trống") được tích điện, sau đó tia laser làm cho một số vùng nhất định bị phóng điện. Mực in, các hạt nhựa màu nhỏ, bám dính tĩnh điện vào các vùng tích điện và sau đó được chuyển lên giấy bằng cách ép giấy vào trống. Cuối cùng, bộ phận nung chảy (fuser) sẽ làm nóng chảy mực in và liên kết nó với giấy. (Bộ phận nung chảy là lý do tại sao bản in từ máy in laser hoặc máy photocopy thường ấm).

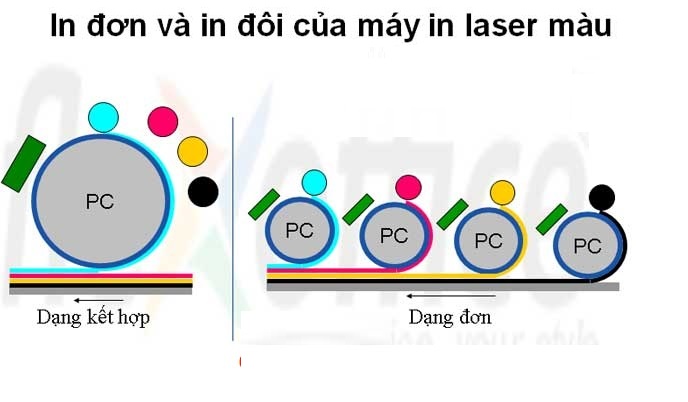

Vì trống chỉ có thể in một màu mực tại một thời điểm, nên trong nhiều máy in laser màu, thay vì giấy tiếp xúc trực tiếp với trống, người ta sử dụng một băng tải trung gian. Trống sẽ lần lượt in từng màu mực lên băng tải để tạo ra hình ảnh cần in trên băng tải, và mực sau đó được truyền từ băng tải lên giấy trong một lần. Điều này giúp cải thiện chất lượng in so với kỹ thuật thay thế là cho giấy chạy qua trống bốn lần.

Hộp mực (Toner Cartridge)

Máy in laser màu có 4 hộp mực riêng biệt:

• Cyan (xanh dương)

•   Magenta (đỏ tím)

•    Yellow (vàng)

•    Black (đen)

Bên trong mỗi hộp mực gồm:

• Trống từ (Drum)
• Gạt mực (Doctor blade)
• Gạt làm sạch (Cleaning blade)
• Khoang chứa mực

Trống quang (Drum Unit)

• Là ống hình trụ phủ lớp cảm quang.
• Nhận hình ảnh từ tia laser.
• Hút mực theo hình ảnh đã được laser “vẽ”.
• Có thể tích hợp trong hộp mực hoặc tách rời (tùy dòng máy).

Hộp laser (Laser Scanner Unit)

• Phát tia laser.
• Gương quay đa diện (polygon mirror) quét tia laser lên trống.
• Tạo hình ảnh tĩnh điện trên trống.

Bộ truyền ảnh (Transfer Belt / Transfer Roller)

• Gọi là băng tải truyền ảnh (ITB – Intermediate Transfer Belt).
• Nhận từng lớp màu từ 4 trống.
• Ghép chồng 4 màu thành hình ảnh hoàn chỉnh.
• Chuyển hình ảnh đó lên giấy.

Làm sạch (Cleaning)

• Thanh gạt mực sẽ gạt mực còn sót lại trên bề mặt trống mà không được hút hết xuống giấy và gạt sạch mực vào hộp mực thải. Có một số Model, hộp chứa mực thải có bộ phận cơ khí guồng mực quay trở lại hộp cấp mực, hộp mực gần như được sử dụng 100% mà không bị lãng phí.

Bộ sấy (Fuser Unit)

• Lô ép (Pressure roller)
• Lô sấy (Heating roller hoặc màng sấy)
• Nhiệt độ khoảng 160–200°C.
• Làm chảy mực và ép dính vào giấy vĩnh viễn.

Bộ nguồn cao áp (High Voltage Power Supply)

Tạo điện tích cho:

• Trống (Trục sạc - Charge Roller)
• Bộ truyền ảnh (Transfer)

Bo mạch điều khiển (Mainboard / Formatter Board)

• Nhận lệnh in từ máy tính.
• Xử lý dữ liệu hình ảnh.
• Điều khiển toàn bộ hoạt động máy.

Hệ thống kéo giấy

• Khay giấy
• Rulo kéo giấy
• Cảm biến giấy (Sensor)
• Motor truyền động

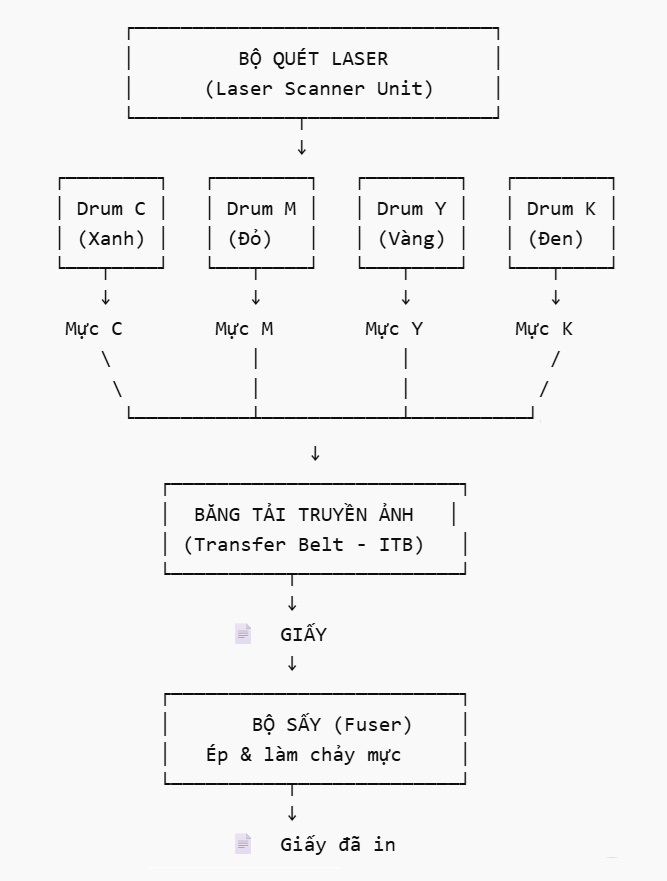

Nguyên lý hoạt động tóm tắt

1. Laser tạo hình ảnh tĩnh điện trên trống.
2. Trống hút mực theo hình ảnh.
3. 4 màu được in chồng lên băng truyền.
4. Hình ảnh được ép sang giấy.
5. Bộ sấy làm mực chảy và bám cố định.
