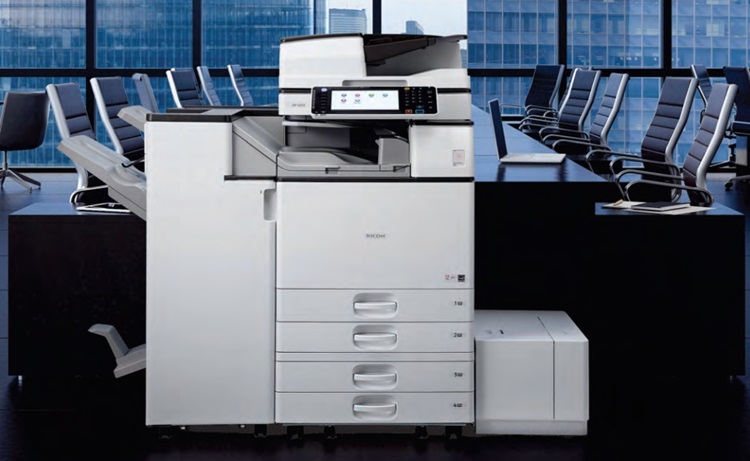

Mã lỗi máy photocopy Ricoh MP 4054/5054/6054

Nhằm hỗ trợ nâng cao hiệu suất sửa chữa máy photocopy Ricoh, máy photo Quang Minh xin giới thiệu chi tiết mã lỗi máy photocopy Ricoh MP 4054/5054/6054 (service code) bao gồm cả nguyên nhân và cách khắc phục lỗi (SC).

lỗi sc máy ricoh mpc 4054/5054/6054

1. Mã lỗi máy photocopy Ricoh MP 4054/5054/6054

Mã lỗi này được sử dụng cho các models:

  • Ricoh D197 MP2554SP Cor-C1
  • Ricoh D198 MP3054SP Cor-C1
  • Ricoh D199 MP3354SP Cor-C1
  • Ricoh D200 MP4054SP Cor-C1
  • Ricoh D201 MP5054SP Cor-C1
  • Ricoh D202 MP6054SP Cor-C1
  • Ricoh D249 MP2554 Cor-C1
  • Ricoh D250 MP3054 Cor-C1
  • Ricoh D251 MP3354 Cor-C1
  • Ricoh MP 2554/2554SP
  • Ricoh MP 3054/3054SP
  • Ricoh MP 3354/3354SP
  • Ricoh MP 4054/4054SP
  • Ricoh MP 5054/5054SP
  • Ricoh MP 6054/6054SP

Mã: SC 101-01

Lỗi đèn (Quét) Mức độ trắng không đạt đến ngưỡng quy định khi quét tấm trắng.

Nguyên nhân:

  • Đèn LED bị lỗi
  • Bộ điều khiển IDB (LED) bị lỗi
  • SBU bị lỗi
  • IPU bị lỗi
  • Bộ dây nguồn/tín hiệu bị lỗi
  • Ngưng tụ trong bộ phận quét
  • Gương hoặc thấu kính bị bẩn hoặc đặt không đúng vị trí
  • Tấm trắng bị bẩn hoặc lắp không đúng cách

Biện pháp khắc phục:

1. Tắt/bật nguồn.
2. Thực hiện các thao tác sau:
• Kết nối lại dây nguồn/tín hiệu.
• Lắp lại/vệ sinh gương/ống kính.
• Lắp lại/vệ sinh tấm trắng.
• Lắp lại/vệ sinh tấm dẫn hướng máy quét.

3. Thay thế các bộ phận sau:
• Thay thế bảng đèn LED.
• Thay thế bảng IDB hoặc bảng SIO.
• Thay thế bảng SBU.
• Thay thế bảng IPU.
• Thay thế dây nguồn/tín hiệu.

Mã: SC 101-02

Lỗi đèn (Điều chỉnh độ sáng đèn LED) Đã phát hiện lỗi đèn LED.

Nguyên nhân:

  • Đèn LED bị lỗi
  • Bộ điều khiển đèn LED (IDB) bị lỗi
  • Bộ dây nguồn/tín hiệu bị lỗi

Biện pháp khắc phục:

1. Tắt/bật nguồn.
2. Thực hiện các thao tác sau:
• Kết nối lại dây nguồn/tín hiệu.

3. Thay thế các bộ phận sau:
• Thay thế bảng đèn LED.
• Thay thế bảng IDB hoặc bảng SIO.
• Thay thế dây nguồn/tín hiệu.

Mã: SC 102

Lỗi điều chỉnh độ sáng đèn LED Mức độ trắng đạt đến ngưỡng quy định khi tấm trắng được quét sau một số lần điều chỉnh nhất định.

Nguyên nhân:

  • Đèn LED bị lỗi
  • Bộ điều khiển IDB (LED) bị lỗi
  • SBU bị lỗi
  • IPU bị lỗi
  • Bộ dây nguồn/tín hiệu bị lỗi

Biện pháp khắc phục:

1. Tắt/bật nguồn.
2. Kết nối lại dây nguồn/tín hiệu.
3. Thay thế các bộ phận sau:

  • Thay thế bảng đèn LED.
  • Thay thế bảng SBU.
  • Thay thế bảng IDB hoặc bảng SIO.
  • Thay thế bảng IPU.
  • Thay thế dây nguồn/tín hiệu.

Mã: SC 120

Lỗi vị trí gốc của máy quét 1 Cảm biến vị trí gốc của máy quét không TẮT. Chi tiết: Thời gian phát hiện lỗi

  • Trong khi về đích (khi máy được BẬT hoặc khi máy trở về từ chế độ tiết kiệm năng lượng)
  • Trong khi điều chỉnh tự động (khi máy được BẬT hoặc khi máy trở về từ chế độ tiết kiệm năng lượng)
  • Trong khi quét từ ADF hoặc kính phơi sáng.

Nguyên nhân:

  • Bộ điều khiển động cơ máy quét bị lỗi
  • Động cơ máy quét bị lỗi
  • Cảm biến HP của máy quét bị lỗi
  • Bộ dây bị lỗi
  • Dây đai thời gian, puli, dây hoặc giá đỡ không được lắp đúng cách

Biện pháp khắc phục:

Thay thế các bộ phận sau:

  1. Thay thế cảm biến HP
  2. Thay thế động cơ máy quét
  3. Thay thế dây kết nối.

Mã: SC 121

Lỗi vị trí gốc máy quét 2 Cảm biến vị trí gốc máy quét không bật. Chi tiết: Thời gian phát hiện lỗi

  • Trong khi về đích
  • Trong khi điều chỉnh tự động
  • Trong khi quét từ ADF hoặc kính phơi sáng.

Nguyên nhân:

  • Bộ điều khiển động cơ máy quét bị lỗi
  • Động cơ máy quét bị lỗi
  • Cảm biến HP của máy quét bị lỗi
  • Bộ dây bị lỗi
  • Dây đai thời gian, puli, dây hoặc giá đỡ không được lắp đúng cách

Biện pháp khắc phục:

Thay thế các bộ phận sau:

  1. Thay thế cảm biến vị trí ban đầu
  2. Thay thế động cơ máy quét
  3. Thay thế dây kết nối.

Mã: SC 141

Lỗi phát hiện mức độ đen Mức độ đen không thể được điều chỉnh trong mục tiêu trong quá trình điều khiển độ khuếch đại tự động.

Nguyên nhân:

  • SBU bị lỗi
  • IPU bị lỗi
  • Bộ nguồn/tín hiệu bị lỗi

Biện pháp khắc phục:

1. Tắt/bật nguồn.
2. Kết nối lại dây nguồn/tín hiệu.
3. Thay thế các bộ phận sau:
• Thay thế bo mạch SBU.
• Thay thế bo mạch IPU.
• Thay thế dây nguồn/tín hiệu.

Mã: SC 142

Lỗi phát hiện mức độ trắng Mức độ trắng không thể được điều chỉnh đến mức mục tiêu thứ hai trong mục tiêu trong quá trình điều khiển độ lợi tự động.

Nguyên nhân:

  • SBU bị lỗi
  • LED bị lỗi
  • IDB (trình điều khiển LED) bị lỗi
  • IPU bị lỗi
  • Bộ dây nguồn/tín hiệu bị lỗi
  • Lỗi ổ đĩa máy quét
  • Ngưng tụ trong bộ phận máy quét
  • Gương hoặc thấu kính bị bẩn hoặc đặt không đúng vị trí
  • Tấm trắng bị bẩn hoặc lắp không đúng cách

Biện pháp khắc phục:

1. Tắt/bật nguồn.
2. Thực hiện các thao tác sau:
• Kết nối lại dây nguồn/tín hiệu.
• Lắp lại/vệ sinh gương/ống kính.
• Lắp lại/vệ sinh tấm trắng.
3. Thay thế các bộ phận sau:
• Thay thế bo mạch SBU.
• Thay thế bo mạch LED.
• Thay thế bo mạch IDB.
• Thay thế bo mạch IPU.
• Thay thế bo mạch SIO.
• Thay thế dây nguồn/tín hiệu.

Mã: SC 144

Lỗi giao tiếp SBU

  • Không thể xác nhận kết nối với SBU. (Lỗi phát hiện kết nối)
  • Không thể giao tiếp với SBU hoặc kết quả giao tiếp không bình thường.

Nguyên nhân:

  • SBU bị lỗi
  • Phía bên kia của giao tiếp (BCU, IPU, v.v.) bị lỗi
  • Bộ dây nguồn/tín hiệu bị lỗi

Biện pháp khắc phục:

1. Tắt/bật nguồn.
2. Kết nối lại dây nguồn/tín hiệu.
3. Thay thế các bộ phận sau:
• Thay thế bo mạch SBU.
• Thay thế bo mạch IPU.
• Thay thế bo mạch BCU.
• Thay thế dây nguồn/tín hiệu.

Mã: SC 161-01

Lỗi IPU (LSYNC bất thường) Đã xảy ra lỗi trong quá trình kiểm tra tự chẩn đoán được thực hiện mỗi khi máy được bật hoặc trở lại hoạt động hoàn toàn từ chế độ tiết kiệm năng lượng.

Nguyên nhân:

  • Bo mạch IPU (hoặc BCU) bị lỗi (lỗi kết nối ASIC-BREIT, LSYNC bất thường, v.v.)
  • Cáp giữa SBU và IPU (hoặc BCU) bị lỗi

Biện pháp khắc phục:

  1. Thay thế bo mạch IPU (hoặc BCU).
  2. Kiểm tra cáp giữa SBU và IPU (hoặc BCU)

Mã: SC 165

Sao chép lỗi đơn vị bảo mật dữ liệu

Nguyên nhân:

  • Tùy chọn bảo mật dữ liệu sao chép được bật trong Công cụ người dùng nhưng bảng tùy chọn được phát hiện là bị thiếu hoặc bị lỗi.
  • Tùy chọn bảo mật dữ liệu sao chép được phát hiện là bị lỗi khi máy được bật hoặc trở về từ chế độ tiết kiệm năng lượng.
  • Bảng đơn vị bảo mật dữ liệu sao chép không được lắp đặt đúng cách
  • Bảng đơn vị bảo mật dữ liệu sao chép bị lỗi

Biện pháp khắc phục:

  1. Cài đặt lại bo mạch bảo mật dữ liệu sao chép.
  2. Thay thế bo mạch bảo mật dữ liệu sao chép.

Mã: SC 185-00

Lỗi truyền CIS Dữ liệu đọc từ thanh ghi ASIC trên CIS không như mong đợi. Chi tiết:

  • Xảy ra khi phát hiện lỗi giao tiếp nối tiếp giữa bo mạch CIS và bo mạch DF. Cũng xảy ra khi phát hiện lỗi trong quá trình khởi tạo ASIC trên CIS.
  • Điều này có thể xảy ra trong quá trình khởi tạo và cấp dữ liệu. Lần đầu tiên và lần thứ hai liên tiếp xảy ra mỗi lần tạo thành kẹt. Lần thứ ba tạo thành SC.

Nguyên nhân:

  • Đầu nối hoặc dây kết nối giữa bo mạch DF và bo mạch CIS bị ngắt kết nối hoặc bị lỗi
  • ASIC trên CIS bị lỗi
  • Lỗi khởi động của ASIC trên CIS

Biện pháp khắc phục:

  1. Kết nối lại dây nguồn/tín hiệu.
  2. Thay thế bộ phận CIS (CIS và CIPB).
  3. Thay thế bảng điều khiển ADF.
  4. Thay thế dây nguồn/tín hiệu.

Mã: SC 186-00

Lỗi đèn LED CIS Trong quá trình khởi tạo:

  • Tỷ lệ giữa giá trị trung bình của diện tích cạnh trước và diện tích cạnh sau không nằm trong thông số kỹ thuật.
  • Giá trị đỉnh dữ liệu đổ bóng thấp hơn thông số kỹ thuật. Trong quá trình quét:
  • Giá trị đỉnh dữ liệu đổ bóng thấp hơn thông số kỹ thuật. Chi tiết: Trong quá trình khởi tạo:
  • Xảy ra khi một trong hai đèn LED CIS hoạt động không bình thường, khiến chênh lệch giữa giá trị trung bình của diện tích cạnh trước và diện tích cạnh sau lớn (phát hiện lỗi đèn LED CIS).
  • Xảy ra khi cả hai đèn LED CIS đều hoạt động không bình thường (không sáng), khiến giá trị đỉnh dữ liệu đổ bóng cực thấp (điều chỉnh mức trắng CIS). Trong quá trình quét:
  • Xảy ra khi cả hai đèn LED CIS đều hoạt động không bình thường (không sáng), khiến giá trị đỉnh dữ liệu đổ bóng cực thấp (điều khiển quét CIS, điều chỉnh/xác nhận cân bằng xám).
  • Lần đầu tiên và lần thứ hai liên tiếp xảy ra lỗi sẽ tạo thành kẹt giấy ban đầu/nạp giấy. Lần thứ ba xảy ra lỗi sẽ tạo thành SC.

Nguyên nhân:

Trong quá trình khởi tạo:

  • Một hoặc hai trong số hai đèn LED CIS bị lỗi Trong quá trình quét:
  • Cả hai đèn LED CIS đều bị lỗi.

Biện pháp khắc phục:

  1. Kết nối lại dây nguồn/tín hiệu.
  2. Thay thế bộ phận CIS (CIS và CIPB).
  3. Thay thế con lăn nền trắng CIS.
  4. Thay thế dây nguồn/tín hiệu.
  5. Thay thế bảng điều khiển chính ADF.

Mã: SC 187-00

Lỗi mức đen CIS Mức đen được quét bởi CIS là bất thường. Chi tiết:

  • Xảy ra khi phát hiện bất thường trong quá trình tạo mức đen – phát hiện.
  • Lần xuất hiện đầu tiên và lần thứ hai liên tiếp tạo thành kẹt ban đầu. Lần xuất hiện thứ ba tạo thành SC.

Nguyên nhân:

  • CIS bị lỗi

Biện pháp khắc phục:

  1. Thay thế bộ phận CIS (CIS và CIPB).

Mã: SC 188-00

Lỗi mức trắng CIS

  • Giá trị đỉnh dữ liệu đổ bóng được đọc ra từ CIS là bất thường. Chi tiết:
  • Xảy ra khi phát hiện bất thường trong quá trình phát hiện đỉnh dữ liệu đổ bóng CIS.
  • Lần xuất hiện đầu tiên và thứ hai liên tiếp tạo thành kẹt ban đầu. Lần xuất hiện thứ ba tạo thành SC.

Nguyên nhân:

  • CIS bị lỗi
  • Con lăn nền trắng CIS bị trầy xước, bẩn hoặc kết nối không đúng cách.

Biện pháp khắc phục:

  1. Kết nối lại dây nguồn/tín hiệu.
  2. Thay thế bộ phận CIS (CIS và CIPB).
  3. Thay thế con lăn nền trắng CIS.
  4. Thay thế dây nguồn/tín hiệu.

Mã: SC 189-00

Lỗi điều chỉnh cân bằng xám CIS Sự khác biệt giữa giá trị mục tiêu điều chỉnh cân bằng xám và giá trị được quét từ biểu đồ GS20 nằm ngoài thông số kỹ thuật khi thực hiện xác nhận điều chỉnh cân bằng xám (SP4-705-002). Chi tiết:

  • Xảy ra khi điều chỉnh cân bằng xám không thành công.
  • Lần xảy ra đầu tiên cấu thành SC (không phải kẹt ban đầu).

Nguyên nhân:

  • CIS bị lỗi
  • Biểu đồ GS20 bị trầy xước hoặc hư hỏng do bẩn.

Biện pháp khắc phục:

  1. Thay thế biểu đồ GS20.
  2. Thay thế bộ phận CIS.

Mã: SC 195-00

Lỗi số sê-ri của máy So sánh mã nhận dạng sản phẩm trong số sê-ri của máy (11 chữ số).

Nguyên nhân:

  • Mã nhận dạng sản phẩm trong số sê-ri của máy (11 chữ số) không khớp.

Biện pháp khắc phục:

  1. (SP5-811). Nhập lại số sê-ri của máy.

thuê máy photocopy mp 4054

Mã: SC 202-00

Động cơ đa giác: Lỗi hết thời gian chờ BẬT Sau khi động cơ đa giác bật hoặc trong vòng T1 giây sau khi vòng quay trên phút thay đổi, động cơ không chuyển sang trạng thái SẴN SÀNG.

Nguyên nhân:

  • Dây kết nối giao diện đến trình điều khiển động cơ đa giác bị hỏng hoặc không được kết nối đúng cách.
  • Động cơ đa giác hoặc trình điều khiển động cơ đa giác bị lỗi
  • Xung truyền động động cơ đa giác không thể xuất ra chính xác. (Bộ điều khiển đa giác)
  • Không quan sát được tín hiệu XSCRDY (Bộ điều khiển đa giác)

Biện pháp khắc phục:

  1. Tắt/bật nguồn
  2. Thay thế bộ phận laser hoặc động cơ đa giác
  3. Thay thế dây kết nối đa giác
  4. Thay thế bo mạch IPU

Mã: SC 203-00

Động cơ đa giác: Lỗi thời gian chờ TẮT Tín hiệu XSCRDY (đa giác sẵn sàng) không bao giờ trở nên không hoạt động (H) trong vòng 3 giây sau khi động cơ đa giác TẮT.

Nguyên nhân:

  • Dây kết nối giao diện đến trình điều khiển động cơ đa giác bị hỏng hoặc không được kết nối đúng cách.
  • Động cơ đa giác hoặc trình điều khiển động cơ đa giác bị lỗi
  • Xung truyền động động cơ đa giác không thể xuất ra chính xác. (Bộ điều khiển đa giác)
  • Không quan sát được tín hiệu XSCRDY (Bộ điều khiển đa giác)

Biện pháp khắc phục:

  1. Tắt/bật nguồn
  2. Thay thế bộ phận laser hoặc động cơ đa giác
  3. Thay thế dây kết nối đa giác
  4. Thay thế bo mạch IPU

Mã: SC 204-00

Động cơ đa giác: Lỗi tín hiệu XSCRDY Trong quá trình động cơ đa giác quay, tín hiệu XSCRDY không hoạt động (H) trong thời gian dài hơn một vòng quay của đa giác.

Nguyên nhân:

  • Dây kết nối giao diện với trình điều khiển động cơ đa giác bị hỏng hoặc không được kết nối đúng cách.
  • Động cơ đa giác hoặc trình điều khiển động cơ đa giác bị lỗi

Biện pháp khắc phục:

  1. Tắt/bật nguồn
  2. Thay thế bộ phận laser hoặc động cơ đa giác
  3. Thay thế dây kết nối đa giác
  4. Thay thế bo mạch IPU

Mã: SC 220-00

Lỗi phát hiện đồng bộ hóa laser: LD0 Tín hiệu phát hiện đồng bộ hóa laser cho vị trí bắt đầu của LD không được đưa ra trong vòng 500 mili giây sau khi bộ phận LDB bật với động cơ đa giác quay bình thường.

Nguyên nhân:

  • Dây kết nối giao diện đến bộ phận phát hiện đồng bộ bị hỏng hoặc không được kết nối đúng cách.
  • Bo mạch phát hiện đồng bộ bị lỗi
  • Chùm tia không đi vào bộ dò quang.
  • Bất thường xung quanh GAVD
  • IDB (bộ điều khiển LED) bị lỗi
  • LDB bị lỗi
  • IPU bị lỗi

Biện pháp khắc phục:

  1. Tắt/bật nguồn
  2. Thay thế bộ phận laser hoặc động cơ đa giác
  3. Thay thế dây kết nối đa giác
  4. Thay thế bo mạch IPU

Mã: SC 230-00

Lỗi FGATE ON Tín hiệu FGATE không BẬT trong vòng 1 giây sau khi quá trình ghi bắt đầu.

Nguyên nhân:

  • GAVD bị lỗi
  • ASIC xử lý hình ảnh bị lỗi
  • IPU, bo mạch điều khiển không được kết nối đúng cách hoặc bị lỗi
  • Dây nối giữa IPU và LDB bị lỗi

Biện pháp khắc phục:

  1. Tắt/bật nguồn
  2. Thay thế bo mạch IPU
  3. Thay thế bo mạch điều khiển

Mã: SC 231-00

Lỗi TẮT FGATE Tín hiệu FGATE không TẮT trong vòng 9 giây sau khi quá trình ghi diễn ra.

Nguyên nhân:

  • GAVD bị lỗi
  • ASIC xử lý hình ảnh bị lỗi
  • IPU, bo mạch điều khiển không được kết nối đúng cách hoặc bị lỗi
  • Dây nối giữa IPU và LDB bị lỗi

Biện pháp khắc phục:

  1. Tắt/bật nguồn.
  2. Thay thế bo mạch IPU.
  3. Thay thế bo mạch điều khiển.

Mã: SC 240-00

Lỗi LD: Trong quá trình chiếu sáng LD/Trong quá trình khởi tạo P-MAC

Nguyên nhân:

  • Suy giảm LD (LD bị hỏng, thay đổi đặc tính đầu ra, v.v.)
  • Dây kết nối giao diện bị hỏng hoặc không được kết nối đúng cách.
  • Trình điều khiển LD bị lỗi

Biện pháp khắc phục:

  1. Tắt/bật nguồn điện chính
  2. Thay thế bộ phận LD
  3. Thay thế dây kết nối
  4. Thay thế bo mạch IPU

Mã: SC 270-00

Lỗi giao tiếp GAVD Khi máy khởi động hoặc hủy chế độ tiết kiệm năng lượng

Nguyên nhân:

  • GAVD bị lỗi
  • CPU bị lỗi
  • BCU bị lỗi

Biện pháp khắc phục:

  1. Tắt/bật nguồn điện chính
  2. Thay thế bo mạch IPU
  3. Thay thế bo mạch điều khiển
  4. Thay thế bo mạch BCU
  5. Đặt FCC giữa BCU - IPU

Mã: SC 272-01

Lỗi giao tiếp trình điều khiển LD Nếu giá trị không giống nhau khi máy đọc và ghi cùng một đăng ký khi khởi động máy. Nếu tính chẵn lẻ giao tiếp thử lại ba lần liên tiếp, SC sẽ được tạo.

Nguyên nhân:

  • CPU bị lỗi
  • IPU bị lỗi
  • BCU bị lỗi
  • Harness bị lỗi

Biện pháp khắc phục:

  1. Tắt/bật nguồn điện chính.
  2. Thay thế bộ phận laser.
  3. Thay thế dây kết nối
  4. Thay thế bo mạch IPU

Mã: SC 272-10

Lỗi giao tiếp trình điều khiển LD: Khác Nếu trạng thái “Cửa mở” không chuyển thành “Cửa đóng” sau khi đóng cửa.

Nguyên nhân:

  • CPU bị lỗi
  • IPU bị lỗi
  • BCU bị lỗi
  • Harness bị lỗi

Biện pháp khắc phục:

  1. Tắt/bật nguồn điện chính.
  2. Thay thế bộ phận laser.
  3. Thay thế dây kết nối.
  4. Thay thế bo mạch IPU.

Mã: SC 302-00

Nguồn điện áp cao: Sạc: Lỗi đầu ra Máy phát hiện tín hiệu phát hiện lỗi “L (không mong muốn)” 10 lần trong 200 msec liên tiếp khi theo dõi tín hiệu lỗi sau mỗi 20 msec trong quá trình xuất tín hiệu PWM.

Nguyên nhân:

Lỗi phần cứng:

  • Đầu nối đầu vào/đầu ra bị ngắt kết nối.
  • Dây điện đầu vào/đầu ra bị đoản mạch.
  • Khoảng cách bề mặt/không khí không đủ (xả hồ quang)
  • Lỗi BCU (lỗi tín hiệu)
  • HVPS bị lỗi (lỗi tải)
  • Lỗi nối đất của đầu ra sạc, đoản mạch với các đầu ra khác
  • Khoảng cách bề mặt/không khí không đủ trên đường dẫn đầu ra sạc (bao gồm khoảng cách từ các đầu ra khác)
  • Trống bị hư hỏng ngoài ý muốn và quá dòng do lỗi khe hở lỗ kim giữa trống và con lăn sạc (lỗi PCU).
  • Quá dòng do ngưng tụ bề mặt trống
  • PCU bị ngắt kết nối.

Biện pháp khắc phục:

  1. Tắt/bật nguồn điện chính.
  2. Thay thế HVPS cao.
  3. Thay thế dây kết nối của HVPS.
  4. Thay thế dây kết nối của PCU.
  5. Thay thế PCU.

Mã: SC 324-01

Động cơ phát triển: Bk: Khóa Tín hiệu khóa được quan sát ở khoảng thời gian 2 giây trong khi động cơ BẬT và mức Cao được phát hiện ít nhất 20 lần

Nguyên nhân:

  • Động cơ bị lỗi
  • Đầu nối bị ngắt kết nối
  • Dây kết nối bị hỏng
  • IOB bị lỗi
  • Mô-men xoắn của đơn vị tăng lên

Biện pháp khắc phục:

  1. Thay thế động cơ phát triển.
  2. Kết nối lại đầu nối.
  3. Thay thế dây kết nối.
  4. Thay thế IOB.
  5. Thay thế bộ phận phát triển.
  6. Thay thế bộ phận dẫn động.

Mã: SC 360-01

Lỗi điều chỉnh cảm biến TD:

  • Khi số lượng Mu vượt quá ngưỡng phán đoán của trạng thái không có nhà phát triển.
  • Khi số lượng Mu không đáp ứng các phạm vi mục tiêu sau trong 3 lần liên tiếp.
  • Ngưỡng trên
  • Ngưỡng dưới

Nguyên nhân:

  • Cảm biến TD bị lỗi
  • Kết nối lỏng lẻo
  • Dây bị hỏng
  • Mật độ mực hiện hình khác với mực hiện hình ban đầu

Biện pháp khắc phục:

  1. Thay thế cảm biến TD.
  2. Thay thế bộ phận phát triển.

Mã: SC 361-01

Lỗi đầu ra cảm biến TD: Giới hạn trên (K) Điều kiện sau đây liên tục vượt quá giá trị ngưỡng giới hạn trên (SP3-211-003). • Đầu ra cảm biến TD: Vt (SP3-210-001) > ngưỡng lỗi giới hạn trên đầu ra (SP3-211-002)

Nguyên nhân:

  • Đầu nối cảm biến TD bị rớt (lỗi kết nối)

Biện pháp khắc phục:

  1. Kiểm tra xem đầu nối cảm biến TD đã được kết nối chưa.
  2. Kiểm tra dây kết nối của cảm biến TD (ngắt kết nối, v.v.).
  3. Thay thế cảm biến TD.

Mã: SC 362-01

Lỗi đầu ra cảm biến TD: Giới hạn dưới (K) Đầu ra cảm biến TD: Vt (SP3-210-001) < ngưỡng lỗi giới hạn dưới đầu ra (SP3-211-004) liên tục thấp hơn giá trị ngưỡng xảy ra giới hạn dưới (SP3-211-005)

Nguyên nhân:

  • Đầu nối cảm biến TD bị thiếu/rớt

Biện pháp khắc phục:

  1. Kiểm tra xem đầu nối cảm biến TD đã được kết nối chưa.
  2. Kiểm tra dây kết nối của cảm biến TD (ngắt kết nối, v.v.).
  3. Thay thế cảm biến TD.

Mã: SC 370-00

Lỗi hiệu chuẩn cảm biến ID Điện áp đầu ra quang phản xạ thường xuyên của cảm biến ID: Vsg_reg không thể được điều chỉnh trong phạm vi mục tiêu. Giới hạn trên (SP3-320-013: giá trị ban đầu 4,5V) Giới hạn dưới (SP3-320-014: giá trị ban đầu 3,5V)

Nguyên nhân:

  • Đầu nối cảm biến ID bị thiếu/ lỗi kết nối
  • Cửa sổ phát hiện cảm biến ID bị bẩn
  • Cảm biến ID bị trục trặc

Biện pháp khắc phục:

  1. Kiểm tra xem đầu nối cảm biến ID có bị mất không. Nếu bị mất, hãy kết nối lại.
  2. Kiểm tra xem có bụi bẩn trên cửa sổ phát hiện cảm biến ID không. Nếu cửa sổ phát hiện bị bẩn, hãy vệ sinh bằng phương pháp đã định trước (không lau khô).
  3. Nếu không xảy ra bất kỳ trường hợp nào ở trên, hãy thực hiện thay thế cảm biến ID.

Mã: SC 391-00

Nguồn điện áp cao: Phát triển: Lỗi đầu ra Khi máy phát hiện tín hiệu phát hiện lỗi “L (bất thường)” 10 lần trong 200 ms liên tiếp bằng cách theo dõi tín hiệu phát hiện lỗi sau mỗi 20ms trong khi đầu ra của tín hiệu PWM được sử dụng làm mục tiêu phát hiện lỗi.

Nguyên nhân:

Lỗi phần cứng:

  • Đầu nối đầu vào/đầu ra bị ngắt kết nối.
  • Khoảng cách bề mặt/không khí không đủ (xả hồ quang)
  • Dây điện đầu vào/đầu ra bị đoản mạch.
  • Lỗi BCU (lỗi tín hiệu)
  • HVPS bị lỗi (lỗi tải)
  • Lỗi nối đất của đầu ra sạc, đoản mạch với các đầu ra khác
  • Khoảng cách bề mặt/không khí không đủ trên đường dẫn đầu ra sạc (bao gồm khoảng cách từ các đầu ra khác)
  • Trống bị hư hỏng ngoài ý muốn và quá dòng do lỗ kim
  • Quá dòng do ngưng tụ trên bề mặt trống
  • PCDU không được thiết lập đúng cách.

Biện pháp khắc phục:

  1. Tắt/bật nguồn điện chính theo chu kỳ
  2. Thay thế dây kết nối giữa BCU và HVPS.
  3. Kết nối lại hoặc thay thế dây kết nối giữa BCU và HVPS.
  4. Cài đặt lại hoặc thay thế bộ phận phát triển.
  5. Kiểm tra xem chuyển động tiếp xúc và tách rời của bộ truyền có hoạt động chính xác không.
  6. Thay thế HVPS.
  7. Thay thế BCU.

Mã: SC 396-01

Khóa động cơ tang trống Tín hiệu khóa được quan sát ở khoảng thời gian 2 giây trong khi động cơ BẬT và mức Cao được phát hiện ít nhất 20 lần.

Nguyên nhân:

  • Động cơ bị lỗi
  • Đầu nối bị ngắt kết nối
  • Dây kết nối bị hỏng
  • IOB bị lỗi
  • Mô-men xoắn PCU tăng

Biện pháp khắc phục:

  1. Kết nối lại đầu nối.
  2. Thay thế dây kết nối của động cơ trống/mực thải.
  3. Thay thế động cơ trống/mực thải.
  4. Thay thế PCU.
  5. Thay thế IOB.

Mã: SC 440-00

Nguồn điện áp cao: Truyền giấy: Lỗi đầu ra Máy phát hiện tín hiệu phát hiện lỗi “L (không mong muốn)” 10 lần trong 200 msec liên tiếp khi theo dõi tín hiệu lỗi sau mỗi 20 msec trong quá trình xuất tín hiệu PWM.

Nguyên nhân:

Lỗi phần cứng:

  • Đầu nối đầu vào/đầu ra bị ngắt kết nối.
  • Dây điện đầu vào/đầu ra bị đoản mạch.
  • Lỗi IOB (lỗi tín hiệu)
  • HVPS bị lỗi (lỗi tải)
  • Trở kháng của con lăn truyền tăng lên.
  • Bộ phận truyền không được thiết lập đúng cách.

Biện pháp khắc phục:

  1. Tắt/bật nguồn điện chính.
  2. Kết nối lại hoặc thay thế dây kết nối của HVPS (bộ nguồn).
  3. Kết nối lại hoặc thay thế dây kết nối giữa BCU và HVPS.
  4. Đặt lại hoặc thay thế bộ phận chuyển.
  5. Kiểm tra xem chuyển động tiếp xúc và tách của bộ phận chuyển có hoạt động chính xác không.
  6. Thay thế HVPS.
  7. Thay thế BCU.

Mã: SC 452-00

Lỗi động cơ tiếp xúc con lăn chuyển Khi máy không phát hiện tín hiệu cao/thấp trong một khoảng thời gian nhất định sau khi động cơ tiếp xúc con lăn chuyển đã được bật.

Nguyên nhân:

  • Động cơ quá tải, Động cơ bị lỗi
  • Đầu nối bị ngắt kết nối
  • Dây kết nối bị đứt
  • Cơ cấu liên động bị lỗi.

Biện pháp khắc phục:

  1. Tắt/bật nguồn điện chính
  2. Kiểm tra xem chuyển động tiếp xúc và tách của bộ phận truyền động có hoạt động chính xác không.
  3. Thay thế động cơ tiếp xúc con lăn truyền động.

Mã: SC 460-00

Nguồn điện áp cao: Tách biệt: Lỗi đầu ra Máy phát hiện tín hiệu phát hiện lỗi “L (không mong muốn)” 10 lần trong 200 msec liên tiếp khi theo dõi tín hiệu lỗi sau mỗi 20 msec trong quá trình xuất tín hiệu PWM.

Nguyên nhân:

Lỗi phần cứng:

  • Đầu nối đầu vào/đầu ra bị ngắt kết nối.
  • Dây điện đầu vào/đầu ra bị ngắn mạch.
  • Bộ chuyển không được thiết lập đúng cách.
  • Lỗi IOB (lỗi tín hiệu)
  • HVPS bị lỗi (lỗi tải)
  • Lỗi nối đất của đầu ra nguồn tách biệt, ngắn mạch với các đầu ra khác
  • Khoảng cách bề mặt/không khí không đủ trên đường dẫn đầu ra nguồn tách biệt (bao gồm khoảng cách từ các đầu ra khác)

Biện pháp khắc phục:

  1. Tắt/bật nguồn điện chính
  2. Kết nối lại hoặc thay thế dây kết nối của HVPS (bộ nguồn).
  3. Kết nối lại hoặc thay thế dây kết nối giữa BCU với HVPS.
  4. Đặt lại hoặc thay thế bộ phận chấn động.
  5. Kiểm tra xem chuyển động tiếp xúc và tách rời của bộ phận truyền có hoạt động chính xác không.
  6. Thay thế HVPS.
  7. Thay thế BCU.

Mã: SC 497-00

Lỗi nhiệt điện trở phát hiện nhiệt độ máy Đầu ra của cảm biến nhiệt độ nằm ngoài phạm vi sau. • 0,56 V trở xuống (90°C trở lên) • 3,0 V trở lên (-18°C trở xuống)

Nguyên nhân:

  • Đầu nối bị ngắt kết nối hoặc bị hỏng
  • Cảm biến nhiệt độ bị lỗi

Biện pháp khắc phục:

  1. Kết nối lại hoặc thay thế dây kết nối.
  2. Thay thế cảm biến nhiệt độ.

Mã: SC 498-00

Lỗi cảm biến nhiệt độ và độ ẩm (Máy chính) Đầu ra của cảm biến nhiệt độ/độ ẩm nằm ngoài phạm vi sau. • 0,76 V trở xuống/ 2,90 V trở lên (cảm biến nhiệt độ) • 2,4 V trở lên (cảm biến độ ẩm)

Nguyên nhân:

  • Đầu nối bị ngắt kết nối hoặc bị hỏng
  • Cảm biến nhiệt độ/độ ẩm bị lỗi

Biện pháp khắc phục:

  1. Kết nối lại hoặc thay thế dây kết nối.
  2. Thay thế cảm biến nhiệt độ/độ ẩm.

Mã: SC 501-01

Lỗi nâng khay đầu tiên Máy phát hiện lỗi của động cơ nâng khay đầu tiên 3 lần liên tiếp khi khay đầu tiên được nâng lên. (Thông báo đặt lại khay sẽ hiển thị khi máy phát hiện lỗi liên tiếp 2 lần hoặc ít hơn.)

Nguyên nhân:

  • Ngắt kết nối cảm biến giới hạn khay thứ nhất, trục trặc hoặc cảm biến bị bẩn.
  • Ngắt kết nối động cơ nâng khay thứ nhất, trục trặc
  • Có vật lạ, chẳng hạn như giấy vụn, kẹt giữa khay nạp giấy và động cơ nâng khay.
  • Lỗi bộ giấy

Biện pháp khắc phục:

  1. Đặt lại giấy.
  2. Loại bỏ vật lạ. Cảm biến giới hạn khay thứ nhất, động cơ nâng khay thứ nhất
  3. Kiểm tra dây kết nối.
  4. Đặt lại đầu nối.
  5. Thay thế bộ nạp giấy thứ nhất, khay thứ nhất
  6. Thay thế IOB vận chuyển giấy

Mã: SC 501-02

Lỗi hạ khay thứ nhất. Máy phát hiện lỗi của động cơ nâng khay thứ nhất 5 lần liên tiếp khi hạ khay thứ nhất. (Thông báo đặt lại khay sẽ hiển thị khi máy phát hiện lỗi liên tiếp 4 lần hoặc ít hơn.)

Nguyên nhân:

  • Ngắt kết nối cảm biến giới hạn khay thứ nhất, trục trặc hoặc cảm biến bị bẩn.
  • Ngắt kết nối động cơ nâng khay thứ nhất, trục trặc
  • Có vật lạ, chẳng hạn như giấy vụn, kẹt giữa khay nạp giấy và động cơ nâng khay.
  • Lỗi bộ giấy
  • Quá tải giấy

Biện pháp khắc phục:

  1. Đặt lại giấy.
  2. Loại bỏ vật lạ. Cảm biến giới hạn khay thứ nhất, động cơ nâng khay thứ nhất
  3. Kiểm tra dây kết nối.
  4. Đặt lại đầu nối.
  5. Thay thế bộ nạp giấy thứ nhất, khay thứ nhất
  6. Thay thế IOB vận chuyển giấy

Mã: SC 502-01

Lỗi nâng khay thứ 2 Máy phát hiện lỗi của động cơ nâng khay thứ 2 3 lần liên tiếp khi khay thứ 2 được nâng lên. (Thông báo đặt lại khay sẽ hiển thị khi máy phát hiện lỗi liên tiếp 2 lần hoặc ít hơn.)

Nguyên nhân:

  • Ngắt kết nối cảm biến giới hạn khay thứ 2, trục trặc, bụi bẩn
  • Ngắt kết nối động cơ nâng khay thứ 2, trục trặc
  • Có vật lạ, chẳng hạn như giấy vụn, kẹt giữa khay nạp giấy và động cơ nâng khay
  • Lỗi bộ giấy

Biện pháp khắc phục:

  1. Đặt lại giấy.
  2. Loại bỏ vật lạ. Cảm biến giới hạn khay thứ 2, động cơ nâng khay thứ 2
  3. Kiểm tra dây kết nối.
  4. Đặt lại đầu nối.
  5. Thay thế bộ nạp giấy thứ 2, khay thứ 2
  6. Thay thế IOB vận chuyển giấy

Mã: SC 502-02

Lỗi hạ khay thứ 2 Máy phát hiện lỗi của động cơ nâng khay thứ 2 5 lần liên tiếp khi hạ khay thứ 2. (Thông báo đặt lại khay sẽ hiển thị khi máy phát hiện lỗi liên tiếp 4 lần trở xuống.)

Nguyên nhân:

  • Ngắt kết nối cảm biến giới hạn khay nạp giấy thứ 2, trục trặc và bụi bẩn
  • Ngắt kết nối động cơ nâng khay thứ 2, trục trặc
  • Có vật lạ, chẳng hạn như giấy vụn, kẹt giữa khay nạp giấy và động cơ nâng khay
  • Lỗi bộ giấy
  • Quá tải giấy

Biện pháp khắc phục:

  1. Đặt lại giấy.
  2. Loại bỏ vật lạ. Cảm biến giới hạn khay thứ 2, động cơ nâng khay thứ 2
  3. Kiểm tra dây kết nối.
  4. Đặt lại đầu nối.
  5. Thay thế bộ nạp giấy thứ 2, khay thứ 2
  6. Thay thế IOB vận chuyển giấy

Mã: SC 503-01

Lỗi nâng khay thứ 3 (D694) Máy phát hiện lỗi nâng của động cơ nâng khay cho PFU (D694) 3 lần liên tiếp khi khay thứ 3 được nâng lên khi khởi tạo máy. (Thông báo đặt lại khay sẽ hiển thị khi máy phát hiện lỗi liên tiếp 2 lần hoặc ít hơn.)

Nguyên nhân:

  • Đầu nối động cơ nâng khay bị ngắt kết nối
  • Dây kết nối cảm biến giới hạn bị ngắt kết nối hoặc bị hỏng
  • Bảng điều khiển bị lỗi
  • Vật lạ, chẳng hạn như giấy vụn, bị kẹt giữa khay nạp giấy và động cơ nâng khay
  • Lỗi bộ giấy

Biện pháp khắc phục:

  1. Đặt lại giấy.
  2. Loại bỏ vật lạ.
  3. Thay thế động cơ nâng khay.
  4. Đặt lại đầu nối.
  5. Thay thế dây kết nối.
  6. Thay thế cảm biến giới hạn.
  7. Thay thế bảng điều khiển cho PFU tùy chọn (D694).
  8. Thay thế khay.
  9. Thay thế con lăn nạp giấy.
  10. Thay thế cánh tay nhấc.

Mã: SC 503-02

Lỗi hạ khay thứ 3 (D694) Máy phát hiện lỗi hạ khay của động cơ nâng khay cho PFU (D694) 3 lần liên tiếp khi khay thứ 3 được hạ xuống khi khởi tạo máy. (Thông báo đặt lại khay được hiển thị khi máy phát hiện lỗi liên tiếp 2 lần hoặc ít hơn.)

Nguyên nhân:

  • Đầu nối động cơ nâng khay bị ngắt kết nối
  • Dây kết nối cảm biến giới hạn bị ngắt kết nối hoặc bị hỏng
  • Bảng điều khiển bị lỗi
  • Quá tải giấy
  • Vật lạ, chẳng hạn như giấy vụn, bị kẹt giữa khay nạp giấy và động cơ nâng khay
  • Lỗi bộ giấy máy photocopy

Biện pháp khắc phục:

  1. Đặt lại giấy.
  2. Loại bỏ vật lạ.
  3. Thay thế động cơ nâng khay.
  4. Đặt lại đầu nối.
  5. Thay thế dây kết nối.
  6. Thay thế cảm biến giới hạn.
  7. Thay thế bảng điều khiển cho PFU tùy chọn (D694).
  8. Thay thế khay.
  9. Thay thế con lăn nạp giấy.
  10. Thay thế cánh tay nhấc.

Mã: SC 503-11

Lỗi nâng khay thứ 3 (D787) Máy phát hiện lỗi nâng của động cơ nâng khay cho PFU (D787) 3 lần liên tiếp khi khay thứ 3 được nâng lên khi khởi tạo máy. (Thông báo đặt lại khay sẽ hiển thị khi máy phát hiện lỗi liên tiếp 2 lần hoặc ít hơn.)

Nguyên nhân:

  • Đầu nối động cơ nâng khay bị ngắt kết nối
  • Dây kết nối cảm biến giới hạn bị ngắt kết nối hoặc bị hỏng
  • Bảng điều khiển bị lỗi
  • Vật lạ, chẳng hạn như giấy vụn, bị kẹt giữa khay nạp giấy và động cơ nâng khay
  • Lỗi bộ giấy

Biện pháp khắc phục:

  1. Đặt lại giấy.
  2. Loại bỏ vật lạ.
  3. Thay thế động cơ nâng khay.
  4. Đặt lại đầu nối.
  5. Thay thế dây kết nối.
  6. Thay thế cảm biến giới hạn.
  7. Thay thế bảng điều khiển cho PFU tùy chọn (D787).
  8. Thay thế khay.
  9. Thay thế con lăn nạp giấy.
  10. Thay thế cánh tay nhấc.

Mã: SC 503-12

Lỗi hạ khay thứ 3 (D787) Máy phát hiện lỗi hạ khay của động cơ nâng khay cho PFU (D787) 3 lần liên tiếp khi khay thứ 3 được hạ xuống khi khởi tạo máy. (Thông báo đặt lại khay sẽ hiển thị khi máy phát hiện lỗi 2 lần liên tiếp.)

Nguyên nhân:

  • Đầu nối động cơ nâng khay bị ngắt kết nối
  • Dây kết nối cảm biến giới hạn bị ngắt kết nối hoặc bị hỏng
  • Bảng điều khiển bị lỗi
  • Quá tải giấy
  • Vật lạ, chẳng hạn như giấy vụn, bị kẹt giữa khay nạp giấy và động cơ nâng khay
  • Lỗi bộ giấy

Biện pháp khắc phục:

  1. Đặt lại giấy.
  2. Loại bỏ vật lạ.
  3. Thay thế động cơ nâng khay.
  4. Đặt lại đầu nối.
  5. Thay thế dây kết nối.
  6. Thay thế cảm biến giới hạn.
  7. Thay thế bảng điều khiển cho PFU tùy chọn (D787).
  8. Thay thế khay.
  9. Thay thế con lăn nạp giấy.
  10. Thay thế cánh tay nhấc.

cho thuê máy photocopy mp 5054

Mã: SC 503-31

Lỗi nâng khay thứ 3 (LCIT: D695) • Máy phát hiện lỗi nâng của động cơ nâng khay cho LCIT (D695) 3 lần liên tiếp khi khay thứ 3 được hạ xuống khi khởi tạo máy. • Máy phát hiện lỗi nâng của động cơ nâng khay cho LCIT (D695) 3 lần liên tiếp khi khay thứ 3 được nâng lên khi khởi tạo máy. (Thông báo đặt lại khay được hiển thị khi máy phát hiện lỗi liên tiếp 2 lần trở xuống.)

Nguyên nhân:

  • Đầu nối động cơ nâng khay bị ngắt kết nối
  • Dây kết nối cảm biến giới hạn bị ngắt kết nối hoặc bị hỏng
  • Bảng điều khiển bị lỗi
  • Vật lạ, chẳng hạn như giấy vụn, bị kẹt giữa khay bên phải và động cơ nâng khay.
  • Lỗi bộ giấy
  • Dây đai thời gian bị hỏng hoặc rơi ra
  • Puly thời gian bị hỏng hoặc rơi ra
  • Tấm đế bị hỏng hoặc lỗi nằm ngang của tấm đế
  • Con lăn nạp giấy bị thiếu
  • Tay lấy bị hỏng
  • Vật lạ, chẳng hạn như giấy vụn, bị kẹt bên trong khay bên phải.

Biện pháp khắc phục:

  1. Đặt lại giấy.
  2. Loại bỏ vật lạ.
  3. Thay thế động cơ nâng khay.
  4. Đặt lại đầu nối.
  5. Thay thế dây kết nối.
  6. Thay thế cảm biến giới hạn.
  7. Thay thế bảng điều khiển cho LCIT tùy chọn (D695).
  8. Thay thế khay.
  9. Thay thế con lăn nạp giấy.
  10. Thay thế tay gắp.
  11. Thay thế dây đai thời gian.
  12. Thay thế puli thời gian.
  13. Thay thế tấm đế.

Mã: SC 503-32

Lỗi hạ khay thứ 3 (LCIT: D695)

  • Máy phát hiện lỗi nâng của động cơ nâng khay cho LCIT (D695) 3 lần liên tiếp khi khay thứ 3 được hạ xuống khi khởi tạo máy.
  • Máy phát hiện lỗi nâng của động cơ nâng khay cho LCIT (D695) 3 lần liên tiếp khi khay thứ 3 được nâng lên khi khởi tạo máy. (Thông báo đặt lại khay được hiển thị khi máy phát hiện lỗi liên tiếp 2 lần trở xuống.)

Nguyên nhân:

  • Đầu nối động cơ nâng khay bị ngắt kết nối
  • Dây kết nối cảm biến giới hạn dưới bị ngắt kết nối hoặc bị hỏng
  • Bảng điều khiển bị lỗi
  • Vật lạ, chẳng hạn như giấy vụn, bị kẹt giữa khay bên phải và động cơ nâng khay.
  • Lỗi bộ giấy
  • Dây đai thời gian bị hỏng hoặc rơi ra
  • Puly thời gian bị hỏng hoặc rơi ra
  • Tấm đế bị hỏng hoặc lỗi nằm ngang của tấm đế
  • Vật lạ, chẳng hạn như giấy vụn, bị kẹt bên trong khay bên phải.

Biện pháp khắc phục:

  1. Đặt lại giấy.
  2. Loại bỏ vật lạ.
  3. Thay thế động cơ nâng khay.
  4. Đặt lại đầu nối.
  5. Thay thế dây kết nối.
  6. Thay thế cảm biến giới hạn dưới.
  7. Thay thế bảng điều khiển cho LCIT (D695).
  8. Thay thế khay.
  9. Thay thế dây đai thời gian.
  10. Thay thế puli thời gian.
  11. Thay thế tấm đế.

Mã: SC 503-33

Lỗi quá tải giấy khay thứ 3 (LCIT: D695) Cả giới hạn trên và giới hạn dưới đều phát hiện tấm đế 3 lần liên tiếp khi khởi động máy. (Thông báo đặt lại khay sẽ hiển thị khi cả hai cảm biến phát hiện lỗi liên tiếp 2 lần hoặc ít hơn.)

Nguyên nhân:

  • Quá tải giấy
  • Lỗi bộ giấy
  • Dây cảm biến giới hạn bị ngắt kết nối hoặc bị hỏng
  • Dây cảm biến giới hạn dưới bị ngắt kết nối hoặc bị hỏng
  • Bảng điều khiển bị lỗi
  • Có vật lạ, chẳng hạn như giấy vụn, kẹt bên trong khay bên phải.

Biện pháp khắc phục:

  1. Đặt lại giấy.
  2. Loại bỏ vật lạ.
  3. Đặt lại đầu nối.
  4. Thay thế dây kết nối.
  5. Thay thế cảm biến giới hạn.
  6. Thay thế cảm biến giới hạn dưới.
  7. Thay thế bảng điều khiển cho LCIT (D695).

Mã: SC 503-34

Lỗi vị trí giấy khay thứ 3 (LCIT: D695) Trong khi khay trái/phải được đặt, hoặc khi nguồn được BẬT, hoặc khi quá trình chuyển hoàn tất, "mở" được phát hiện 3 lần liên tiếp bằng cách phát hiện đóng/mở hàng rào cuối. (Thông báo đặt lại khay được hiển thị khi cả hai cảm biến phát hiện lỗi liên tiếp 2 lần hoặc ít hơn.)

Nguyên nhân:

  • Lỗi bộ giấy (giấy lệch khỏi vị trí đẩy rào chắn cuối)
  • Vật lạ lọt vào (vật lạ kẹt vào vị trí đẩy rào chắn cuối)
  • Lỗi cảm biến đóng/mở rào chắn cuối/thiếu đầu nối
  • Dây kết nối bị hỏng
  • Bo mạch điều khiển băng tải bị lỗi

Biện pháp khắc phục:

  1. Đặt lại giấy.
  2. Loại bỏ vật lạ.
  3. Đặt lại đầu nối.
  4. Thay thế dây kết nối.
  5. Thay thế cảm biến.
  6. Thay thế bảng điều khiển cho khay nạp giấy tùy chọn.

Mã: SC 503-35

Lỗi chuyển khay thứ 3 (LCIT: D695)

  • Lỗi phát hiện kết thúc chuyển Tại đầu giấy khay bên phải (phát hiện giới hạn dưới của khay bên phải, phát hiện giấy khay bên trái), giấy khay bên trái được chuyển sang khay bên phải, nhưng cảm biến giấy khay bên trái được phát hiện mặc dù đã trôi qua một khoảng thời gian định trước (không phát hiện giấy chuyển bị thiếu), trong 3 lần liên tiếp. (Thông báo đặt lại khay được hiển thị khi cả hai cảm biến phát hiện lỗi liên tiếp 2 lần hoặc ít hơn.)

Nguyên nhân:

  • Lỗi động cơ truyền/thiếu đầu nối
  • Lỗi cảm biến giấy khay bên trái/thiếu đầu nối
  • Dây kết nối bị hỏng
  • Bo mạch điều khiển băng tải bị lỗi
  • Quá tải giấy
  • Vật lạ, chẳng hạn như giấy vụn, bị kẹt giữa khay bên trái và động cơ truyền khay
  • Lỗi bộ giấy
  • Hỏng/rớt dây đai thời gian
  • Hỏng/rớt puli thời gian
  • Rào truyền bị lỗi
  • Vật lạ, chẳng hạn như giấy vụn, bị kẹt bên trong khay bên trái

Biện pháp khắc phục:

  1. Thay thế động cơ.
  2. Đặt lại đầu nối.
  3. Thay thế dây kết nối.
  4. Thay thế cảm biến.
  5. Thay thế bảng điều khiển cho khay nạp giấy tùy chọn.
  6. Đặt lại giấy.
  7. Loại bỏ vật lạ.
  8. Thay thế khay.
  9. Thay thế dây đai thời gian.
  10. Thay thế puli thời gian.
  11. Thay thế thanh chắn cuối của khay bên trái.

Mã: SC 503-36

Lỗi HP khi chuyển khay thứ 3 (LCIT: D695)

  • Lỗi phát hiện HP (trong khi bắt đầu chuyển) Ở cuối khay giấy bên phải (phát hiện giới hạn dưới của khay bên phải, phát hiện giấy khay bên trái), giấy khay bên trái được chuyển sang khay bên phải, nhưng cảm biến HP của hàng rào chuyển khay bên trái được phát hiện mặc dù đã trôi qua một khoảng thời gian định trước (không thể phát hiện cảm biến HP bị thiếu).
  • Lỗi phát hiện HP (trong khi hàng rào chuyển trả về HP) Trong khi hàng rào chuyển khay bên trái không phát hiện thấy HP (dừng sau khi chuyển giấy, trong khi nguồn điện BẬT, trong khi khay bên trái được đặt), hàng rào chuyển khay bên trái được di chuyển đến HP, nhưng cảm biến HP của khay bên trái không được phát hiện mặc dù đã trôi qua một khoảng thời gian định trước. *Nếu lỗi xảy ra 3 lần liên tiếp: LCIT truyền "Lỗi HP khi chuyển khay nạp giấy thứ 3" đến máy chính. (Thông báo đặt lại khay được hiển thị khi cả hai cảm biến phát hiện lỗi liên tiếp 2 lần hoặc ít hơn.)

Nguyên nhân:

  • Lỗi động cơ truyền/thiếu đầu nối
  • Lỗi cảm biến HP/thiếu đầu nối rào truyền khay bên trái
  • Dây kết nối bị hỏng
  • Bo mạch điều khiển băng tải bị lỗi
  • Quá tải giấy
  • Vật lạ, chẳng hạn như giấy vụn, bị kẹt giữa khay bên trái và động cơ vận chuyển khay
  • Lỗi bộ giấy
  • Hỏng/rớt dây đai thời gian
  • Hỏng/rớt puli thời gian
  • Rào truyền bị lỗi
  • Vật lạ, chẳng hạn như giấy vụn, bị kẹt bên trong khay bên trái

Biện pháp khắc phục:

  1. Thay thế động cơ.
  2. Đặt lại đầu nối.
  3. Thay thế dây kết nối.
  4. Thay thế cảm biến.
  5. Thay thế bảng điều khiển cho khay nạp giấy tùy chọn.
  6. Đặt lại giấy.
  7. Loại bỏ vật lạ.
  8. Thay thế khay.
  9. Thay thế dây đai thời gian.
  10. Thay thế puli thời gian.
  11. Thay thế thanh chắn cuối của khay bên trái.

Mã: SC 504-21

Lỗi nâng khay thứ 4 (D787)

  • Phát hiện lỗi nâng động cơ nâng Trong quá trình khởi tạo khay (không phát hiện giới hạn trên/phát hiện giới hạn dưới), tấm đế khay được nâng lên để kiểm tra vị trí tấm đế khay, nhưng cảm biến giới hạn không được phát hiện mặc dù đã trôi qua trong thời gian định trước, trong 3 lần liên tiếp. (Thông báo đặt lại khay được hiển thị khi cả hai cảm biến phát hiện lỗi liên tiếp 2 lần hoặc ít hơn.)

Nguyên nhân:

  • Lỗi động cơ nâng/thiếu đầu nối
  • Lỗi cảm biến giới hạn/thiếu đầu nối
  • Dây kết nối bị hỏng
  • Bo mạch điều khiển băng tải bị lỗi
  • Vật lạ, chẳng hạn như giấy vụn, bị kẹt giữa khay nạp giấy và động cơ nâng khay
  • Lỗi bộ giấy

Biện pháp khắc phục:

  1. Đặt lại giấy.
  2. Loại bỏ vật lạ.
  3. Thay thế động cơ.
  4. Đặt lại đầu nối.
  5. Thay thế dây kết nối.
  6. Thay thế cảm biến.
  7. Thay thế bảng điều khiển cho khay nạp giấy tùy chọn.
  8. Thay thế khay.
  9. Thay thế con lăn nạp giấy.
  10. Thay thế cánh tay nhấc.

Mã: SC 504-22

Lỗi hạ khay thứ 4 (D787)

  • Phát hiện lỗi hạ động cơ nâng Trong quá trình khởi tạo khay, tấm đế khay được hạ xuống để kiểm tra vị trí tấm đế khay, nhưng cảm biến giới hạn được phát hiện mặc dù đã trôi qua một khoảng thời gian định trước, trong 3 lần liên tiếp. (Thông báo đặt lại khay được hiển thị khi cả hai cảm biến phát hiện lỗi liên tiếp 2 lần hoặc ít hơn.)

Nguyên nhân:

  • Lỗi động cơ nâng/thiếu đầu nối
  • Lỗi cảm biến giới hạn/thiếu đầu nối
  • Dây kết nối bị hỏng
  • Bo mạch điều khiển băng tải bị lỗi
  • Quá tải giấy
  • Vật lạ, chẳng hạn như giấy vụn, bị kẹt giữa khay nạp giấy và động cơ nâng khay
  • Lỗi bộ giấy

Biện pháp khắc phục:

  1. Đặt lại giấy.
  2. Loại bỏ vật lạ.
  3. Thay thế động cơ.
  4. Đặt lại đầu nối.
  5. Thay thế dây kết nối.
  6. Thay thế cảm biến.
  7. Thay thế bảng điều khiển cho khay nạp giấy tùy chọn.
  8. Thay thế khay.
  9. Thay thế con lăn nạp giấy.
  10. Thay thế cánh tay nhấc.

Mã: SC 505-41

Lỗi phát hiện giới hạn LCIT bên (D696)

  • Lỗi phát hiện giới hạn trên (trong khi hạ xuống) Trong quá trình khởi tạo khay (phát hiện giới hạn trên/không phát hiện giới hạn dưới), đế khay được hạ xuống để kiểm tra vị trí đế khay, nhưng cảm biến giới hạn được phát hiện mặc dù đã trôi qua một khoảng thời gian định trước.
  • Lỗi phát hiện giới hạn trên (trong khi nâng lên) Trong quá trình khởi tạo khay (không phát hiện giới hạn trên/phát hiện giới hạn dưới), đế khay được nâng lên để kiểm tra vị trí đế khay, nhưng cảm biến giới hạn không được phát hiện mặc dù đã trôi qua một khoảng thời gian định trước. Nếu lỗi xảy ra 3 lần liên tiếp: LCIT bên sẽ truyền "lỗi phát hiện giới hạn trên của khay nạp giấy thứ 5" đến máy chính. (Thông báo đặt lại khay sẽ hiển thị khi cả hai cảm biến phát hiện lỗi liên tiếp 2 lần hoặc ít hơn.)

Nguyên nhân:

  • Lỗi động cơ nâng/thiếu đầu nối
  • Lỗi cảm biến giới hạn/thiếu đầu nối
  • Dây kết nối bị hỏng
  • Bo mạch điều khiển trục bị lỗi
  • Lỗi bộ giấy
  • Dây đai thời gian bị hỏng/rớt
  • Puly thời gian bị hỏng/rớt
  • Tấm đế bị hỏng/lỗi nằm ngang
  • Con lăn nạp giấy bị thiếu bộ phận
  • Tay lấy bị lỗi
  • Vật lạ, chẳng hạn như giấy vụn, bị kẹt bên trong khay

Biện pháp khắc phục:

  1. Đặt lại giấy.
  2. Loại bỏ vật lạ.
  3. Thay thế động cơ.
  4. Đặt lại đầu nối.
  5. Thay thế dây kết nối.
  6. Thay thế cảm biến.
  7. Thay thế bảng điều khiển cho LCT bên tùy chọn.
  8. Thay thế khay.
  9. Thay thế con lăn nạp giấy.
  10. Thay thế tay nhấc.
  11. Thay thế dây đai thời gian.
  12. Thay thế puli thời gian.
  13. Thay thế tấm đế.

Mã: SC 505-42

Lỗi phát hiện giới hạn dưới của LCIT bên (D696)

  • Lỗi phát hiện giới hạn dưới (trong khi hạ xuống) Trong quá trình khởi tạo khay (giới hạn trên không được phát hiện/phát hiện đẩy ra giới hạn dưới), đế khay được hạ xuống để kiểm tra vị trí đế khay, nhưng cảm biến giới hạn dưới không được phát hiện mặc dù đã trôi qua một khoảng thời gian định trước. Ngoài ra, ở cuối giấy, đế khay được hạ xuống, nhưng cảm biến giới hạn dưới không được phát hiện mặc dù đã trôi qua một khoảng thời gian định trước.
  • Lỗi phát hiện giới hạn dưới (trong khi nâng lên) Trong quá trình khởi tạo khay (giới hạn trên không được phát hiện/phát hiện giới hạn dưới), đế khay được nâng lên để kiểm tra vị trí đế khay, nhưng cảm biến giới hạn dưới được phát hiện mặc dù đã trôi qua một khoảng thời gian định trước. Nếu lỗi xảy ra 3 lần liên tiếp: LCIT bên sẽ truyền "lỗi phát hiện giới hạn trên của khay nạp giấy thứ 5" đến máy chính. (Thông báo đặt lại khay sẽ hiển thị khi cả hai cảm biến phát hiện lỗi liên tiếp 2 lần hoặc ít hơn.)

Nguyên nhân:

  • Lỗi động cơ nâng/thiếu đầu nối
  • Lỗi cảm biến giới hạn dưới/thiếu đầu nối
  • Dây kết nối bị hỏng
  • Bo mạch điều khiển trụ bị lỗi
  • Lỗi bộ giấy
  • Dây đai thời gian bị hỏng/rớt
  • Puly thời gian bị hỏng/rớt
  • Tấm đế bị hỏng/lỗi nằm ngang
  • Vật lạ, chẳng hạn như giấy vụn, bị kẹt bên trong khay

Biện pháp khắc phục:

  1. Đặt lại giấy.
  2. Loại bỏ vật lạ.
  3. Thay thế động cơ.
  4. Đặt lại đầu nối.
  5. Thay thế dây kết nối.
  6. Thay thế cảm biến.
  7. Thay thế bảng điều khiển cho LCT bên tùy chọn.
  8. Thay thế khay.
  9. Thay thế dây đai thời gian.
  10. Thay thế puli thời gian.
  11. Thay thế tấm đế.

Mã: SC 505-43

Lỗi quá tải giấy LCIT bên (D696) Trong quá trình khởi tạo khay, cả giới hạn trên và giới hạn dưới đều được phát hiện liên tiếp 3 lần. (Thông báo đặt lại khay sẽ hiển thị khi cả hai cảm biến phát hiện lỗi liên tiếp 2 lần hoặc ít hơn.)

Nguyên nhân:

  • Quá tải giấy
  • Lỗi bộ giấy
  • Lỗi cảm biến giới hạn/thiếu đầu nối
  • Lỗi cảm biến giới hạn dưới/thiếu đầu nối
  • Dây kết nối bị hỏng
  • Bo mạch điều khiển băng tải bị lỗi
  • Vật lạ, chẳng hạn như giấy vụn, bị kẹt bên trong khay

Biện pháp khắc phục:

  1. Đặt lại giấy.
  2. Loại bỏ vật lạ.
  3. Đặt lại đầu nối.
  4. Thay thế dây kết nối.
  5. Thay thế cảm biến.
  6. Thay thế bảng điều khiển cho LCT bên tùy chọn.

Mã: SC 520-01

Động cơ đăng ký: Khóa. Trong khi động cơ BẬT, sau khi kiểm tra các thanh ghi thông báo lỗi động cơ (err_velo và err_posi) trong 500msec, trạng thái lỗi của bất kỳ thanh ghi nào đều được phát hiện ít nhất 5 lần.

Nguyên nhân:

  • Động cơ bị lỗi
  • Đầu nối bị ngắt kết nối
  • Dây kết nối bị hỏng
  • IOB bị lỗi
  • Bộ mã hóa bị lỗi

Biện pháp khắc phục:

  1. Thay thế động cơ.
  2. Đặt lại đầu nối.
  3. Thay thế dây kết nối.
  4. Thay thế IOB.

Mã: SC 520-02

Động cơ nạp giấy: Khóa. Trong khi động cơ BẬT, sau khi kiểm tra các thanh ghi thông báo lỗi động cơ (err_velo và err_posi) trong 500msec, trạng thái lỗi của bất kỳ thanh ghi nào đều được phát hiện ít nhất 5 lần.

Nguyên nhân:

  • Động cơ bị lỗi
  • Đầu nối bị ngắt kết nối
  • Dây kết nối bị hỏng
  • IOB bị lỗi
  • Bộ mã hóa bị lỗi

Biện pháp khắc phục:

  1. Thay thế động cơ.
  2. Đặt lại đầu nối.
  3. Thay thế dây kết nối.
  4. Thay thế IOB.

Mã: SC 520-03

Động cơ vận chuyển: Khóa. Trong khi động cơ BẬT, sau khi kiểm tra các thanh ghi thông báo lỗi động cơ (err_velo và err_posi) trong 500msec, trạng thái lỗi của bất kỳ thanh ghi nào đều được phát hiện ít nhất 5 lần.

Nguyên nhân:

  • Động cơ bị lỗi
  • Đầu nối bị ngắt kết nối
  • Dây kết nối bị hỏng
  • IOB bị lỗi
  • Bộ mã hóa bị lỗi

Biện pháp khắc phục:

  1. Thay thế động cơ.
  2. Đặt lại đầu nối.
  3. Thay thế dây kết nối.
  4. Thay thế IOB.

Mã: SC 521-01

Động cơ vào song công: Khóa. Trong khi động cơ BẬT, sau khi kiểm tra các thanh ghi thông báo lỗi động cơ (err_velo và err_posi) trong 500msec, trạng thái lỗi của bất kỳ thanh ghi nào đều được phát hiện ít nhất 5 lần.

Nguyên nhân:

  • Động cơ bị lỗi
  • Đầu nối bị ngắt kết nối
  • Dây kết nối bị hỏng
  • IOB bị lỗi
  • Bộ mã hóa bị lỗi

Biện pháp khắc phục:

  1. Thay thế động cơ.
  2. Đặt lại đầu nối.
  3. Thay thế dây kết nối.
  4. Thay thế IOB.

Mã: SC 521-02

Động cơ By-pass song công: Khóa. Trong khi động cơ BẬT, sau khi kiểm tra các thanh ghi thông báo lỗi động cơ (err_velo và err_posi) trong 500msec, trạng thái lỗi của bất kỳ thanh ghi nào đều được phát hiện ít nhất 5 lần.

Nguyên nhân:

  • Động cơ bị lỗi
  • Đầu nối bị ngắt kết nối
  • Dây kết nối bị hỏng
  • IOB bị lỗi
  • Bộ mã hóa bị lỗi

Biện pháp khắc phục:

  1. Thay thế động cơ.
  2. Đặt lại đầu nối.
  3. Thay thế dây kết nối.
  4. Thay thế IOB.

Mã: SC 522-00

Động cơ thoát giấy: Khóa Trong khi động cơ BẬT, sau khi kiểm tra các thanh ghi thông báo lỗi của động cơ (err_velo và err_posi) trong 500msec, trạng thái lỗi của bất kỳ thanh ghi nào được phát hiện ít nhất 5 lần.

Nguyên nhân:

  • Động cơ bị lỗi
  • Đầu nối bị ngắt kết nối
  • Dây kết nối bị hỏng
  • IOB bị lỗi
  • Bộ mã hóa bị lỗi

Biện pháp khắc phục:

  1. Thay thế động cơ.
  2. Đặt lại đầu nối.
  3. Thay thế dây kết nối.
  4. Thay thế IOB.

Mã: SC 530-00

Khóa quạt cầu chì Ở trạng thái động cơ BẬT, giá trị của cảm biến khóa được kiểm tra sau mỗi 100msec. Nếu không nhận được tín hiệu khóa trong 50 lần liên tiếp.

Nguyên nhân:

  • Động cơ bị lỗi
  • Đầu nối bị ngắt kết nối
  • Dây kết nối bị hỏng
  • IOB bị lỗi

Biện pháp khắc phục:

  1. Thay thế quạt cầu chì.
  2. Đặt lại đầu nối.
  3. Thay thế dây kết nối.
  4. Thay thế IOB.

Mã: SC 531-00

Khóa quạt làm mát ổ trục phát triển. Ở trạng thái động cơ BẬT, giá trị của cảm biến khóa được kiểm tra sau mỗi 100msec. Nếu không nhận được tín hiệu khóa trong 50 lần liên tiếp.

Nguyên nhân:

  • Động cơ bị lỗi
  • Đầu nối bị ngắt kết nối
  • Dây kết nối bị hỏng
  • IOB bị lỗi

Biện pháp khắc phục:

  1. Thay thế quạt làm mát ổ trục phát triển
  2. Đặt lại đầu nối.
  3. Thay thế dây kết nối.
  4. Thay thế IOB.

Mã: SC 533-00

Khóa quạt làm mát PSU. Ở trạng thái động cơ BẬT, giá trị của cảm biến khóa được kiểm tra sau mỗi 100msec. Nếu không nhận được tín hiệu khóa trong 50 lần liên tiếp.

Nguyên nhân:

  • Động cơ bị lỗi
  • Đầu nối bị ngắt kết nối
  • Dây kết nối bị hỏng
  • IOB bị lỗi

Biện pháp khắc phục:

  1. Thay thế quạt làm mát ổ trục phát triển.
  2. Đặt lại đầu nối.
  3. Thay thế dây kết nối.
  4. Thay thế IOB.

Mã: SC 533-01

Quạt làm mát ổ trục phát triển Ở trạng thái BẬT của động cơ, giá trị của cảm biến khóa được kiểm tra sau mỗi 100msec. Nếu không nhận được tín hiệu khóa trong 50 lần liên tiếp.

Nguyên nhân:

  • Động cơ bị lỗi
  • Đầu nối bị ngắt kết nối
  • Dây kết nối bị hỏng
  • IOB bị lỗi

Biện pháp khắc phục:

  1. Thay thế quạt làm mát ổ trục phát triển.
  2. Đặt lại đầu nối.
  3. Thay thế dây kết nối.
  4. Thay thế IOB.

Mã: SC 534-00

Quạt thông gió phát triển. Ở trạng thái động cơ BẬT, giá trị của cảm biến khóa được kiểm tra sau mỗi 100msec. Nếu không nhận được tín hiệu khóa trong 50 lần liên tiếp.

Nguyên nhân:

  • Động cơ bị lỗi
  • Đầu nối bị ngắt kết nối
  • Dây kết nối bị hỏng
  • IOB bị lỗi

Biện pháp khắc phục:

  1. Thay thế quạt thông gió phát triển.
  2. Đặt lại đầu nối.
  3. Thay thế dây kết nối.
  4. Thay thế IOB.

Mã: SC 535-00

Khóa quạt làm mát thoát giấy Ở trạng thái động cơ BẬT, giá trị của cảm biến khóa được kiểm tra sau mỗi 100msec. Nếu không nhận được tín hiệu khóa trong 50 lần liên tiếp.

Nguyên nhân:

  • Động cơ bị lỗi
  • Đầu nối bị ngắt kết nối
  • Dây kết nối bị hỏng
  • IOB bị lỗi

Biện pháp khắc phục:

  1. Thay thế quạt làm mát đầu ra giấy.
  2. Đặt lại đầu nối.
  3. Thay thế dây kết nối.
  4. Thay thế IOB.

Mã: SC 540-00

Động cơ thoát giấy/hỏng: Khóa Trong khi động cơ BẬT, sau khi kiểm tra tín hiệu khóa trong 2 giây, mức Cao được phát hiện ít nhất 20 lần.

Nguyên nhân:

  • Động cơ bị lỗi
  • Đầu nối bị ngắt kết nối
  • Dây kết nối bị hỏng
  • IOB bị lỗi
  • Mô-men xoắn của đơn vị tăng lên

Biện pháp khắc phục:

  1. Thay thế động cơ xả giấy/nung chảy.
  2. Đặt lại đầu nối.
  3. Thay thế dây kết nối.
  4. Thay thế IOB.

Mã: SC 541-01

Phát hiện ngắt kết nối nhiệt điện trung tâm dưới nhiệt độ được xác định trước (hoặc dưới CB) trong vài giây liên tục. Tần suất phát hiện: 10 lần trở lên.

Nguyên nhân:

  • Ngắt kết nối
  • Đầu nối bị ngắt kết nối

Biện pháp khắc phục:

  1. Thay thế pin nhiệt điện.
  2. Đặt lại đầu nối.
  3. Thay thế đầu nối.

Mã: SC 541-02

Ngắt kết nối cảm biến NC trung tâm 3ED - 3FF (điện áp FB: 3,243V-3,300V) được phát hiện liên tục trong vài giây được chỉ định (trung tâm cảm biến NC: phát hiện & bù, cạnh cảm biến NC: phát hiện & bù). Chu kỳ phát hiện: 100 ms, tần suất phát hiện: 10 lần trở lên.

Nguyên nhân:

  • Ngắt kết nối cảm biến NC
  • Ngắt kết nối đầu nối

Biện pháp khắc phục:

  1. Đặt lại cảm biến NC.
  2. Đặt lại đầu nối.
  3. Thay thế đầu nối.

Mã: SC 541-03

Giá trị AD ngắn mạch của cảm biến NC trung tâm: 0-13 (điện áp FB: 0,000V-0,041V) được phát hiện liên tục trong vài giây nhất định. Chu kỳ phát hiện: 100 ms, tần suất phát hiện: 10 lần trở lên.

Nguyên nhân:

  • Ngắn mạch NC
  • Đầu nối bị ngắt kết nối

Biện pháp khắc phục:

  1. Đặt lại cảm biến NC.
  2. Đặt lại đầu nối.
  3. Thay thế đầu nối.

Mã: SC 542-02

Nhiệt điện cực trung tâm không nạp lại khi nhiệt điện cực trung tâm không đạt đến nhiệt độ được định trước trong 7 giây liên tiếp.

Nguyên nhân:

  • Bụi bẩn thấu kính nhiệt điện
  • Sửa đổi/nổi nhiệt điện
  • Đảm bảo điện áp đầu vào bên ngoài
  • Hoạt động của bộ phận ngăn nhiệt độ tăng quá mức

Biện pháp khắc phục:

  1. Thay thế pin nhiệt điện.
  2. Kiểm tra xem điện áp đầu vào có nằm trong giới hạn cho phép không.

Mã: SC 542-03

Nhiệt điện cực trung tâm không nạp lại Khi nhiệt điện cực trung tâm không đạt đến nhiệt độ cho phép để nạp lại nhiệt liên tục trong vài giây đã chỉ định.

Nguyên nhân:

  • Bụi bẩn thấu kính nhiệt điện
  • Sửa đổi/nổi nhiệt điện
  • Đảm bảo điện áp đầu vào bên ngoài
  • Hoạt động của bộ phận ngăn nhiệt độ tăng quá mức

Biện pháp khắc phục:

  1. Thay thế pin nhiệt điện.
  2. Kiểm tra xem điện áp đầu vào có nằm trong giới hạn cho phép không.

Mã: SC 542-05

Nhiệt điện cực trung tâm không nạp lại (Điện áp thấp) Khi nhiệt điện cực trung tâm không đạt đến nhiệt độ được định trước trong 7 giây liên tiếp.

Nguyên nhân:

  • Bụi bẩn thấu kính nhiệt điện
  • Sửa đổi/nổi nhiệt điện
  • Đảm bảo điện áp đầu vào bên ngoài
  • Hoạt động của bộ phận ngăn nhiệt độ tăng quá mức

Biện pháp khắc phục:

  1. Thay thế pin nhiệt điện.
  2. Kiểm tra xem điện áp đầu vào có nằm trong giới hạn cho phép không.

Mã: SC 542-06

Nhiệt điện cực trung tâm không nạp lại (Điện áp thấp) Khi nhiệt điện cực trung tâm không đạt đến nhiệt độ cho phép để nạp lại nhiệt liên tục trong vài giây đã chỉ định.

Nguyên nhân:

  • Bụi bẩn thấu kính nhiệt điện
  • Sửa đổi/nổi nhiệt điện
  • Đảm bảo điện áp đầu vào bên ngoài
  • Hoạt động của bộ phận ngăn nhiệt độ tăng quá mức

Biện pháp khắc phục:

  1. Thay thế pin nhiệt điện.
  2. Kiểm tra xem điện áp đầu vào có nằm trong giới hạn cho phép không.

Mã: SC 543-00

Phát hiện nhiệt độ cao của pin nhiệt điện trung tâm (Phần mềm) Khi pin nhiệt điện trung tâm phát hiện nhiệt độ được xác định trước hoặc cao hơn trong vài giây liên tiếp. Chu kỳ phát hiện 100ms, số lần phát hiện: 10 lần trở lên.

Nguyên nhân:

  • Chập mạch Triac
  • Bo mạch IOB bị lỗi
  • Bo mạch BCU bị lỗi

Biện pháp khắc phục:

  1. Thay thế bo mạch IOB.
  2. Thay thế bo mạch BCU.
  3. Thay thế bộ phận sấy. Bảng SC: SC5xx (Nạp ​​giấy và sấy)

Mã: SC 544-01

Phát hiện nhiệt độ cao (phần cứng) (Lỗi nhiệt độ cao của pin nhiệt điện trung tâm) Trong trường hợp xảy ra lỗi

Nguyên nhân:

  • Triac bị lỗi (ngắn mạch)
  • Bộ điều khiển động cơ bị lỗi
  • Nhiệt điện trung tâm bị lỗi
  • Phần mềm điều khiển cầu chì: không kiểm soát được

Biện pháp khắc phục:

  1. Nếu triac bị lỗi, hãy thay thế bảng nguồn điện xoay chiều.
  2. Nếu cần, hãy thay thế BCU hoặc nhiệt điện trung tâm sưởi ấm.

cho thuê máy photocopy mp 6054

Mã: SC 544-02

Phát hiện nhiệt độ cao (phần cứng) (Lỗi nhiệt độ cao của nhiệt điện trở không tiếp xúc) Trong trường hợp xảy ra lỗi

Nguyên nhân:

  • Triac bị lỗi (ngắn mạch)
  • Bộ điều khiển động cơ bị lỗi
  • Nhiệt điện trung tâm bị lỗi
  • Phần mềm điều khiển cầu chì: không kiểm soát được

Biện pháp khắc phục:

  1. Gắn bộ cầu chì mới, sau đó chạy SP-5-810-002.
  2. Nếu triac bị lỗi, hãy thay thế bảng nguồn điện AC.
  3. Nếu cần, hãy thay thế BCU hoặc cảm biến NC trung tâm cầu chì.

Mã: SC 545-01

Cầu chì Bộ gia nhiệt trung tâm Làm nóng liên tục Sau khi chờ công suất tối đa trong hơn số giây được chỉ định liên tục, không phát hiện trong số giây được chỉ định.

  • Định nghĩa công suất tối đa của bộ gia nhiệt Điểm đặt tốc độ gia nhiệt liên tục (tốc độ gia nhiệt tối đa)
  • Điểm bắt đầu đo Sau khi nạp lại (sau khi bộ gia nhiệt tắt, sau khi hoàn tất quá trình quay) dưới nhiệt độ chờ (nhiệt độ mục tiêu), phép đo bắt đầu sau khi yêu cầu làm nóng bộ gia nhiệt được đưa ra.
  • Điều kiện dừng đo Quá trình quay bắt đầu do tín hiệu in trong quá trình đo hoặc các điều kiện khác.
  • Nhiệm vụ làm nóng tối đa (giá trị liên kết SP) 0% bị loại trừ.

Nguyên nhân:

  • Biến dạng/nổi nhiệt điện trở
  • Ngắt kết nối bộ gia nhiệt
  • Sau khi bộ phận ngăn nhiệt độ tăng quá mức hoạt động

Biện pháp khắc phục:

  1. Thay thế nhiệt điện trở.
  2. Thay thế đèn cầu chì.
  3. Thay thế cụm cầu chì.

Mã: SC 545-05

Máy sưởi trung tâm liên tục nóng (Điện áp thấp)

Nguyên nhân:

  • Điện áp thấp

Mã: SC 547-01

  1. Lỗi chéo không (hàn tiếp điểm rơle) Trong trường hợp xảy ra lỗi

Nguyên nhân:

  • Rơ le cầu chì bị lỗi (hàn tiếp xúc)
  • Lỗi mạch truyền động rơ le cầu chì

Biện pháp khắc phục:

  1. Tắt/Bật công tắc nguồn điện chính
  2. Nếu rơle cầu chì bị hỏng, hãy thay thế PSU.
  3. Kiểm tra kết nối giữa PSU và bảng điều khiển, và thay thế dây kết nối và bảng nếu cần thiết.

Mã: SC 547-02

Lỗi giao điểm không (lỗi tiếp điểm rơle) Trong trường hợp xảy ra lỗi

Nguyên nhân:

  • Rơ le cầu chì bị hỏng (tiếp điểm hở)
  • Lỗi mạch truyền động rơ le cầu chì
  • Cầu chì PSU (24VS) bị nổ

Biện pháp khắc phục:

  1. Tắt/Bật công tắc nguồn điện chính.
  2. Nếu rơ le cầu chì bị hỏng, hãy thay thế PSU.
  3. Kiểm tra kết nối giữa PSU và bảng điều khiển, và thay thế dây kết nối và bảng nếu cần thiết.
  4. Nếu cầu chì PSU (24VS) bị đứt, hãy thay thế cầu chì.

Mã: SC 547-03

Lỗi chéo không (lỗi tần số thấp) Trong trường hợp xảy ra lỗi

Nguyên nhân:

  • Tần số không ổn định của đường dây điện thương mại

Biện pháp khắc phục:

  1. Tắt/Bật công tắc nguồn điện chính.
  2. Kiểm tra nguồn điện.
  3. Kiểm tra kết nối giữa PSU và bảng điều khiển, thay thế dây kết nối và bảng nếu cần thiết.

Mã: SC 551-01

Ngắt kết nối nhiệt điện cực cạnh nung chảy Khi nhiệt điện cực cạnh nung chảy phát hiện nhiệt độ được xác định trước hoặc thấp hơn trong những giây liên tiếp được chỉ định.

Nguyên nhân:

  • Ngắt kết nối nhiệt điện
  • Ngắt kết nối đầu nối

Biện pháp khắc phục:

  1. Thay thế pin nhiệt điện.
  2. Đặt lại đầu nối.
  3. Thay thế đầu nối.
  4. Thay thế bộ phận cầu chì.

Mã: SC 551-02

Ngắt kết nối cảm biến NC cạnh 3ED - 3FF (điện áp FB: 3,243V-3,300V) được phát hiện liên tục trong vài giây được chỉ định (trung tâm cảm biến NC: phát hiện & bù trừ cạnh cảm biến NC: phát hiện & bù trừ). Chu kỳ phát hiện: 100 ms, tần suất phát hiện: 10 lần trở lên.

Nguyên nhân:

  • Ngắt kết nối cảm biến NC
  • Ngắt kết nối đầu nối

Biện pháp khắc phục:

  1. Thay thế cảm biến NC.
  2. Đặt lại đầu nối.
  3. Thay thế đầu nối.
  4. Thay thế bộ phận cầu chì.

Mã: SC 551-03

Cảm biến Edge NC Giá trị AD ngắn mạch: 0-13 (điện áp FB: 0,000V-0,041V) được phát hiện liên tục trong vài giây được chỉ định. Chu kỳ phát hiện: 100 ms, tần suất phát hiện: 10 lần trở lên.

Nguyên nhân:

  • Cảm biến NC bị đoản mạch
  • Đầu nối bị ngắt kết nối

Biện pháp khắc phục:

  1. Thay thế cảm biến NC.
  2. Đặt lại đầu nối.
  3. Thay thế đầu nối.
  4. Thay thế bộ phận cầu chì.

Mã: SC 552-02

Nhiệt điện cực cạnh nóng chảy không nạp lại khi nhiệt điện cực cạnh nóng chảy không đạt đến nhiệt độ được xác định trước trong những giây liên tiếp được chỉ định.

Nguyên nhân:

  • Bụi bẩn thấu kính nhiệt điện
  • Sửa đổi nhiệt điện, nổi
  • Đảm bảo điện áp đầu vào bên ngoài
  • Hoạt động của bộ phận ngăn ngừa nhiệt độ tăng quá mức

Biện pháp khắc phục:

  1. Thay thế pin nhiệt điện.
  2. Đảm bảo điện áp đầu vào nằm trong giới hạn cho phép.
  3. Thay thế bộ phận cầu chì.

Mã: SC 552-03

Nhiệt điện cực cạnh nung chảy không nạp lại Nhiệt độ cho phép nạp lại cạnh nung không đạt được sau khi bật máy sưởi 1 trong vài giây đã chỉ định.

Nguyên nhân:

  • Bụi bẩn thấu kính nhiệt điện
  • Sửa đổi nhiệt điện, nổi
  • Đảm bảo điện áp đầu vào bên ngoài
  • Hoạt động của bộ phận ngăn ngừa nhiệt độ tăng quá mức

Biện pháp khắc phục:

  1. Thay thế pin nhiệt điện.
  2. Đảm bảo điện áp đầu vào nằm trong giới hạn cho phép.
  3. Thay thế bộ phận cầu chì.

Mã: SC 552-05

Nhiệt điện cực cạnh nóng chảy không tải lại (Điện áp thấp) Khi nhiệt điện cực cạnh nóng chảy không đạt đến nhiệt độ được xác định trước trong những giây liên tiếp được chỉ định.

Nguyên nhân:

  • Bụi bẩn thấu kính nhiệt điện
  • Sửa đổi nhiệt điện, nổi
  • Đảm bảo điện áp đầu vào bên ngoài
  • Hoạt động của bộ phận ngăn ngừa nhiệt độ tăng quá mức

Biện pháp khắc phục:

  1. Thay thế pin nhiệt điện.
  2. Đảm bảo điện áp đầu vào nằm trong giới hạn cho phép.
  3. Thay thế bộ phận cầu chì.

Mã: SC 552-06

Nhiệt điện cực cạnh nóng chảy không nạp lại (Điện áp thấp) Khi nhiệt điện cực cạnh nóng chảy không đạt đến nhiệt độ cho phép để nạp lại nhiệt cạnh nóng chảy trong vài giây liên tục.

Nguyên nhân:

  • Bụi bẩn thấu kính nhiệt điện
  • Sửa đổi nhiệt điện, nổi
  • Đảm bảo điện áp đầu vào bên ngoài
  • Hoạt động của bộ phận ngăn ngừa nhiệt độ tăng quá mức

Biện pháp khắc phục:

  1. Thay thế pin nhiệt điện.
  2. Đảm bảo điện áp đầu vào nằm trong giới hạn cho phép.
  3. Thay thế bộ phận cầu chì.

Mã: SC 553-00

Phát hiện nhiệt độ cao ở đầu hàn nhiệt điện trở (phần mềm) Phát hiện liên tục nhiệt độ cao hơn nhiệt độ được xác định trước trong vài giây nhất định. Chu kỳ phát hiện: 100ms, số lần phát hiện: 10 lần trở lên.

Nguyên nhân:

  • Chập mạch Triac
  • IOB bị lỗi
  • BCU bị lỗi

Biện pháp khắc phục:

  1. Thay thế IOB.
  2. Thay thế BCU.
  3. Thay thế bộ phận cầu chì.

Mã: SC 554-01

Phát hiện nhiệt độ cao của đầu nhiệt điện cực nóng chảy (phần cứng) Trong trường hợp xảy ra lỗi

Nguyên nhân:

  • Triac bị lỗi (ngắn mạch)
  • Bộ điều khiển động cơ bị lỗi
  • Nhiệt điện cực cạnh gia nhiệt bị lỗi
  • Phần mềm điều khiển cầu chì: không kiểm soát được

Biện pháp khắc phục:

  1. Nếu triac bị lỗi, hãy thay thế bảng nguồn điện xoay chiều.
  2. Nếu cần, hãy thay thế BCU hoặc nhiệt điện cực cạnh gia nhiệt.

Mã: SC 554-02

Cảm biến NC đầu nối phát hiện nhiệt độ cao (phần cứng) Trong trường hợp xảy ra lỗi

Nguyên nhân:

  • Triac bị lỗi (ngắn mạch)
  • Bộ điều khiển động cơ bị lỗi
  • Nhiệt điện cực cạnh gia nhiệt bị lỗi
  • Phần mềm điều khiển cầu chì: không kiểm soát được

Biện pháp khắc phục:

  1. Gắn bộ phận sấy mới, sau đó chạy SP-5-810-002.
  2. Nếu cần, hãy thay thế BCU hoặc cảm biến NC cạnh sấy.

Mã: SC 555-01

Bộ gia nhiệt cạnh liên tục làm nóng. Sau khi chờ công suất tối đa trong hơn số giây được chỉ định liên tục, không phát hiện trong số giây được chỉ định.

  • Định nghĩa công suất tối đa của bộ gia nhiệt Điểm đặt tốc độ gia nhiệt liên tục (tốc độ gia nhiệt tối đa)
  • Điểm bắt đầu đo Sau khi nạp lại (sau khi bộ gia nhiệt tắt, sau khi hoàn tất quá trình quay) dưới nhiệt độ chờ (nhiệt độ mục tiêu), phép đo bắt đầu sau khi yêu cầu làm nóng bộ gia nhiệt được đưa ra.
  • Điều kiện dừng đo Quá trình quay bắt đầu do tín hiệu in trong quá trình đo hoặc các điều kiện khác
  • Nhiệm vụ làm nóng tối đa (giá trị liên kết SP) Không bao gồm 0%

Nguyên nhân:

  • Biến dạng/nổi nhiệt điện trở
  • Ngắt kết nối bộ gia nhiệt
  • Hoạt động của bộ phận ngăn nhiệt độ tăng quá mức

Biện pháp khắc phục:

  1. Thay thế nhiệt điện trở.
  2. Thay thế đèn cầu chì.
  3. Thay thế cụm cầu chì.

Mã: SC 555-05

Bộ gia nhiệt cạnh liên tục làm nóng (điện áp thấp). Sau khi chờ công suất đầy đủ trong hơn số giây được chỉ định liên tục, không phát hiện trong số giây được chỉ định.

  • Định nghĩa công suất đầy đủ của bộ gia nhiệt Điểm đặt tốc độ gia nhiệt liên tục (tốc độ gia nhiệt tối đa)
  • Điểm bắt đầu đo Sau khi nạp lại (sau khi bộ gia nhiệt tắt, sau khi hoàn tất quá trình quay) dưới nhiệt độ chờ (nhiệt độ mục tiêu), phép đo bắt đầu sau khi yêu cầu làm nóng bộ gia nhiệt được đưa ra.
  • Điều kiện dừng đo Quay bắt đầu do tín hiệu in trong quá trình đo hoặc các điều kiện khác
  • Nhiệm vụ làm nóng tối đa (giá trị liên kết SP) Không bao gồm 0%

Nguyên nhân:

  • Biến dạng/nổi nhiệt điện trở
  • Ngắt kết nối bộ gia nhiệt
  • Hoạt động của bộ phận ngăn nhiệt độ tăng quá mức

Biện pháp khắc phục:

  1. Thay thế nhiệt điện trở.
  2. Thay thế đèn cầu chì.
  3. Thay thế cụm cầu chì.

Mã: SC 557-00

Vượt quá tần số Zero Cross Trong trường hợp xảy ra lỗi

Nguyên nhân:

  • Tần số không ổn định của đường dây điện thương mại/Tiếng ồn

Mã: SC 559-00

Phát hiện kẹt cầu chì 3 lần liên tiếp Kẹt cầu chì (không đến cảm biến thoát cầu chì) được phát hiện 3 lần liên tiếp.

  • Điều kiện phát hiện Hiển thị SC559-00 tại thời điểm tích hợp bộ đếm mỗi lần xảy ra kẹt cầu chì, trở thành giá trị bộ đếm kẹt cầu chì = 3. Giá trị bộ đếm được giữ nguyên mà không có kẹt cầu chì cũng được đặt lại bằng cách TẮT/BẬT nguồn điện.
  • Điều khiển BẬT/TẮT Và cho phép BẬT/TẮT là SC này, mặc định được đặt thành TẮT, sau đó BẬT tại thời điểm khách hàng yêu cầu. SP1-142-001 0: TẮT (mặc định), 1: BẬT (Đặt tại thời điểm khách hàng yêu cầu)
  • Xảy ra tình trạng đặt lại bộ đếm kẹt cầu chì 1. Đã thoát giấy bình thường trong quá trình kẹt cầu chì liên tục này, bộ đếm kẹt cầu chì được đặt lại. 2. Khi "1" được đổi thành "0" SP1-142-001, để đặt lại bộ đếm kẹt cầu chì (SP9-912-001). 3. Sau khi hiển thị SC559, thực hiện nhả SC, hãy thiết lập lại bộ đếm kẹt cầu chì (SP9912-001).

Nguyên nhân:

  • Bộ phận sấy bị kẹt giấy

Mã: SC 561-00

Ngắt kết nối nhiệt điện trở trung tâm có áp suất Khi nhiệt điện trở trung tâm có áp suất phát hiện nhiệt độ được xác định trước hoặc thấp hơn trong những giây được chỉ định liên tiếp. Chu kỳ phát hiện 100ms, số lần phát hiện: 10 lần trở lên.

Nguyên nhân:

  • Ngắt kết nối nhiệt điện trở
  • Ngắt kết nối đầu nối

Biện pháp khắc phục:

  1. Thay thế nhiệt điện trở.
  2. Đặt lại đầu nối.
  3. Thay thế đầu nối.
  4. Thay thế bộ phận cầu chì.

Mã: SC 562-02

Nhiệt điện trở trung tâm chịu áp suất không tải lại. Khi nhiệt điện trở trung tâm chịu áp suất không đạt đến nhiệt độ được xác định trước trong những giây liên tiếp.

Nguyên nhân:

  • Bụi bẩn nhiệt điện trở
  • Biến dạng nhiệt điện trở, nổi
  • Đảm bảo điện áp đầu vào bên ngoài
  • Hoạt động của bộ phận ngăn ngừa nhiệt độ tăng quá mức

Biện pháp khắc phục:

  1. Thay thế nhiệt điện trở.
  2. Đảm bảo rằng điện áp đầu vào nằm trong giới hạn cho phép.
  3. Thay thế bộ phận cầu chì.

Mã: SC 562-05

Nhiệt điện trở trung tâm chịu áp suất không tải lại (Điện áp thấp) Khi nhiệt điện trở trung tâm chịu áp suất không đạt đến nhiệt độ được xác định trước trong những giây liên tiếp được chỉ định.

Nguyên nhân:

  • Bụi bẩn nhiệt điện trở
  • Biến dạng nhiệt điện trở, nổi
  • Đảm bảo điện áp đầu vào bên ngoài
  • Hoạt động của bộ phận ngăn ngừa nhiệt độ tăng quá mức

Biện pháp khắc phục:

  1. Thay thế nhiệt điện trở.
  2. Đảm bảo rằng điện áp đầu vào nằm trong giới hạn cho phép.
  3. Thay thế bộ phận cầu chì.

Mã: SC 563-00

Phát hiện nhiệt độ cao bằng điện trở nhiệt trung tâm có áp suất (phần mềm) Phát hiện liên tục nhiệt độ cao hơn mức nhiệt độ được xác định trước trong vài giây nhất định. Chu kỳ phát hiện: 100ms, số lần phát hiện: 10 lần trở lên.

Nguyên nhân:

  • Chập mạch Triac
  • IOB bị lỗi
  • BCU bị lỗi

Biện pháp khắc phục:

  1. Thay thế IOB.
  2. Thay thế BCU.
  3. Thay thế bộ phận cầu chì.

Mã: SC 564-00

Phát hiện nhiệt độ cao (phần cứng) (Lỗi nhiệt điện trở con lăn áp suất) Trong trường hợp xảy ra lỗi

Nguyên nhân:

  • Chập mạch Triac
  • Nhiệt điện trở con lăn áp suất bị lỗi
  • Bộ điều khiển BCU bị lỗi
  • Điều khiển cầu chì: mất kiểm soát

Biện pháp khắc phục:

  1. Thay thế BCU.
  2. Thay thế nhiệt điện trở con lăn áp suất.
  3. Thay thế bộ phận cầu chì.

Mã: SC 571-00

Ngắt kết nối nhiệt điện trở cạnh chịu áp suất Khi nhiệt điện trở cạnh chịu áp suất phát hiện nhiệt độ được xác định trước hoặc thấp hơn trong những giây liên tiếp được chỉ định. Chu kỳ phát hiện: 100 ms, số lần phát hiện: 10 lần trở lên.

Nguyên nhân:

  • Ngắt kết nối nhiệt điện trở
  • Ngắt kết nối đầu nối

Biện pháp khắc phục:

  1. Thay thế nhiệt điện trở.
  2. Đặt lại đầu nối.
  3. Thay thế đầu nối.
  4. Thay thế bộ phận cầu chì.

Mã: SC 572-02

Nhiệt điện trở cạnh chịu áp suất không tải lại khi nhiệt độ không đạt 40 độ C trong 100 giây liên tiếp.

Nguyên nhân:

  • Bụi bẩn nhiệt điện trở
  • Biến dạng nhiệt điện trở, nổi
  • Đảm bảo điện áp đầu vào bên ngoài
  • Hoạt động của bộ phận ngăn ngừa nhiệt độ tăng quá mức

Biện pháp khắc phục:

  1. Thay thế nhiệt điện trở.
  2. Đảm bảo rằng điện áp đầu vào nằm trong giới hạn cho phép.
  3. Thay thế bộ phận cầu chì.

Mã: SC 573-00

Phát hiện nhiệt độ cao của điện trở nhiệt cạnh chịu áp suất (phần mềm) Khi điện trở nhiệt cạnh chịu áp suất phát hiện nhiệt độ được xác định trước hoặc cao hơn trong giây liên tiếp được chỉ định.

Nguyên nhân:

  • Chập mạch Triac
  • IOB bị lỗi
  • BCU bị lỗi

Biện pháp khắc phục:

  1. Thay thế IOB.
  2. Thay thế BCU.
  3. Thay thế bộ phận cầu chì.

Mã: SC 574-00

Nhiệt điện trở cạnh áp suất Phát hiện nhiệt độ cao (phần cứng) Phát hiện nhiệt độ cao hơn nhiệt độ được xác định trước

Nguyên nhân:

  • Chập mạch Triac
  • Nhiệt điện trở con lăn áp suất bị lỗi
  • BCU bị lỗi
  • Kiểm soát cầu chì: mất kiểm soát

Biện pháp khắc phục:

  1. Thay thế BCU.
  2. Thay thế nhiệt điện trở con lăn áp suất.
  3. Thay thế bộ phận cầu chì.

Mã: SC 589-01

Trung tâm cầu chì: Phát hiện nhiệt độ thấp Khi nhiệt điện cực trung tâm cầu chì phát hiện nhiệt độ thấp hơn 180 độ C so với nhiệt độ mục tiêu trong 12 giây liên tiếp.

Nguyên nhân:

  • Dây điện sưởi ấm bị ngắt kết nối
  • Đầu nối bị lỗi

Biện pháp khắc phục:

  1. Thay thế dây điện của máy sưởi.
  2. Thay thế đầu nối.

Mã: SC 589-02

Cạnh nung chảy: Phát hiện nhiệt độ thấp Khi nhiệt điện cực cạnh nung chảy phát hiện nhiệt độ thấp hơn 180 độ C so với nhiệt độ mục tiêu trong 12 giây liên tiếp.

Nguyên nhân:

  • Dây điện sưởi ấm bị ngắt kết nối
  • Đầu nối bị lỗi

Biện pháp khắc phục:

  1. Thay thế dây điện của máy sưởi.
  2. Thay thế đầu nối.

Mã: SC 620-01

Lỗi giao tiếp ADF. Sau khi kết nối ADF được nhận dạng khi khởi động, lỗi được phát hiện. (phát hiện ngắt kết nối)

Nguyên nhân:

  • Lỗi kết nối ADF
  • Lỗi ADF
  • Lỗi bo mạch IPU
  • Nhiễm nhiễu
  • Mã máy ADF không khớp

Biện pháp khắc phục:

  1. Kiểm tra kết nối cáp ADF
  2. Thay thế ADF
  3. Thay thế bo mạch IPU
  4. Thay thế ADF phù hợp với mã máy

Mã: SC 620-02

Lỗi giao tiếp ADF. Sau khi kết nối ADF được nhận dạng khi khởi động, lỗi được phát hiện. (Thử lại do lỗi giao tiếp)

Nguyên nhân:

  • Lỗi kết nối ADF
  • Lỗi ADF
  • Lỗi bo mạch IPU
  • Nhiễm nhiễu
  • Mã máy ADF không khớp

Biện pháp khắc phục:

  1. Kiểm tra kết nối cáp ADF
  2. Thay thế ADF
  3. Thay thế bo mạch IPU
  4. Thay thế ADF phù hợp với mã máy

Mã: SC 621-00

Lỗi giao tiếp Finisher

  • Phát hiện lỗi khi kết nối đường truyền giao tiếp.
  • Nhận được thông báo lỗi giao tiếp từ UART.

Nguyên nhân:

  • Bo mạch điều khiển máy hoàn thiện bị lỗi.
  • BCU bị lỗi
  • Lỗi kết nối giữa máy hoàn thiện và máy chính.

Biện pháp khắc phục:

  1. Tắt/bật nguồn.
  2. Kết nối lại cáp giao diện Finisher
  3. Thay thế BCU
  4. Thay thế finisher

Mã: SC 622

Lỗi giao tiếp Paper Bank. Phát hiện lỗi khi kết nối đường truyền giao tiếp. SC 622-01 Lỗi giao tiếp Paper Bank 1 (D694) SC 622-11 Lỗi giao tiếp Paper Bank 1 (D787) SC 622-12 Lỗi giao tiếp Paper Bank 1 (D787) SC 622-31 Lỗi giao tiếp Paper Bank 1 (D695)

Nguyên nhân:

  • Bo mạch điều khiển ngân hàng giấy bị lỗi
  • BCU bị lỗi
  • Lỗi kết nối ngân hàng giấy-máy chính

Biện pháp khắc phục:

  1. Tắt/bật nguồn.
  2. Kết nối lại cáp kết nối khay giấy tùy chọn.
  3. Thay thế BCU.
  4. Thay thế khay giấy tùy chọn.

Mã: SC 623-00

Lỗi giao tiếp Paper Bank (D696) Khi lắp hai khay PFU (D787) và LICT bên (D696) hoặc LCIT (D695) và LCIT bên (D696):

  1. Khi bộ phận luồng trên (D787 hoặc D695) nhận dạng bộ phận luồng dưới (D696), việc ngắt bộ phận luồng dưới không bị hủy trong vòng mili giây được xác định trước.
  2. Sau khi bộ phận luồng trên (D787 hoặc D695) nhận dạng bộ phận luồng dưới (D696), không có ACK trong vòng mili giây được xác định trước sau khi truyền khung dữ liệu đến bộ phận luồng dưới và xảy ra lỗi hết thời gian chờ 3 lần liên tiếp ngay cả khi thực hiện truyền lại.

Nguyên nhân:

  • Lỗi bo mạch điều khiển ngân hàng
  • Đầu nối bị ngắt kết nối

Biện pháp khắc phục:

  1. Tắt/bật nguồn.
  2. Đặt lại cáp kết nối khay giấy tùy chọn.
  3. Thay thế BCU.
  4. Thay thế khay giấy tùy chọn.

Mã: SC 632-00

Lỗi thiết bị đếm 1 Sau 3 lần thử gửi khung dữ liệu đến thiết bị đếm tùy chọn qua đường truyền thông nối tiếp, không nhận được tín hiệu ACK nào trong vòng 100 ms.

Nguyên nhân:

  • Đường dây nối tiếp giữa thiết bị đếm tùy chọn, bảng rơle và bảng điều khiển máy photocopy bị ngắt kết nối hoặc bị hỏng.

Biện pháp khắc phục:

  1. Tắt/bật nguồn điện chính.
  2. Kiểm tra đường truyền thông nối tiếp.

Mã: SC 633-00

Lỗi thiết bị đếm 2 Sau khi thiết lập được kết nối, bộ điều khiển đã nhận được tín hiệu phanh từ thiết bị đếm.

Nguyên nhân:

  • Đường dây nối tiếp giữa thiết bị đếm tùy chọn, bảng rơle và bảng điều khiển máy photocopy bị ngắt kết nối hoặc bị hỏng.

Biện pháp khắc phục:

  1. Tắt/bật nguồn điện chính.
  2. Kiểm tra đường truyền thông nối tiếp.

Mã: SC 634-00

Lỗi thiết bị đếm 3 Thiết bị đếm trả về lỗi RAM dự phòng.

Nguyên nhân:

  • Bo mạch điều khiển thiết bị đếm hoặc pin dự phòng của thiết bị đếm bị lỗi

Biện pháp khắc phục:

  1. Thay thế bảng điều khiển thiết bị đếm.
  2. Thay thế pin dự phòng.

Mã: SC 635-00

Lỗi thiết bị đếm 4 Thiết bị đếm trả về lỗi pin dự phòng.

Nguyên nhân:

  • Bo mạch điều khiển thiết bị đếm hoặc pin dự phòng của thiết bị đếm bị lỗi

Biện pháp khắc phục:

  1. Thay thế bảng điều khiển thiết bị đếm.
  2. Thay thế pin dự phòng.

Mã: SC 636-01

Lỗi thẻ IC (Lỗi mô-đun xác thực mở rộng) Được phát hành khi quản lý xác thực mở rộng được đặt thành "BẬT" nhưng một trong những điều sau đây xảy ra.

  • Không có mô-đun xác thực mở rộng trong máy.
  • Thẻ SD hoặc tệp của mô-đun xác thực mở rộng bị hỏng.
  • Không có mô-đun DESS trong máy.

Nguyên nhân:

  • Không có mô-đun DESS trong máy (các mẫu máy có chức năng tùy chọn).
  • Không có mô-đun xác thực mở rộng trong máy.
  • Thẻ SD hoặc tệp của mô-đun xác thực mở rộng bị hỏng.

Biện pháp khắc phục:

  1. Thiết lập thẻ SD đang hoạt động/tệp mô-đun xác thực mở rộng.
  2. Cài đặt mô-đun DESS.
  3. Ở chế độ SSP, đặt SP5-401-160 thành “0”.
  4. Ở chế độ SSP, đặt SP5-401-161 thành “0”.
  5. Thay thế NVRAM.

Mã: SC 636-02

Lỗi thẻ IC (Lỗi phiên bản) Phiên bản của mô-đun xác thực mở rộng không chính xác.

Nguyên nhân:

  • Phiên bản mô-đun không chính xác

Biện pháp khắc phục:

  1. Cài đặt đúng tệp của mô-đun xác thực mở rộng.

Mã: SC 636-11

Lỗi thẻ IC (lỗi tệp mã người dùng OSM)

  • Không tìm thấy tệp "usercode" chính xác trong thư mục gốc của thẻ SD.
  • Không thể đọc tệp "usercode" trên thẻ SD.

Nguyên nhân:

  • Tệp "usercode" không tồn tại trên thẻ SD.
  • Tệp "usercode" trên thẻ SD là tệp không hợp lệ.
  • Dữ liệu trong tệp "usercode" trên thẻ SD không hợp lệ.
  • Tệp "usercode" không được di chuyển khi di chuyển ứng dụng sang thẻ SD khác

Biện pháp khắc phục:

  1. Sử dụng công cụ cấu hình mã người dùng cho người dùng OSM (Idissuer.exe) để tạo "usercode" và lưu trữ trong thư mục gốc của thẻ SD chứa mô-đun thẻ IC (eccm.mod).

Mã: SC 637-01

Lỗi thông báo thông tin theo dõi (Lỗi ứng dụng theo dõi) Thông tin theo dõi đã bị mất.

Nguyên nhân:

  • Lỗi ứng dụng SDK theo dõi
  • Lỗi thông báo nội bộ

Biện pháp khắc phục:

  1. Tắt/bật nguồn điện chính.

Mã: SC 637-02

Lỗi thông báo thông tin theo dõi (Lỗi máy chủ quản lý) Thông tin theo dõi đã bị mất.

Nguyên nhân:

Giao tiếp với máy chủ quản lý theo dõi không thành công.

  • Lỗi mạng
  • Lỗi máy chủ quản lý theo dõi
  • Lỗi ứng dụng SDK theo dõi

Biện pháp khắc phục:

  1. Tắt/bật nguồn điện chính.

Mã: SC 641-00

Lỗi giao tiếp giữa Engine và Bộ điều khiển Mặc dù khung được gửi từ bộ điều khiển nhưng Engine không phản hồi.

Nguyên nhân:

  • Lỗi mềm của bo mạch điều khiển
  • Lỗi mềm của BCU
  • Lỗi kết nối giữa BCU và bo mạch điều khiển

Biện pháp khắc phục:

  1. Tắt/bật nguồn điện chính.
  2. Kiểm tra kết nối giữa BCU và bo mạch điều khiển.

Mã: SC 650-01

Lỗi giao tiếp modem dịch vụ từ xa (Lỗi xác thực quay số)

  • Đã phát hiện lỗi liên quan đến giao tiếp (kết nối quay số, bo mạch modem, v.v.) khi sử dụng RC Gate Type M hoặc đã phát hiện lỗi ngăn RC Gate hoạt động khi bật nguồn.
  • Chỉ hiển thị khi phát hiện lỗi trong khi RC Gate đang hoạt động.
  • SC không được cấp nếu xảy ra lỗi trong quá trình cài đặt RC Gate (vì có thể tham chiếu bằng SP).

Nguyên nhân:

  • Lỗi xác thực quay số

Biện pháp khắc phục:

Kiểm tra các SP sau:

  1. SP5-816-156
  2. SP5-816-157

Mã: SC 650-04

Lỗi giao tiếp modem dịch vụ từ xa (quay số không thành công do cấu hình modem không đúng)

  • Đã phát hiện thấy lỗi liên quan đến giao tiếp (kết nối quay số, bo mạch modem, v.v.) khi sử dụng RC Gate Type M hoặc phát hiện thấy lỗi ngăn RC Gate hoạt động khi bật nguồn.
  • Chỉ hiển thị khi phát hiện thấy lỗi trong khi RC Gate đang hoạt động.
  • SC không được cấp nếu xảy ra lỗi trong quá trình cài đặt RC Gate (vì có thể tham chiếu bằng SP).

Nguyên nhân:

  • Quay số không thành công vì cấu hình modem không đúng

Biện pháp khắc phục:

  1. Kiểm tra xem cài đặt SP5-816-160 có đúng không. Nếu đúng thì có lỗi phần mềm.

Mã: SC 650-05

Lỗi giao tiếp modem dịch vụ từ xa (dòng điện không đủ hoặc lỗi kết nối)

  • Đã phát hiện thấy lỗi liên quan đến giao tiếp (kết nối quay số, bo mạch modem, v.v.) khi sử dụng RC Gate Type M hoặc phát hiện thấy lỗi ngăn RC Gate hoạt động khi bật nguồn.
  • Chỉ hiển thị khi phát hiện thấy lỗi trong khi RC Gate đang hoạt động.
  • SC không được cấp nếu xảy ra lỗi trong quá trình cài đặt RC Gate (vì có thể tham chiếu bằng SP).

Nguyên nhân:

  • Dòng điện không đủ hoặc lỗi kết nối

Biện pháp khắc phục:

  1. Đường truyền không được hỗ trợ và không thể làm gì được.

Mã: SC 650-13

Lỗi giao tiếp modem dịch vụ từ xa (Đã cài đặt RC Gate Type M nhưng modem không có (phát hiện trong quá trình vận hành))

  • Đã phát hiện lỗi liên quan đến giao tiếp (kết nối quay số, bo mạch modem, v.v.) khi sử dụng RC Gate Type M hoặc phát hiện lỗi ngăn RC Gate vận hành khi bật nguồn.
  • Chỉ hiển thị khi phát hiện lỗi trong khi RC Gate đang vận hành.
  • Không cấp SC nếu xảy ra lỗi trong quá trình cài đặt RC Gate (vì lỗi này có thể được tham chiếu bằng cách sử dụng SP).

Nguyên nhân:

  • Đã lắp đặt cổng RC loại M nhưng không có modem (phát hiện trong khi vận hành).

Biện pháp khắc phục:

  1. Nếu bo mạch modem chưa được lắp đặt, hãy lắp đặt.
  2. Kiểm tra lại xem cấu hình trình điều khiển modem (SP5-816-160, SP5-816-165 đến 171, SP5-816-165 đến 171) có đúng không.
  3. Nếu vấn đề vẫn chưa được giải quyết, hãy thay thế modem.

Mã: SC 650-14

Lỗi giao tiếp modem dịch vụ từ xa (RC Gate Type N đã được cài đặt nhưng modem vẫn còn hoặc mạng LAN có dây/không dây không hoạt động bình thường)

  • Đã phát hiện thấy lỗi liên quan đến giao tiếp (kết nối quay số, bo mạch modem, v.v.) sử dụng RC Gate hoặc phát hiện thấy lỗi ngăn RC Gate hoạt động khi bật nguồn.
  • Chỉ hiển thị khi phát hiện thấy lỗi trong khi RC Gate đang hoạt động.
  • SC không được cấp nếu xảy ra lỗi trong quá trình cài đặt RC Gate (vì lỗi này có thể được tham chiếu bằng cách sử dụng SP).

Nguyên nhân:

  • Đã cài đặt RC Gate Type N nhưng modem vẫn còn hoặc mạng LAN có dây/không dây không hoạt động bình thường

Biện pháp khắc phục:

  1. Nếu có gắn bo mạch modem, hãy tháo nó ra.
  2. Kiểm tra xem mạng LAN có dây/không dây có hoạt động không.

Mã: SC 651-01

Quay số dịch vụ từ xa bất hợp pháp (Lỗi tham số chương trình trò chuyện) Đã xảy ra lỗi không mong muốn khi RC Gate Type M quay số đến Trung tâm NRS.

Nguyên nhân:

  • Lỗi phần mềm

Mã: SC 651-02

Quay số dịch vụ từ xa bất hợp pháp (Lỗi thực thi chương trình trò chuyện) Đã xảy ra lỗi không mong muốn khi RC Gate quay số đến Trung tâm NRS.

Nguyên nhân:

  • Lỗi phần mềm

Mã: SC 652-00

Không khớp ID2 của dịch vụ từ xa Có sự không khớp xác thực giữa ID2 cho @Remote, bo mạch điều khiển và NVRAM.

Nguyên nhân:

  • Đã cài đặt bo mạch điều khiển đã sử dụng
  • Đã cài đặt NVRAM đã sử dụng (không được phép thực hiện hành động này.)

Biện pháp khắc phục:

  1. Nếu điều này xảy ra trong quá trình cài đặt RC Gate: Kiểm tra tính hợp lệ của chứng chỉ và NVRAM, kiểm tra số sê-ri của máy, ghi chứng chỉ chung, sau đó bắt đầu cài đặt lại.
  2. Nếu điều này xảy ra sau khi cài đặt RC Gate: Xóa trạng thái cài đặt RC Gate, kiểm tra tính hợp lệ của chứng chỉ và NVRAM, kiểm tra số sê-ri của máy, ghi chứng chỉ chung, sau đó bắt đầu cài đặt lại.

thuê máy photocopy ricoh tại hà nội

Mã: SC 653-00

ID2 dịch vụ từ xa không đúng ID2 được lưu trữ trong NVRAM có một trong các vấn đề sau.

  • Số ký tự không phải là 17.
  • Bao gồm một ký tự không thể in được.
  • Tất cả các khoảng trắng
  • NULL

Nguyên nhân:

  • Thay thế NVRAM.

Biện pháp khắc phục:

  1. Xóa trạng thái cài đặt RC Gate, ghi chứng chỉ chung rồi bắt đầu cài đặt lại.

Mã: SC 664-01

ASIC trên Lỗi mở rộng chương trình BCU SRAM. Lỗi quyền truy cập vào ASIC trên BCU SRAM (quyền ghi không thành công)

Nguyên nhân:

  • Nhiễu điện.
  • Lỗi phần cứng

Biện pháp khắc phục:

  1. Thay thế BCU hình ảnh và BCU vận chuyển giấy.
  2. Kiểm tra dây kết nối.

Mã: SC 664-02

ASIC trên Lỗi mở rộng chương trình BCU SRAM. Lỗi ghi vào ASIC trên BCU SRAM (lỗi kết quả ghi)

Nguyên nhân:

  • Nhiễu điện.
  • Lỗi phần cứng

Biện pháp khắc phục:

  1. Thay thế BCU hình ảnh và BCU vận chuyển giấy.
  2. Kiểm tra dây kết nối.

Mã: SC 664-03

ASIC trên Lỗi mở rộng chương trình BCU SRAM. ASIC trên Lỗi khởi động chương trình BCU

Nguyên nhân:

  • Nhiễu điện.
  • Lỗi phần cứng

Biện pháp khắc phục:

  1. Thay thế BCU hình ảnh và BCU vận chuyển giấy.
  2. Kiểm tra dây kết nối.

Mã: SC 665-01

Lỗi kết nối BCU-IPU Máy kiểm tra các kết nối FFC (Cáp mềm dẹt) tại mô-đun HORUS trên BCU để xem các kết nối là "H" hay "L" để xác định xem các kết nối có đúng và an toàn không.

  • Kiểm tra trả về "H" nếu kết nối an toàn và trả về "L" nếu kết nối không an toàn.
  • SC này được cấp nếu kiểm tra trả về "L".

Nguyên nhân:

  • Dây kết nối FFC giữa BCU và IPU bị hỏng
  • Dây kết nối FFC giữa BCU và IPU không được kết nối hoàn toàn
  • BCU bị hỏng
  • IPU bị hỏng

Biện pháp khắc phục:

  1. Thay thế dây kết nối FFC giữa BCU và IPU.
  2. Kết nối lại dây kết nối FFC giữa BCU và IPU.
  3. Thay thế bo mạch BCU.
  4. Thay thế IPU.

Mã: SC 665-04

IO ASIC không khởi động Tín hiệu khởi động IO ASIC được kiểm tra sau mỗi 10 mili giây. SC được phát ra khi tín hiệu khởi động IO ASIC không được phát hiện mặc dù đã trôi qua 3 giây.

Nguyên nhân:

  • BCU bị lỗi

Biện pháp khắc phục:

  1. Thay thế bo mạch BCU.

Mã: SC 669-01 ... SC 669-26

Lỗi giao tiếp EEPROM. Nhận được thông báo lỗi trong quá trình giao tiếp EEPROM và không tiếp tục sau 3 lần thử lại.

Nguyên nhân:

  • Nhiễu điện.
  • EEPROM bị hỏng.

Biện pháp khắc phục:

  1. Tắt/bật nguồn.
  2. Thay thế EEPROM.

Mã: SC 669-36

EEPROM: Xác minh lỗi Máy nhận được thông báo lỗi trong quá trình giao tiếp EEPROM (BCU) và không tiếp tục sau 2 lần thử lại.

Nguyên nhân:

  • Nhiễu điện

Biện pháp khắc phục:

  1. Tắt/bật nguồn.

Mã: SC 669-37

EEPROM: Lỗi phát hiện lỗi Máy nhận được thông báo lỗi trong quá trình giao tiếp EEPROM (BCU) và không tiếp tục sau 2 lần thử lại.

Nguyên nhân:

  • Nhiễu điện
  • EEPROM bị hỏng

Biện pháp khắc phục:

  1. Tắt/bật nguồn.
  2. Thay thế EEPROM trên BCU.

Mã: SC 670-00

Lỗi khởi động động cơ. Trường hợp 1:

  • Tín hiệu /ENGRDY không được xác nhận khi máy được bật hoặc trở về từ chế độ tiết kiệm năng lượng.
  • Tín hiệu /IPURDY không được xác nhận khi máy được bật hoặc trở về từ chế độ tiết kiệm năng lượng.
  • Phản hồi EC không được nhận trong thời gian quy định kể từ khi bật nguồn.
  • Phản hồi PC không được nhận trong thời gian quy định kể từ khi bật nguồn.
  • Phản hồi SC không được nhận trong thời gian quy định kể từ khi bật nguồn.
  • Ghi vào trình điều khiển Rapi không thành công (bên kia không được tìm thấy thông qua PCI).

Trường hợp 2:

  • Phát hiện trạng thái ngừng hoạt động không mong muốn sau khi xác nhận /ENGRDY.

Nguyên nhân:

Trường hợp 1:

  • Bo mạch động cơ không khởi động.

Trường hợp 2:

  • Bo mạch động cơ bất ngờ khởi động lại.

Biện pháp khắc phục:

Kiểm tra kết nối giữa bo mạch động cơ và bo mạch điều khiển.

  1. Nếu sự cố luôn tái diễn, hãy thay thế bo mạch động cơ. Nếu sự cố vẫn tiếp diễn, hãy cân nhắc thay thế bo mạch điều khiển hoặc các bo mạch khác giữa chúng.
  2. Nếu khả năng tái tạo thấp, cần xem xét nhiều nguyên nhân, chẳng hạn như phần mềm, bo mạch động cơ, bo mạch điều khiển và PSU.

Mã: SC 672-10

Lỗi khởi động bộ điều khiển Sau khi bật máy, kết nối giữa bộ điều khiển và bảng điều khiển không được thiết lập.

Nguyên nhân:

  • Bộ điều khiển bị dừng
  • Bo mạch được lắp không đúng cách
  • Bo mạch điều khiển bị lỗi
  • Đầu nối bảng điều khiển bị lỏng, hỏng hoặc bị lỗi
  • Bộ điều khiển bị trễ

Biện pháp khắc phục:

  1. Tắt/bật nguồn điện chính.
  2. Kiểm tra kết nối của bo mạch điều khiển.
  3. Thay thế bo mạch điều khiển.
  4. Kiểm tra dây kết nối bảng điều khiển.

Mã: SC 672-11

Lỗi khởi động bộ điều khiển Sau khi bật máy, kết nối giữa bộ điều khiển và bảng điều khiển không được thiết lập hoặc kết nối với bộ điều khiển bị gián đoạn sau khi khởi động bình thường.

Nguyên nhân:

  • Bộ điều khiển bị dừng
  • Bo mạch được lắp không đúng cách
  • Bo mạch điều khiển bị lỗi
  • Đầu nối bảng điều khiển bị lỏng, hỏng hoặc bị lỗi
  • Bộ điều khiển bị trễ

Biện pháp khắc phục:

  1. Tắt/bật nguồn điện chính.
  2. Kiểm tra kết nối của bo mạch điều khiển.
  3. Thay thế bo mạch điều khiển.
  4. Kiểm tra dây kết nối bảng điều khiển.

Mã: SC 672-12

Lỗi khởi động bộ điều khiển Việc giao tiếp với bộ điều khiển bị gián đoạn sau khi khởi động bình thường.

Nguyên nhân:

  • Bộ điều khiển bị dừng
  • Bo mạch được lắp không đúng cách
  • Bo mạch điều khiển bị lỗi
  • Đầu nối bảng điều khiển bị lỏng, hỏng hoặc bị lỗi
  • Bộ điều khiển bị trễ

Biện pháp khắc phục:

  1. Tắt/bật nguồn điện chính.
  2. Kiểm tra kết nối của bo mạch điều khiển.
  3. Thay thế bo mạch điều khiển.
  4. Kiểm tra dây kết nối bảng điều khiển.

Mã: SC 672-13

Lỗi khởi động bộ điều khiển Bảng điều khiển phát hiện bộ điều khiển bị hỏng.

Nguyên nhân:

  • Bộ điều khiển bị dừng
  • Bo mạch được lắp không đúng cách
  • Bo mạch điều khiển bị lỗi
  • Đầu nối bảng điều khiển bị lỏng, hỏng hoặc bị lỗi
  • Bộ điều khiển bị trễ

Biện pháp khắc phục:

  1. Tắt/bật nguồn điện chính.
  2. Kiểm tra kết nối của bo mạch điều khiển.
  3. Thay thế bo mạch điều khiển.
  4. Kiểm tra dây kết nối bảng điều khiển.

Mã: SC 672-99

Lỗi khởi động bộ điều khiển Phần mềm bảng điều khiển hoạt động không bình thường.

Nguyên nhân:

  • Bộ điều khiển bị dừng
  • Bo mạch được lắp không đúng cách
  • Bo mạch điều khiển bị lỗi
  • Đầu nối bảng điều khiển bị lỏng, hỏng hoặc bị lỗi
  • Bộ điều khiển bị trễ

Biện pháp khắc phục:

  1. Tắt/bật nguồn điện chính.
  2. Kiểm tra kết nối của bo mạch điều khiển.
  3. Thay thế bo mạch điều khiển.
  4. Kiểm tra dây kết nối bảng điều khiển.

Mã: SC 682

PCU: Lỗi giao tiếp chip ID. Nhận được thông báo lỗi trong quá trình giao tiếp EEPROM và không tiếp tục sau 3 lần thử lại.

Nguyên nhân:

  • Lỗi ngày ID thiết bị
  • Cảm biến Mu / EEPROM bị lỗi
  • Nhiễu điện
  • PCU không được thiết lập đúng cách.

Biện pháp khắc phục:

  1. Tắt/bật nguồn.
  2. Thay thế PCU.

Mã: SC 682-36

PCU: Xác minh lỗi Đã nhận được thông báo lỗi trong quá trình giao tiếp EEPROM và không tiếp tục sau 2 lần thử lại.

Nguyên nhân:

  • Lỗi ngày ID thiết bị
  • Cảm biến Mu / EEPROM bị lỗi
  • Nhiễu điện
  • PCU không được thiết lập đúng cách.

Biện pháp khắc phục:

  1. Tắt/bật nguồn.
  2. Thay thế PCU.

Mã: SC 687-00

Lỗi PER không nhận được Không thể nhận lệnh PER từ bộ điều khiển.

Nguyên nhân:

  • Lỗi giao tiếp

Biện pháp khắc phục:

  1. Tắt/bật nguồn.

Mã: SC 700

Lỗi SPDF. SC 700-01 D Lỗi động cơ nâng tấm đế (SPDF) SC 700-02 D Lỗi lấy bản gốc (SPDF) SC 700-04 D Lỗi động cơ nạp giấy (SPDF) SC 700-05 D Lỗi động cơ kéo ra (SPDF) SC 700-06 D Lỗi động cơ trung gian (SPDF) SC 700-07 D Lỗi động cơ quét (SPDF) SC 700-09 D Lỗi động cơ thoát giấy (SPDF). SC 700-01 Ngay cả khi động cơ tấm đế được xoay theo hướng đi lên của tấm đế, cảm biến vị trí chính xác nạp giấy của tấm đế vẫn không phát hiện. Ngay cả khi động cơ tấm đế được xoay theo hướng đi xuống của tấm đế, cảm biến vị trí gốc của tấm đế vẫn không phát hiện. SC 700-02 Ngay cả khi động cơ tay cầm được xoay, cảm biến vị trí gốc của tay cầm được không phát hiện. SC 700-04, 05, 06, 07, 09 Khi phát hiện tín hiệu thông báo lỗi trong quá trình điều khiển động cơ.

Nguyên nhân:

SC 700-01

  • Lỗi cảm biến vị trí chính xác của bộ nạp giấy đế (lỗi đầu ra)
  • Lỗi cảm biến vị trí gốc đế (lỗi đầu ra)
  • Lỗi động cơ đế (không quay)
  • Lỗi bộ điều khiển

SC 700-02

  • Lỗi cảm biến vị trí gốc bộ phận lấy giấy (lỗi đầu ra)
  • Lỗi động cơ lấy giấy (không quay)
  • Lỗi bộ điều khiển

SC 700-04, 05, 06, 07, 09

  • Động cơ bị lỗi
  • Đầu nối bị ngắt kết nối
  • Dây kết nối bị hỏng
  • Quá tải

Biện pháp khắc phục:

SC 700-01, 02

  1. Kiểm tra kết nối dây kết nối cảm biến và dây kết nối động cơ
  2. Thay thế dây kết nối cảm biến và dây kết nối động cơ
  3. Thay thế cảm biến
  4. Thay thế động cơ
  5. Thay thế bộ điều khiển

SC 700-04, 05, 06, 07, 09

  1. Kiểm tra kết nối
  2. Thay thế dây kết nối
  3. Thay thế động cơ

Mã: SC 701-02

Lỗi trình điều khiển động cơ lấy mẫu ban đầu (SPDF) Khi chức năng bảo vệ của IC trình điều khiển động cơ phát hiện:

  • Quá dòng
  • Nóng và lỗi được đưa ra

Nguyên nhân:

  • IC điều khiển động cơ phát hiện lỗi

Biện pháp khắc phục:

  1. Kiểm tra kết nối dây kết nối động cơ
  2. Kiểm tra giấy vụn trong đường vận chuyển và vật lạ nhiễm vào bộ truyền động
  3. Thay thế dây kết nối động cơ
  4. Thay thế động cơ
  5. Thay thế bảng điều khiển ADF.

Mã: SC 701-03

Lỗi trình điều khiển động cơ nạp giấy (ARDF) Phát hiện tín hiệu lỗi từ trình điều khiển động cơ

Nguyên nhân:

  • Ngắt kết nối bộ mã hóa
  • Đầu nối bộ mã hóa bị rớt
  • Bộ mã hóa bị lỗi
  • Quá tải
  • Động cơ bị hỏng

Biện pháp khắc phục:

  1. Thay thế dây kết nối mã hóa
  2. Kiểm tra kết nối dây
  3. Thay thế động cơ

Mã: SC 701-08

Lỗi trình điều khiển động cơ thoát giấy (ARDF) Phát hiện tín hiệu lỗi từ trình điều khiển động cơ.

Nguyên nhân:

  • Ngắt kết nối bộ mã hóa
  • Đầu nối bộ mã hóa bị rớt
  • Bộ mã hóa bị lỗi
  • Quá tải
  • Động cơ bị hỏng

Biện pháp khắc phục:

  1. Thay thế dây kết nối mã hóa
  2. Kiểm tra kết nối dây
  3. Thay thế động cơ

=========================================================================================================

Error Codes List MP 4054/5054/6054ERROR CODE RICOH MP 4054/5054/6054sc MP 4054/5054 error ricoh

Cho thuê máy photocopy Ricoh - Cho thuê máy photocopy - Cho thuê máy photocopy tại Hà Nội

Bài viết liên quan

Dịch vụ
Tin tức mới
Cho thuê máy photocopy Ricoh, Fuji Xerox

Cho thuê máy photocopy Ricoh, Fuji Xerox

10/12/2022
Cho thuê máy photocopy ngày càng phổ biến bởi những tiện...
Cho thuê máy photocopy tại Hà Nội

Cho thuê máy photocopy tại Hà Nội

03/12/2019
Dịch vụ cho thuê máy photocopy tại Hà Nội. Cung cấp máy...
Cho thuê máy photocopy Ricoh

Cho thuê máy photocopy Ricoh

19/03/2021
Dịch vụ cho thuê máy photocopy Ricoh sẽ giúp Quý khách...
Cho thuê máy photocopy Fuji Xerox

Cho thuê máy photocopy Fuji Xerox

30/11/2019
Máy photocopy Fuji Xerox hiệu quả và dễ sử dụng, cực kỳ ổn định, hoạt...
Cho thuê máy photocopy màu

Cho thuê máy photocopy màu

03/12/2019
Công ty Quang Minh chuyên cung cấp dịch vụ cho thuê máy...
Thuê máy photocopy Toshiba

Thuê máy photocopy Toshiba

19/03/2021
Thuê máy photocopy Toshiba giải pháp lý tưởng cho mọi...
Top máy photocopy tốt nhất

Top máy photocopy tốt nhất

30/11/2019
Ngày nay kinh tế càng ngày càng phát triển đồng...
Nên mua hay thuê máy photocopy

Nên mua hay thuê máy photocopy

30/11/2019
Việc nên mua hay thuê máy photocopy, dù là tạm...
Cho thuê máy photocopy tại Quận Nam Từ Liêm

Cho thuê máy photocopy tại Quận Nam Từ Liêm

25/10/2020
Chúng tôi cam kết cung cấp những dòng máy hiện đại bảo...
Thu mua máy photocopy cũ

Thu mua máy photocopy cũ

23/02/2022
Máy photocopy của bạn qua thời gian sử dụng liên tục xảy ra xự cố......
Cho thuê máy in

Cho thuê máy in

15/03/2021
Máy in, máy photocopy là thiết bị đóng vai trò...
Thuê máy photocopy giá rẻ

Thuê máy photocopy giá rẻ

10/04/2021
Dịch vụ cho thuê máy photocopy giá rẻ tại Hà Nội là...
Copier machine rental in Ha Noi Viet Nam

Copier machine rental in Ha Noi Viet Nam

13/12/2020
The biggest advantage of leasing is that you do not have to pay a large upfront...
Thuê máy photocopy

Thuê máy photocopy

30/10/2020
Ngày nay, lựa chọn thuê máy photocopy ngày càng...
Báo giá cho thuê máy photocopy tại Hà Nội

Báo giá cho thuê máy photocopy tại Hà Nội

10/12/2022
Trước nhu cầu cần thiết của thị trường cũng như các doanh nghiệp, may photo...
Máy photocopy Toshiba

Máy photocopy Toshiba

15/03/2021
Máy photocopy Toshiba là một trong những nhà sản xuất hàng...
Máy photocopy Xerox

Máy photocopy Xerox

14/03/2021
Máy photocopy Xerox không chỉ in bản sao. Máy photocopy văn...
Máy photocopy Ricoh

Máy photocopy Ricoh

13/03/2021
Ricoh là một trong những thương hiệu máy photocopy nổi tiếng hiện...
Máy photocopy Xerox WorkCentre 5335

Máy photocopy Xerox WorkCentre 5335

22/05/2021
Xerox Workcentre 5335 có phải là sự lựa chọn tốt cho công ty...
Báo giá sửa chữa máy photocopy

Báo giá sửa chữa máy photocopy

30/01/2021
Sửa máy copy, đáp ứng ngay trong ngày? chi phí? bạn...
Cách sử dụng máy photocopy hiệu quả nhất

Cách sử dụng máy photocopy hiệu quả nhất

28/11/2019
Quý khách đã biết cách sử dụng máy photo như...
Cho thuê máy photocopy tại Quận Hoàn Kiếm

Cho thuê máy photocopy tại Quận Hoàn Kiếm

23/10/2020
Chuyên cung cấp, sửa chữa và cho thuê máy photocopy tại...
0941891633
