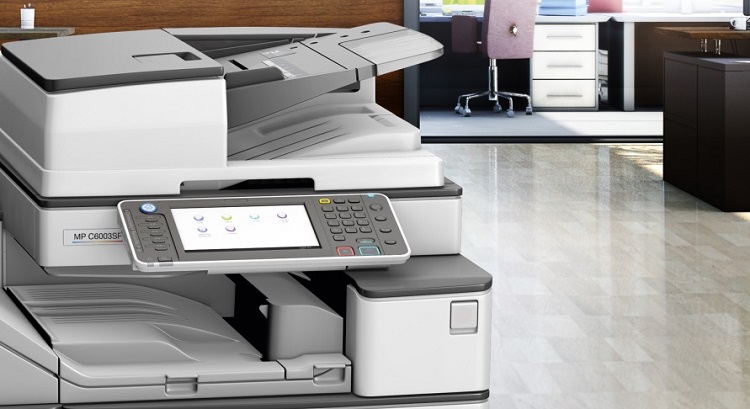

Mã lỗi máy photocopy Ricoh MP C4503/C6003

Nhằm hỗ trợ nâng cao hiệu suất sửa chữa máy photocopy Ricoh màu, máy photo Quang Minh xin giới thiệu chi tiết bảng mã lỗi máy photocopy Ricoh màu MP C4503/C6003 (service code) bao gồm cả nguyên nhân và cách khắc phục lỗi (SC).

1.Mã lỗi máy photocopy Ricoh màu MP C4503/C6003

Mã lỗi này được sử dụng cho các models:

• Ricoh D148 MPC4503SP MET-C1
• Ricoh D149 MPC5503SP MET-C1
• Ricoh D150 MPC6003SP MET-C1
• Ricoh D176 MPC2003 MET-C1
• Ricoh D177 MPC2503 MET-C1
• Ricoh MPC2003
• Ricoh MPC2503
• Ricoh MPC3003/MPC3003SP
• Ricoh MPC3503/MPC3503SP
• Ricoh MPC4503/MPC4503SP
• Ricoh MPC5503/MPC5503SP
• Ricoh MPC6003/MPC6003SP

Mã: SC 669

Lỗi giao tiếp EEPROM

Nguyên nhân:

• Nhiễu điện
• EEPROM không được kết nối hoàn toàn
• EEPROM không được cài đặt •
• EEPROM bị hỏng
• BCU bị hỏng

Biện pháp khắc phục:

• Tắt/bật nguồn
• Kết nối lại EEPROM
• Thay thế EEPROM
• Thay thế BCU

Mã: SC 670-00

Lỗi khởi động động cơ.

Trường hợp 1

• Tín hiệu /ENGRDY không được xác nhận khi máy được bật hoặc trở về từ chế độ tiết kiệm năng lượng.
• Tín hiệu /IPURDY không được xác nhận khi máy được bật hoặc trở về từ chế độ tiết kiệm năng lượng.
• Phản hồi EC không được nhận trong thời gian quy định kể từ khi bật nguồn.
• Phản hồi PC không được nhận trong thời gian quy định kể từ khi bật nguồn.
• Phản hồi SC không được nhận trong thời gian quy định kể từ khi bật nguồn.
• Ghi vào trình điều khiển Rapi không thành công (bên kia không được tìm thấy thông qua PCI).

Trường hợp 2

• Phát hiện trạng thái ngừng hoạt động không mong muốn sau khi xác nhận /ENGRDY.

Nguyên nhân:

Trường hợp 1

• Bo mạch động cơ không khởi động.

Trường hợp 2

• Bo mạch động cơ bất ngờ khởi động lại.

Biện pháp khắc phục:

• Kiểm tra kết nối giữa bo mạch động cơ và bo mạch điều khiển.
• Nếu sự cố luôn tái diễn, hãy thay thế bo mạch động cơ. Nếu sự cố vẫn tiếp diễn, hãy cân nhắc thay thế bo mạch điều khiển hoặc các bo mạch khác giữa chúng.
• Nếu khả năng tái tạo thấp, cần xem xét nhiều nguyên nhân, chẳng hạn như phần mềm, bo mạch động cơ, bo mạch điều khiển và PSU.

Mã: SC 672-10

Lỗi khởi động bộ điều khiển Sau khi bật máy, kết nối giữa bộ điều khiển và bảng điều khiển không được thiết lập.

Nguyên nhân:

• Bộ điều khiển bị dừng
• Bo mạch được lắp không đúng cách
• Bo mạch điều khiển bị lỗi
• Đầu nối bảng điều khiển bị lỏng, hỏng hoặc bị lỗi
• Bộ điều khiển bị trễ

Biện pháp khắc phục:

• Tắt/bật nguồn điện chính.
• Kiểm tra kết nối của bo mạch điều khiển.
• Thay thế bo mạch điều khiển.
• Kiểm tra dây kết nối bảng điều khiển.

Mã: SC 672-11

Lỗi khởi động bộ điều khiển Sau khi bật máy, kết nối giữa bộ điều khiển và bảng điều khiển không được thiết lập hoặc kết nối với bộ điều khiển bị gián đoạn sau khi khởi động bình thường.

Nguyên nhân:

• Bộ điều khiển bị dừng
• Bo mạch được lắp không đúng cách
• Bo mạch điều khiển bị lỗi
• Đầu nối bảng điều khiển bị lỏng, hỏng hoặc bị lỗi
• Bộ điều khiển bị trễ

Biện pháp khắc phục:

• Tắt/bật nguồn điện chính.
• Kiểm tra kết nối của bo mạch điều khiển.
• Thay thế bo mạch điều khiển.
• Kiểm tra dây kết nối bảng điều khiển.

Mã: SC 672-12

Lỗi khởi động bộ điều khiển Việc giao tiếp với bộ điều khiển bị gián đoạn sau khi khởi động bình thường.

Nguyên nhân:

• Bộ điều khiển bị dừng
• Bo mạch được lắp không đúng cách
• Bo mạch điều khiển bị lỗi
• Đầu nối bảng điều khiển bị lỏng, hỏng hoặc bị lỗi
• Bộ điều khiển bị trễ

Biện pháp khắc phục:

• Tắt/bật nguồn điện chính.
• Kiểm tra kết nối của bo mạch điều khiển.
• Thay thế bo mạch điều khiển.
• Kiểm tra dây kết nối bảng điều khiển.

Mã: SC 672-13

Lỗi khởi động bộ điều khiển Bảng điều khiển phát hiện bộ điều khiển bị hỏng.

Nguyên nhân:

• Bộ điều khiển bị dừng
• Bo mạch được lắp không đúng cách
• Bo mạch điều khiển bị lỗi
• Đầu nối bảng điều khiển bị lỏng, hỏng hoặc bị lỗi
• Bộ điều khiển bị trễ

Biện pháp khắc phục:

• Tắt/bật nguồn điện chính.
• Kiểm tra kết nối của bo mạch điều khiển.
• Thay thế bo mạch điều khiển.
• Kiểm tra dây kết nối bảng điều khiển.

Mã: SC 672-99

Lỗi khởi động bộ điều khiển Phần mềm bảng điều khiển hoạt động không bình thường.

Nguyên nhân:

• Bộ điều khiển bị dừng
• Bo mạch được lắp không đúng cách
• Bo mạch điều khiển bị lỗi
• Đầu nối bảng điều khiển bị lỏng, hỏng hoặc bị lỗi
• Bộ điều khiển bị trễ

Biện pháp khắc phục:

• Tắt/bật nguồn điện chính.
• Kiểm tra kết nối của bo mạch điều khiển.
• Thay thế bo mạch điều khiển.
• Kiểm tra dây kết nối bảng điều khiển.

Mã: SC 681

Hộp mực: Lỗi giao tiếp chip ID

• Khi có bất thường xảy ra ở kết nối cáp
• Khi nhận được thông báo lỗi trong quá trình giao tiếp với thẻ và hoạt động không được tiếp tục sau 3 lần thử lại.

Nguyên nhân:

• Đã xảy ra lỗi trong quá trình giao tiếp (có dây) với chip ID trên lọ mực.

Biện pháp khắc phục:

• Thay thế số nhánh SC của đơn vị phát triển: 01, 06, 11, 16, 21, 26, 31, 36: K 02, 07, 12, 17, 22, 27, 32, 37: M 03, 08, 13, 18, 23, 28, 33, 38: C 04, 09, 14, 19, 24, 29, 34, 39: Y

Mã: SC 682

PCU: Lỗi giao tiếp chip ID

Nguyên nhân:

Khi nhận được thông báo lỗi trong quá trình giao tiếp với thẻ và hoạt động không được tiếp tục sau 3 lần thử lại.

• Cảm biến HST bị lỗi
• EEPROM bị lỗi
• Lỗi cài đặt PCU 01-04
• Dữ liệu ID thiết bị bị hỏng 06 -09
• Lỗi kết nối (ngắt kết nối bus, v.v.) 11-14
• Không có chip ID 16-19, 21-24, 26-29
• Nhiễu 31-34, 36-39
• Lỗi phần mềm

Biện pháp khắc phục:

• Thay thế PCU

Mã: SC 687-00

Lỗi PER không nhận được

Nguyên nhân:

• Không thể nhận lệnh PER từ bộ điều khiển.

Biện pháp khắc phục:

• Thay thế BCU

Mã: SC 700-01

Lỗi động cơ nâng đế (ADF 1 lần) Ngay cả khi động cơ đế xoay theo hướng tăng đế, cảm biến vị trí nạp giấy đúng của đế không phát hiện. Ngay cả khi động cơ đế xoay theo hướng giảm đế, cảm biến vị trí gốc đế không phát hiện.

Nguyên nhân:

• Lỗi cảm biến vị trí nạp giấy của đế (lỗi đầu ra)
• Lỗi cảm biến vị trí gốc của đế (lỗi đầu ra)
• Lỗi động cơ đế (không quay)
• Lỗi bộ điều khiển

Biện pháp khắc phục:

• -01, 02. Kiểm tra kết nối dây kết nối cảm biến và dây kết nối động cơ
• Thay thế dây kết nối cảm biến và dây kết nối động cơ
• Thay thế cảm biến
• Thay thế động cơ
• Thay thế bộ điều khiển -04, 05, 06, 07, 09
• Kiểm tra kết nối dây kết nối
• Thay thế dây kết nối
• Thay thế động cơ 5. Xử lý sự cố

Mã: SC 700-02

Lỗi lấy giấy ban đầu (ADF 1 lần) Ngay cả khi động cơ tay lấy giấy quay, cảm biến vị trí gốc của tay lấy giấy vẫn không phát hiện.

Nguyên nhân:

• Lỗi cảm biến vị trí gốc của cần lấy (lỗi đầu ra)
• Lỗi động cơ lấy (không quay)
• Lỗi bộ điều khiển

Biện pháp khắc phục:

• -01, 02. Kiểm tra kết nối cảm biến và kết nối động cơ
• Thay thế dây kết nối cảm biến và kết nối động cơ
• Thay thế cảm biến
• Thay thế động cơ
• Thay thế bộ điều khiển -04, 05, 06, 07, 09
• Kiểm tra kết nối
• Thay thế dây kết nối
• Thay thế động cơ 5. Xử lý sự cố

Mã số: SC 700-04

Lỗi động cơ nạp giấy (ADF 1 lần) Khi phát hiện tín hiệu thông báo lỗi trong quá trình động cơ hoạt động.

Nguyên nhân:

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Dây kết nối bị hỏng
• Quá tải

Biện pháp khắc phục:

• -01, 02. Kiểm tra kết nối dây kết nối cảm biến và dây kết nối động cơ
• Thay thế dây kết nối cảm biến và dây kết nối động cơ
• Thay thế cảm biến
• Thay thế động cơ
• Thay thế bộ điều khiển -04, 05, 06, 07, 09
• Kiểm tra kết nối dây kết nối
• Thay thế dây kết nối
• Thay thế động cơ 5. Xử lý sự cố

Mã: SC 700-05

Lỗi động cơ kéo ra (ADF 1 lần) Khi phát hiện tín hiệu thông báo lỗi trong quá trình điều khiển động cơ.

Nguyên nhân:

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Dây kết nối bị hỏng
• Quá tải

Biện pháp khắc phục:

• -01, 02 . Kiểm tra kết nối dây kết nối cảm biến và dây kết nối động cơ
• Thay thế dây kết nối cảm biến và dây kết nối động cơ
• Thay thế cảm biến
• Thay thế động cơ
• Thay thế bộ điều khiển -04, 05, 06, 07, 09
• Kiểm tra kết nối dây kết nối
• Thay thế dây kết nối
• Thay thế động cơ

Mã: SC 700-06

Lỗi động cơ trung gian (ADF 1 lần) Khi phát hiện tín hiệu thông báo lỗi trong quá trình điều khiển động cơ.

Nguyên nhân:

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Dây kết nối bị hỏng
• Quá tải

Biện pháp khắc phục:

• -01, 02. Kiểm tra kết nối dây kết nối cảm biến và dây kết nối động cơ
• Thay thế dây kết nối cảm biến và dây kết nối động cơ
• Thay thế cảm biến
• Thay thế động cơ
• Thay thế bộ điều khiển -04, 05, 06, 07, 09
• Kiểm tra kết nối dây kết nối
• Thay thế dây kết nối
• Thay thế động cơ

Mã: SC 700-07

Lỗi động cơ quét (ADF 1 lần) Khi phát hiện tín hiệu thông báo lỗi trong thời gian điều khiển động cơ.

Nguyên nhân:

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Dây kết nối bị hỏng
• Quá tải

Biện pháp khắc phục:

• -01, 02. Kiểm tra kết nối dây kết nối cảm biến và dây kết nối động cơ
• Thay thế dây kết nối cảm biến và dây kết nối động cơ
• Thay thế cảm biến
• Thay thế động cơ
• Thay thế bộ điều khiển -04, 05, 06, 07, 09
• Kiểm tra kết nối dây kết nối
• Thay thế dây kết nối
• Thay thế động cơ

Mã: SC 700-09

Lỗi động cơ ra giấy (ADF 1 lần) Khi phát hiện tín hiệu thông báo lỗi trong quá trình động cơ hoạt động.

Nguyên nhân:

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Dây kết nối bị hỏng
• Quá tải

Biện pháp khắc phục:

• -01, 02. Kiểm tra kết nối dây kết nối cảm biến và dây kết nối động cơ
• Thay thế dây kết nối cảm biến và dây kết nối động cơ
• Thay thế cảm biến
• Thay thế động cơ
• Thay thế bộ điều khiển -04, 05, 06, 07, 09
• Kiểm tra kết nối dây kết nối
• Thay thế dây kết nối
• Thay thế động cơ

Mã: SC 701-02

Lỗi trình điều khiển động cơ lấy mẫu ban đầu (ADF 1 lần) Khi chức năng bảo vệ của IC trình điều khiển động cơ phát hiện:

• Quá dòng
• Nóng và lỗi được đưa ra

Nguyên nhân:

• IC điều khiển động cơ phát hiện lỗi

Biện pháp khắc phục:

• Kiểm tra kết nối dây kết nối động cơ
• Kiểm tra giấy vụn trong đường vận chuyển và vật lạ nhiễm bẩn trong bộ truyền động
• Thay thế dây kết nối động cơ
• Thay thế động cơ
• Thay thế bộ điều khiển

Mã: SC 701-03

Lỗi trình điều khiển động cơ nạp giấy (ARDF) Phát hiện tín hiệu lỗi từ trình điều khiển động cơ

Nguyên nhân:

• Ngắt kết nối bộ mã hóa
• Đầu nối bộ mã hóa bị rớt
• Bộ mã hóa bị lỗi
• Quá tải
• Động cơ bị hỏng

Biện pháp khắc phục:

• Thay thế dây kết nối mã hóa
• Kiểm tra kết nối dây kết nối
• Thay thế động cơ

Mã: SC 701-08

Lỗi trình điều khiển động cơ thoát giấy (ARDF) Phát hiện tín hiệu lỗi từ trình điều khiển động cơ.

Nguyên nhân:

• Ngắt kết nối bộ mã hóa
• Đầu nối bộ mã hóa bị rớt
• Bộ mã hóa bị lỗi
• Quá tải
• Động cơ bị hỏng

Biện pháp khắc phục:

• Thay thế dây kết nối mã hóa
• Kiểm tra kết nối dây kết nối
• Thay thế động cơ

Mã: SC 702-01

Lỗi chặn thiết bị bảo vệ 1 (ARDF) Khi nguồn điện 5V gốc được BẬT, thiết bị bảo vệ chặn hệ thống nguồn điện 24V được phát hiện.

Nguyên nhân:

• Bất kỳ động cơ cấp liệu, động cơ vận chuyển, solenoid đảo ngược, solenoid nạp giấy, bộ ly hợp nạp giấy và động cơ QUẠT nào bị lỗi, xảy ra hiện tượng đoản mạch dây kết nối và thiết bị bảo vệ của hệ thống cung cấp điện 24V bị chặn.

Biện pháp khắc phục:

• Thay thế cầu chì hoặc bảng mạch bị nổ
• Thay thế các bộ phận bị ngắn mạch

Mã: SC 702-02

Lỗi chặn thiết bị bảo vệ 2 (ARDF) Khi nguồn điện 5V gốc được BẬT, thiết bị bảo vệ chặn hệ thống nguồn điện 24V OUT được phát hiện.

Nguyên nhân:

• Hệ thống cung cấp điện 24VOUT bị lỗi cuộn dây điện hoặc xảy ra hiện tượng đoản mạch.

Biện pháp khắc phục:

• Thay thế cầu chì hoặc bảng mạch bị nổ
• Thay thế các bộ phận bị ngắn mạch

Mã: SC 702-03

Lỗi chặn thiết bị bảo vệ 3 (ARDF) Khi nguồn điện 5V gốc được BẬT, thiết bị bảo vệ chặn hệ thống nguồn điện 5VE được phát hiện.

Nguyên nhân:

• Cảm biến bị lỗi hoặc xảy ra hiện tượng đoản mạch dây điện trong hệ thống cung cấp điện 5VE.

Biện pháp khắc phục:

• Thay thế cầu chì hoặc bảng mạch bị nổ
• Thay thế các bộ phận bị ngắn mạch

Mã: SC 702-04

Lỗi chặn thiết bị bảo vệ 4 (ADF 1 lần) Động cơ bị lỗi ở bất kỳ động cơ thu, tem hoàn thiện, động cơ tấm đế hoặc động cơ quạt, hoặc xảy ra hiện tượng đoản mạch dây kết nối và thiết bị bảo vệ của hệ thống cung cấp điện không liên động sẽ chặn lại.

Nguyên nhân:

• Động cơ bị lỗi hoặc xảy ra hiện tượng đoản mạch dây điện trong hệ thống cung cấp điện không liên động.

Biện pháp khắc phục:

• Thay thế cầu chì hoặc bảng mạch bị nổ
• Thay thế các bộ phận bị ngắn mạch

Mã: SC 702-05

Lỗi chặn thiết bị bảo vệ 5 (ADF 1 lần) Động cơ bị lỗi ở động cơ nạp giấy, động cơ kéo ra, động cơ trung gian, động cơ máy quét hoặc động cơ ra giấy hoặc xảy ra hiện tượng đoản mạch dây kết nối và thiết bị bảo vệ của hệ thống cung cấp điện liên động bị chặn.

Nguyên nhân:

• Động cơ bị lỗi hoặc xảy ra hiện tượng đoản mạch dây điện trong hệ thống cung cấp điện liên động.

Biện pháp khắc phục:

• Thay thế cầu chì hoặc bảng mạch bị nổ
• Thay thế các bộ phận bị ngắn mạch

Mã: SC 720-03

Lỗi chặn thiết bị bảo vệ 1 (Máy hoàn thiện tấm 2K/3K) Phát hiện trạng thái lỗi chặn thiết bị bảo vệ (cầu chì đứt).

Nguyên nhân:

• Lỗi ngắn mạch
• Lỗi quá tải
• Lỗi động cơ
• Lỗi van điện từ

Biện pháp khắc phục:

• Kiểm tra dây kết nối
• Thay thế bộ điều khiển
• Thay thế động cơ
• Thay thế solenoid

Mã: SC 720-10

Lỗi động cơ vận chuyển đầu vào (máy hoàn thiện tấm 2K/3K) Trình điều khiển động cơ phát hiện trạng thái lỗi (lỗi điều khiển động cơ DC). (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC)

Nguyên nhân:

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Quá tải
• Bộ mã hóa bị lỗi

Biện pháp khắc phục:

• Kiểm tra kết nối động cơ
• Thay thế động cơ
• Thay thế bộ điều khiển

Mã: SC 720-11

Lỗi động cơ vận chuyển ngang (máy hoàn thiện tấm 2K/3K) Trình điều khiển động cơ phát hiện trạng thái lỗi (lỗi điều khiển động cơ DC). (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC)

Nguyên nhân:

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Quá tải
• Bộ mã hóa bị lỗi

Biện pháp khắc phục:

• Kiểm tra kết nối động cơ
• Thay thế động cơ
• Thay thế bộ điều khiển

Mã: SC 720-12

Lỗi động cơ vận chuyển Prestack (máy hoàn thiện tấm 2K/3K) Trình điều khiển động cơ phát hiện trạng thái lỗi (lỗi điều khiển động cơ DC). (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC)

Nguyên nhân:

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Quá tải
• Bộ mã hóa bị lỗi

Biện pháp khắc phục:

• Kiểm tra kết nối động cơ
• Thay thế động cơ
• Thay thế bộ điều khiển

Mã: SC 720-13

Lỗi động cơ vận chuyển trung gian (máy hoàn thiện tấm 2K/3K) Trình điều khiển động cơ phát hiện trạng thái lỗi (lỗi điều khiển động cơ DC). (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC)

Nguyên nhân:

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Quá tải
• Bộ mã hóa bị lỗi

Biện pháp khắc phục:

• Kiểm tra kết nối động cơ
• Thay thế động cơ
• Thay thế bộ điều khiển

Mã: SC 720-16

Lỗi động cơ thoát giấy (bộ hoàn thiện tờ 2K/3K) Trình điều khiển động cơ phát hiện trạng thái lỗi (lỗi điều khiển động cơ DC). (lần đầu tiên là thông báo kẹt giấy, lần thứ 2 là thông báo SC)

Nguyên nhân:

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Quá tải
• Bộ mã hóa bị lỗi

Biện pháp khắc phục:

• Kiểm tra kết nối động cơ
• Thay thế động cơ
• Thay thế bộ điều khiển

Mã: SC 720-20

Lỗi động cơ kẹp tách phía dưới (máy hoàn thiện tấm 2K/3K)

Nguyên nhân:

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Quá tải
• Bộ mã hóa bị lỗi (chỉ SC 720-25)
• Cảm biến vị trí ban đầu bị lỗi

Biện pháp khắc phục:

• Kiểm tra động cơ
• Kiểm tra kết nối cảm biến vị trí gốc
• Thay thế động cơ
• Thay thế cảm biến vị trí gốc
• Thay thế bộ điều khiển

Mã: SC 720-24

Lỗi động cơ tấm dẫn hướng đóng/mở giấy ra (bộ hoàn thiện tờ 2K/3K)

Nguyên nhân:

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Quá tải
• Bộ mã hóa bị lỗi (chỉ SC 720-25)
• Cảm biến vị trí ban đầu bị lỗi

Biện pháp khắc phục:

• Kiểm tra động cơ
• Kiểm tra kết nối cảm biến vị trí gốc
• Thay thế động cơ
• Thay thế cảm biến vị trí gốc
• Thay thế bộ điều khiển

Mã: SC 720-25

Lỗi động cơ đột (máy hoàn thiện tấm 2K/3K)

Nguyên nhân:

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Quá tải
• Bộ mã hóa bị lỗi (chỉ SC 720-25)
• Cảm biến vị trí ban đầu bị lỗi

Biện pháp khắc phục:

• Kiểm tra động cơ
• Kiểm tra kết nối cảm biến vị trí gốc
• Thay thế động cơ
• Thay thế cảm biến vị trí gốc
• Thay thế bộ điều khiển

Mã: SC 720-27

Lỗi động cơ dịch chuyển đột dập (máy hoàn thiện tấm 2K/3K)

Nguyên nhân:

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Quá tải
• Bộ mã hóa bị lỗi (chỉ SC 720-25)
• Cảm biến vị trí ban đầu bị lỗi

Biện pháp khắc phục:

• Kiểm tra động cơ
• Kiểm tra kết nối cảm biến vị trí gốc
• Thay thế động cơ
• Thay thế cảm biến vị trí gốc
• Thay thế bộ điều khiển

Mã: SC 720-28

Lỗi động cơ dịch chuyển phát hiện đăng ký theo chiều ngang (máy hoàn thiện tờ 2K/3K)

Nguyên nhân:

• Động cơ
• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Quá tải
• Bộ mã hóa bị lỗi (chỉ SC 720-25)
• Cảm biến vị trí ban đầu bị lỗi

Biện pháp khắc phục:

• Kiểm tra động cơ
• Kiểm tra kết nối cảm biến vị trí gốc
• Thay thế động cơ
• Thay thế cảm biến vị trí gốc
• Thay thế bộ điều khiển

Mã: SC 720-30

Lỗi động cơ Jogger (máy hoàn thiện tấm 2K/3K)

Nguyên nhân:

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Quá tải
• Bộ mã hóa bị lỗi (chỉ SC 720-25)
• Cảm biến vị trí ban đầu bị lỗi

Biện pháp khắc phục:

• Kiểm tra động cơ
• Kiểm tra kết nối cảm biến vị trí gốc
• Thay thế động cơ
• Thay thế cảm biến vị trí gốc
• Thay thế bộ điều khiển

Mã: SC 720-33

Lỗi động cơ dẫn động con lăn (máy hoàn thiện tấm 2K/3K)

Nguyên nhân:

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Quá tải
• Bộ mã hóa bị lỗi (chỉ SC 720-25)
• Cảm biến vị trí ban đầu bị lỗi

Biện pháp khắc phục:

• Kiểm tra động cơ
• Kiểm tra kết nối cảm biến vị trí gốc
• Thay thế động cơ
• Thay thế cảm biến vị trí gốc
• Thay thế bộ điều khiển

Mã: SC 720-41

Lỗi động cơ nhả (máy hoàn thiện tấm 2K/3K)

Nguyên nhân:

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Quá tải
• Bộ mã hóa bị lỗi (chỉ SC 720-25)
• Cảm biến vị trí ban đầu bị lỗi

Biện pháp khắc phục:

• Kiểm tra động cơ
• Kiểm tra kết nối cảm biến vị trí gốc
• Thay thế động cơ
• Thay thế cảm biến vị trí gốc
• Thay thế bộ điều khiển

Mã: SC 720-42

Lỗi động cơ dịch chuyển máy bấm cạnh (máy hoàn thiện tờ 2K/3K)

Nguyên nhân:

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Quá tải
• Bộ mã hóa bị lỗi (chỉ SC 720-25)
• Cảm biến vị trí ban đầu bị lỗi

Biện pháp khắc phục:

• Kiểm tra động cơ
• Kiểm tra kết nối cảm biến vị trí gốc
• Thay thế động cơ
• Thay thế cảm biến vị trí gốc
• Thay thế bộ điều khiển

Mã: SC 720-44

Lỗi động cơ bấm cạnh (máy hoàn thiện giấy 2K/3K)

Nguyên nhân:

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Quá tải
• Cảm biến vị trí ban đầu bị lỗi

Biện pháp khắc phục:

• Kiểm tra động cơ
• Kiểm tra kết nối cảm biến vị trí gốc
• Thay thế động cơ
• Thay thế cảm biến vị trí gốc
• Thay thế bộ điều khiển

Mã: SC 720-50

Lỗi động cơ Jogger Booklet (máy hoàn thiện tờ 2K/3K)

Nguyên nhân:

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Quá tải
• Bộ mã hóa bị lỗi (chỉ SC 720-25)
• Cảm biến vị trí ban đầu bị lỗi

Biện pháp khắc phục:

• Kiểm tra động cơ
• Kiểm tra kết nối cảm biến vị trí gốc
• Thay thế động cơ
• Thay thế cảm biến vị trí gốc
• Thay thế bộ điều khiển

Mã: SC 720-51

Lỗi động cơ dịch chuyển kẹp điều chỉnh sách mỏng (máy hoàn thiện tờ 2K/3K)

Nguyên nhân:

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Quá tải
• Bộ mã hóa bị lỗi (chỉ SC 720-25)
• Cảm biến vị trí ban đầu bị lỗi

Biện pháp khắc phục:

• Kiểm tra động cơ
• Kiểm tra kết nối cảm biến vị trí gốc
• Thay thế động cơ
• Thay thế cảm biến vị trí gốc
• Thay thế bộ điều khiển

Mã: SC 720-53

Sách hướng dẫn tham khảo Lỗi động cơ hàng rào (bộ hoàn thiện tấm 2K/3K)

Nguyên nhân:

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Quá tải
• Bộ mã hóa bị lỗi (chỉ SC 720-25)
• Cảm biến vị trí ban đầu bị lỗi

Biện pháp khắc phục:

• Kiểm tra động cơ
• Kiểm tra kết nối cảm biến vị trí gốc
• Thay thế động cơ
• Thay thế cảm biến vị trí gốc
• Thay thế bộ điều khiển

Mã: SC 720-60

Lỗi động cơ bấm ghim sách (máy hoàn thiện tờ 2K/3K)

Nguyên nhân:

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Quá tải
• Cảm biến vị trí ban đầu bị lỗi

Biện pháp khắc phục:

• Kiểm tra động cơ
• Kiểm tra kết nối cảm biến vị trí gốc
• Thay thế động cơ
• Thay thế cảm biến vị trí gốc
• Thay thế bộ điều khiển

Mã: SC 720-62

Lỗi động cơ vận chuyển con lăn chuyển (máy hoàn thiện tấm 2K/3K)

Nguyên nhân:

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Quá tải
• Bộ mã hóa bị lỗi

Biện pháp khắc phục:

• Kiểm tra động cơ
• Thay thế động cơ
• Thay thế bộ điều khiển

Mã: SC 720-63

Lỗi động cơ vận chuyển gấp (máy hoàn thiện tấm 2K/3K)

Nguyên nhân:

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Quá tải
• Bộ mã hóa bị lỗi

Biện pháp khắc phục:

• Kiểm tra động cơ
• Thay thế động cơ
• Thay thế bộ điều khiển

Mã: SC 720-65

Lỗi động cơ gấp ép (máy hoàn thiện tờ 2K/3K)

Nguyên nhân:

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Quá tải
• Bộ mã hóa bị lỗi (chỉ SC 720-25)
• Cảm biến vị trí ban đầu bị lỗi

Biện pháp khắc phục:

• Kiểm tra động cơ
• Kiểm tra kết nối cảm biến vị trí gốc
• Thay thế động cơ
• Thay thế cảm biến vị trí gốc
• Thay thế bộ điều khiển

Mã: SC 720-70

Lỗi động cơ vận chuyển gấp (máy hoàn thiện tờ 2K/3K)

• Bộ điều khiển động cơ phát hiện lỗi (quá tải) (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong quá trình hạ xuống, cảm biến bề mặt giấy vẫn phát hiện giấy ngay cả sau khi thời gian định trước (t0sec) trôi qua (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong quá trình nâng lên, cảm biến bề mặt giấy không thể phát hiện bề mặt giấy ngay cả sau khi thời gian định trước (t1sec) trôi qua (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).

Nguyên nhân:

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Quá tải
• Cảm biến vị trí ban đầu bị lỗi

Biện pháp khắc phục:

• Kiểm tra động cơ
• Kiểm tra kết nối cảm biến vị trí gốc
• Thay thế động cơ
• Thay thế cảm biến vị trí gốc
• Thay thế bộ điều khiển

Mã: SC 720-71

Lỗi động cơ chuyển số (máy hoàn thiện tấm 2K/3K)

Nguyên nhân:

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Quá tải
• Bộ mã hóa bị lỗi (chỉ SC 720-25)
• Cảm biến vị trí ban đầu bị lỗi

Biện pháp khắc phục:•

• Kiểm tra động cơ
• Kiểm tra kết nối cảm biến vị trí gốc
• Thay thế động cơ
• Thay thế cảm biến vị trí gốc
• Thay thế bộ điều khiển

Mã: SC 720-72

Lỗi động cơ phía trước Shift Jogger (máy hoàn thiện tấm 2K/3K)

Nguyên nhân:

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Quá tải
• Bộ mã hóa bị lỗi (chỉ SC 720-25)
• Cảm biến vị trí ban đầu bị lỗi

Biện pháp khắc phục:

• Kiểm tra động cơ
• Kiểm tra kết nối cảm biến vị trí gốc
• Thay thế động cơ
• Thay thế cảm biến vị trí gốc
• Thay thế bộ điều khiển

Mã: SC 720-73

Lỗi động cơ phía sau Shift Jogger (máy hoàn thiện tấm 2K/3K)

Nguyên nhân:

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Quá tải
• Bộ mã hóa bị lỗi (chỉ SC 720-25)
• Cảm biến vị trí ban đầu bị lỗi

Biện pháp khắc phục:

• Kiểm tra động cơ
• Kiểm tra kết nối cảm biến vị trí gốc
• Thay thế động cơ
• Thay thế cảm biến vị trí gốc
• Thay thế bộ điều khiển

Mã: SC 720-74

Lỗi động cơ Shift Jogger Retreat (máy hoàn thiện tấm 2K/3K)

Nguyên nhân:

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Quá tải
• Bộ mã hóa bị lỗi (chỉ SC 720-25)
• Cảm biến vị trí ban đầu bị lỗi

Biện pháp khắc phục:

• Kiểm tra động cơ
• Kiểm tra kết nối cảm biến vị trí gốc
• Thay thế động cơ
• Thay thế cảm biến vị trí gốc
• Thay thế bộ điều khiển

Mã: SC 720-75

Lỗi động cơ đảo ngược con lăn (máy hoàn thiện tấm 2K/3K)

Nguyên nhân:

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Quá tải
• Cảm biến vị trí ban đầu bị lỗi

Biện pháp khắc phục:

• Kiểm tra động cơ
• Kiểm tra kết nối cảm biến vị trí gốc
• Thay thế động cơ
• Thay thế cảm biến vị trí gốc
• Thay thế bộ điều khiển

Mã: SC 720-77

Lỗi động cơ dẫn hướng cạnh (máy hoàn thiện tấm 2K/3K)

Nguyên nhân:

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Quá tải
• Bộ mã hóa bị lỗi (chỉ SC 720-25)
• Cảm biến vị trí ban đầu bị lỗi

Biện pháp khắc phục:

• Kiểm tra động cơ
• Kiểm tra kết nối cảm biến vị trí gốc
• Thay thế động cơ
• Thay thế cảm biến vị trí gốc
• Thay thế bộ điều khiển

Mã: SC 720-78

Lỗi động cơ ép phía sau (máy hoàn thiện tấm 2K/3K)

Nguyên nhân:

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Quá tải
• Cảm biến vị trí ban đầu bị lỗi

Biện pháp khắc phục:

• Kiểm tra động cơ
• Kiểm tra kết nối cảm biến vị trí gốc
• Thay thế động cơ
• Thay thế cảm biến vị trí gốc
• Thay thế bộ điều khiển

Mã: SC 721-03

Lỗi chặn thiết bị bảo vệ 1 (bộ hoàn thiện tấm 1K) Phát hiện cầu chì nổ

Nguyên nhân:

• Quá dòng (board bị lỗi, dây kết nối bị ngắn mạch, solenoid bị lỗi) (chỉ 721-03)
• Động cơ bị lỗi (không bao gồm 721-03)
• Đầu nối bị ngắt kết nối (không bao gồm 721-03)
• Quá tải (không bao gồm 721-03)
• Lỗi bộ mã hóa (720-10, 11, 17, 25, 44)
• Lỗi cảm biến vị trí ban đầu (không bao gồm 721-03, 10, 11, 17, 70 và 80)
• Lỗi cảm biến lùi (chỉ 721-42)
• Kẹt kim (721-44)
• Lỗi cảm biến vị trí ban đầu (HP lưỡi gấp) (721-52)
• Lỗi cảm biến vị trí ban đầu (HP cam gấp) (721-52)
• Lỗi cảm biến bề mặt giấy (Chỉ 721-70)

Biện pháp khắc phục:

• Thay thế bộ điều khiển
• Thay thế dây kết nối
• Thay thế động cơ (trừ SC 721-03)
• Đặt lại đầu nối (trừ SC 721-03)
• Thay thế ống điện từ (chỉ SC 721-03)
• Thay thế cảm biến vị trí ban đầu (trừ SC 721-03, 10, 11, 17, 80)

Mã: SC 721-10

Động cơ vận chuyển 1 Lỗi (Máy hoàn thiện tờ 1K) Trình điều khiển động cơ phát hiện trạng thái lỗi (Lỗi điều khiển động cơ DC) (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).

Nguyên nhân:

• Quá dòng (board bị lỗi, dây kết nối bị ngắn mạch, solenoid bị lỗi) (chỉ 721-03)
• Động cơ bị lỗi (không bao gồm 721-03)
• Đầu nối bị ngắt kết nối (không bao gồm 721-03)
• Quá tải (không bao gồm 721-03)
• Lỗi bộ mã hóa (720-10, 11, 17, 25, 44)
• Lỗi cảm biến vị trí ban đầu (không bao gồm 721-03, 10, 11, 17, 70 và 80)
• Lỗi cảm biến lùi (chỉ 721-42)
• Kẹt kim (721-44)
• Lỗi cảm biến vị trí ban đầu (HP lưỡi gấp) (721-52)
• Lỗi cảm biến vị trí ban đầu (HP cam gấp) (721-52)
• Lỗi cảm biến bề mặt giấy (Chỉ 721-70)

Biện pháp khắc phục:

• Thay thế bộ điều khiển
• Thay thế dây kết nối
• Thay thế động cơ (trừ SC 721-03)
• Đặt lại đầu nối (trừ SC 721-03)
• Thay thế ống điện từ (chỉ SC 721-03)
• Thay thế cảm biến vị trí ban đầu (trừ SC 721-03, 10, 11, 17, 80)

Mã: SC 721-11

Lỗi động cơ vận chuyển 2 (máy hoàn thiện tờ 1K) Trình điều khiển động cơ phát hiện trạng thái lỗi (lỗi điều khiển động cơ DC) (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).

Nguyên nhân:

• Quá dòng (board bị lỗi, dây kết nối bị ngắn mạch, solenoid bị lỗi) (chỉ 721-03)
• Động cơ bị lỗi (không bao gồm 721-03)
• Đầu nối bị ngắt kết nối (không bao gồm 721-03)
• Quá tải (không bao gồm 721-03)
• Lỗi bộ mã hóa (720-10, 11, 17, 25, 44)
• Lỗi cảm biến vị trí ban đầu (không bao gồm 721-03, 10, 11, 17, 70 và 80)
• Lỗi cảm biến lùi (chỉ 721-42)
• Kẹt kim (721-44)
• Lỗi cảm biến vị trí ban đầu (HP lưỡi gấp) (721-52)
• Lỗi cảm biến vị trí ban đầu (HP cam gấp) (721-52)
• Lỗi cảm biến bề mặt giấy (Chỉ 721-70)

Biện pháp khắc phục:

• Thay thế bộ điều khiển
• Thay thế dây kết nối
• Thay thế động cơ (trừ SC 721-03)
• Đặt lại đầu nối (trừ SC 721-03)
• Thay thế ống điện từ (chỉ SC 721-03)
• Thay thế cảm biến vị trí ban đầu (trừ SC 721-03, 10, 11, 17, 80)

Mã: SC 721-17

Lỗi động cơ đẩy giấy 2 (bộ hoàn thiện tờ 1K) Trình điều khiển động cơ phát hiện trạng thái lỗi (lỗi điều khiển động cơ DC) (lần đầu tiên là thông báo kẹt giấy, lần thứ 2 là thông báo SC).

Nguyên nhân:

• Quá dòng (board bị lỗi, dây kết nối bị ngắn mạch, solenoid bị lỗi) (chỉ 721-03)
• Động cơ bị lỗi (không bao gồm 721-03)
• Đầu nối bị ngắt kết nối (không bao gồm 721-03)
• Quá tải (không bao gồm 721-03)
• Lỗi bộ mã hóa (720-10, 11, 17, 25, 44)
• Lỗi cảm biến vị trí ban đầu (không bao gồm 721-03, 10, 11, 17, 70 và 80)
• Lỗi cảm biến lùi (chỉ 721-42)
• Kẹt kim (721-44)
• Lỗi cảm biến vị trí ban đầu (HP lưỡi gấp) (721-52)
• Lỗi cảm biến vị trí ban đầu (HP cam gấp) (721-52)
• Lỗi cảm biến bề mặt giấy (Chỉ 721-70)

Biện pháp khắc phục:

• Thay thế bộ điều khiển
• Thay thế dây kết nối
• Thay thế động cơ (trừ SC 721-03)
• Đặt lại đầu nối (trừ SC 721-03)
• Thay thế ống điện từ (chỉ SC 721-03)
• Thay thế cảm biến vị trí ban đầu (trừ SC 721-03, 10, 11, 17, 80)

Mã: SC 721-24

Lỗi động cơ đóng/mở tấm dẫn hướng ra giấy (bộ hoàn thiện tờ 1K)

• Trong khi di chuyển về vị trí ban đầu, không thể phát hiện vị trí ban đầu trong một xung được xác định trước (xung p0) (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong khi di chuyển khỏi vị trí ban đầu, vị trí ban đầu được phát hiện trong thời gian dài hơn xung được xác định trước (xung p1) (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Xung trở về vị trí ban đầu và xung đến từ vị trí ban đầu trong quá trình hoạt động bình thường được tính toán và đo lường. Các xung gấp 1,5-2 lần xung hoạt động bình thường được lấy là p0 và p1.

Nguyên nhân:

• Quá dòng (board bị lỗi, dây kết nối bị ngắn mạch, solenoid bị lỗi) (chỉ 721-03)
• Động cơ bị lỗi (không bao gồm 721-03)
• Đầu nối bị ngắt kết nối (không bao gồm 721-03)
• Quá tải (không bao gồm 721-03)
• Lỗi bộ mã hóa (720-10, 11, 17, 25, 44)
• Lỗi cảm biến vị trí ban đầu (không bao gồm 721-03, 10, 11, 17, 70 và 80)
• Lỗi cảm biến lùi (chỉ 721-42)
• Kẹt kim (721-44)
• Lỗi cảm biến vị trí ban đầu (HP lưỡi gấp) (721-52)
• Lỗi cảm biến vị trí ban đầu (HP cam gấp) (721-52)
• Lỗi cảm biến bề mặt giấy (Chỉ 721-70)

Biện pháp khắc phục:

• Thay thế bộ điều khiển
• Thay thế dây kết nối
• Thay thế động cơ (trừ SC 721-03)
• Đặt lại đầu nối (trừ SC 721-03)
• Thay thế ống điện từ (chỉ SC 721-03)
• Thay thế cảm biến vị trí ban đầu (trừ SC 721-03, 10, 11, 17, 80)

Mã: SC 721-25

Lỗi động cơ dẫn động đột dập (máy hoàn thiện tờ 1K)

• Trong quá trình di chuyển về vị trí ban đầu, vị trí ban đầu không thể được phát hiện trong khoảng thời gian định trước (t0 giây) (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong quá trình di chuyển khỏi vị trí ban đầu, vị trí ban đầu vẫn được phát hiện ngay cả sau khi khoảng thời gian định trước (t1 giây) đã trôi qua (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Không thể đếm đầu ra từ bộ mã hóa trong một số lần định trước trong khoảng thời gian định trước (t0 giây) (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Thời gian để trở về vị trí ban đầu mà không xảy ra lỗi, thời gian đi từ vị trí ban đầu và thời gian mà đầu ra của bộ mã hóa có thể được đếm trong quá trình hoạt động bình thường, được lấy là t0, t1 và t2.

Nguyên nhân:

• Quá dòng (board bị lỗi, dây kết nối bị ngắn mạch, solenoid bị lỗi) (chỉ 721-03)
• Động cơ bị lỗi (không bao gồm 721-03)
• Đầu nối bị ngắt kết nối (không bao gồm 721-03)
• Quá tải (không bao gồm 721-03)
• Lỗi bộ mã hóa (720-10, 11, 17, 25, 44)
• Lỗi cảm biến vị trí ban đầu (không bao gồm 721-03, 10, 11, 17, 70 và 80)
• Lỗi cảm biến lùi (chỉ 721-42)
• Kẹt kim (721-44)
• Lỗi cảm biến vị trí ban đầu (HP lưỡi gấp) (721-52)
• Lỗi cảm biến vị trí ban đầu (HP cam gấp) (721-52)
• Lỗi cảm biến bề mặt giấy (Chỉ 721-70)

Biện pháp khắc phục:

• Thay thế bộ điều khiển
• Thay thế dây kết nối
• Thay thế động cơ (trừ SC 721-03)
• Đặt lại đầu nối (trừ SC 721-03)
• Thay thế ống điện từ (chỉ SC 721-03)
• Thay thế cảm biến vị trí ban đầu (trừ SC 721-03, 10, 11, 17, 80)

Mã: SC 721-27

Lỗi động cơ dịch chuyển đột dập (máy hoàn thiện tấm 1K)

Nguyên nhân:

• Quá dòng (board bị lỗi, dây kết nối bị ngắn mạch, solenoid bị lỗi) (chỉ 721-03)
• Động cơ bị lỗi (không bao gồm 721-03)
• Đầu nối bị ngắt kết nối (không bao gồm 721-03)
• Quá tải (không bao gồm 721-03)
• Lỗi bộ mã hóa (720-10, 11, 17, 25, 44)
• Lỗi cảm biến vị trí ban đầu (không bao gồm 721-03, 10, 11, 17, 70 và 80)
• Lỗi cảm biến lùi (chỉ 721-42)
• Kẹt kim (721-44)
• Lỗi cảm biến vị trí ban đầu (HP lưỡi gấp) (721-52)
• Lỗi cảm biến vị trí ban đầu (HP cam gấp) (721-52)
• Lỗi cảm biến bề mặt giấy (Chỉ 721-70)

Biện pháp khắc phục:

• Thay thế bộ điều khiển
• Thay thế dây kết nối
• Thay thế động cơ (trừ SC 721-03)
• Đặt lại đầu nối (trừ SC 721-03)
• Thay thế ống điện từ (chỉ SC 721-03)
• Thay thế cảm biến vị trí ban đầu (trừ SC 721-03, 10, 11, 17, 80)

Mã: SC 721-28

Lỗi phát hiện đăng ký ngang của máy đục lỗ (máy hoàn thiện tờ 1K)

Nguyên nhân:

• Quá dòng (board bị lỗi, dây kết nối bị ngắn mạch, solenoid bị lỗi) (chỉ 721-03)
• Động cơ bị lỗi (không bao gồm 721-03)
• Đầu nối bị ngắt kết nối (không bao gồm 721-03)
• Quá tải (không bao gồm 721-03)
• Lỗi bộ mã hóa (720-10, 11, 17, 25, 44)
• Lỗi cảm biến vị trí ban đầu (không bao gồm 721-03, 10, 11, 17, 70 và 80)
• Lỗi cảm biến lùi (chỉ 721-42)
• Kẹt kim (721-44)
• Lỗi cảm biến vị trí ban đầu (HP lưỡi gấp) (721-52)
• Lỗi cảm biến vị trí ban đầu (HP cam gấp) (721-52)
• Lỗi cảm biến bề mặt giấy (Chỉ 721-70)

Biện pháp khắc phục:

• Thay thế bộ điều khiển
• Thay thế dây kết nối
• Thay thế động cơ (trừ SC 721-03)
• Đặt lại đầu nối (trừ SC 721-03)
• Thay thế ống điện từ (chỉ SC 721-03)
• Thay thế cảm biến vị trí ban đầu (trừ SC 721-03, 10, 11, 17, 80)

Mã: SC 721-30

Động cơ Jogger 1 Lỗi (Bộ hoàn thiện tờ 1K)

Nguyên nhân:

• Quá dòng (board bị lỗi, dây kết nối bị ngắn mạch, solenoid bị lỗi) (chỉ *721-03)
• Động cơ bị lỗi (*không bao gồm 721-03)
• Đầu nối bị ngắt kết nối (*không bao gồm 721-03)
• Quá tải (*không bao gồm 721-03)
• Lỗi bộ mã hóa (*720-10, 11, 17, 25, 44)
• Lỗi cảm biến vị trí ban đầu (*không bao gồm 721-03, 10, 11, 17, 70 và 80)
• Lỗi cảm biến lùi (*chỉ *721-42)
• Kẹt kim (*721-44)
• Lỗi cảm biến vị trí ban đầu (HP lưỡi gấp) (*721-52)
• Lỗi cảm biến vị trí ban đầu (HP cam gấp) (*721-52)
• Lỗi cảm biến bề mặt giấy (*Chỉ 721-70)

Biện pháp khắc phục:

• Thay thế bộ điều khiển
• Thay thế dây kết nối
• Thay thế động cơ (*trừ SC 721-03)
• Đặt lại đầu nối (*trừ SC 721-03)
• Thay thế ống điện từ (*chỉ SC 721-03)
• Thay thế cảm biến vị trí ban đầu (*trừ SC 721-03, 10, 11, 17, 80)

Mã: SC 721-33

Lỗi động cơ con lăn (máy hoàn thiện tấm 1K)

Nguyên nhân:

• Quá dòng (board bị lỗi, dây kết nối bị ngắn mạch, solenoid bị lỗi) (chỉ *721-03)
• Động cơ bị lỗi (*không bao gồm 721-03)
• Đầu nối bị ngắt kết nối (*không bao gồm 721-03)
• Quá tải (*không bao gồm 721-03)
• Lỗi bộ mã hóa (*720-10, 11, 17, 25, 44)
• Lỗi cảm biến vị trí ban đầu (*không bao gồm 721-03, 10, 11, 17, 70 và 80)
• Lỗi cảm biến lùi (*chỉ *721-42)
• Kẹt kim (*721-44)
• Lỗi cảm biến vị trí ban đầu (HP lưỡi gấp) (*721-52)
• Lỗi cảm biến vị trí ban đầu (HP cam gấp) (*721-52)
• Lỗi cảm biến bề mặt giấy (*Chỉ 721-70)

Biện pháp khắc phục:

• Thay thế bộ điều khiển
• Thay thế dây kết nối
• Thay thế động cơ (*trừ SC 721-03)
• Đặt lại đầu nối (*trừ SC 721-03)
• Thay thế ống điện từ (*chỉ SC 721-03)
• Thay thế cảm biến vị trí ban đầu (*trừ SC 721-03, 10, 11, 17, 80)

Mã: SC 721-41

Lỗi động cơ nhả (máy hoàn thiện tờ 1K)

• Trong khi di chuyển về vị trí ban đầu, vị trí ban đầu không thể được phát hiện trong một xung được xác định trước (xung p0) (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong khi di chuyển khỏi vị trí ban đầu, vị trí ban đầu được phát hiện ngay cả sau khi xung được xác định trước (xung p1) đã trôi qua (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC). Xung trở về vị trí ban đầu và xung đến từ vị trí ban đầu trong quá trình vận hành bình thường được tính toán và đo lường. Các xung gấp 1,5-2 lần xung hoạt động bình thường được coi là p0 và p1.

Nguyên nhân:

• Quá dòng (board bị lỗi, dây kết nối bị ngắn mạch, solenoid bị lỗi) (chỉ *721-03)
• Động cơ bị lỗi (*không bao gồm 721-03)
• Đầu nối bị ngắt kết nối (*không bao gồm 721-03)
• Quá tải (*không bao gồm 721-03)
• Lỗi bộ mã hóa (*720-10, 11, 17, 25, 44)
• Lỗi cảm biến vị trí ban đầu (*không bao gồm 721-03, 10, 11, 17, 70 và 80)
• Lỗi cảm biến lùi (*chỉ *721-42)
• Kẹt kim (*721-44)
• Lỗi cảm biến vị trí ban đầu (HP lưỡi gấp) (*721-52)
• Lỗi cảm biến vị trí ban đầu (HP cam gấp) (*721-52)
• Lỗi cảm biến bề mặt giấy (*Chỉ 721-70)

Biện pháp khắc phục:

• Thay thế bộ điều khiển
• Thay thế dây kết nối
• Thay thế động cơ (*trừ SC 721-03)
• Đặt lại đầu nối (*trừ SC 721-03)
• Thay thế ống điện từ (*chỉ SC 721-03)
• Thay thế cảm biến vị trí ban đầu (*trừ SC 721-03, 10, 11, 17, 80)

Mã: SC 721-42

Lỗi động cơ dịch chuyển máy bấm ghim (máy hoàn thiện tờ 1K)

• Trong khi di chuyển về vị trí ban đầu, không thể phát hiện vị trí ban đầu trong xung được xác định trước (xung p0) (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong khi di chuyển khỏi vị trí ban đầu, vị trí ban đầu được phát hiện ngay cả sau khi xung được xác định trước (xung p1) đã trôi qua (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong khi di chuyển khỏi vị trí ban đầu, không thể phát hiện cảm biến lùi BẬT ngay cả sau khi xung được xác định trước (xung p2) đã trôi qua (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong quá trình khởi tạo, cảm biến lùi BẬT được phát hiện đồng thời khi phát hiện vị trí ban đầu (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC). Xung trở về vị trí ban đầu và xung đến từ vị trí ban đầu trong quá trình hoạt động bình thường được tính toán và đo lường. Các xung gấp 1,5-2 lần xung hoạt động bình thường được lấy là p0, p1 và p2.

Nguyên nhân:

• Quá dòng (board bị lỗi, dây kết nối bị ngắn mạch, solenoid bị lỗi) (chỉ *721-03)
• Động cơ bị lỗi (*không bao gồm 721-03)
• Đầu nối bị ngắt kết nối (*không bao gồm 721-03)
• Quá tải (*không bao gồm 721-03)
• Lỗi bộ mã hóa (*720-10, 11, 17, 25, 44)
• Lỗi cảm biến vị trí ban đầu (*không bao gồm 721-03, 10, 11, 17, 70 và 80)
• Lỗi cảm biến lùi (*chỉ *721-42)
• Kẹt kim (*721-44)
• Lỗi cảm biến vị trí ban đầu (HP lưỡi gấp) (*721-52)
• Lỗi cảm biến vị trí ban đầu (HP cam gấp) (*721-52)
• Lỗi cảm biến bề mặt giấy (*Chỉ 721-70)

Biện pháp khắc phục:

• Thay thế bộ điều khiển
• Thay thế dây kết nối
• Thay thế động cơ (*trừ SC 721-03)
• Đặt lại đầu nối (*trừ SC 721-03)
• Thay thế ống điện từ (*chỉ SC 721-03)
• Thay thế cảm biến vị trí ban đầu (*trừ SC 721-03, 10, 11, 17, 80)

Mã: SC 721-44

Lỗi động cơ bấm ghim (máy hoàn thiện tờ 1K)

• Trong khi di chuyển về vị trí ban đầu, vị trí ban đầu không thể được phát hiện ngay cả sau khi thời gian định trước (t0 giây) đã trôi qua (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong khi di chuyển khỏi vị trí ban đầu, vị trí ban đầu vẫn được phát hiện ngay cả sau khi thời gian định trước (t1 giây) đã trôi qua (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong khi điều khiển động cơ, đầu ra từ bộ mã hóa không thể được đếm trong một số lần định trước trong một khoảng thời gian định trước (t0 giây) (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC). Thời gian để trở về vị trí ban đầu mà không xảy ra lỗi, thời gian đến từ vị trí ban đầu và thời gian mà đầu ra của bộ mã hóa có thể được đếm trong quá trình hoạt động bình thường, được lấy là t0, t1 và t2.

Nguyên nhân:

• Quá dòng (board bị lỗi, dây kết nối bị ngắn mạch, solenoid bị lỗi) (chỉ *721-03)
• Động cơ bị lỗi (*không bao gồm 721-03)
• Đầu nối bị ngắt kết nối (*không bao gồm 721-03)
• Quá tải (*không bao gồm 721-03)
• Lỗi bộ mã hóa (*720-10, 11, 17, 25, 44)
• Lỗi cảm biến vị trí ban đầu (*không bao gồm 721-03, 10, 11, 17, 70 và 80)
• Lỗi cảm biến lùi (*chỉ *721-42)
• Kẹt kim (*721-44)
• Lỗi cảm biến vị trí ban đầu (HP lưỡi gấp) (*721-52)
• Lỗi cảm biến vị trí ban đầu (HP cam gấp) (*721-52)
• Lỗi cảm biến bề mặt giấy (*Chỉ 721-70)

Biện pháp khắc phục:

• Thay thế bộ điều khiển
• Thay thế dây kết nối
• Thay thế động cơ (*trừ SC 721-03)
• Đặt lại đầu nối (*trừ SC 721-03)
• Thay thế ống điện từ (*chỉ SC 721-03)
• Thay thế cảm biến vị trí ban đầu (*trừ SC 721-03, 10, 11, 17, 80)

Mã: SC 721-52

Lỗi động cơ dẫn động tấm gấp (máy hoàn thiện tấm 1K)

• Bộ điều khiển động cơ phát hiện lỗi (ngắn mạch và quá nhiệt) (lần đầu tiên là SC).
• Trong quá trình di chuyển về vị trí ban đầu, vị trí ban đầu không thể được phát hiện trong một xung được xác định trước (xung p0) (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong quá trình di chuyển ra khỏi vị trí ban đầu, vị trí ban đầu được phát hiện trong thời gian dài hơn một xung được xác định trước (xung p1) (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC). Xung trở về vị trí ban đầu và xung đến từ vị trí ban đầu trong quá trình hoạt động bình thường được tính toán và đo lường. Các xung gấp 1,5-2 lần xung hoạt động bình thường được coi là p0 và p1.

Nguyên nhân:

• Quá dòng (board bị lỗi, dây kết nối bị ngắn mạch, solenoid bị lỗi) (chỉ *721-03)
• Động cơ bị lỗi (*không bao gồm 721-03)
• Đầu nối bị ngắt kết nối (*không bao gồm 721-03)
• Quá tải (*không bao gồm 721-03)
• Lỗi bộ mã hóa (*720-10, 11, 17, 25, 44)
• Lỗi cảm biến vị trí ban đầu (*không bao gồm 721-03, 10, 11, 17, 70 và 80)
• Lỗi cảm biến lùi (*chỉ *721-42)
• Kẹt kim (*721-44)
• Lỗi cảm biến vị trí ban đầu (HP lưỡi gấp) (*721-52)
• Lỗi cảm biến vị trí ban đầu (HP cam gấp) (*721-52)
• Lỗi cảm biến bề mặt giấy (*Chỉ 721-70)

Biện pháp khắc phục:

• Thay thế bộ điều khiển
• Thay thế dây kết nối
• Thay thế động cơ (*trừ SC 721-03)
• Đặt lại đầu nối (*trừ SC 721-03)
• Thay thế ống điện từ (*chỉ SC 721-03)
• Thay thế cảm biến vị trí ban đầu (*trừ SC 721-03, 10, 11, 17, 80)

Mã: SC 721-53

Lỗi động cơ dịch chuyển hàng rào phía sau (máy hoàn thiện tấm 1K)

• Trong quá trình di chuyển về vị trí ban đầu, vị trí ban đầu không thể được phát hiện trong một xung được xác định trước (xung p0) (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong quá trình di chuyển ra khỏi vị trí ban đầu, vị trí ban đầu được phát hiện trong thời gian dài hơn xung được xác định trước (xung p1) (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC). Xung trở về vị trí ban đầu và xung đến từ vị trí ban đầu trong quá trình vận hành bình thường được tính toán và đo lường. Các xung gấp 1,5-2 lần xung hoạt động bình thường được coi là p0 và p1.

Nguyên nhân:

• Quá dòng (board bị lỗi, dây kết nối bị ngắn mạch, solenoid bị lỗi) (chỉ *721-03)
• Động cơ bị lỗi (*không bao gồm 721-03)
• Đầu nối bị ngắt kết nối (*không bao gồm 721-03)
• Quá tải (*không bao gồm 721-03)
• Lỗi bộ mã hóa (*720-10, 11, 17, 25, 44)
• Lỗi cảm biến vị trí ban đầu (*không bao gồm 721-03, 10, 11, 17, 70 và 80)
• Lỗi cảm biến lùi (*chỉ *721-42)
• Kẹt kim (*721-44)
• Lỗi cảm biến vị trí ban đầu (HP lưỡi gấp) (*721-52)
• Lỗi cảm biến vị trí ban đầu (HP cam gấp) (*721-52)
• Lỗi cảm biến bề mặt giấy (*Chỉ 721-70)

Biện pháp khắc phục:

• Thay thế bộ điều khiển
• Thay thế dây kết nối
• Thay thế động cơ (*trừ SC 721-03)
• Đặt lại đầu nối (*trừ SC 721-03)
• Thay thế ống điện từ (*chỉ SC 721-03)
• Thay thế cảm biến vị trí ban đầu (*trừ SC 721-03, 10, 11, 17, 80)

Mã: SC 721-54

Lỗi động cơ đơn vị trên của bộ phận vận chuyển bó (bộ hoàn thiện tờ 1K)

• Trong quá trình di chuyển về vị trí ban đầu, vị trí ban đầu không thể được phát hiện trong một xung được xác định trước (xung p0) (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong quá trình di chuyển ra khỏi vị trí ban đầu, vị trí ban đầu được phát hiện trong thời gian dài hơn một xung được xác định trước (xung p1) (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC). Xung trở về vị trí ban đầu và xung đến từ vị trí ban đầu trong quá trình vận hành bình thường được tính toán và đo lường. Các xung gấp 1,5-2 lần xung hoạt động bình thường được coi là p0 và p1.

Nguyên nhân:

• Quá dòng (board bị lỗi, dây kết nối bị ngắn mạch, solenoid bị lỗi) (chỉ *721-03)
• Động cơ bị lỗi (*không bao gồm 721-03)
• Đầu nối bị ngắt kết nối (*không bao gồm 721-03)
• Quá tải (*không bao gồm 721-03)
• Lỗi bộ mã hóa (*720-10, 11, 17, 25, 44)
• Lỗi cảm biến vị trí ban đầu (*không bao gồm 721-03, 10, 11, 17, 70 và 80)
• Lỗi cảm biến lùi (*chỉ *721-42)
• Kẹt kim (*721-44)
• Lỗi cảm biến vị trí ban đầu (HP lưỡi gấp) (*721-52)
• Lỗi cảm biến vị trí ban đầu (HP cam gấp) (*721-52)
• Lỗi cảm biến bề mặt giấy (*Chỉ 721-70)

Biện pháp khắc phục:

• Thay thế bộ điều khiển
• Thay thế dây kết nối
• Thay thế động cơ (*trừ SC 721-03)
• Đặt lại đầu nối (*trừ SC 721-03)
• Thay thế ống điện từ (*chỉ SC 721-03)
• Thay thế cảm biến vị trí ban đầu (*trừ SC 721-03, 10, 11, 17, 80)

Mã: SC 721-58

Lỗi động cơ nhả vận chuyển bó 1 (máy hoàn thiện tờ 1K)

Nguyên nhân:

• Quá dòng (board bị lỗi, dây kết nối bị ngắn mạch, solenoid bị lỗi) (chỉ *721-03)
• Động cơ bị lỗi (*không bao gồm 721-03)
• Đầu nối bị ngắt kết nối (*không bao gồm 721-03)
• Quá tải (*không bao gồm 721-03)
• Lỗi bộ mã hóa (*720-10, 11, 17, 25, 44)
• Lỗi cảm biến vị trí ban đầu (*không bao gồm 721-03, 10, 11, 17, 70 và 80)
• Lỗi cảm biến lùi (*chỉ *721-42)
• Kẹt kim (*721-44)
• Lỗi cảm biến vị trí ban đầu (HP lưỡi gấp) (*721-52)
• Lỗi cảm biến vị trí ban đầu (HP cam gấp) (*721-52)
• Lỗi cảm biến bề mặt giấy (*Chỉ 721-70)

Biện pháp khắc phục:

• Thay thế bộ điều khiển
• Thay thế dây kết nối
• Thay thế động cơ (*trừ SC 721-03)
• Đặt lại đầu nối (*trừ SC 721-03)
• Thay thế ống điện từ (*chỉ SC 721-03)
• Thay thế cảm biến vị trí ban đầu (*trừ SC 721-03, 10, 11, 17, 80)

Mã: SC 721-59

Lỗi động cơ nhả vận chuyển bó 2 (máy hoàn thiện tờ 1K)

• Trong khi di chuyển về vị trí ban đầu, không thể phát hiện vị trí ban đầu trong một xung được xác định trước (xung p0) (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong khi di chuyển khỏi vị trí ban đầu, vị trí ban đầu được phát hiện trong thời gian dài hơn xung được xác định trước (xung p1) (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC). Xung trở về vị trí ban đầu và xung đến từ vị trí ban đầu trong quá trình vận hành bình thường được tính toán và đo lường. Các xung gấp 1,5-2 lần xung hoạt động bình thường được coi là p0 và p1.

Nguyên nhân:

• Quá dòng (board bị lỗi, dây kết nối bị ngắn mạch, solenoid bị lỗi) (chỉ *721-03)
• Động cơ bị lỗi (*không bao gồm 721-03)
• Đầu nối bị ngắt kết nối (*không bao gồm 721-03)
• Quá tải (*không bao gồm 721-03)
• Lỗi bộ mã hóa (*720-10, 11, 17, 25, 44)
• Lỗi cảm biến vị trí ban đầu (*không bao gồm 721-03, 10, 11, 17, 70 và 80)
• Lỗi cảm biến lùi (*chỉ *721-42)
• Kẹt kim (*721-44)
• Lỗi cảm biến vị trí ban đầu (HP lưỡi gấp) (*721-52)
• Lỗi cảm biến vị trí ban đầu (HP cam gấp) (*721-52)
• Lỗi cảm biến bề mặt giấy (*Chỉ 721-70)

Biện pháp khắc phục:

• Thay thế bộ điều khiển
• Thay thế dây kết nối
• Thay thế động cơ (*trừ SC 721-03)
• Đặt lại đầu nối (*trừ SC 721-03)
• Thay thế ống điện từ (*chỉ SC 721-03)
• Thay thế cảm biến vị trí ban đầu (*trừ SC 721-03, 10, 11, 17, 80)

Mã: SC 721-70

Lỗi động cơ nâng khay 1 (bộ hoàn thiện tờ 1K)

• Bộ điều khiển động cơ phát hiện lỗi (chập mạch hoặc quá nhiệt) (lần đầu tiên là SC).
• Trong quá trình hạ xuống, cảm biến bề mặt giấy vẫn phát hiện giấy ngay cả sau khi thời gian định trước (t0sec) trôi qua (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong quá trình nâng lên, cảm biến bề mặt giấy không thể phát hiện bề mặt giấy ngay cả sau khi thời gian định trước (t0sec) trôi qua (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC). Xung trở về nhà và xung đến từ nhà trong quá trình hoạt động bình thường được tính toán và đo lường. Các xung gấp 1,5-2 lần xung hoạt động bình thường được lấy là p0 và p1.t

Nguyên nhân:

• Quá dòng (board bị lỗi, dây kết nối bị ngắn mạch, solenoid bị lỗi) (chỉ *721-03)
• Động cơ bị lỗi (*không bao gồm 721-03)
• Đầu nối bị ngắt kết nối (*không bao gồm 721-03)
• Quá tải (*không bao gồm 721-03)
• Lỗi bộ mã hóa (*720-10, 11, 17, 25, 44)
• Lỗi cảm biến vị trí ban đầu (*không bao gồm 721-03, 10, 11, 17, 70 và 80)
• Lỗi cảm biến lùi (*chỉ *721-42)
• Kẹt kim (*721-44)
• Lỗi cảm biến vị trí ban đầu (HP lưỡi gấp) (*721-52)
• Lỗi cảm biến vị trí ban đầu (HP cam gấp) (*721-52)
• Lỗi cảm biến bề mặt giấy (*Chỉ 721-70)

Biện pháp khắc phục:

• Thay thế bộ điều khiển
• Thay thế dây kết nối
• Thay thế động cơ (*trừ SC 721-03)
• Đặt lại đầu nối (*trừ SC 721-03)
• Thay thế ống điện từ (*chỉ SC 721-03)
• Thay thế cảm biến vị trí ban đầu (*trừ SC 721-03, 10, 11, 17, 80)

Mã: SC 721-71

Lỗi động cơ dịch chuyển 1 (bộ hoàn thiện tờ 1K)

• Trong khi di chuyển về vị trí ban đầu, vị trí ban đầu không thể được phát hiện trong một xung được xác định trước (xung p0) (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong khi di chuyển khỏi vị trí ban đầu, vị trí ban đầu được phát hiện trong thời gian dài hơn xung được xác định trước (xung p1) (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC). Xung trở về vị trí ban đầu và xung đến từ vị trí ban đầu trong quá trình hoạt động bình thường được tính toán và đo lường. Các xung gấp 1,5-2 lần xung hoạt động bình thường được coi là p0 và p1.m

Nguyên nhân:

• Quá dòng (board bị lỗi, dây kết nối bị ngắn mạch, solenoid bị lỗi) (chỉ *721-03)
• Động cơ bị lỗi (*không bao gồm 721-03)
• Đầu nối bị ngắt kết nối (*không bao gồm 721-03)
• Quá tải (*không bao gồm 721-03)
• Lỗi bộ mã hóa (*720-10, 11, 17, 25, 44)
• Lỗi cảm biến vị trí ban đầu (*không bao gồm 721-03, 10, 11, 17, 70 và 80)
• Lỗi cảm biến lùi (*chỉ *721-42)
• Kẹt kim (*721-44)
• Lỗi cảm biến vị trí ban đầu (HP lưỡi gấp) (*721-52)
• Lỗi cảm biến vị trí ban đầu (HP cam gấp) (*721-52)
• Lỗi cảm biến bề mặt giấy (*Chỉ 721-70)

Biện pháp khắc phục:

• Thay thế bộ điều khiển
• Thay thế dây kết nối
• Thay thế động cơ (*trừ SC 721-03)
• Đặt lại đầu nối (*trừ SC 721-03)
• Thay thế ống điện từ (*chỉ SC 721-03)
• Thay thế cảm biến vị trí ban đầu (*trừ SC 721-03, 10, 11, 17, 80)

Mã: SC 721-80

Lỗi động cơ vận chuyển gấp (máy hoàn thiện tờ 1K)

• Trình điều khiển động cơ phát hiện lỗi (ngắn mạch hoặc quá nhiệt) (lần đầu tiên là SC)

Nguyên nhân:

• Quá dòng (board bị lỗi, dây kết nối bị ngắn mạch, solenoid bị lỗi) (chỉ *721-03)
• Động cơ bị lỗi (*không bao gồm 721-03)
• Đầu nối bị ngắt kết nối (*không bao gồm 721-03)
• Quá tải (*không bao gồm 721-03)
• Lỗi bộ mã hóa (*720-10, 11, 17, 25, 44)
• Lỗi cảm biến vị trí ban đầu (*không bao gồm 721-03, 10, 11, 17, 70 và 80)
• Lỗi cảm biến lùi (*chỉ *721-42)
• Kẹt kim (*721-44)
• Lỗi cảm biến vị trí ban đầu (HP lưỡi gấp) (*721-52)
• Lỗi cảm biến vị trí ban đầu (HP cam gấp) (*721-52)
• Lỗi cảm biến bề mặt giấy (*Chỉ 721-70)

Biện pháp khắc phục:

• Thay thế bộ điều khiển
• Thay thế dây kết nối
• Thay thế động cơ (*trừ SC 721-03)
• Đặt lại đầu nối (*trừ SC 721-03)
• Thay thế ống điện từ (*chỉ SC 721-03)
• Thay thế cảm biến vị trí ban đầu (*trừ SC 721-03, 10, 11, 17, 80)

Mã: SC 724-24

Lỗi động cơ đóng/mở tấm dẫn hướng giấy ra (Bộ hoàn thiện bên trong)

• Khi động cơ đóng/mở tấm dẫn hướng giấy ra được truyền động trong T3 msec sau khi cảm biến HP của tấm dẫn hướng giấy ra bật, cảm biến HP không chuyển sang TẮT (lần đầu tiên là thông báo kẹt giấy, lần thứ 2 là thông báo SC).
• Khi động cơ đóng/mở tấm dẫn hướng giấy ra được truyền động trong T4 msec sau khi cảm biến HP của tấm dẫn hướng giấy ra tắt, cảm biến HP không chuyển sang BẬT (lần đầu tiên là thông báo kẹt giấy, lần thứ 2 là thông báo SC).

Nguyên nhân:

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Động cơ quá tải
• Lỗi cảm biến vị trí gốc
• Lỗi cảm biến bề mặt giấy (*chỉ SC 724-38, 70)
• Kẹt ghim (*chỉ SC 724-86)

Biện pháp khắc phục:

• Đặt lại đầu nối
• Thay thế động cơ
• Thay thế cảm biến
• Thay thế dây kết nối
• Tháo kẹt ghim (*chỉ dành cho SC 724-86)

Mã: SC 724-25

Lỗi động cơ đục lỗ (Bộ hoàn thiện bên trong)

• Khi động cơ đục lỗ được điều khiển trong T16 msec sau khi cảm biến HP đục lỗ BẬT, cảm biến HP không TẮT (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Khi động cơ đục lỗ được điều khiển trong T17 msec sau khi cảm biến HP đục lỗ TẮT, cảm biến HP không BẬT (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).

Nguyên nhân:

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Động cơ quá tải
• Lỗi cảm biến vị trí gốc
• Lỗi cảm biến bề mặt giấy (*chỉ SC 724-38, 70)
• Kẹt ghim (*chỉ SC 724-86)

Biện pháp khắc phục:

• Đặt lại đầu nối
• Thay thế động cơ
• Thay thế cảm biến
• Thay thế dây kết nối
• Tháo kẹt ghim (*chỉ dành cho SC 724-86)

Mã: SC 724-27

Lỗi động cơ dịch chuyển đột (Bộ hoàn thiện bên trong)

• Khi động cơ dịch chuyển đột được truyền động trong T18 msec khi cảm biến HP dịch chuyển đột được BẬT, cảm biến HP không chuyển sang TẮT (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Khi động cơ dịch chuyển đột được truyền động trong T19 msec khi cảm biến HP dịch chuyển đột được TẮT, cảm biến HP không chuyển sang BẬT (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).

Nguyên nhân:

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Động cơ quá tải
• Lỗi cảm biến vị trí gốc
• Lỗi cảm biến bề mặt giấy (*chỉ SC 724-38, 70)
• Kẹt ghim (*chỉ SC 724-86)

Biện pháp khắc phục:

• Đặt lại đầu nối
• Thay thế động cơ
• Thay thế cảm biến
• Thay thế dây kết nối
• Tháo kẹt ghim (*chỉ dành cho SC 724-86)

Mã: SC 724-28

Lỗi động cơ phát hiện đăng ký ngang (Bộ hoàn thiện bên trong)

• Khi động cơ dịch chuyển đăng ký ngang được truyền động trong T20 msec khi cảm biến HP dịch chuyển đăng ký ngang đang BẬT, cảm biến HP không chuyển sang TẮT (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Khi động cơ dịch chuyển đăng ký ngang được truyền động trong T21 msec khi cảm biến HP dịch chuyển đăng ký ngang đang TẮT, cảm biến HP không chuyển sang BẬT (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).

Nguyên nhân:

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Động cơ quá tải
• Lỗi cảm biến vị trí gốc
• Lỗi cảm biến bề mặt giấy (*chỉ SC 724-38, 70)
• Kẹt ghim (*chỉ SC 724-86)

Biện pháp khắc phục:

• Đặt lại đầu nối
• Thay thế động cơ
• Thay thế cảm biến
• Thay thế dây kết nối
• Tháo kẹt ghim (*chỉ dành cho SC 724-86)

Mã: SC 724-31

Lỗi động cơ phía trước Jogger (Bộ hoàn thiện bên trong)

• Khi động cơ jogger phía trước được truyền động trong T22 msec khi cảm biến HP jogger phía trước BẬT, cảm biến HP không chuyển sang TẮT (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Khi động cơ jogger phía trước được truyền động trong T23 msec khi cảm biến HP jogger phía trước TẮT, cảm biến HP không chuyển sang BẬT (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).

Nguyên nhân:

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Động cơ quá tải
• Lỗi cảm biến vị trí gốc
• Lỗi cảm biến bề mặt giấy (*chỉ SC 724-38, 70)
• Kẹt ghim (*chỉ SC 724-86)

Biện pháp khắc phục:

• Đặt lại đầu nối
• Thay thế động cơ
• Thay thế cảm biến
• Thay thế dây kết nối
• Tháo kẹt ghim (*chỉ dành cho SC 724-86)

Mã: SC 724-32

Lỗi động cơ phía sau Jogger (Bộ hoàn thiện bên trong)

• Khi động cơ jogger phía sau được truyền động trong T24 msec khi cảm biến HP jogger phía sau BẬT, cảm biến HP không chuyển sang TẮT (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Khi động cơ jogger phía sau được truyền động trong T25 msec khi cảm biến HP jogger phía sau TẮT, cảm biến HP không chuyển sang BẬT (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).

Nguyên nhân:

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Động cơ quá tải
• Lỗi cảm biến vị trí gốc
• Lỗi cảm biến bề mặt giấy (*chỉ SC 724-38, 70)
• Kẹt ghim (*chỉ SC 724-86)

Biện pháp khắc phục:

• Đặt lại đầu nối
• Thay thế động cơ
• Thay thế cảm biến
• Thay thế dây kết nối
• Tháo kẹt ghim (*chỉ dành cho SC 724-86)

Mã: SC 724-33

Lỗi động cơ con lăn đập (Bộ hoàn thiện bên trong)

• Trong quá trình khởi tạo/hạ đập, ngay cả khi động cơ con lăn đập được truyền động trong T1 msec khi cảm biến HP con lăn đập BẬT, cảm biến HP không chuyển sang TẮT (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong quá trình khởi tạo, ngay cả khi động cơ con lăn đập được truyền động trong T2 msec khi cảm biến HP con lăn đập TẮT, cảm biến HP không chuyển sang BẬT (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Khi con lăn đập được nhấc khỏi vị trí ép, ngay cả khi được truyền động trong T2 msec, cảm biến HP không chuyển sang BẬT (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).

Nguyên nhân:

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Động cơ quá tải
• Lỗi cảm biến vị trí gốc
• Lỗi cảm biến bề mặt giấy (*chỉ SC 724-38, 70)
• Kẹt ghim (*chỉ SC 724-86)

Biện pháp khắc phục:

• Đặt lại đầu nối
• Thay thế động cơ
• Thay thế cảm biến
• Thay thế dây kết nối
• Tháo kẹt ghim (*chỉ dành cho SC 724-86)

Mã: SC 724-38

Lỗi động cơ máy ép giấy (Bộ hoàn thiện bên trong)

• Khi cảm biến HP của máy ép giấy ở trạng thái BẬT và động cơ máy ép giấy được điều khiển trong T14 msec, cảm biến HP không chuyển sang TẮT (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Khi cảm biến HP của máy ép giấy ở trạng thái TẮT và động cơ máy ép giấy được điều khiển trong T15 msec, cảm biến HP không chuyển sang BẬT (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).

Nguyên nhân:

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Động cơ quá tải
• Lỗi cảm biến vị trí gốc
• Lỗi cảm biến bề mặt giấy (*chỉ SC 724-38, 70)
• Kẹt ghim (*chỉ SC 724-86)

Biện pháp khắc phục:

• Đặt lại đầu nối
• Thay thế động cơ
• Thay thế cảm biến
• Thay thế dây kết nối
• Tháo kẹt ghim (*chỉ dành cho SC 724-86)

Mã: SC 724-42

Lỗi động cơ di chuyển dịch chuyển máy bấm ghim (Bộ hoàn thiện bên trong)

• Cảm biến HP dịch chuyển máy bấm ghim sàng BẬT, ngay cả khi động cơ dịch chuyển máy bấm ghim được điều khiển trong T9 msec, cảm biến HP không TẮT (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Sau khi cảm biến HP dịch chuyển máy bấm ghim TẮT, ngay cả khi động cơ dịch chuyển máy bấm ghim được điều khiển trong T10 msec, cảm biến HP không BẬT (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).

Nguyên nhân:

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Động cơ quá tải
• Lỗi cảm biến vị trí gốc
• Lỗi cảm biến bề mặt giấy (*chỉ SC 724-38, 70)
• Kẹt ghim (*chỉ SC 724-86)

Biện pháp khắc phục:

• Đặt lại đầu nối
• Thay thế động cơ
• Thay thế cảm biến
• Thay thế dây kết nối
• Tháo kẹt ghim (*chỉ dành cho SC 724-86)

Mã: SC 724-70

Lỗi động cơ nâng/hạ khay dịch chuyển (Bộ hoàn thiện bên trong)

• Trong quá trình nâng lên từ cảm biến bề mặt giấy BẬT, ngay cả sau khi T11 msec trôi qua, cảm biến bề mặt giấy không TẮT (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong quá trình hạ xuống từ cảm biến bề mặt giấy TẮT, cảm biến bề mặt giấy không BẬT ngay cả sau khi T12 msec trôi qua (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong quá trình hạ xuống vị trí đóng gói, cảm biến đầy không BẬT ngay cả khi T13 msec trôi qua.

Nguyên nhân:

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Động cơ quá tải
• Lỗi cảm biến vị trí gốc
• Lỗi cảm biến bề mặt giấy (*chỉ SC 724-38, 70)
• Kẹt ghim (*chỉ SC 724-86)

Biện pháp khắc phục:

• Đặt lại đầu nối
• Thay thế động cơ
• Thay thế cảm biến
• Thay thế dây kết nối
• Tháo kẹt ghim (*chỉ dành cho SC 724-86)

Mã: SC 724-80

Lỗi động cơ chuyển số (Bộ hoàn thiện bên trong)

• Khi cảm biến HP của con lăn chuyển số BẬT, cảm biến HP không TẮT ngay cả khi động cơ con lăn chuyển số được truyền động trong T5 msec (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC)
• Khi cảm biến HP của con lăn chuyển số TẮT, cảm biến HP không BẬT ngay cả khi động cơ con lăn chuyển số được truyền động trong T6 msec (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).

Nguyên nhân:

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Động cơ quá tải
• Lỗi cảm biến vị trí gốc
• Lỗi cảm biến bề mặt giấy (*chỉ SC 724-38, 70)
• Kẹt ghim (*chỉ SC 724-86)

Biện pháp khắc phục:

• Đặt lại đầu nối
• Thay thế động cơ
• Thay thế cảm biến
• Thay thế dây kết nối
• Tháo kẹt ghim (*chỉ dành cho SC 724-86)

Mã: SC 724-86

Lỗi động cơ bấm ghim (Bộ hoàn thiện bên trong)

• Cảm biến HP không TẮT ngay cả khi động cơ bấm ghim được điều khiển trong T7 msec sau khi cảm biến HP của bấm ghim BẬT (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Cảm biến HP không BẬT ngay cả khi động cơ bấm ghim được điều khiển trong T8 msec sau khi cảm biến HP của bấm ghim TẮT (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).

Nguyên nhân:

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Động cơ quá tải
• Lỗi cảm biến vị trí gốc
• Lỗi cảm biến bề mặt giấy (*chỉ SC 724-38, 70)
• Kẹt ghim (*chỉ SC 724-86)

Biện pháp khắc phục:

• Đặt lại đầu nối
• Thay thế động cơ
• Thay thế cảm biến
• Thay thế dây kết nối
• Tháo kẹt ghim (*chỉ dành cho SC 724-86)

Mã: SC 761-03

Lỗi chặn thiết bị bảo vệ 5V Cầu chì bị nổ do quá dòng trong quá trình cấp nguồn (phát hiện đầu ra trong thời gian dài hơn 2 giây).

Nguyên nhân:

• Quá dòng của động cơ cầu
• Quá dòng do ngắn mạch trong PCB

Biện pháp khắc phục:

• Thay thế bộ phận cầu nối
• Thay thế PCB

Mã: SC 761-04

Lỗi chặn thiết bị bảo vệ 24V Cầu chì nổ xảy ra do quá dòng trong quá trình cung cấp điện (phát hiện đầu ra trong thời gian dài hơn 2 giây).

Nguyên nhân:

• Quá dòng của động cơ cầu
• Quá dòng do ngắn mạch trong PCB

Biện pháp khắc phục:

• Thay thế bộ phận cầu nối
• Thay thế PCB

Mã: SC 780-01

Ngân hàng 1 (Khay giấy tùy chọn phía trên) Lỗi chặn thiết bị bảo vệ Khi nguồn điện 5V ban đầu được BẬT, lỗi chặn thiết bị bảo vệ của hệ thống nguồn 24V được phát hiện.

Nguyên nhân:

​Trong hệ thống cung cấp điện 24V:

• Động cơ bị lỗi
• Van điện từ bị lỗi
• Chập mạch dây điện

Biện pháp khắc phục:

• Thay thế PCB
• Thay thế phần bị ngắn mạch (dây kết nối, động cơ, điện từ)

Mã: SC 780-01

Ngân hàng 2 (Khay giấy tùy chọn phía dưới) Lỗi chặn thiết bị bảo vệ Khi nguồn điện 5V ban đầu được BẬT, lỗi chặn thiết bị bảo vệ của hệ thống nguồn 24V được phát hiện.

Nguyên nhân:

​Trong hệ thống cung cấp điện 24V:

• Động cơ bị lỗi
• Van điện từ bị lỗi
• Chập mạch dây điện

Biện pháp khắc phục:

• Thay thế PCB
• Thay thế phần bị ngắn mạch (dây kết nối, động cơ, điện từ)

Mã: SC 791-00

Không có bộ phận cầu nối khi có bộ hoàn thiện Khi bật nguồn hoặc vận chuyển giấy, bộ hoàn thiện được phát hiện nhưng bộ phận cầu nối không được phát hiện. (trong quá trình kết nối bộ hoàn thiện bên trong, không phát hiện)

Nguyên nhân:

• Bộ phận cầu không được gắn chặt
• Bộ phận cầu bị lỗi

Biện pháp khắc phục:

• Thiết lập lại bộ phận cầu nối
• Tắt/bật nguồn

Mã: SC 792-00

Không có bộ hoàn thiện, cung cấp bộ phận cầu nối Khi bật nguồn, hệ thống nhận thấy không có bộ hoàn thiện và lắp một bộ phận cầu nối.

Nguyên nhân:

• Lỗi bộ kết nối bộ hoàn thiện
• Trong máy có bộ phận cầu nối được kết nối, bộ hoàn thiện không được lắp
• Bộ hoàn thiện bị lỗi

Biện pháp khắc phục:

• Kết nối bộ hoàn thiện hoặc ngắt kết nối bộ phận cầu nối và tắt/bật nguồn

Mã: SC 816

Lỗi hệ thống I/O tiết kiệm năng lượng

Nguyên nhân:

​Hệ thống I/O tiết kiệm năng lượng phát hiện một số bất thường.

• Hệ thống I/O tiết kiệm năng lượng bị lỗi
• Hệ thống I/O tiết kiệm năng lượng phát hiện lỗi bo mạch điều khiển (không phản hồi).
• Lỗi được phát hiện trong quá trình chuẩn bị chuyển sang STR.

Biện pháp khắc phục:

• Tắt/bật nguồn điện chính.
• Thay thế bo mạch điều khiển.

Mã số: SC 840-00

Lỗi truy cập EEPROM Đã xảy ra lỗi trong quá trình xử lý I/O. • Đã xảy ra lỗi đọc và 3 lần thử lại không thành công. • Đã xảy ra lỗi ghi.

Nguyên nhân:

• EEPROM bị lỗi hoặc hết hạn sử dụng

Mã: SC 841-00

Lỗi đọc dữ liệu EEPROM So sánh dữ liệu từ 3 vùng dữ liệu phản chiếu EEPROM với dữ liệu gốc và cả 3 đều khác với dữ liệu gốc.

Nguyên nhân:

• Dữ liệu trong khu vực cụ thể của EEPROM đã bị sửa đổi.

Mã: SC 842-00

Lỗi xác minh cập nhật Nand-Flash Trong quá trình cập nhật ROM từ xa hoặc cập nhật ROM, SCS phát hiện lỗi ghi (lỗi xác minh) liên quan đến dữ liệu được ghi vào Nand-Flash.

Nguyên nhân:

• Nand-Flash bị hỏng

Biện pháp khắc phục:

• Tắt/bật nguồn điện chính.

Mã: SC 842-01

Số khối lỗi của Nand-Flash vượt quá ngưỡng Khi trạng thái của Nand-Flash được kiểm tra khi bật nguồn hoặc khi trở về từ chế độ tiết kiệm năng lượng, số khối lỗi vượt quá ngưỡng.

Nguyên nhân:

• Số khối Nand-Flash bị lỗi vượt quá ngưỡng

Biện pháp khắc phục:

• Thay thế bo mạch điều khiển.

Mã: SC 842-02

Số lần xóa khối Nand-Flash vượt quá ngưỡng Khi trạng thái của Nand-Flash được kiểm tra khi bật nguồn hoặc khi trở về từ chế độ tiết kiệm năng lượng, số lần xóa khối vượt quá ngưỡng.

Nguyên nhân:

• Số lần xóa khối Nand-Flash vượt quá ngưỡng

Biện pháp khắc phục:

• Thay thế bo mạch điều khiển.

Mã: SC 853-00

Lỗi kết nối thiết bị Bluetooth Phần cứng Bluetooth (loại USB) đã được kết nối sau khi máy được bật.

Nguyên nhân:

• Phần cứng Bluetooth (loại USB) đã được kết nối sau khi máy được bật.

Biện pháp khắc phục:

• Bật nguồn điện chính có kết nối phần cứng Bluetooth (loại USB).

Mã: SC 854-00

Thiết bị Bluetooth đã bị ngắt kết nối Phần cứng Bluetooth (loại USB) đã bị ngắt kết nối sau khi máy được bật.

Nguyên nhân:

• Phần cứng Bluetooth (loại USB) đã bị ngắt kết nối sau khi máy được bật.

Biện pháp khắc phục:

• Bật nguồn điện chính có kết nối phần cứng Bluetooth (loại USB).

Mã: SC 855-01

Lỗi bo mạch mạng LAN không dây (lỗi đính kèm trình điều khiển) Lỗi bo mạch mạng LAN không dây (card mạng LAN không dây: 802.11 được hỗ trợ)

Nguyên nhân:

• Bo mạch LAN không dây bị lỗi
• Kết nối lỏng lẻo

Biện pháp khắc phục:

• Tắt/bật nguồn điện chính.
• Thay thế bo mạch LAN không dây

Mã: SC 855-02

Lỗi bo mạch mạng LAN không dây (lỗi khởi tạo trình điều khiển) Lỗi bo mạch mạng LAN không dây (card mạng LAN không dây: 802.11 được hỗ trợ)

Nguyên nhân:

• Bo mạch LAN không dây bị lỗi
• Kết nối lỏng lẻo

Biện pháp khắc phục:

• Tắt/bật nguồn điện chính.
• Thay thế bo mạch LAN không dây

Mã: SC 857-00

Lỗi I/F USB Giao diện USB không sử dụng được do lỗi trình điều khiển.

Nguyên nhân:

• Lỗi trình điều khiển USB (Có ba nguyên nhân gây ra lỗi USB: Lỗi RX/Lỗi CRC/STALL. SC chỉ được cấp trong trường hợp STALL.)

Biện pháp khắc phục:

• Kiểm tra kết nối USB.
• Thay thế bo mạch điều khiển.

Mã: SC 858-01

Lỗi chuyển đổi mã hóa dữ liệu (Lỗi cài đặt khóa HDD) Đã xảy ra lỗi nghiêm trọng trong quá trình cập nhật khóa mã hóa.

Nguyên nhân:

• Dữ liệu trong USB Flash, v.v. bị hỏng
• Lỗi giao tiếp do nhiễu điện từ, v.v.
• Bo mạch điều khiển bị lỗi

Biện pháp khắc phục:

• Thay thế bo mạch.

Mã: SC 858-02

Lỗi chuyển đổi mã hóa dữ liệu (lỗi đọc/ghi NVRAM) Đã xảy ra lỗi nghiêm trọng sau khi chuyển đổi dữ liệu trong quá trình cập nhật khóa mã hóa.

Nguyên nhân:

• NVRAM bị lỗi

Biện pháp khắc phục:

• Thay thế bo mạch.

Mã số: SC 858-30

Lỗi chuyển đổi mã hóa dữ liệu (lỗi NVRAM trước khi thay thế) Đã xảy ra lỗi nghiêm trọng sau khi chuyển đổi dữ liệu trong quá trình cập nhật khóa mã hóa.

Nguyên nhân:

• Lỗi phần mềm như thông số chuyển đổi không hợp lệ.

Biện pháp khắc phục:

• Thay thế bo mạch.

Mã: SC 858-31

Lỗi chuyển đổi mã hóa dữ liệu (Lỗi khác) Đã xảy ra lỗi nghiêm trọng sau khi chuyển đổi dữ liệu trong quá trình cập nhật khóa mã hóa.

Nguyên nhân:

• Bo mạch điều khiển bị lỗi

Biện pháp khắc phục:

• Thay thế bo mạch.

Mã: SC 859-01

Lỗi chuyển đổi mã hóa dữ liệu HDD (lỗi kiểm tra HDD) HDD không được chuyển đổi đúng trong quá trình cập nhật khóa mã hóa. Chỉ hiển thị màn hình lỗi và không có SC nào được cấp trong quá trình chuyển đổi. SC này được cấp sau khi khởi động lại máy.

Nguyên nhân:

• Đã chọn chuyển đổi HDD trong chức năng Cập nhật khóa mã hóa nhưng máy đã được bật khi HDD đã được tháo ra.
• Mất điện xảy ra trong quá trình cập nhật khóa mã hóa.
• HDD không được chuyển đổi thành công trong quá trình cập nhật khóa mã hóa do lỗi HDD hoặc nhiễu cáp.

Biện pháp khắc phục:

• Kiểm tra kết nối ổ cứng.
• Định dạng ổ cứng.
• Nếu ổ cứng có vấn đề, bạn phải thay thế ổ cứng.

Mã: SC 859-02

Lỗi chuyển đổi mã hóa dữ liệu HDD (Mất điện trong quá trình chuyển đổi) HDD không được chuyển đổi đúng trong quá trình cập nhật khóa mã hóa. Chỉ hiển thị màn hình lỗi và không có SC nào được cấp trong quá trình chuyển đổi. SC này được cấp sau khi khởi động lại máy. Chi tiết: Chuyển đổi NVRAM/HDD không hoàn tất.

Nguyên nhân:

• Đã xảy ra mất điện trong quá trình cập nhật khóa mã hóa.

Biện pháp khắc phục:

• Màn hình sau khi khởi động lại sẽ hướng dẫn người dùng định dạng ổ cứng.

Mã: SC 859-10

Lỗi chuyển đổi HDD mã hóa dữ liệu (Lỗi lệnh đọc/ghi dữ liệu) HDD không được chuyển đổi đúng trong quá trình cập nhật khóa mã hóa. Chỉ hiển thị màn hình lỗi và không có SC nào được cấp trong quá trình chuyển đổi. SC này được cấp sau khi khởi động lại máy. Chi tiết: Đã nhận được giá trị trả về DMAC bất thường hai lần trở lên (hết thời gian chờ DMAC, lỗi giao tiếp nối tiếp, v.v.)

Nguyên nhân:

• Ổ cứng không được chuyển đổi thành công trong quá trình cập nhật khóa mã hóa do lỗi ổ cứng hoặc nhiễu cáp.

Biện pháp khắc phục:

• Kiểm tra kết nối ổ cứng.
• Định dạng ổ cứng.
• Nếu ổ cứng có vấn đề, bạn phải thay thế ổ cứng.

Mã: SC 860-00

Lỗi khởi động ổ cứng khi bật nguồn (lỗi ổ cứng)

• Ổ cứng đã được kết nối nhưng trình điều khiển phát hiện ra các lỗi sau.
• SS_NOT_READY:/* (-2)Ổ cứng không SẴN SÀNG*/
• SS_BAD_LABEL:/* (-4)Loại phân vùng không đúng*/
• SS_READ_ERROR:/* (-5)Đã xảy ra lỗi khi đọc hoặc kiểm tra nhãn*/
• SS_WRITE_ERROR:/* (-6)Đã xảy ra lỗi khi ghi hoặc kiểm tra nhãn*/
• SS_FS_ERROR:/* (-7)Không sửa được hệ thống tệp*/
• SS_MOUNT_ERROR:/* (-8)Không gắn được hệ thống tệp*/
• SS_COMMAND_ERROR:/* (-9)Ổ đĩa không phản hồi lệnh*/
• SS_KERNEL_ERROR:/* (-10)Lỗi hạt nhân bên trong*/
• SS_SIZE_ERROR:/* (-11)Ổ đĩa kích thước quá nhỏ*/
• SS_NO_PARTITION:/* (-12)Phân vùng được chỉ định không tồn tại*/
• SS_NO_FILE:/* (-13)Tệp thiết bị không tồn tại*/
• Đã cố gắng lấy trạng thái ổ cứng thông qua trình điều khiển nhưng không có phản hồi trong 30 giây hoặc lâu hơn.

Nguyên nhân:

• Ổ cứng chưa được định dạng
• Dữ liệu nhãn bị hỏng
• Ổ cứng bị lỗi

Biện pháp khắc phục:

• Định dạng ổ cứng thông qua chế độ SP.

Mã: SC 863-01

Lỗi đọc dữ liệu ổ cứng Dữ liệu được ghi vào ổ cứng không thể đọc được bình thường.

Nguyên nhân:

• Các sector xấu được tạo ra trong quá trình hoạt động. (Lỗi xảy ra ở một vùng không thuộc phân vùng, chẳng hạn như vùng nhãn đĩa.)

Biện pháp khắc phục:

Hướng dẫn khi nào cần thay HDD

1. Khi SC863 xảy ra mười lần trở lên

• Khoảng thời gian ngắn.
• Xảy ra nhiều lần trong cùng một tình huống (Khi bật nguồn, v.v.).
• Khởi động mất nhiều thời gian khi bật nguồn chính.

2. Phải mất nhiều thời gian sau khi bật nguồn chính để bảng điều khiển hoạt động sẵn sàng. Truy cập HDD có thể tốn thời gian. Thời gian truy cập HDD thông thường sau khi bật nguồn chính là khoảng 5 giây. Nếu máy không đợi động cơ sẵn sàng và vẫn mất 20 đến 30 giây trở lên, thì HDD có thể là nguyên nhân. Nếu có vấn đề với HDD, các SC liên quan đến HDD như SC 860 và SC 863 sẽ thường xuyên xảy ra. In dữ liệu nhật ký SC và kiểm tra chúng.

Mã: SC 863-02 ... SC 863-23

Lỗi đọc dữ liệu ổ cứng Dữ liệu được ghi vào ổ cứng không thể đọc được bình thường.

Nguyên nhân:

• Các sector xấu được tạo ra trong quá trình hoạt động. (Đã xảy ra lỗi trong phân vùng.)

Biện pháp khắc phục:

Hướng dẫn khi nào cần thay HDD

1. Khi SC863 xảy ra mười lần trở lên

• Khoảng thời gian ngắn.
• Xảy ra nhiều lần trong cùng một tình huống (Khi bật nguồn, v.v.).
• Khởi động mất nhiều thời gian khi bật nguồn chính.

2. Phải mất nhiều thời gian sau khi bật nguồn chính để bảng điều khiển hoạt động sẵn sàng. Truy cập HDD có thể tốn thời gian. Thời gian truy cập HDD thông thường sau khi bật nguồn chính là khoảng 5 giây. Nếu máy không đợi động cơ sẵn sàng và vẫn mất 20 đến 30 giây trở lên, thì HDD có thể là nguyên nhân. Nếu có vấn đề với HDD, các SC liên quan đến HDD như SC 860 và SC 863 sẽ thường xuyên xảy ra. In dữ liệu nhật ký SC và kiểm tra chúng.

Mã: SC 864-01

Lỗi CRC dữ liệu ổ cứng Trong quá trình hoạt động của ổ cứng, ổ cứng trả về lỗi CRC.

Nguyên nhân:

• Các sector xấu được tạo ra trong quá trình hoạt động. (Lỗi xảy ra ở một vùng không thuộc phân vùng, chẳng hạn như vùng nhãn đĩa.)

Biện pháp khắc phục:

• Định dạng ổ cứng.
• Thay thế ổ cứng.

Mã: SC 864-02 ... SC 864-23

Lỗi CRC dữ liệu ổ cứng Trong quá trình hoạt động của ổ cứng, ổ cứng trả về lỗi CRC.

Nguyên nhân:

• Các sector xấu được tạo ra trong quá trình hoạt động. (Đã xảy ra lỗi trong phân vùng "a".)

Biện pháp khắc phục:

• Định dạng ổ cứng.
• Thay thế ổ cứng.

Mã: SC 865-00

Lỗi truy cập ổ cứng Trong quá trình hoạt động của ổ cứng, ổ cứng trả về lỗi.

Nguyên nhân:

• Ổ cứng trả về lỗi không phải là lỗi SC 863 (bad sector) hoặc lỗi SC 864 (lỗi CRC).

Biện pháp khắc phục:

• Thay thế ổ cứng.

Mã: SC 865-01 ... SC 865-23

Lỗi truy cập ổ cứng Trong quá trình hoạt động của ổ cứng, ổ cứng trả về lỗi.

Nguyên nhân:

• Ổ cứng HDD trả về lỗi không phải là SC 863 (bad sector) hoặc SC 864 (lỗi CRC). (Lỗi xảy ra ở một vùng không thuộc phân vùng, chẳng hạn như vùng disklabel.)

Biện pháp khắc phục:

• Thay thế ổ cứng.

Mã: SC 866-00

Lỗi xác thực thẻ SD Đã phát hiện lỗi giấy phép của ứng dụng được khởi động từ thẻ SD.

Nguyên nhân:

• Dữ liệu chương trình không hợp lệ được lưu trữ trên thẻ SD.

Biện pháp khắc phục:

• Lưu trữ dữ liệu chương trình hợp lệ trên thẻ SD.

Mã: SC 867-00

Thẻ SD đã được tháo Thẻ SD dùng để khởi động ứng dụng đã được tháo khỏi khe cắm.

Nguyên nhân:

• Thẻ SD dùng để khởi động ứng dụng đã được tháo khỏi khe cắm (điểm gắn kết của /mnt/sd0).

Biện pháp khắc phục:

• Tắt/bật nguồn điện chính.

Mã: SC 867-01

Thẻ SD đã được tháo Thẻ SD dùng để khởi động ứng dụng đã được tháo khỏi khe cắm.

Nguyên nhân:

• Thẻ SD dùng để khởi động ứng dụng đã được tháo khỏi khe cắm (điểm gắn kết của /mnt/sd1).

Biện pháp khắc phục:

• Tắt/bật nguồn điện chính.

Mã: SC 867-02

Thẻ SD đã được tháo Thẻ SD dùng để khởi động ứng dụng đã được tháo khỏi khe cắm.

Nguyên nhân:

• Thẻ SD dùng để khởi động ứng dụng đã được tháo khỏi khe cắm (điểm gắn kết của /mnt/sd2).

Biện pháp khắc phục:

• Tắt/bật nguồn điện chính.

Mã: SC 868-00

Lỗi truy cập thẻ SD Bộ điều khiển SD trả về lỗi trong quá trình hoạt động. (Lỗi xảy ra tại điểm gắn kết của /mnt/sd0)

Nguyên nhân:

• Thẻ SD bị lỗi
• Bộ điều khiển SD bị lỗi

Biện pháp khắc phục:

• Định dạng lại thẻ SD (sử dụng "SD Formatter" do Panasonic sản xuất).
• Kiểm tra trạng thái lắp thẻ SD.
• Thay thế thẻ SD.
• Thay thế bo mạch điều khiển.

Mã: SC 868-01, SC 868-02

Lỗi truy cập thẻ SD Bộ điều khiển SD trả về lỗi trong quá trình hoạt động. (Lỗi xảy ra tại điểm gắn kết của /mnt/sd)

Nguyên nhân:

• Thẻ SD bị lỗi
• Bộ điều khiển SD bị lỗi

Biện pháp khắc phục:

Thẻ SD khởi động ứng dụng

• Tắt nguồn chính và kiểm tra trạng thái lắp thẻ SD.
• Nếu không tìm thấy vấn đề gì, hãy lắp thẻ SD và bật nguồn chính.
• Nếu xảy ra lỗi, hãy thay thế thẻ SD.
• Thẻ SD cho người dùng
• Trong trường hợp hệ thống tệp bị lỗi, hãy định dạng lại thẻ SD (sử dụng "SD Formatter" do Panasonic sản xuất).
• Trong trường hợp truy cập thiết bị bị lỗi, hãy tắt nguồn chính và kiểm tra trạng thái lắp thẻ SD.
• Nếu không tìm thấy vấn đề gì, hãy lắp thẻ SD và bật nguồn chính.
• Nếu xảy ra lỗi, hãy sử dụng thẻ SD khác.
• Nếu lỗi vẫn tiếp diễn

Mã: SC 870-00 ... SC 870-60

Lỗi dữ liệu Sổ địa chỉ. Khi phát hiện lỗi liên quan đến Sổ địa chỉ trong quá trình khởi động hoặc vận hành.

Nguyên nhân:

• Lỗi phần mềm
• Vị trí nguồn Sổ địa chỉ không nhất quán (máy/máy chủ phân phối/máy chủ LDAP)
• Thiết lập mã hóa Sổ địa chỉ hoặc khóa mã hóa không nhất quán (NVRAM hoặc HDD đã được thay thế riêng lẻ mà không định dạng Sổ địa chỉ)
• Thiết bị lưu trữ Sổ địa chỉ (SD/HDD) đã bị gỡ bỏ tạm thời hoặc cấu hình phần cứng không khớp với cấu hình ứng dụng.
• Phát hiện dữ liệu Sổ địa chỉ bị hỏng.

Biện pháp khắc phục:

• Kiểm tra kết nối HDD.
• Khởi tạo tất cả các thiết lập UCS và thông tin địa chỉ/xác thực (SP5-846-046).
• Khởi tạo phân vùng Sổ địa chỉ (SP5-832-006).

Mã: SC 872-00

Lỗi nhận thư ổ cứng Lỗi được phát hiện trên ổ cứng ngay sau khi bật máy.

Nguyên nhân:

• Ổ cứng bị lỗi
• Tắt nguồn khi máy đang sử dụng ổ cứng.

Biện pháp khắc phục:

• Định dạng ổ cứng (SP5-832-007).
• Thay thế ổ cứng. Khi bạn thực hiện các thao tác trên, thông tin sau sẽ được khởi tạo.
• Đã nhận một phần các thư một phần.
• Trạng thái đã đọc của các thư đã nhận qua POP3 (Tất cả các thư trên máy chủ thư được xử lý như các thư mới).

Mã: SC 873-00

Lỗi nhận thư ổ cứng Lỗi được phát hiện trên ổ cứng ngay sau khi bật máy.

Nguyên nhân:

• Ổ cứng bị lỗi
• Tắt nguồn khi máy đang sử dụng ổ cứng.

Biện pháp khắc phục:

• Định dạng ổ cứng (SP5-832-007).
• Thay thế ổ cứng. Khi bạn thực hiện các bước trên, thông tin sau sẽ được khởi tạo.
• Tên người gửi/mật khẩu mặc định (SMB/FTP/NCP)
• Địa chỉ email của quản trị viên
• Lịch sử phân phối máy quét

Mã: SC 875-01

Xóa tất cả lỗi (xóa HDD) (lỗi hddchack –i). Đã phát hiện lỗi trước khi xóa HDD/dữ liệu bắt đầu. (Không xóa được dữ liệu/không định dạng được HDD theo logic)

Nguyên nhân:

• Định dạng logic ổ cứng không thành công.
• Các mô-đun không xóa được dữ liệu.

Biện pháp khắc phục:

• Tắt/bật nguồn điện chính.

Mã: SC 875-02

Xóa tất cả lỗi (xóa HDD) (Lỗi xóa dữ liệu). Đã phát hiện lỗi trước khi bắt đầu xóa HDD/dữ liệu. (Không xóa được dữ liệu/không định dạng được HDD theo logic)

Nguyên nhân:

• Định dạng logic ổ cứng không thành công.
• Các mô-đun không xóa được dữ liệu.

Biện pháp khắc phục:

• Tắt/bật nguồn điện chính.

Mã: SC 876-01

Lỗi dữ liệu nhật ký 1. Đã phát hiện lỗi trong quá trình xử lý dữ liệu nhật ký khi bật nguồn hoặc trong quá trình vận hành máy.

Nguyên nhân:

• Tệp dữ liệu nhật ký bị hỏng

Biện pháp khắc phục:

• Khởi tạo ổ cứng (SP5-832-004).

Mã: SC 876-02

Lỗi dữ liệu nhật ký 2. Đã phát hiện lỗi trong quá trình xử lý dữ liệu nhật ký khi bật nguồn hoặc trong quá trình vận hành máy.

Nguyên nhân:

• Mã hóa nhật ký đã được bật nhưng mô-đun mã hóa chưa được cài đặt.

Biện pháp khắc phục:

• Thay thế hoặc thiết lập lại mô-đun mã hóa.
• Vô hiệu hóa cài đặt mã hóa nhật ký.

Mã: SC 876-03

Lỗi dữ liệu nhật ký 3 Đã phát hiện lỗi trong quá trình xử lý dữ liệu nhật ký khi bật nguồn hoặc trong quá trình vận hành máy.

Nguyên nhân:

• Khóa mã hóa giữa NV-RAM và HDD không nhất quán.

Biện pháp khắc phục:

• Vô hiệu hóa cài đặt mã hóa nhật ký.
• Khởi tạo bộ nhớ LCS (SP5801-019).
• Khởi tạo ổ cứng (SP5-832-004).

Mã: SC 876-04

Lỗi dữ liệu nhật ký 4 Đã phát hiện lỗi trong quá trình xử lý dữ liệu nhật ký khi bật nguồn hoặc trong quá trình vận hành máy.

Nguyên nhân:

• Khóa mã hóa nhật ký bị vô hiệu hóa nhưng tệp dữ liệu nhật ký được mã hóa. (Lỗi dữ liệu NVRAM)
• Khóa mã hóa nhật ký được bật nhưng tệp dữ liệu nhật ký không được mã hóa. (Lỗi dữ liệu NVRAM)

Biện pháp khắc phục:

• Khởi tạo ổ cứng (SP5-832-004).

Mã: SC 876-05

Lỗi dữ liệu nhật ký 5 Đã phát hiện lỗi trong quá trình xử lý dữ liệu nhật ký khi bật nguồn hoặc trong quá trình vận hành máy.

Nguyên nhân:

• Chỉ có NV-RAM được thay thế bằng một bộ nhớ đã được sử dụng trước đó ở một máy khác.
• Chỉ có HDD được thay thế bằng một bộ nhớ đã được sử dụng trước đó ở một máy khác.

Biện pháp khắc phục:

• Gắn NV-RAM gốc.
• Gắn HDD gốc.
• Với cấu hình gây ra SC, hãy khởi tạo HDD (SP5-832-004).

Mã: SC 876-99

Lỗi dữ liệu nhật ký 99 Đã phát hiện lỗi trong quá trình xử lý dữ liệu nhật ký khi bật nguồn hoặc trong quá trình vận hành máy.

Mã: SC 877-00

Lỗi thẻ Bảo mật ghi đè dữ liệu Chức năng "Tự động xóa bộ nhớ" của thẻ Bảo mật ghi đè dữ liệu được bật nhưng không thực hiện được.

Nguyên nhân:

• Tùy chọn bảo mật ghi đè dữ liệu Thẻ SD bị hỏng.
• Tùy chọn bảo mật ghi đè dữ liệu Thẻ SD đã bị xóa.

Biện pháp khắc phục:

• Nếu thẻ SD bị hỏng, hãy chuẩn bị thẻ SD có tùy chọn Bảo mật ghi đè dữ liệu mới và thay thế NVRAM.
• Nếu thẻ SD đã bị tháo ra, hãy tắt nguồn điện chính và lắp lại thẻ SD có tùy chọn Bảo mật ghi đè dữ liệu đang hoạt động.

Mã: SC 878-00

Lỗi xác thực điện tử TPM Máy không xác thực được điện tử TPM. Mã băm hệ thống được đăng ký trong TPM không khớp với dữ liệu trên USB flash.

Nguyên nhân:

• Mô-đun hệ thống đã được cập nhật theo cách không được phép.
• Ổ đĩa flash USB không hoạt động bình thường.

Biện pháp khắc phục:

• Thay thế bo mạch.

Mã: SC 878-01

Lỗi USB Flash Lỗi hệ thống tập tin USB Flash

Nguyên nhân:

• Hệ thống tập tin USB Flash đã bị phá hủy.

Biện pháp khắc phục:

• Thay thế bo mạch điều khiển.

Mã: SC 878-02

Lỗi TPM Đã xảy ra lỗi trong TPM hoặc trình điều khiển TPM.

Nguyên nhân:

• TPM bị lỗi

Biện pháp khắc phục:

• Thay thế bo mạch điều khiển.

Mã: SC 878-03

Lỗi TCSD Đã xảy ra lỗi trong ngăn xếp phần mềm TPM.

Nguyên nhân:

• Không thể khởi động TPM
• Thiếu các tập tin cần thiết trong TPM.

Biện pháp khắc phục:

• Thay thế bo mạch điều khiển.

Mã: SC 880-00

Lỗi MLB Phản hồi về quyền truy cập MLB không được trả về trong thời gian quy định.

Nguyên nhân:

• MLB bị lỗi

Biện pháp khắc phục:

• Thay thế MLB.
• Tháo MLB.

Mã: SC 881-01

Lỗi khu vực xác thực

• Phát hiện lỗi phần mềm.
• Lỗi này có thể xảy ra ngay cả khi tùy chọn thẻ IC (ERIE/AYU/Greenland, v.v.) không được cài đặt.

Nguyên nhân:

• Điều này là do sự tích tụ thông tin xác thực bất thường trong phần mềm. (Hoạt động của người dùng sẽ không trực tiếp gây ra điều này.)
• Xảy ra khi xác thực được thực hiện. Ví dụ: Khi một công việc được gửi đến máy in/khi đăng nhập từ bảng điều khiển hoạt động/khi đăng nhập từ trình duyệt Web

Biện pháp khắc phục:

• Tắt/bật nguồn điện chính.

Mã: SC 882-01

Lỗi bảng điều khiển Cheetah (Lỗi không hợp lệ của phần mềm bảng điều khiển Cheetah) Xảy ra khi tính hợp lệ của đơn vị vận hành không được quan sát.

Nguyên nhân:

• Lỗi bộ nhớ của phần mềm bảng điều khiển.
• Các ứng dụng không hợp lệ được liệt kê trong bảng điều khiển.

Biện pháp khắc phục:

• Định dạng bảng điều khiển hoạt động thông qua chế độ SP
• Cập nhật chương trình cơ sở

Mã: SC 899-00

Lỗi hiệu suất phần mềm (kết thúc thu tín hiệu)

Nguyên nhân:

• Xảy ra khi một chương trình nội bộ hoạt động bất thường.

Biện pháp khắc phục:

Trong trường hợp lỗi phần cứng

• Thay thế phần cứng. Trong trường hợp lỗi phần mềm
• Tắt/bật nguồn chính.
• Thử cập nhật chương trình cơ sở.

Mã: SC 900-00

Lỗi bộ đếm điện Giá trị bộ đếm điện tổng không nằm trong thông số kỹ thuật. Lỗi được phát hiện khi tăng bộ đếm tổng.

Nguyên nhân:

• NV-RAM được gắn không mong muốn.
• NV-RAM bị lỗi
• Dữ liệu NV-RAM bị hỏng.
• Dữ liệu được ghi vào vùng không mong muốn do yếu tố bên ngoài, v.v.
• Số lượng mà SRM yêu cầu khi nhận PRT không được hoàn tất.

Biện pháp khắc phục:

• Thay thế NV-RAM.

Mã: SC 910-00

Lỗi bộ điều khiển bên ngoài 1 Thông báo từ ứng dụng bên ngoài (bộ điều khiển bên ngoài)

Nguyên nhân:

• Tùy thuộc vào thông số kỹ thuật của ứng dụng bên ngoài (bộ điều khiển bên ngoài)

Biện pháp khắc phục:

• Tắt/bật nguồn điện chính.

Mã: SC 911-00

Thông báo Lỗi Bộ điều khiển ngoài 2 từ ứng dụng bên ngoài (bộ điều khiển ngoài)

Nguyên nhân:

• Tùy thuộc vào thông số kỹ thuật của ứng dụng bên ngoài (bộ điều khiển bên ngoài)

Biện pháp khắc phục:

• Tắt/bật nguồn điện chính.

Mã: SC 912-00

Lỗi bộ điều khiển bên ngoài 3 Thông báo từ ứng dụng bên ngoài (bộ điều khiển bên ngoài)

Nguyên nhân:

• Tùy thuộc vào thông số kỹ thuật của ứng dụng bên ngoài (bộ điều khiển bên ngoài)

Biện pháp khắc phục:

• Tắt/bật nguồn điện chính.

Mã: SC 913-00

Lỗi bộ điều khiển bên ngoài 4 Thông báo từ ứng dụng bên ngoài (bộ điều khiển bên ngoài)

Nguyên nhân:

• Tùy thuộc vào thông số kỹ thuật của ứng dụng bên ngoài (bộ điều khiển bên ngoài)

Biện pháp khắc phục:

• Tắt/bật nguồn điện chính.

Mã: SC 914-00

Lỗi bộ điều khiển bên ngoài 5 Thông báo từ ứng dụng bên ngoài (bộ điều khiển bên ngoài)

Nguyên nhân:

• Tùy thuộc vào thông số kỹ thuật của ứng dụng bên ngoài (bộ điều khiển bên ngoài)

Biện pháp khắc phục:

• Tắt/bật nguồn điện chính.

Mã: SC 915-01

Lỗi bộ điều khiển bên ngoài 6 (Lỗi bo mạch Egret)

Nguyên nhân:

• Thông báo từ ứng dụng bên ngoài (bộ điều khiển bên ngoài)

Biện pháp khắc phục:

• Thay thế bo mạch điều khiển Egret.

Mã: SC 915-02

Lỗi bộ điều khiển ngoài 6 (Lỗi giao tiếp nối tiếp HDD)

Nguyên nhân:

• Thông báo từ ứng dụng bên ngoài (bộ điều khiển bên ngoài)

Biện pháp khắc phục:

• Thay thế bo mạch điều khiển Egret.

Mã: SC 915-03

Lỗi bộ điều khiển ngoài 6 (nhiệt độ CPU tăng)

Nguyên nhân:

• Thông báo từ ứng dụng bên ngoài (bộ điều khiển bên ngoài)

Biện pháp khắc phục:

• Thay thế bo mạch điều khiển Egret.

Mã: SC 915-04

Lỗi bộ điều khiển bên ngoài 6 (Không thể giao tiếp với bộ điều khiển GW vì nhận được lệnh không hợp lệ)

Nguyên nhân:

• Thông báo từ ứng dụng bên ngoài (bộ điều khiển bên ngoài)

Biện pháp khắc phục:

• Thay thế bo mạch điều khiển Egret.

Mã: SC 915-05

Lỗi bộ điều khiển ngoài 6 (Không thể giao tiếp với bộ điều khiển GW do lỗi)

Nguyên nhân:

• Thông báo từ ứng dụng bên ngoài (bộ điều khiển bên ngoài)

Biện pháp khắc phục:

• Thay thế bo mạch điều khiển Egret.

Mã: SC 919-00

Bộ điều khiển bên ngoài ngừng hoạt động Trong khi EAC (Bộ chuyển đổi ứng dụng bên ngoài), mô-đun chuyển đổi, hoạt động bình thường, thì phát hiện thấy tín hiệu ngắt đường dây điện từ trình điều khiển nối tiếp FLUTE hoặc tín hiệu NGẮT từ trạm khác.

Nguyên nhân:

• Bộ điều khiển bên ngoài và máy đã hoạt động bình thường nhưng bộ điều khiển bên ngoài đã bị tắt hoặc khởi động lại hoặc bus video đã bị ngắt kết nối. In hoặc quét bằng bộ điều khiển bên ngoài.

Biện pháp khắc phục:

• Tắt/bật nguồn điện chính.

Mã: SC 920-00

Lỗi ứng dụng máy in (Không phản hồi khi khởi động PM). Khi phát hiện lỗi trong ứng dụng, khiến việc tiếp tục hoạt động không thể thực hiện được.

Nguyên nhân:

• Lỗi phần mềm
• Cấu hình phần cứng không mong muốn (chẳng hạn như bộ nhớ không đủ)

Biện pháp khắc phục:

• Tắt/bật nguồn điện chính.

Mã: SC 920-01

Lỗi ứng dụng máy in (Hết thời gian trong khi vận hành PM). Khi phát hiện lỗi trong ứng dụng, khiến việc tiếp tục vận hành không thể thực hiện được.

Nguyên nhân:

• Lỗi phần mềm
• Cấu hình phần cứng không mong muốn (chẳng hạn như bộ nhớ không đủ)

Biện pháp khắc phục:

• Tắt/bật nguồn điện chính.

Mã: SC 920-02

Lỗi ứng dụng máy in (Không thể lấy được bộ nhớ làm việc) Khi phát hiện lỗi trong ứng dụng khiến cho việc tiếp tục hoạt động không thể thực hiện được.

Nguyên nhân:

• Lỗi phần mềm
• Cấu hình phần cứng không mong muốn (chẳng hạn như bộ nhớ không đủ)

Biện pháp khắc phục:

• Tắt/bật nguồn điện chính.

Mã: SC 920-03

Lỗi ứng dụng máy in (Không thể bắt đầu quá trình lọc). Khi phát hiện lỗi trong ứng dụng, khiến việc tiếp tục hoạt động không thể thực hiện được.

Nguyên nhân:

• Lỗi phần mềm
• Cấu hình phần cứng không mong muốn (chẳng hạn như bộ nhớ không đủ)

Biện pháp khắc phục:

• Tắt/bật nguồn điện chính.

Mã: SC 920-04

Lỗi ứng dụng máy in (Quá trình lọc kết thúc bất thường). Khi phát hiện lỗi trong ứng dụng, khiến việc tiếp tục hoạt động không thể thực hiện được.

Nguyên nhân:

• Lỗi phần mềm
• Cấu hình phần cứng không mong muốn (chẳng hạn như bộ nhớ không đủ)

Biện pháp khắc phục:

• Tắt/bật nguồn điện chính.

Mã: SC 921-00

Lỗi ứng dụng máy in (Không tìm thấy phông chữ hiện tại) Không tìm thấy phông chữ hiện tại khi khởi động máy in.

Nguyên nhân:

• Không tìm thấy tệp phông chữ được cài đặt sẵn.

Biện pháp khắc phục:

• Tắt/bật nguồn điện chính.

Mã: SC 921-01

Lỗi ứng dụng máy in (Không tìm thấy phông chữ tùy chọn) Không tìm thấy phông chữ tùy chọn do mô phỏng yêu cầu khi khởi động máy in.

Nguyên nhân:

• Không tìm thấy phông chữ mô phỏng tùy chọn

Biện pháp khắc phục:

• Tắt/bật nguồn điện chính.

Mã: SC 925-00, SC 925-01

Lỗi chức năng NetFile. Không thể sử dụng chức năng quản lý tệp NetFile trên HDD hoặc tệp quản lý NetFile bị hỏng và không thể tiếp tục hoạt động.

Nguyên nhân:

• HDD bị lỗi
• HDD không đồng nhất do mất điện trong quá trình truy cập HDD, v.v.
• • Lỗi phần mềm

Biện pháp khắc phục:

Nếu một SC khác liên quan đến lỗi HDD (SC860 đến SC865) được phát hành cùng lúc, thì HDD chính là nguyên nhân. Giải quyết SC khác.

• Nếu SC860 đến SC865 không được phát hành
• Tắt/bật nguồn chính.
• Nếu cách này không hiệu quả, hãy khởi tạo phân vùng NetFile của HDD (SP5-832-011). Cần có sự chấp thuận của khách hàng vì tin nhắn fax đã nhận đang chờ được gửi và các tài liệu đang chờ được chụp sẽ bị mất. Quy trình:

1. Vào chế độ Công cụ người dùng và thực hiện "Cài đặt giao hàng" để in tất cả các tài liệu fax đã nhận được theo lịch trình giao hàng. Sau đó xóa chúng.
2. Ở chế độ Công cụ người dùng, thực hiện Quản lý tài liệu> Xóa hàng loạt tài liệu chuyển giao.
3. Thực hiện SP5832-011, sau đó tắt và bật lại nguồn máy.

• Nếu cách này không giải quyết được vấn đề, hãy khởi tạo tất cả các phân vùng của HDD (SP5-832-001), sau đó tắt và bật lại nguồn máy. Cần phải có sự chấp thuận của khách hàng vì các tài liệu và thông tin Sổ địa chỉ trong HDD sẽ bị mất. Các tin nhắn fax đã nhận được lưu trữ được bảo vệ nhưng thứ tự có thể thay đổi.
• Nếu điều này không giải quyết được vấn đề, hãy thay thế HDD.

Mã: SC 990-00

Lỗi hoạt động của phần mềm Phần mềm đã thử thực hiện một hoạt động không mong muốn.

Nguyên nhân:

• Lỗi tham số
• Lỗi tham số nội bộ
• Bộ nhớ làm việc không đủ
• Lỗi vận hành do những bất thường thường không phát hiện được.

Biện pháp khắc phục:

• Tắt/bật nguồn điện chính.
• Cài đặt lại phần mềm của bộ điều khiển và bo mạch BICU.

Mã: SC 991-00

Lỗi hoạt động phần mềm có thể phục hồi Phần mềm đã thử một hoạt động không mong muốn. SC 991 bao gồm các lỗi có thể phục hồi trái ngược với SC 990.

Nguyên nhân:

• Lỗi tham số
• Lỗi tham số nội bộ
• Bộ nhớ làm việc không đủ
• Lỗi vận hành do những bất thường thường không phát hiện được.

Mã: SC 992-00

Đã phát hành SC không xác định. Đã xảy ra lỗi SC không được hệ thống kiểm soát.

Nguyên nhân:

• SC của mô hình trước đã được sử dụng nhầm, v.v.
• Về cơ bản là lỗi phần mềm.

Biện pháp khắc phục:

• Tắt/bật nguồn điện chính.

Mã: SC 994-00

Lỗi hoạt động do các bất thường thường không thể phát hiện được. Lỗi xảy ra do số lượng bản ghi vượt quá giới hạn đối với hình ảnh được quản lý trong lớp dịch vụ của chương trình cơ sở.

Nguyên nhân:

• Điều này có thể xảy ra nếu có quá nhiều màn hình ứng dụng mở trên bảng điều khiển.

Mã: SC 995-01

Lỗi cài đặt CPM 1 So sánh số sê-ri máy (11 chữ số) và mã nhận dạng máy. Chi tiết:

• Không thể xác định số sê-ri máy do thay thế BICU hoặc trục trặc.
• Không thể xác định số sê-ri máy do thay thế NV-RAM

Nguyên nhân:

• Số sê-ri máy (11 chữ số) hoặc mã nhận dạng máy không khớp

Biện pháp khắc phục:

• Nhập số sê-ri của máy bằng SP5-811, sau đó bật/tắt nguồn.
• Gắn NV-RAM đã cài đặt trước đó.

Mã: SC 995-02

Lỗi cài đặt CPM 2. So sánh số sê-ri máy (11 chữ số) và mã nhận dạng máy. Chi tiết: Không thể xác định số sê-ri máy do thay thế NV-RAM hoặc trục trặc.

Nguyên nhân:

• Số sê-ri máy (11 chữ số) hoặc mã nhận dạng máy không khớp

Biện pháp khắc phục:

• Gắn NV-RAM đã cài đặt trước đó.
• Tải xuống dữ liệu trên NV-RAM bằng SP5-825.

Mã: SC 995-03

Lỗi cài đặt CPM 3 So sánh số sê-ri máy (11 chữ số) và mã nhận dạng máy. Chi tiết: Không thể nhận dạng mã nhận dạng máy vì bộ điều khiển bị thay thế không đúng cách hoặc bị trục trặc.

Nguyên nhân:

• Số sê-ri máy (11 chữ số) hoặc mã nhận dạng máy không khớp.

Biện pháp khắc phục:

• Thay thế bằng bộ điều khiển được chỉ định.

Mã: SC 995-04

Lỗi cài đặt CPM 4 So sánh số sê-ri máy (11 chữ số) và mã nhận dạng máy.

Nguyên nhân:

• Số sê-ri máy (11 chữ số) hoặc mã nhận dạng máy không khớp.

Biện pháp khắc phục:

• Trả các bộ phận về cấu hình ban đầu, sau đó lắp lại theo hướng dẫn.

Mã: SC 997-00

Lỗi chọn chức năng ứng dụng Ứng dụng được chọn bằng phím trên bảng điều khiển hoạt động bất thường (Không phản hồi, kết thúc bất thường).

Nguyên nhân:

Lỗi phần mềm (chủ yếu là ứng dụng)

Biện pháp khắc phục:

• Kiểm tra RAM, DIMM, bo mạch tùy chọn mà chương trình ứng dụng yêu cầu.
• Kiểm tra xem sự kết hợp của các chương trình đã tải xuống có đúng không.

Mã: SC 998-00

Lỗi khởi động ứng dụng

• Không có ứng dụng nào được đăng ký vào hệ thống trong khoảng thời gian quy định sau khi bật nguồn chính. (Không có ứng dụng nào khởi động/Tất cả ứng dụng đã bị chấm dứt bất thường)
• Ứng dụng đã khởi động nhưng không thể rút ra ngay vì một số lý do.

Nguyên nhân:

• Lỗi phần mềm (chủ yếu là ứng dụng)
• RAM, DIMM, bo mạch tùy chọn mà chương trình ứng dụng yêu cầu. Không được cài đặt đúng cách.

Biện pháp khắc phục:

• Tắt/bật nguồn điện chính.
• Kiểm tra RAM, DIMM, bo mạch tùy chọn
• Kiểm tra sự kết hợp của các chương trình
• Thay thế bo mạch điều khiển.

=========================================================================================================

ERROR CODE RICOH MP C4503/C6003

Cho thuê máy photocopy - Cho thuê máy photocopy màu - Cho thuê máy photocopy tại Hà Nội
