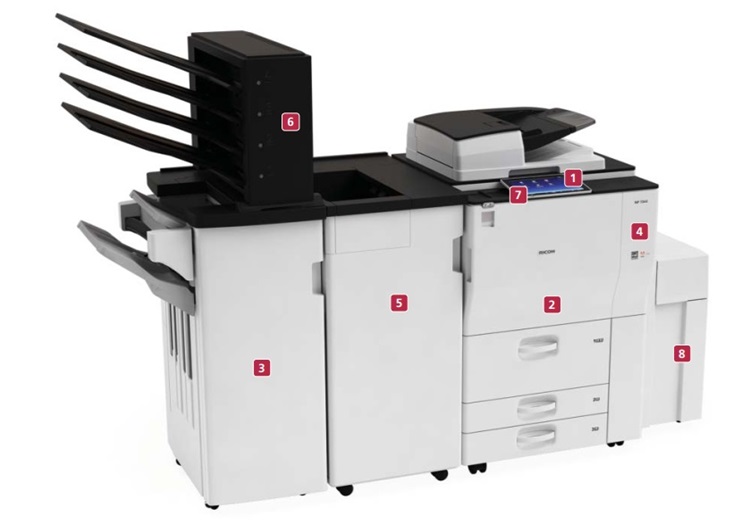

Mã lỗi máy photocopy Ricoh MP 6503/7503

Nhằm hỗ trợ nâng cao hiệu suất sửa chữa máy photocopy Ricoh, máy photo Quang Minh xin giới thiệu chi tiết mã lỗi máy photocopy Ricoh MP 6503/7503 (service code) bao gồm cả nguyên nhân và cách khắc phục lỗi (SC).

2. Mã lỗi máy photocopy Ricoh MP 6503/7503

Mã lỗi này được sử dụng cho các models:

• Mã lỗi này được sử dụng cho các models:

• Ricoh D223 MP 6503SP
• Ricoh D224 MP 7503SP
• Ricoh D225 MP 9003SP
• Ricoh MP 6503/6503SP
• Ricoh MP 7503/7503SP
• Ricoh MP 9003/9003SP

Mã: SC 672-10

Lỗi khởi động bộ điều khiển. Sau khi bật máy, kết nối giữa bộ điều khiển và bảng điều khiển không được thiết lập.

Nguyên nhân:

• Bộ điều khiển bị dừng
• Bo mạch được lắp không đúng cách
• Bo mạch điều khiển bị lỗi
• Đầu nối bảng điều khiển bị lỏng, hỏng hoặc bị lỗi
• Bộ điều khiển bị trễ

Biện pháp khắc phục:

• Tắt/bật nguồn điện chính.
• Kiểm tra kết nối của bo mạch điều khiển.
• Thay thế bo mạch điều khiển.
• Kiểm tra dây kết nối bảng điều khiển.

Mã: SC 672-11

Lỗi khởi động bộ điều khiển. Sau khi bật máy, kết nối giữa bộ điều khiển và bảng điều khiển không được thiết lập hoặc kết nối với bộ điều khiển bị gián đoạn sau khi khởi động bình thường.

Nguyên nhân:

• Bộ điều khiển bị dừng
• Bo mạch được lắp không đúng cách
• Bo mạch điều khiển bị lỗi
• Đầu nối bảng điều khiển bị lỏng, hỏng hoặc bị lỗi
• Bộ điều khiển bị trễ

Biện pháp khắc phục:

• Tắt/bật nguồn điện chính.
• Kiểm tra kết nối của bo mạch điều khiển.
• Thay thế bo mạch điều khiển.
• Kiểm tra dây kết nối bảng điều khiển.

Mã: SC 672-12

Lỗi khởi động bộ điều khiển. Việc giao tiếp với bộ điều khiển bị gián đoạn sau khi khởi động bình thường.

Nguyên nhân:

• Bộ điều khiển bị dừng
• Bo mạch được lắp không đúng cách
• Bo mạch điều khiển bị lỗi
• Đầu nối bảng điều khiển bị lỏng, hỏng hoặc bị lỗi
• Bộ điều khiển bị trễ

Biện pháp khắc phục:

• Tắt/bật nguồn điện chính.
• Kiểm tra kết nối của bo mạch điều khiển.
• Thay thế bo mạch điều khiển.
• Kiểm tra dây kết nối bảng điều khiển.

Mã: SC 672-13

Lỗi khởi động bộ điều khiển. Bảng điều khiển phát hiện bộ điều khiển bị hỏng.

Nguyên nhân:

• Bộ điều khiển bị dừng
• Bo mạch được lắp không đúng cách
• Bo mạch điều khiển bị lỗi
• Đầu nối bảng điều khiển bị lỏng, hỏng hoặc bị lỗi
• Bộ điều khiển bị trễ

Biện pháp khắc phục:

• Tắt/bật nguồn điện chính.
• Kiểm tra kết nối của bo mạch điều khiển.
• Thay thế bo mạch điều khiển.
• Kiểm tra dây kết nối bảng điều khiển.

Mã: SC 672-99

Lỗi khởi động bộ điều khiển. Phần mềm bảng điều khiển hoạt động không bình thường.

Nguyên nhân:

• Bộ điều khiển bị dừng
• Bo mạch được lắp không đúng cách
• Bo mạch điều khiển bị lỗi
• Đầu nối bảng điều khiển bị lỏng, hỏng hoặc bị lỗi
• Bộ điều khiển bị trễ

Biện pháp khắc phục:

• Tắt/bật nguồn điện chính.
• Kiểm tra kết nối của bo mạch điều khiển.
• Thay thế bo mạch điều khiển.
• Kiểm tra dây kết nối bảng điều khiển.

Mã: SC 689-01

Lỗi cảm biến tiệm cận: Lỗi 1. Cảm biến tiệm cận vẫn bật (phát hiện sự hiện diện của người vận hành) trong hơn 24 giờ và không hoạt động.

Nguyên nhân:

• Cảm biến vẫn bật vì bị hỏng.

Biện pháp khắc phục:

• Vào chế độ Công cụ người dùng và đặt cảm biến thành "Đã tắt". (Mặc định: Đã bật) để thông báo sẽ không xuất hiện trong khi chờ thay thế.
• Thay thế cảm biến và các thành phần của nó.

Mã: SC 689-02

Lỗi cảm biến tiệm cận: Lỗi 2. Cảm biến tiệm cận sẽ không phát hiện sự hiện diện của người vận hành (vẫn tắt), ngay cả sau 20 lần hoạt động trên máy: sử dụng bảng điều khiển, mở/đóng ADF, đặt bản gốc, mở/đóng cửa trước, mở/đóng khay giấy. Người vận hành có thể tiếp tục sử dụng máy (chỉ chức năng cảm biến bị vô hiệu hóa.)

Nguyên nhân:

• Cảm biến vẫn tắt vì bị hỏng.

Biện pháp khắc phục:

• Vào chế độ Công cụ người dùng và đặt cảm biến thành "Đã tắt". (Mặc định: Đã bật) để thông báo sẽ không xuất hiện trong khi chờ thay thế.
• Thay thế cảm biến và các thành phần của nó.

Mã: SC 700-01

Lỗi động cơ nâng tấm đáy ADF. Cảm biến vị trí tấm đáy không bật sau khi động cơ nâng tấm đáy bật để nâng hoặc hạ tấm đáy hoặc cảm biến HP tấm đáy không tắt sau khi động cơ nâng tấm đáy bật để hạ tấm đáy.

• Động cơ nâng tấm đáy nâng và hạ tấm đáy chứa bản gốc.
• Nếu đầu ra của cảm biến vị trí tấm đáy không thay đổi sau khi tấm đáy được nâng hoặc hạ, thì khi xảy ra lần đầu, ADF sẽ báo hiệu cho máy chính rằng đã xảy ra sự cố trong quá trình vận hành ADF.
• Khi xảy ra lần thứ hai, ADF sẽ báo hiệu lỗi kẹt.

Nguyên nhân:

• Không có đầu ra từ cảm biến vị trí tấm đáy
• Không có đầu ra từ cảm biến HP tấm đáy
• Động cơ tấm đáy không hoạt động
• Sự cố trên bo mạch chính ADF

Biện pháp khắc phục:

• Kiểm tra dây kết nối, đầu nối của cảm biến vị trí tấm đáy và cảm biến HP tấm đáy.
• Kiểm tra dây kết nối, đầu nối của động cơ nâng tấm đáy.
• Thay thế cảm biến vị trí tấm đáy.
• Thay thế cảm biến HP tấm đáy.
• Thay thế động cơ nâng tấm đáy.
• Thay thế bo mạch chính ADF.

Mã: SC 700-02

Lỗi động cơ lấy giấy gốc ADF. Động cơ lấy giấy đang hoạt động nhưng trạng thái của cảm biến HP lấy giấy không thay đổi.

• Thông thường, động cơ lấy giấy quay sẽ hạ con lăn lấy giấy xuống bề mặt của bản gốc ở trên cùng của chồng giấy đã nâng lên để tách và nạp giấy.
• Cảm biến HP của con lăn lấy giấy phát hiện khi con lăn lấy giấy được nâng lên và hạ xuống, nhưng nếu không có tín hiệu đầu ra từ cảm biến này, ADF sẽ báo hiệu cho máy chính rằng đã xảy ra sự cố với hoạt động lấy giấy gốc.
• Khi xảy ra lần thứ hai, ADF sẽ báo hiệu kẹt giấy.

Nguyên nhân:

• Không có tín hiệu từ cảm biến HP của pickup vì dây kết nối cảm biến, đầu nối bị lỏng, hỏng, lỗi.
• Cảm biến HP của pickup bị lỗi
• Dây kết nối động cơ pickup, đầu nối bị lỏng, hỏng, lỗi.
• Động cơ pickup bị lỗi.
• ADF chính bị lỗi

Biện pháp khắc phục:

• Kiểm tra dây cảm biến HP, đầu nối xem có bị hỏng không và thay thế.
• Kiểm tra dây cảm biến động cơ, đầu nối xem có bị hỏng không và thay thế.
• Kiểm tra dây cảm biến bo mạch chính ADF, đầu nối.
• Thay thế cảm biến HP.
• Thay thế động cơ.
• Thay thế bo mạch chính ADF.

Mã: SC 700-04

Lỗi động cơ cấp liệu ADF. Máy phát hiện tín hiệu lỗi trong quá trình vận hành động cơ cấp liệu.

• Sự cố được phát hiện khi phát hiện lỗi trong thanh ghi của bộ mã hóa động cơ cấp liệu, trong kênh mã hóa A (B) hoặc khi phát hiện tín hiệu quá tải. • Tuy nhiên, ở lần xảy ra thứ hai, ADF sẽ báo hiệu kẹt.
• Sự cố xảy ra trong kênh mã hóa khi không có thay đổi nào trong xung mã hóa ngay cả sau khi lệnh điều khiển được gửi đi.
• Lỗi quá tải xảy ra khi nhiệm vụ PWM tiếp tục ở mức cao sau khi thời gian quy định đã trôi qua.

Nguyên nhân:

• Giấy bị kẹt trong đường dẫn giấy
• Động cơ quá tải do tắc nghẽn
• Dây kết nối động cơ lỏng lẻo, hỏng, lỗi
• Giá đỡ động cơ, động cơ lắp không đúng cách
• Động cơ nạp bị lỗi

Biện pháp khắc phục:

• Kiểm tra đường dẫn giấy xem có bị kẹt giấy, giấy vụn, v.v. không.
• Kiểm tra khu vực xung quanh động cơ nạp giấy và loại bỏ mọi chướng ngại vật có thể cản trở hoạt động của động cơ.
• Kiểm tra dây kết nối động cơ nạp giấy, đầu nối xem có bị hỏng không và thay thế.
• Kiểm tra giá đỡ động cơ nạp giấy và động cơ và xác nhận rằng chúng được
lắp đặt đúng cách.
• Thay thế động cơ nạp giấy.

Mã: SC 700-05

Lỗi động cơ đầu vào ADF. Máy phát hiện tín hiệu lỗi trong quá trình vận hành động cơ.

• Sự cố được phát hiện khi phát hiện lỗi trong thanh ghi của bộ mã hóa động cơ đầu vào, trong kênh mã hóa A (B) hoặc khi phát hiện tín hiệu quá tải. • Tuy nhiên, ở lần xảy ra thứ hai, ADF báo hiệu kẹt.
• Sự cố xảy ra trong kênh mã hóa khi không có thay đổi nào trong xung mã hóa ngay cả sau khi lệnh điều khiển được gửi đi.
• Lỗi quá tải xảy ra khi nhiệm vụ PWM tiếp tục ở mức cao sau khi thời gian quy định đã trôi qua.

Nguyên nhân:

• Giấy bị kẹt trong đường dẫn giấy
• Động cơ quá tải do bị tắc nghẽn
• Dây kết nối động cơ lỏng lẻo, hỏng, lỗi
• Giá đỡ động cơ, động cơ lắp không đúng cách
• Động cơ đầu vào bị lỗi

Biện pháp khắc phục:

• Kiểm tra đường dẫn giấy xem có bị kẹt giấy, giấy vụn, v.v. không.
• Kiểm tra khu vực xung quanh động cơ đầu vào và loại bỏ mọi chướng ngại vật
có thể cản trở hoạt động của động cơ.
• Kiểm tra dây kết nối động cơ đầu vào, đầu nối xem có bị hỏng không và thay thế.
• Kiểm tra giá đỡ động cơ đầu vào và động cơ và xác nhận rằng chúng được lắp đúng cách.
• Thay thế động cơ nạp.

Mã: SC 700-06

Lỗi động cơ vận chuyển ADF. Máy phát hiện ra tín hiệu lỗi trong quá trình vận hành động cơ.

• Sự cố được phát hiện khi phát hiện ra lỗi trong thanh ghi của bộ mã hóa động cơ vận chuyển, trong kênh mã hóa A (B) hoặc khi phát hiện ra tín hiệu quá tải.
• Tuy nhiên, ở lần xảy ra thứ hai, ADF sẽ báo hiệu kẹt.
• Sự cố xảy ra trong kênh mã hóa khi không có thay đổi nào trong xung mã hóa ngay cả sau khi lệnh điều khiển được gửi đi.
• Lỗi quá tải xảy ra khi nhiệm vụ PWM tiếp tục ở mức cao sau khi thời gian quy định đã trôi qua.

Nguyên nhân:

• Giấy bị kẹt trong đường dẫn giấy
• Động cơ quá tải do tắc nghẽn
• Dây kết nối động cơ lỏng lẻo, hỏng, lỗi
• Giá đỡ động cơ, động cơ lắp không đúng cách
• Động cơ vận chuyển bị lỗi

Biện pháp khắc phục:

• Kiểm tra đường dẫn giấy xem có bị kẹt giấy, giấy vụn, v.v. không.
• Kiểm tra khu vực xung quanh động cơ vận chuyển và loại bỏ mọi chướng ngại vật có thể cản trở hoạt động của động cơ.
• Kiểm tra dây kết nối động cơ rơ le, đầu nối xem có bị hỏng không và thay thế.
• Kiểm tra giá đỡ động cơ vận chuyển và động cơ và xác nhận rằng chúng được lắp đặt đúng cách.
• Thay thế động cơ vận chuyển.

Mã: SC 700-07

Lỗi động cơ quét ADF. Máy phát hiện tín hiệu lỗi trong quá trình vận hành động cơ.

• Sự cố được phát hiện khi phát hiện lỗi trong thanh ghi của bộ mã hóa động cơ quét, trong kênh mã hóa A (B) hoặc khi phát hiện tín hiệu quá tải.
• Tuy nhiên, ở lần xảy ra thứ hai, ADF báo hiệu kẹt.
• Sự cố xảy ra trong kênh mã hóa khi không có thay đổi nào trong xung mã hóa ngay cả sau khi lệnh điều khiển được gửi đi.
• Lỗi quá tải xảy ra khi nhiệm vụ PWM tiếp tục ở mức cao sau khi thời gian quy định đã trôi qua.

Nguyên nhân:

• Giấy bị kẹt trong đường dẫn giấy
• Động cơ quá tải do bị tắc nghẽn
• Dây kết nối động cơ lỏng lẻo, hỏng, lỗi
• Giá đỡ động cơ, động cơ lắp không đúng cách
• Động cơ quét bị lỗi

Biện pháp khắc phục:

• Kiểm tra đường dẫn giấy xem có bị kẹt giấy, giấy vụn, v.v. không.
• Kiểm tra khu vực xung quanh động cơ quét và loại bỏ mọi chướng ngại vật có thể cản trở hoạt động của động cơ.
• Kiểm tra dây kết nối động cơ quét, đầu nối xem có bị hỏng không và thay thế.
• Kiểm tra giá đỡ động cơ rơ le và động cơ và xác nhận rằng chúng được lắp đúng cách.
• Thay thế động cơ quét.

Mã: SC 700-09

Lỗi động cơ thoát ADF. Máy phát hiện tín hiệu lỗi trong quá trình vận hành động cơ.

• Sự cố được phát hiện khi phát hiện lỗi trong thanh ghi của bộ mã hóa động cơ thoát, trong kênh mã hóa A (B) hoặc khi phát hiện tín hiệu quá tải.
• Tuy nhiên, ở lần xảy ra thứ hai, ADF báo hiệu kẹt.
• Sự cố xảy ra trong kênh mã hóa khi không có thay đổi nào trong xung mã hóa ngay cả sau khi lệnh điều khiển được gửi đi.
• Lỗi quá tải xảy ra khi nhiệm vụ PWM tiếp tục ở mức cao sau khi thời gian quy định đã trôi qua.

Nguyên nhân:

• Giấy bị kẹt trong đường dẫn giấy
• Động cơ quá tải do tắc nghẽn
• Dây kết nối động cơ lỏng lẻo, hỏng, lỗi
• Giá đỡ động cơ, động cơ lắp không đúng cách
• Động cơ thoát bị lỗi

Biện pháp khắc phục:

• Kiểm tra đường dẫn giấy xem có bị kẹt giấy, giấy vụn, v.v. không.
• Kiểm tra khu vực xung quanh động cơ thoát và loại bỏ mọi chướng ngại vật có thể cản trở hoạt động của động cơ.
• Kiểm tra dây kết nối động cơ thoát, đầu nối xem có bị hỏng không và thay thế.
• Kiểm tra giá đỡ động cơ thoát và động cơ và xác nhận rằng chúng được lắp đặt đúng cách.
• Thay thế động cơ thoát.

Mã: SC 702-04

Lỗi mạch bảo vệ ADF 4. Đã xảy ra sự cố trên mạch bảo vệ nguồn liên động khi nguồn điện chính 24V đang bật. Sự cố với động cơ nâng, động cơ nâng tấm đáy hoặc ngắn mạch trong dây kết nối đã ngắt mạch bảo vệ nguồn liên động.

Nguyên nhân:

• Động cơ hoặc dây kết nối trên mạch liên động bị lỗi.

Biện pháp khắc phục:

• Kiểm tra dây kết nối mạch bảo vệ nguồn liên động, công tắc.
• Kiểm tra tất cả các dây kết nối, đầu nối của bo mạch chính ADF của động cơ và thay thế nếu bị hỏng.
• Thay thế bo mạch chính.

Mã: SC 702-05

Lỗi mạch bảo vệ ADF 5. Đã xảy ra sự cố trên mạch bảo vệ nguồn điện liên động khi nguồn điện chính 24V đang bật.

Nguyên nhân:

• Dây điện mạch liên động, công tắc bị lỏng, hỏng, lỗi.
• Dây điện động cơ, đầu nối bị lỏng, hỏng hoặc lỗi.
• Động cơ bị lỗi.

Biện pháp khắc phục:

• Kiểm tra dây kết nối mạch bảo vệ nguồn liên động, đầu nối và xác nhận công tắc được lắp đúng cách.
• Kiểm tra tất cả dây kết nối động cơ, đầu nối và thay thế nếu bị hỏng.
• Sử dụng SP6007 (Kiểm tra đầu vào ADF) và SP6008 (Kiểm tra đầu ra ADF) để kiểm tra hoạt động của tất cả dây kết nối và động cơ ADF và thay thế nếu bị lỗi.
• Kiểm tra dây kết nối, đầu nối bo mạch chính ADF.
• Thay thế bo mạch chính ADF

Mã: SC 720-01

Lỗi đơn vị hạ lưu (Bộ hoàn thiện 3K/2K). Ba tín hiệu gửi đến đơn vị hạ lưu để thiết lập liên lạc đều không được trả lời.

Nguyên nhân:

• Dây cáp I/F hạ lưu, đầu nối bị lỏng, hỏng hoặc lỗi.
• Bo mạch chính của thiết bị hạ lưu bị lỗi
• Bo mạch điều khiển máy chính bị lỗi

Biện pháp khắc phục:

• Kiểm tra kết nối của cáp I/F xem có bị lỏng hoặc hỏng hóc không.
• Thay thế bo mạch chính của thiết bị hạ lưu.
• Thay thế bo mạch điều khiển máy chính.

Mã: SC 720-03

Bảo vệ quá tải ngắn mạch 1 (Máy hoàn thiện 3K/2K). Cầu chì bị đứt làm gián đoạn mạch bảo vệ quá tải. Nếu máy không tự động khởi động lại, điều này có nghĩa là cầu chì đã bị đứt.

Nguyên nhân:

• Động cơ quá tải
• Dây điện động cơ, đầu nối bị lỏng, hỏng, lỗi
• Động cơ bị lỗi
• Van điện từ bị lỗi

Biện pháp khắc phục:

• Kiểm tra các khu vực xung quanh động cơ và solenoid và loại bỏ mọi vật cản.
• Kiểm tra dây kết nối động cơ và solenoid, đầu nối và thay thế nếu bị hỏng.
• Sử dụng SP6007 (Kiểm tra đầu vào ADF) và SP6008 (Kiểm tra đầu ra ADF) để kiểm tra hoạt động của tất cả dây kết nối và động cơ ADF và thay thế nếu bị lỗi.

Mã: SC 720-04

Mạch bảo vệ quá tải ngắn 2 (Hộp thư). Cầu chì bị đứt đã ngắt mạch bảo vệ quá tải. Hỏng hộp thư đã vô hiệu hóa hoạt động của máy hoàn thiện.

Nguyên nhân:

• Động cơ quá tải
• Dây điện động cơ, đầu nối bị lỏng, hỏng, lỗi
• Động cơ bị lỗi
• Van điện từ bị lỗi

Biện pháp khắc phục:

• Kiểm tra động cơ chính của Mailbox, bo mạch chính và dây điện từ, đầu nối và thay thế nếu bị hỏng.
• Thay thế động cơ chính
• Thay thế điện từ
• Thay thế bo mạch chính.

Mã: SC 720-06

Lỗi truy cập NVRAM (Bộ hoàn thiện 3K/2K). Đã xảy ra lỗi khi truy cập bộ nhớ NVRAM của bộ hoàn thiện.

Nguyên nhân:

• Bộ nhớ NVRAM bị lỗi, hỏng

Biện pháp khắc phục:

• Thay thế bo mạch chính hoàn thiện

Mã: SC 720-10

Lỗi động cơ đầu vào (Bộ hoàn thiện 3K/2K). Đã phát hiện ra sự cố với bo mạch điều khiển động cơ DC này. Phát hiện đầu tiên sẽ đưa ra cảnh báo kẹt và phát hiện thứ hai sẽ đưa ra mã SC này.

Nguyên nhân:

• Dây điện, đầu nối động cơ bị lỏng, hỏng hoặc lỗi.
• Động cơ hoặc bo mạch truyền động bị lỗi.

Biện pháp khắc phục:

• Kiểm tra dây kết nối động cơ, đầu nối và thay thế nếu bị hỏng.
• Thay thế động cơ đầu vào.
• Thay thế bo mạch chính Finisher.

Mã: SC 720-11

Lỗi động cơ vận chuyển ngang (Bộ hoàn thiện 3K/2K). Đã phát hiện ra sự cố với bo mạch điều khiển động cơ DC này. Phát hiện đầu tiên sẽ đưa ra cảnh báo kẹt và phát hiện thứ hai sẽ đưa ra mã SC này.

Nguyên nhân:

• Dây điện, đầu nối động cơ bị lỏng, hỏng hoặc lỗi.
• Động cơ hoặc bo mạch truyền động bị lỗi.

Biện pháp khắc phục:

• Kiểm tra dây kết nối động cơ, đầu nối và thay thế nếu bị hỏng.
• Thay thế động cơ vận chuyển ngang.
• Thay thế bo mạch chính Finisher.

Mã: SC 720-13

Lỗi động cơ rơle (Bộ hoàn thiện 3K/2K). Đã phát hiện ra sự cố với bo mạch điều khiển động cơ DC này. Phát hiện đầu tiên sẽ đưa ra cảnh báo kẹt và phát hiện thứ hai sẽ đưa ra mã SC này.

Nguyên nhân:

• Dây điện, đầu nối động cơ bị lỏng, hỏng hoặc lỗi.
• Động cơ hoặc bo mạch truyền động bị lỗi.

Biện pháp khắc phục:

• Kiểm tra dây kết nối động cơ, đầu nối và thay thế nếu bị hỏng.
• Thay thế động cơ rơ le.
• Thay thế bo mạch chính Finisher.

Mã: SC 720-15

Lỗi động cơ vận chuyển trước khi xếp chồng (Bộ hoàn thiện 3K/2K). Đã phát hiện ra sự cố với bo mạch điều khiển động cơ DC này. Phát hiện đầu tiên sẽ đưa ra cảnh báo kẹt và phát hiện thứ hai sẽ đưa ra mã SC này.

Nguyên nhân:

• Dây điện, đầu nối động cơ bị lỏng, hỏng hoặc lỗi.
• Động cơ hoặc bo mạch truyền động bị lỗi.

Biện pháp khắc phục:

• Kiểm tra dây kết nối động cơ, đầu nối và thay thế nếu bị hỏng.
• Thay thế động cơ vận chuyển trước khi xếp chồng.
• Thay thế bo mạch chính Finisher.

Mã: SC 720-17

Lỗi động cơ thoát (Bộ hoàn thiện 3K/2K). Đã phát hiện ra sự cố với bo mạch điều khiển động cơ DC này. Phát hiện đầu tiên sẽ đưa ra cảnh báo kẹt và phát hiện thứ hai sẽ đưa ra mã SC này.

Nguyên nhân:

• Dây điện, đầu nối động cơ bị lỏng, hỏng hoặc lỗi.
• Động cơ hoặc bo mạch truyền động bị lỗi.

Biện pháp khắc phục:

• Kiểm tra dây kết nối động cơ, đầu nối và thay thế nếu bị hỏng.
• Thay thế động cơ thoát.
• Thay thế bo mạch chính Finisher.

Mã: SC 720-20

Lỗi động cơ cổng nối dưới (Bộ hoàn thiện 3K/2K). Cổng nối dưới không trở về vị trí ban đầu trong số xung được quy định (p0) hoặc số xung vượt quá giới hạn khi cổng nối di chuyển ra khỏi vị trí ban đầu. Lần đầu tiên xảy ra lỗi này sẽ báo hiệu cảnh báo kẹt, lần thứ hai xảy ra sẽ phát ra mã SC này.

Nguyên nhân:

• Động cơ quá tải.
• Dây kết nối động cơ, đầu nối bị lỏng, hỏng hoặc lỗi.
• Dây kết nối cảm biến HP cổng nối bị lỏng, hỏng hoặc lỗi.
• Động cơ bị lỗi.
• Cảm biến HP cổng nối bị lỗi.

Biện pháp khắc phục:

• Kiểm tra khu vực xung quanh động cơ xem có chướng ngại vật nào có thể cản trở hoạt động của động cơ không.
• Kiểm tra dây kết nối động cơ cổng nối dưới, đầu nối và thay thế nếu bị hỏng.
• Kiểm tra dây kết nối cảm biến HP cổng nối dưới, đầu nối và thay thế nếu bị hỏng.
• Thay thế động cơ cổng nối dưới.
• Thay thế cảm biến HP cổng nối dưới.
• Thay thế bo mạch chính Finisher.

Mã: SC 720-24

Lỗi động cơ dẫn hướng thoát (Bộ hoàn thiện 3K/2K). Dẫn hướng thoát không trở về vị trí ban đầu trong số xung được quy định (p0) hoặc số xung vượt quá giới hạn khi nó di chuyển ra khỏi vị trí ban đầu.

Nguyên nhân:

• Động cơ quá tải.
• Dây kết nối động cơ, đầu nối bị lỏng, hỏng hoặc lỗi.
• Dây kết nối cảm biến HP của thanh dẫn hướng thoát bị lỏng, hỏng hoặc lỗi.
• Động cơ bị lỗi.
• Cảm biến HP của thanh dẫn hướng thoát bị lỗi.

Biện pháp khắc phục:

• Kiểm tra khu vực xung quanh động cơ xem có chướng ngại vật nào có thể cản trở hoạt động của động cơ không.
• Kiểm tra dây kết nối động cơ dẫn hướng thoát, đầu nối và thay thế nếu bị hỏng.
• Kiểm tra dây kết nối cảm biến HP dẫn hướng thoát, đầu nối và thay thế nếu bị hỏng.
• Thay thế động cơ dẫn hướng thoát.
• Thay thế cảm biến HP dẫn hướng thoát.
• Thay thế bo mạch chính Finisher.

Mã: SC 720-25

Lỗi động cơ dẫn động đột (Bộ hoàn thiện 3K/2K). Bộ phận đột không trở về vị trí ban đầu trong số xung được quy định (p0) hoặc số xung vượt quá giới hạn khi di chuyển ra khỏi vị trí ban đầu. Lần đầu tiên xảy ra lỗi này sẽ đưa ra cảnh báo kẹt, lần thứ hai xảy ra lỗi này sẽ đưa ra mã SC này.

Nguyên nhân:

• Động cơ quá tải.
• Dây kết nối động cơ, đầu nối bị lỏng, hỏng hoặc lỗi.
• Dây kết nối cảm biến HP của đơn vị đục lỗ, đầu nối bị lỏng, hỏng hoặc lỗi.
• Động cơ bị lỗi.
• Cảm biến HP của đơn vị đục lỗ bị lỗi.

Biện pháp khắc phục:

• Kiểm tra khu vực xung quanh động cơ xem có chướng ngại vật nào có thể cản trở hoạt động của động cơ không.
• Kiểm tra dây kết nối động cơ đục lỗ, đầu nối và thay thế nếu bị hỏng.
• Kiểm tra dây kết nối cảm biến HP của cụm đục lỗ, đầu nối và thay thế nếu bị hỏng.
• Thay thế động cơ truyền động đục lỗ.
• Thay thế cảm biến HP của cụm đục lỗ.
• Thay thế bo mạch chính của Finisher.

Mã: SC 720-27

Lỗi động cơ chuyển động đấm (Bộ hoàn thiện 3K/2K). Không trở về vị trí ban đầu trong số xung được quy định (p0) hoặc số xung vượt quá giới hạn khi di chuyển ra khỏi vị trí ban đầu. Lần đầu tiên xảy ra lỗi này sẽ đưa ra cảnh báo kẹt, lần thứ hai xảy ra sẽ đưa ra mã SC này.

Nguyên nhân:

• Động cơ quá tải.
• Dây kết nối động cơ, đầu nối bị lỏng, hỏng hoặc lỗi.
• Dây kết nối cảm biến HP của đơn vị đục lỗ, đầu nối bị lỏng, hỏng hoặc lỗi.
• Động cơ bị lỗi.
• Cảm biến HP của đơn vị đục lỗ bị lỗi.

Biện pháp khắc phục:

• Kiểm tra khu vực xung quanh động cơ xem có chướng ngại vật nào có thể cản trở hoạt động của động cơ không.
• Kiểm tra dây kết nối động cơ chuyển động đục lỗ, đầu nối và thay thế nếu bị hỏng.
• Kiểm tra dây kết nối cảm biến HP của cụm đục lỗ, đầu nối và thay thế nếu bị hỏng.
• Thay thế động cơ chuyển động đục lỗ.
• Thay thế cảm biến HP của cụm đục lỗ.
• Thay thế bo mạch chính của Finisher.

Mã: SC720-28

Lỗi cảm biến vị trí giấy (Bộ hoàn thiện 3K/2K). Bộ phận đục lỗ không trở về vị trí ban đầu trong số xung được quy định (p0) hoặc số xung vượt quá giới hạn khi di chuyển ra khỏi vị trí ban đầu. Lần đầu tiên xảy ra lỗi này sẽ đưa ra cảnh báo kẹt giấy, lần thứ hai xảy ra lỗi này sẽ đưa ra mã SC này.

Nguyên nhân:

• Động cơ quá tải.
• Dây kết nối động cơ, đầu nối bị lỏng, hỏng hoặc lỗi.
• Dây kết nối cảm biến vị trí giấy (CIS), đầu nối bị lỏng, hỏng hoặc lỗi.
• Động cơ bị lỗi.
• Cảm biến bị lỗi.

Biện pháp khắc phục:

• Kiểm tra khu vực xung quanh động cơ xem có chướng ngại vật nào có thể cản trở hoạt động của động cơ không.
• Kiểm tra dây kết nối động cơ chuyển động đục lỗ, đầu nối và thay thế nếu bị hỏng.
• Kiểm tra dây kết nối cảm biến HP của cụm đục lỗ, đầu nối và thay thế nếu bị hỏng.
• Thay thế động cơ chuyển động đục lỗ.
• Thay thế cảm biến HP của cụm đục lỗ.
• Thay thế bo mạch chính của Finisher.

Mã: SC 720-30

Lỗi động cơ Jogger (3K/2K Finisher). Hàng rào Jogger phía trước hoặc phía sau không trở về vị trí ban đầu trong số xung được quy định (p0) hoặc số xung vượt quá giới hạn khi hàng rào di chuyển ra khỏi vị trí ban đầu. Lần đầu tiên xảy ra lỗi này sẽ đưa ra cảnh báo kẹt và lần thứ hai xảy ra sẽ đưa ra mã SC này.

Nguyên nhân:

• Động cơ quá tải.
• Dây kết nối động cơ, cảm biến bị lỏng, hỏng hoặc bị lỗi.
• Động cơ jogger phía trước hoặc phía sau bị lỗi.
• Cảm biến HP của hàng rào jogger phía trước hoặc phía sau bị lỗi.

Biện pháp khắc phục:

• Kiểm tra khu vực xung quanh động cơ xem có chướng ngại vật nào có thể cản trở hoạt động của động cơ không.
• Kiểm tra dây kết nối, đầu nối của động cơ jogger phía trước và phía sau và thay thế nếu bị hỏng.
• Kiểm tra dây kết nối, đầu nối của cảm biến HP hàng rào jogger phía trước và phía sau và thay thế nếu bị hỏng.
• Thay thế động cơ bị lỗi.
• Thay thế cảm biến bị lỗi.
• Thay thế bo mạch chính Finisher.

Mã: SC 720-33

Lỗi động cơ nâng con lăn định vị (3K/2K Finisher). Con lăn định vị không trở về vị trí ban đầu trong số xung được quy định (p0) hoặc số xung vượt quá giới hạn khi nó di chuyển ra khỏi vị trí ban đầu. Lần đầu tiên xảy ra lỗi này sẽ đưa ra cảnh báo kẹt và lần thứ hai xảy ra sẽ đưa ra mã SC này.

Nguyên nhân:

• Động cơ quá tải.
• Dây kết nối động cơ, cảm biến bị lỏng, hỏng hoặc bị lỗi.
• Động cơ nâng con lăn định vị bị lỗi.
• Cảm biến HP con lăn định vị bị lỗi.

Biện pháp khắc phục:

• Kiểm tra khu vực xung quanh động cơ xem có chướng ngại vật nào có thể cản trở hoạt động của động cơ không.
• Kiểm tra dây kết nối, đầu nối của động cơ con lăn định vị.
• Kiểm tra dây kết nối, đầu nối của cảm biến HP con lăn định vị và thay thế nếu bị hỏng.
• Thay thế động cơ nâng con lăn định vị.
• Thay thế cảm biến HP con lăn định vị.
• Thay thế bo mạch chính Finisher.

Mã: SC 720-34

Lỗi động cơ dẫn động con lăn định vị (Bộ hoàn thiện 3K/2K). Đã phát hiện lỗi trên bo mạch dẫn động động cơ điều khiển hoạt động của động cơ DC này. Lần đầu tiên xảy ra lỗi này sẽ báo hiệu cảnh báo kẹt, lần thứ hai xảy ra lỗi này sẽ phát ra mã SC này.

Nguyên nhân:

• Động cơ quá tải
• Dây kết nối động cơ, đầu nối bị lỏng, hỏng hoặc lỗi.
• Động cơ, bo mạch truyền động động cơ bị lỗi

Biện pháp khắc phục:

• Kiểm tra khu vực xung quanh động cơ xem có chướng ngại vật nào có thể cản trở hoạt động của động cơ không.
• Thay thế động cơ dẫn động con lăn định vị.
• Thay thế bo mạch chính Finisher.

Mã: SC 720-35

Lỗi động cơ ép TE (Bộ hoàn thiện 3K/2K). Đã xảy ra lỗi trong bo mạch điều khiển động cơ điều khiển hoạt động của động cơ DC này. Tấm ép TE (cạnh sau) không được phát hiện ở vị trí ban đầu trong thời gian quy định hoặc tấm ép không di chuyển ra khỏi vị trí ban đầu trong thời gian quy định.

Nguyên nhân:

• Động cơ quá tải.
• Dây kết nối động cơ, đầu nối bị lỏng, hỏng hoặc lỗi.
• Dây kết nối cảm biến HP của tấm ép TE, đầu nối bị lỏng, hỏng hoặc lỗi.
• Cảm biến HP bị lỗi
• Động cơ, bo mạch truyền động động cơ bị lỗi.

Biện pháp khắc phục:

• Kiểm tra khu vực xung quanh động cơ xem có chướng ngại vật nào có thể cản trở hoạt động của động cơ không.
• Kiểm tra dây kết nối động cơ, đầu nối và thay thế nếu bị hỏng.
• Kiểm tra dây kết nối cảm biến HP, đầu nối và thay thế nếu bị hỏng.
• Thay thế cảm biến HP của tấm ép TE.
• Thay thế động cơ ép TE.
• Thay thế bo mạch chính Finisher.

Mã: SC 720-41

Lỗi động cơ đai cấp liệu (Bộ hoàn thiện 3K/2K). Đã xảy ra lỗi trên bo mạch điều khiển động cơ điều khiển hoạt động của động cơ DC này và đai cấp liệu không được phát hiện ở vị trí ban đầu trong số xung được quy định hoặc chốt đai không rời khỏi vị trí ban đầu trong số xung được quy định. Lần đầu tiên xảy ra lỗi này sẽ đưa ra cảnh báo kẹt, lần thứ hai xảy ra lỗi này sẽ đưa ra mã SC này.

Nguyên nhân:

• Động cơ quá tải.
• Dây kết nối động cơ, đầu nối bị lỏng, hỏng hoặc lỗi.
• Dây kết nối cảm biến HP, đầu nối bị lỏng, hỏng hoặc lỗi.
• Cảm biến HP bị lỗi
• Động cơ, bo mạch truyền động động cơ bị lỗi.

Biện pháp khắc phục:

• Kiểm tra khu vực xung quanh động cơ xem có chướng ngại vật nào có thể cản trở hoạt động của động cơ không.
• Kiểm tra dây kết nối động cơ, đầu nối và thay thế nếu bị hỏng.
• Kiểm tra dây kết nối cảm biến HP của dây đai cấp liệu, đầu nối và thay thế nếu bị hỏng.
• Thay thế cảm biến HP của dây đai cấp liệu.
• Thay thế động cơ dây đai cấp liệu.
• Thay thế bo mạch chính của Finisher.

Mã: SC 720-42

Lỗi động cơ di chuyển máy bấm góc (Máy hoàn thiện 3K/2K). Máy bấm không trở về vị trí ban đầu trong số xung quy định hoặc không rời khỏi vị trí ban đầu trong số xung quy định. Lần đầu tiên xảy ra sẽ phát ra cảnh báo kẹt giấy, lần thứ hai sẽ phát ra mã SC này.

Nguyên nhân:

• Động cơ quá tải.
• Dây kết nối động cơ, đầu nối bị lỏng, hỏng hoặc lỗi.
• Dây kết nối cảm biến HP của máy bấm kim, đầu nối bị lỏng, hỏng hoặc lỗi.
• Cảm biến HP bị lỗi
• Động cơ, bo mạch truyền động động cơ bị lỗi.

Biện pháp khắc phục:

• Kiểm tra khu vực xung quanh động cơ xem có chướng ngại vật nào có thể cản trở hoạt động của động cơ không.
• Kiểm tra dây kết nối động cơ, đầu nối và thay thế nếu bị hỏng.
• Kiểm tra dây kết nối cảm biến HP của máy bấm ghim, đầu nối và thay thế nếu bị hỏng.
• Thay thế cảm biến HP của máy bấm ghim góc.
• Thay thế động cơ chuyển động của máy bấm ghim góc.
• Thay thế bo mạch chính của Finisher.

Mã: SC 720-44

Lỗi động cơ máy bấm góc (Máy hoàn thiện 3K/2K). Máy bấm góc không di chuyển ra khỏi vị trí ban đầu trong thời gian quy định. Lần đầu tiên xảy ra lỗi này báo hiệu kẹt giấy, lần thứ hai xảy ra lỗi này sẽ phát ra mã SC này.

Nguyên nhân:

• Động cơ quá tải (quá nhiều tờ để bấm kim).
• Dây kết nối động cơ, đầu nối bị lỏng, hỏng hoặc lỗi.
• Dây kết nối cảm biến HP của máy bấm kim góc, đầu nối bị lỏng, hỏng hoặc lỗi.
• Cảm biến HP bị lỗi
• Động cơ, bo mạch truyền động động cơ bị lỗi.

Biện pháp khắc phục:

• Kiểm tra khu vực xung quanh động cơ xem có chướng ngại vật nào có thể cản trở hoạt động của động cơ không.
• Kiểm tra dây kết nối động cơ, đầu nối và thay thế nếu bị hỏng.
• Kiểm tra dây kết nối cảm biến HP của máy bấm góc, đầu nối và thay thế nếu bị hỏng.
• Thay thế cảm biến HP của máy bấm góc.
• Thay thế động cơ máy bấm góc.
• Thay thế bo mạch chính của Finisher.

Mã: SC 720-50

Lỗi động cơ hàng rào bên máy bấm ghim (2K Finisher). Hàng rào bên không trở về vị trí ban đầu trong số xung được quy định hoặc số xung vượt quá giới hạn khi chúng di chuyển ra khỏi vị trí ban đầu. Lần xảy ra đầu tiên sẽ phát ra cảnh báo kẹt, lần xảy ra thứ hai sẽ phát ra mã SC này.

Nguyên nhân:

• Động cơ quá tải
• Dây kết nối, đầu nối của động cơ hàng rào bên bị lỏng, hỏng hoặc lỗi.
• Dây kết nối, đầu nối của cảm biến HP hàng rào bên bị lỏng, hỏng hoặc lỗi.
• Động cơ hàng rào bên trước hoặc sau bị lỗi.
• Cảm biến HP hàng rào bên trước hoặc sau bị lỗi.

Biện pháp khắc phục:

• Kiểm tra các khu vực xung quanh động cơ xem có chướng ngại vật nào có thể cản trở hoạt động của động cơ không.
• Kiểm tra dây kết nối, đầu nối của động cơ hàng rào bên máy bấm ghim phía trước và phía sau và thay thế nếu bị hỏng.
• Kiểm tra dây kết nối, đầu nối của cảm biến HP hàng rào bên trước và phía sau và thay thế nếu bị hỏng.
• Thay thế động cơ hàng rào bên trước hoặc sau.
• Thay thế cảm biến HP hàng rào bên trước hoặc phía sau.

Mã: SC 720-51

Lỗi động cơ hàng rào dưới (2K Finisher). Hàng rào dưới không trở về vị trí ban đầu trong số xung được quy định hoặc không rời khỏi vị trí ban đầu trong số xung được quy định. Lần xảy ra đầu tiên sẽ đưa ra cảnh báo kẹt và lần xảy ra thứ hai sẽ đưa ra mã SC này.

Nguyên nhân:

• Động cơ quá tải
• Dây kết nối động cơ hàng rào dưới, đầu nối bị lỏng, hỏng hoặc lỗi.
• Cảm biến HP hàng rào dưới, đầu nối bị lỏng, hỏng hoặc lỗi.
• Động cơ hàng rào dưới Booklet bị lỗi.
• Cảm biến HP hàng rào dưới Booklet bị lỗi.

Biện pháp khắc phục:

• Kiểm tra các khu vực xung quanh động cơ để tìm các chướng ngại vật có thể cản trở hoạt động của động cơ.
• Kiểm tra dây kết nối, đầu nối của động cơ hàng rào dưới và thay thế nếu bị hỏng.
• Kiểm tra dây kết nối, đầu nối của cảm biến HP hàng rào dưới và thay thế nếu bị hỏng.
• Thay thế động cơ hàng rào dưới.
• Thay thế cảm biến HP hàng rào dưới.

Mã: SC 720-52

Lỗi động cơ tấm gấp (Bộ hoàn thiện 3K/2K). Tấm gấp không trở về vị trí ban đầu trong số xung quy định hoặc không rời khỏi vị trí ban đầu trong số xung quy định. Lần đầu tiên xảy ra lỗi này báo hiệu kẹt giấy, lần thứ hai xảy ra lỗi này sẽ phát ra mã SC này.

Nguyên nhân:

• Động cơ quá tải.
• Dây kết nối động cơ, đầu nối bị lỏng, hỏng hoặc lỗi.
• Dây kết nối cảm biến HP của tấm gấp, đầu nối bị lỏng, hỏng hoặc lỗi.
• Cảm biến HP bị lỗi
• Động cơ bị lỗi.

Biện pháp khắc phục:

• Kiểm tra khu vực xung quanh động cơ xem có chướng ngại vật nào có thể cản trở hoạt động của động cơ không.
• Kiểm tra dây kết nối động cơ, đầu nối và thay thế nếu bị hỏng.
• Kiểm tra dây kết nối cảm biến HP tấm gấp, đầu nối và thay thế nếu bị hỏng.
• Thay thế cảm biến HP tấm gấp.
• Thay thế động cơ tấm gấp.
• Thay thế bo mạch chính Finisher.

Mã: SC 720-53

Lỗi động cơ hàng rào dưới cùng của Booklet (2K Finisher). Hàng rào dưới cùng không trở về vị trí ban đầu trong số xung được quy định hoặc số xung vượt quá giới hạn khi nó di chuyển ra khỏi vị trí ban đầu. Lần xảy ra đầu tiên sẽ phát ra cảnh báo kẹt, lần xảy ra thứ hai sẽ phát ra mã SC này.

Nguyên nhân:

• Động cơ quá tải.
• Dây kết nối động cơ, đầu nối bị lỏng, hỏng hoặc lỗi.
• Dây kết nối cảm biến HP ở hàng rào dưới, đầu nối bị lỏng, hỏng hoặc lỗi.
• Cảm biến HP bị lỗi
• Động cơ bị lỗi.

Biện pháp khắc phục:

• Kiểm tra khu vực xung quanh động cơ xem có chướng ngại vật nào có thể cản trở hoạt động của động cơ không.
• Kiểm tra dây kết nối động cơ, đầu nối và thay thế nếu bị hỏng.
• Kiểm tra dây kết nối cảm biến HP rào chắn dưới, đầu nối và thay thế nếu bị hỏng.
• Thay thế cảm biến HP dưới.
• Thay thế động cơ rào chắn dưới.
• Thay thế bo mạch chính Finisher.

Mã: SC 720-54

Lỗi động cơ vận chuyển chồng (2K Finisher). Khi phát hiện sự cố như ngắn mạch hoặc quá nhiệt với bo mạch điều khiển động cơ DC này, lần phát hiện đầu tiên sẽ đưa ra cảnh báo kẹt và lần phát hiện thứ hai sẽ đưa ra mã SC này.

Nguyên nhân:

• Động cơ quá tải.
• Dây điện, đầu nối của động cơ bị lỏng, hỏng hoặc bị lỗi.
• Động cơ bị lỗi.

Biện pháp khắc phục:

• Kiểm tra khu vực xung quanh động cơ xem có chướng ngại vật nào có thể cản trở hoạt động của động cơ không.
• Kiểm tra dây kết nối động cơ, đầu nối và thay thế nếu bị hỏng.
• Thay thế động cơ
• Thay thế bo mạch chính Finisher.

Mã: SC 720-60

Lỗi động cơ bấm ghim sách (2K Finisher). Bộ phận bấm ghim sách không trở về vị trí ban đầu trong thời gian quy định t0sec) hoặc không rời khỏi vị trí ban đầu trong thời gian quy định (t1sec). Lần xảy ra đầu tiên sẽ đưa ra cảnh báo kẹt giấy và lần xảy ra thứ hai sẽ đưa ra mã SC này.

Nguyên nhân:

• Động cơ quá tải.
• Dây kết nối động cơ, đầu nối bị lỏng, hỏng hoặc lỗi.
• Dây kết nối cảm biến HP của máy bấm ghim sách bị lỏng, hỏng hoặc lỗi.
• Động cơ máy bấm ghim sách bị lỗi.
• Cảm biến HP của máy bấm ghim sách bị lỗi.

Biện pháp khắc phục:

• Kiểm tra khu vực xung quanh động cơ xem có chướng ngại vật nào có thể cản trở hoạt động của động cơ không.
• Kiểm tra dây kết nối động cơ, đầu nối và thay thế nếu bị hỏng.
• Kiểm tra dây kết nối cảm biến HP, đầu nối và thay thế nếu bị hỏng.
• Thay thế cảm biến HP của máy bấm ghim sách.
• Thay thế động cơ máy bấm ghim sách.
• Thay thế bo mạch chính của Finisher.

Mã: SC 720-70

Lỗi động cơ nâng khay Finisher (Finisher 3K/2K). Đã phát hiện ra sự cố với bộ điều khiển động cơ (quá tải) nhưng trạng thái của cảm biến chiều cao giấy khay chuyển không thay đổi.

• Cảm biến vẫn bật, phát hiện phần trên của chồng giấy, ngay cả sau khi thời gian quy định trôi qua khi khay được hạ xuống.
• Hoặc, cảm biến không phát hiện phần trên của khay trong thời gian quy định khi khay được nâng lên.
• Lần xảy ra đầu tiên sẽ phát ra cảnh báo kẹt giấy và lần xảy ra thứ hai sẽ phát ra mã SC này.

Nguyên nhân:

• Động cơ quá tải.
• Dây kết nối động cơ, đầu nối bị lỏng, hỏng hoặc lỗi.
• Dây kết nối cảm biến HP của khay nâng, đầu nối bị lỏng, hỏng hoặc lỗi.
• Động cơ nâng khay bị lỗi.
• Cảm biến HP của khay bị lỗi.

Biện pháp khắc phục:

• Kiểm tra khu vực xung quanh động cơ xem có chướng ngại vật nào có thể cản trở hoạt động của động cơ không.
• Kiểm tra dây kết nối động cơ, đầu nối và thay thế nếu bị hỏng.
• Kiểm tra dây kết nối cảm biến HP, đầu nối và thay thế nếu bị hỏng.
• Thay thế cảm biến HP khay.
• Thay thế động cơ nâng khay.
• Thay thế bo mạch chính Finisher.

Mã: SC 720-71

Lỗi động cơ chuyển số (Bộ hoàn thiện 3K/2K). Không trở về vị trí ban đầu trong số xung quy định (p0) hoặc không rời khỏi vị trí ban đầu trong số xung quy định. Lần xảy ra đầu tiên sẽ đưa ra cảnh báo kẹt, lần xảy ra thứ hai sẽ đưa ra mã SC này.

Nguyên nhân:

• Động cơ quá tải.
• Dây kết nối động cơ, đầu nối bị lỏng, hỏng hoặc lỗi.
• Dây kết nối cảm biến HP khay chuyển số, đầu nối bị lỏng, hỏng hoặc lỗi.
• Động cơ thoát chuyển số bị lỗi.
• Cảm biến HP khay chuyển số bị lỗi.

Biện pháp khắc phục:

• Kiểm tra khu vực xung quanh động cơ xem có chướng ngại vật nào có thể cản trở hoạt động của động cơ không.
• Kiểm tra dây kết nối động cơ, đầu nối và thay thế nếu bị hỏng.
• Kiểm tra dây kết nối cảm biến HP, đầu nối và thay thế nếu bị hỏng.
• Thay thế cảm biến HP khay chuyển số.
• Thay thế động cơ thoát chuyển số.
• Thay thế bo mạch chính Finisher.

Mã: SC 720-72

Lỗi động cơ jogger chuyển số phía trước (3K/2K Finisher). Rào jogger chuyển số phía trước không trở về vị trí ban đầu trong số xung được quy định hoặc không rời khỏi vị trí ban đầu trong số xung được quy định. Lần xảy ra đầu tiên sẽ đưa ra cảnh báo kẹt và lần xảy ra thứ hai sẽ đưa ra mã SC này.

Nguyên nhân:

• Động cơ quá tải.
• Dây kết nối động cơ, đầu nối bị lỏng, hỏng hoặc lỗi.
• Dây kết nối cảm biến HP bộ chuyển số, đầu nối bị lỏng, hỏng hoặc lỗi.
• Động cơ bộ chuyển số phía trước bị lỗi.
• Cảm biến HP bộ chuyển số bị lỗi.

Biện pháp khắc phục:

• Kiểm tra khu vực xung quanh động cơ xem có chướng ngại vật nào có thể cản trở hoạt động của động cơ không.
• Kiểm tra dây kết nối động cơ, đầu nối và thay thế nếu bị hỏng.
• Kiểm tra dây kết nối cảm biến thoát khay chuyển số, đầu nối và thay thế nếu bị hỏng.
• Thay thế cảm biến HP jogger khay chuyển số.
• Thay thế động cơ jogger khay chuyển số.
• Thay thế bo mạch chính Finisher.

Mã: SC 720-73

Lỗi động cơ thu hồi hàng rào chạy bộ Shift (3K/2K Finisher). Hàng rào chạy bộ không trở về vị trí ban đầu trong số xung được quy định hoặc không rời khỏi vị trí ban đầu trong số xung được quy định. Lần xảy ra đầu tiên sẽ đưa ra cảnh báo kẹt và lần xảy ra thứ hai sẽ đưa ra mã SC này.

Nguyên nhân:

• Động cơ quá tải.
• Dây kết nối động cơ, đầu nối lỏng lẻo, hỏng hoặc lỗi.
• Dây kết nối, đầu nối cảm biến HP thu hồi cần sang số bị lỏng lẻo, hỏng hoặc lỗi.
• Động cơ thu hồi hàng rào cần sang số bị lỗi.
• Cảm biến HP thu hồi cần sang số bị lỗi.

Biện pháp khắc phục:

• Kiểm tra khu vực xung quanh động cơ xem có chướng ngại vật nào có thể cản trở hoạt động của động cơ không.
• Kiểm tra dây kết nối động cơ, đầu nối và thay thế nếu bị hỏng.
• Kiểm tra dây kết nối cảm biến HP, đầu nối và thay thế nếu bị hỏng.
• Thay thế cảm biến HP thu hồi cần gạt Shift.
• Thay thế động cơ thu hồi hàng rào cần gạt Shift.
• Thay thế bo mạch chính Finisher.

Mã: SC 720-74

Lỗi động cơ thu hồi con lăn kéo (Bộ hoàn thiện 3K/2K). Con lăn kéo không trở về vị trí ban đầu trong số xung được quy định hoặc không rời khỏi vị trí ban đầu trong số xung được quy định. Lần xảy ra đầu tiên sẽ đưa ra cảnh báo kẹt, lần xảy ra thứ hai sẽ đưa ra mã SC này.

Nguyên nhân:

• Động cơ quá tải.
• Dây kết nối động cơ, đầu nối bị lỏng, hỏng hoặc lỗi.
• Dây kết nối, đầu nối cảm biến HP thu hồi cần gạt số bị lỏng, hỏng hoặc lỗi.
• Động cơ thu hồi con lăn kéo bị lỗi.
• Cảm biến HP thu hồi cần gạt số bị lỗi.

Biện pháp khắc phục:

• Kiểm tra khu vực xung quanh động cơ xem có chướng ngại vật nào có thể cản trở hoạt động của động cơ không.
• Kiểm tra dây kết nối động cơ, đầu nối và thay thế nếu bị hỏng.
• Kiểm tra dây kết nối cảm biến HP, đầu nối và thay thế nếu bị hỏng.
• Thay thế cảm biến HP thu hồi bộ chuyển số.
• Thay thế động cơ thu hồi con lăn kéo.
• Thay thế bo mạch chính Finisher.

Mã: SC 720-75

Lỗi động cơ dẫn động con lăn kéo (Bộ hoàn thiện 3K/2K). Đã xảy ra lỗi trong bo mạch dẫn động động cơ điều khiển hoạt động của động cơ DC này và con lăn di chuyển đến vị trí ban đầu không được phát hiện trong thời gian quy định hoặc con lăn không di chuyển ra khỏi vị trí ban đầu trong thời gian quy định. Lần đầu tiên xảy ra lỗi này báo hiệu kẹt và lần thứ hai xảy ra lỗi này sẽ phát ra mã SC này.

Nguyên nhân:

• Động cơ quá tải.
• Dây kết nối động cơ, đầu nối bị lỏng, hỏng hoặc lỗi.
• Dây kết nối cảm biến HP của con lăn kéo, đầu nối bị lỏng, hỏng hoặc lỗi.
• Động cơ bị lỗi.
• Cảm biến HP thu hồi cần chuyển số bị lỗi.

Biện pháp khắc phục:

• Kiểm tra khu vực xung quanh động cơ xem có chướng ngại vật nào có thể cản trở hoạt động của động cơ không.
• Kiểm tra dây kết nối động cơ, đầu nối và thay thế nếu bị hỏng.
• Kiểm tra dây kết nối cảm biến HP, đầu nối và thay thế nếu bị hỏng.
• Thay thế cảm biến HP thu hồi cần gạt chuyển số.
• Thay thế động cơ dẫn động con lăn kéo.
• Thay thế bo mạch chính Finisher.

Mã: SC 720-80

Lỗi mạch bảo vệ quá tải 3 (Bộ hoàn thiện 3K/2K). Cầu chì bị đứt làm gián đoạn mạch bảo vệ quá tải.

Nguyên nhân:

• Dây điện mạch liên động, công tắc bị lỏng, hỏng, lỗi.
• Dây điện động cơ, đầu nối bị lỏng, hỏng hoặc lỗi.
• Dây điện từ, đầu nối bị lỏng, hỏng hoặc lỗi.
• Điện từ bị lỗi.
• Động cơ bị lỗi.

Biện pháp khắc phục:

• Kiểm tra dây kết nối mạch bảo vệ nguồn liên động, đầu nối và xác nhận công tắc được lắp đúng cách.
• Kiểm tra tất cả động cơ, dây kết nối điện từ, đầu nối và thay thế nếu bị hỏng.
• Sử dụng SP6007 (Kiểm tra đầu vào ADF) và SP6008 (Kiểm tra đầu ra ADF) để kiểm tra hoạt động của tất cả động cơ hoàn thiện, điện từ và thay thế nếu bị lỗi.
• Kiểm tra dây kết nối bo mạch chính, đầu nối.
• Thay thế bo mạch chính ADF

Mã: SC 720-81

Lỗi động cơ con lăn gấp (Bộ hoàn thiện 3K/2K). Đã phát hiện lỗi trên bo mạch điều khiển động cơ kiểm soát hoạt động của động cơ DC này. Lần đầu tiên xảy ra lỗi này sẽ báo hiệu cảnh báo kẹt và lần thứ hai sẽ phát ra mã SC này.

Nguyên nhân:

• Động cơ quá tải
• Dây kết nối động cơ lỏng lẻo, hỏng hoặc lỗi.
• Động cơ, bo mạch truyền động động cơ bị lỗi.

Biện pháp khắc phục:

• Kiểm tra khu vực xung quanh động cơ xem có chướng ngại vật nào có thể cản trở hoạt động của động cơ không.
• Kiểm tra dây kết nối động cơ, đầu nối và thay thế nếu bị hỏng.
• Thay thế động cơ
• Thay thế bo mạch chính của bộ hoàn thiện.

Mã: SC 720-82

Lỗi động cơ chặn cạnh trước (Bộ hoàn thiện 3K/2K). Bộ chặn cạnh trước không trở về vị trí ban đầu trong số xung quy định hoặc không rời khỏi vị trí ban đầu trong số xung quy định. Lần đầu tiên xảy ra lỗi này báo hiệu kẹt, lần thứ hai xảy ra lỗi này sẽ phát ra mã SC này.

Nguyên nhân:

• Động cơ chặn cạnh trước bị quá tải.
• Dây kết nối động cơ, đầu nối bị lỏng, hỏng hoặc lỗi.
• Dây kết nối cảm biến HP chặn cạnh trước, đầu nối bị lỏng, hỏng hoặc lỗi.
• Động cơ bị lỗi.
• Cảm biến HP bị lỗi.

Biện pháp khắc phục:

• Kiểm tra khu vực xung quanh động cơ xem có chướng ngại vật nào có thể cản trở hoạt động của động cơ không.
• Kiểm tra dây kết nối động cơ, đầu nối và thay thế nếu bị hỏng.
• Kiểm tra dây kết nối cảm biến HP, đầu nối và thay thế nếu bị hỏng.
• Thay thế cảm biến HP chặn cạnh trước.
• Thay thế động cơ chặn cạnh trước.
• Thay thế bo mạch chính Finisher.

Mã: SC 720-83

Lỗi động cơ cổng nối (Bộ hoàn thiện 3K/2K). Cổng nối thử nghiệm/chuyển đổi không trở về vị trí ban đầu trong số xung quy định (p0) hoặc không rời khỏi vị trí ban đầu trong số xung quy định. Lần đầu tiên xảy ra lỗi này báo hiệu kẹt và lần thứ hai xảy ra lỗi này sẽ phát ra mã SC này.

Nguyên nhân:

• Động cơ cổng nối quá tải.
• Dây kết nối động cơ, đầu nối bị lỏng, hỏng hoặc lỗi.
• Dây kết nối cảm biến Proof JG HP, đầu nối bị lỏng, hỏng hoặc lỗi.
• Động cơ bị lỗi.
• Cảm biến HP bị lỗi.

Biện pháp khắc phục:

• Kiểm tra khu vực xung quanh động cơ xem có chướng ngại vật nào có thể cản trở hoạt động của động cơ không.
• Kiểm tra dây kết nối động cơ, đầu nối và thay thế nếu bị hỏng.
• Kiểm tra dây kết nối cảm biến HP, đầu nối và thay thế nếu bị hỏng.
• Thay thế cảm biến HP JG.
• Thay thế động cơ cổng nối.
• Thay thế bo mạch chính Finisher.

Mã: SC 720-84

Lỗi mạch bảo vệ quá tải 2 (Bộ hoàn thiện 3K/2K: Hộp thư). Cầu chì bị đứt đã làm gián đoạn mạch bảo vệ quá tải. Nếu máy không tự động khởi động lại, điều này có nghĩa là cầu chì đã bị đứt.

Nguyên nhân:

• Quá tải động cơ
• Hư hỏng động cơ
• Hư hỏng van điện từ

Biện pháp khắc phục:

• Kiểm tra các khu vực xung quanh động cơ hoàn thiện để tìm các chướng ngại vật có thể cản trở hoạt động của động cơ.
• Kiểm tra dây kết nối động cơ, đầu nối và thay thế nếu bị hỏng.
• Kiểm tra động cơ chính Mailbox, solenoid để tìm các chướng ngại vật có thể cản trở hoạt động của động cơ.
• Kiểm tra động cơ chính Mailbox, dây kết nối solenoid, kết nối và thay thế nếu bị hỏng.
• Sử dụng SP6121 và SP6124 để thực hiện kiểm tra đầu vào/đầu ra cho Finisher và sau đó thay thế các thành phần bị lỗi.
• Thay thế bo mạch chính finisher.

Mã: SC 720-87

Lỗi động cơ đục lỗ hoàn thiện (3K/2K). Cảm biến HP đục lỗ không được kích hoạt trong thời gian quy định sau khi động cơ đục lỗ bật. Lỗi phát hiện đầu tiên gây ra lỗi kẹt và lỗi thứ hai gây ra mã SC này.

Nguyên nhân:

• Động cơ đấm quá tải do tắc nghẽn
• Cảm biến HP của đấm bị ngắt kết nối, lỗi
• Động cơ đấm bị ngắt kết nối, lỗi

Biện pháp khắc phục:

• Kiểm tra khu vực xung quanh động cơ đục lỗ để tìm các chướng ngại vật có thể cản trở hoạt động của động cơ.
• Kiểm tra dây kết nối, đầu nối của động cơ đục lỗ và thay thế nếu bị hỏng.
• Kiểm tra dây kết nối, đầu nối của cảm biến HP đục lỗ và thay thế nếu bị lỗi.
• Thay thế động cơ đục lỗ.
• Thay thế cảm biến HP đục lỗ.

Mã: SC 722-01

Lỗi giao tiếp bộ hoàn thiện hạ lưu (Bộ hoàn thiện D610). Không nhận được tín hiệu phản hồi từ bộ hoàn thiện hạ lưu sau 3 lần thử

Nguyên nhân:

• Cáp I/F của bộ hoàn thiện bị lỏng, đứt, lỗi
• Bo mạch điều khiển bộ hoàn thiện bị lỗi
• Bo mạch điều khiển chính bị lỗi

Biện pháp khắc phục:

• Kiểm tra kết nối của cáp I/F xem có bị lỏng hoặc hỏng hóc không.
• Thay thế bo mạch chính của thiết bị hạ lưu.
• Thay thế bo mạch điều khiển máy chính.

Mã: SC 722-10

Lỗi động cơ vận chuyển (Finisher D610). Không thể phát hiện tín hiệu xung từ động cơ vận chuyển trong thời gian quy định. Phát hiện đầu tiên kích hoạt mã kẹt và phát hiện thứ hai kích hoạt SC này.

Nguyên nhân:

• Động cơ quá tải do vật cản
• Đầu nối dây kết nối động cơ lỏng lẻo, hỏng, lỗi
• Động cơ bị lỗi

Biện pháp khắc phục:

• Kiểm tra khu vực xung quanh động cơ xem có chướng ngại vật nào có thể cản trở hoạt động của động cơ không.
• Kiểm tra dây kết nối, đầu nối của động cơ đục và thay thế nếu bị hỏng.
• Thay thế động cơ vận chuyển

Mã: SC 722-24

Động cơ dẫn hướng thoát (Finisher D610). Trạng thái của cảm biến dẫn hướng thoát không thay đổi vào thời điểm quy định trong quá trình vận hành dẫn hướng thoát.

Nguyên nhân:

• Dây kết nối cảm biến mở thanh dẫn hướng ra, đầu nối lỏng lẻo, hỏng, lỗi.
• Dây kết nối động cơ thanh dẫn hướng ra, cảm biến lỏng lẻo, hỏng, lỗi.
• Cảm biến thanh dẫn hướng ra bị lỗi
• Động cơ thanh dẫn hướng ra bị lỗi
• Bo mạch chính của bộ hoàn thiện bị lỗi

Biện pháp khắc phục:

• Kiểm tra khu vực xung quanh động cơ xem có chướng ngại vật nào có thể cản trở hoạt động của động cơ không.
• Kiểm tra dây kết nối, đầu nối của cảm biến mở cửa thoát và thay thế nếu bị hỏng.
• Thay thế cảm biến mở thanh dẫn hướng thoát.
• Thay thế động cơ dẫn hướng thoát.

Mã: SC 722-25

Lỗi động cơ đột dập (Bộ hoàn thiện D610). Sau khi đột dập, cảm biến HP của đột dập không phát hiện ra bộ phận đột dập ở vị trí ban đầu.

Nguyên nhân:

• Kết nối động cơ đấm lỏng lẻo, hỏng hoặc lỗi.
• Quá tải đấm (bị chặn bởi vật cản)
• Kết nối cảm biến HP lỏng lẻo, hỏng hoặc lỗi
• Cảm biến HP đấm bị lỗi

Biện pháp khắc phục:

• Kiểm tra khu vực xung quanh động cơ xem có chướng ngại vật nào có thể cản trở hoạt động của động cơ không.
• Kiểm tra dây kết nối động cơ, đầu nối và thay thế nếu bị hỏng.
• Kiểm tra dây kết nối cảm biến HP đục lỗ, đầu nối và thay thế nếu bị hỏng.
• Thay thế cảm biến HP đục lỗ.
• Thay thế động cơ đục lỗ

Mã: SC 722-30

Lỗi động cơ jogger Finisher (Finisher D610)
• Cảm biến HP jogger Finisher vẫn tắt trong hơn 1.000 xung khi hàng rào jogger trở về vị trí ban đầu.
• Cảm biến HP jogger Finisher vẫn bật trong hơn 1.000 xung khi hàng rào rời khỏi vị trí ban đầu.

Nguyên nhân:

• Cơ cấu Jogger quá tải
• Dây kết nối cảm biến HP của hàng rào Jogger bị ngắt kết nối hoặc bị lỗi
• Dây kết nối động cơ hàng rào Jogger, đầu nối bị lỏng, hỏng hoặc bị lỗi.
• Cảm biến HP của hàng rào Jogger bị lỗi
• Động cơ Jogger bị lỗi
• Bo mạch chính của máy hoàn thiện bị lỗi

Biện pháp khắc phục:

• Kiểm tra khu vực xung quanh động cơ xem có chướng ngại vật nào có thể cản trở hoạt động của động cơ không.
• Kiểm tra dây kết nối động cơ, đầu nối và thay thế nếu bị hỏng.
• Kiểm tra dây kết nối cảm biến HP, đầu nối và thay thế nếu bị hỏng.
• Thay thế động cơ jogger.
• Thay thế cảm biến HP hàng rào jogger.
• Thay thế bo mạch chính Finisher.

Mã: SC 722-33

Lỗi động cơ búa bấm kim của máy hoàn thiện (Máy hoàn thiện D610). Động cơ búa bấm kim không trở về vị trí ban đầu trong thời gian quy định (340 ms).

Nguyên nhân:

• Quá tải điện trên PCB truyền động máy bấm ghim
• Cảm biến HP của búa bấm ghim bị lỏng, hỏng, lỗi
• Động cơ búa bấm ghim bị lỗi
• Bo mạch chính của máy hoàn thiện bị lỗi

Biện pháp khắc phục:

• Giảm số lượng tờ trong chồng để bấm ghim.
• Kiểm tra dây kết nối cảm biến HP của búa, đầu nối và thay thế nếu bị hỏng.
• Thay thế động cơ búa bấm ghim
• Thay thế bo mạch chính của Finisher.

Mã: SC 722-35

Lỗi động cơ tấm ngăn xếp 1: Động cơ phía trước (Finisher D610). Cảm biến HP tấm ngăn xếp (phía trước) không kích hoạt trong vòng 500 ms sau khi động cơ bật. Lỗi phát hiện đầu tiên gây ra lỗi kẹt và lỗi thứ hai gây ra mã SC này.

Nguyên nhân:

Nếu động cơ đang hoạt động:
• Dây kết nối cảm biến HP của tấm ngăn xếp phía trước lỏng lẻo, hỏng, lỗi
• Cảm biến HP của tấm ngăn xếp phía trước bị lỗi

Nếu động cơ không hoạt động:
• Động cơ bị chặn bởi vật cản
• Dây kết nối động cơ lỏng lẻo, hỏng, lỗi
• Động cơ bị lỗi
• Bo mạch chính của bộ hoàn thiện bị lỗi

Biện pháp khắc phục:

Nếu động cơ đang hoạt động:
• Kiểm tra dây kết nối cảm biến HP của tấm ngăn xếp, đầu nối và thay thế nếu bị hỏng.
• Thay thế cảm biến HP của tấm ngăn xếp phía trước.
Nếu động cơ không hoạt động:
• Kiểm tra khu vực xung quanh động cơ và loại bỏ mọi chướng ngại vật có thể cản trở hoạt động của động cơ.
• Kiểm tra dây kết nối động cơ, đầu nối và thay thế nếu bị hỏng.
• Thay thế động cơ
• Thay thế bo mạch chính của bộ hoàn thiện

Mã: SC 722-36

Lỗi động cơ tấm ngăn xếp 2: Động cơ trung tâm (Finisher D610). Cảm biến HP tấm ngăn xếp (trung tâm) không kích hoạt trong vòng 500 ms sau khi
động cơ bật. Lỗi phát hiện đầu tiên gây ra lỗi kẹt và
lỗi thứ 2 gây ra mã SC này.

Nguyên nhân:

Nếu động cơ đang hoạt động:
• Dây kết nối cảm biến HP của tấm ngăn giữa lỏng lẻo, hỏng, lỗi
• Cảm biến HP của tấm ngăn giữa bị lỗi

Nếu động cơ không hoạt động:
• Động cơ bị chặn bởi vật cản
• Dây kết nối động cơ lỏng lẻo, hỏng, lỗi
• Động cơ bị lỗi
• Bo mạch chính của bộ hoàn thiện bị lỗi

Biện pháp khắc phục:

Nếu động cơ đang hoạt động
• Kiểm tra dây kết nối cảm biến HP của tấm ngăn xếp trung tâm và thay thế nếu bị hỏng.
• Thay thế cảm biến HP của tấm ngăn xếp trung tâm.
Nếu động cơ không hoạt động:
• Kiểm tra khu vực xung quanh động cơ và loại bỏ mọi chướng ngại vật cản trở hoạt động của động cơ.
• Kiểm tra dây kết nối động cơ, đầu nối và thay thế nếu bị hỏng.
• Thay thế động cơ tấm ngăn xếp
• Thay thế bo mạch chính của bộ hoàn thiện.

Mã: SC 722-37

Lỗi động cơ tấm ngăn xếp 3: Động cơ phía sau (Finisher D610). Cảm biến HP tấm ngăn xếp (phía sau) không kích hoạt trong vòng 500 ms sau khi động cơ bật. Lỗi phát hiện đầu tiên gây ra lỗi kẹt và lỗi thứ 2 gây ra mã SC này.

Nguyên nhân:

Nếu động cơ đang hoạt động:
• Dây kết nối cảm biến HP của tấm ngăn xếp phía sau lỏng lẻo, hỏng, lỗi
• Cảm biến HP của tấm ngăn xếp phía sau bị lỗi

Nếu động cơ không hoạt động:
• Động cơ bị chặn bởi vật cản
• Dây kết nối động cơ lỏng lẻo, hỏng, lỗi
• Động cơ bị lỗi
• Bo mạch chính của bộ hoàn thiện sách bị lỗi

Biện pháp khắc phục:

Nếu động cơ đang hoạt động
• Kiểm tra dây kết nối cảm biến HP của tấm ngăn xếp phía sau và thay thế nếu bị hỏng.
• Thay thế cảm biến HP của tấm ngăn xếp phía sau
Nếu động cơ không hoạt động:
• Kiểm tra khu vực xung quanh động cơ và loại bỏ mọi chướng ngại vật cản trở hoạt động của động cơ.
• Kiểm tra dây kết nối động cơ, đầu nối và thay thế nếu bị hỏng.
• Thay thế động cơ phía sau
• Thay thế bo mạch chính của bộ hoàn thiện.

Mã: SC 722-39

Động cơ hàng rào trên cùng Jogger (Finisher D610). Cảm biến HP hàng rào trên cùng phát hiện rằng: Hàng rào trên cùng không đến vị trí ban đầu trong số xung đã chỉ định hoặc hàng rào trên cùng không rời khỏi vị trí ban đầu trong số xung đã chỉ định.

Nguyên nhân:

Nếu động cơ hàng rào trên cùng của máy chạy bộ đang hoạt động:
• Dây kết nối cảm biến HP của hàng rào trên cùng lỏng lẻo, hỏng, lỗi
• Cảm biến HP của hàng rào trên cùng bị lỗi
Nếu động cơ hàng rào trên cùng của máy chạy bộ không hoạt động:
• Động cơ bị chặn bởi vật cản
• Dây kết nối động cơ lỏng lẻo, hỏng, lỗi
• Động cơ bị lỗi
• Bo mạch chính của máy hoàn thiện bị lỗi

Biện pháp khắc phục:

Nếu động cơ đang hoạt động
• Kiểm tra dây kết nối cảm biến HP hàng rào phía sau và thay thế nếu bị hỏng.
• Thay thế cảm biến HP hàng rào phía trên
Nếu động cơ không hoạt động:
• Kiểm tra khu vực xung quanh động cơ và loại bỏ mọi chướng ngại vật cản trở hoạt động của động cơ.
• Kiểm tra dây kết nối động cơ, đầu nối và thay thế nếu bị hỏng.
• Thay thế động cơ hàng rào phía trên jogger
• Thay thế bo mạch chính hoàn thiện.

Mã: SC 722-40

Động cơ hàng rào dưới Jogger (Finisher D610). Cảm biến HP hàng rào dưới phát hiện rằng: Hàng rào dưới không đến vị trí ban đầu vào thời gian đã chỉ định hoặc hàng rào dưới không rời khỏi vị trí ban đầu vào thời gian đã chỉ định.

Nguyên nhân:

Nếu động cơ hàng rào dưới cùng của máy chạy bộ đang hoạt động:
• Dây kết nối cảm biến HP của hàng rào dưới cùng lỏng lẻo, hỏng, lỗi
• Cảm biến HP của hàng rào dưới cùng bị lỗi
Nếu động cơ hàng rào dưới cùng của máy chạy bộ không hoạt động:
• Động cơ bị chặn bởi vật cản
• Dây kết nối động cơ lỏng lẻo, hỏng, lỗi
• Động cơ bị lỗi
• Bo mạch chính của máy hoàn thiện bị lỗi

Biện pháp khắc phục:

Nếu động cơ đang hoạt động
• Kiểm tra dây kết nối cảm biến HP rào chắn phía dưới phía sau và thay thế nếu bị hỏng.
• Thay thế cảm biến HP rào chắn phía dưới
Nếu động cơ không hoạt động:
• Kiểm tra khu vực xung quanh động cơ và loại bỏ mọi chướng ngại vật cản trở hoạt động của động cơ.
• Kiểm tra dây kết nối động cơ, đầu nối và thay thế nếu bị hỏng.
• Thay thế động cơ rào chắn phía dưới bộ phận chạy bộ
• Thay thế bo mạch chính bộ hoàn thiện.

Mã: SC 722-41

Lỗi động cơ băng tải cấp liệu (Finisher D610). Cảm biến HP băng tải cấp liệu xếp chồng không kích hoạt trong thời gian quy định sau khi động cơ băng tải cấp liệu xếp chồng bật. Lỗi phát hiện lần 1 gây ra lỗi kẹt và lỗi lần 2 gây ra mã SC này.

Nguyên nhân:

Nếu động cơ đang hoạt động
• Dây kết nối cảm biến HP cấp liệu bị lỏng, hỏng, lỗi
• Cảm biến HP cấp liệu bị lỗi
Nếu động cơ không hoạt động:
• Động cơ cấp liệu bị chặn bởi vật cản
• Dây kết nối động cơ cấp liệu bị lỏng, hỏng, lỗi
• Động cơ cấp liệu bị lỗi
• Bo mạch chính của bộ hoàn thiện sách bị lỗi

Biện pháp khắc phục:

Nếu động cơ đang hoạt động
• Kiểm tra dây kết nối cảm biến HP cấp liệu và thay thế nếu bị hỏng.
• Thay thế cảm biến HP cấp liệu
Nếu động cơ không hoạt động:
• Kiểm tra khu vực xung quanh động cơ và loại bỏ mọi chướng ngại vật cản trở hoạt động của động cơ.
• Kiểm tra dây kết nối động cơ, đầu nối và thay thế nếu bị hỏng.
• Thay thế động cơ đai cấp liệu
• Thay thế bo mạch chính của bộ hoàn thiện.

Mã: SC 722-42

Lỗi động cơ chuyển động của máy bấm kim Finisher (Finisher D610). Cảm biến HP của máy bấm kim không được kích hoạt trong thời gian quy định sau khi động cơ máy bấm kim bật. Lỗi phát hiện lần 1 sẽ gây ra lỗi kẹt giấy và lỗi phát hiện lần 2 sẽ gây ra mã SC này.

Nguyên nhân:

• Động cơ chuyển động của máy bấm kim quá tải do bị cản trở
• Dây kết nối cảm biến HP của máy bấm kim, đầu nối lỏng lẻo, đứt, lỗi.
• Cảm biến HP của máy bấm kim bị lỗi
• Dây kết nối động cơ chuyển động của máy bấm kim, đầu nối lỏng lẻo, đứt, lỗi.
• Động cơ chuyển động của máy bấm kim bị lỗi.

Biện pháp khắc phục:

• Kiểm tra khu vực xung quanh động cơ và loại bỏ mọi chướng ngại vật cản trở hoạt động của động cơ.
• Kiểm tra dây kết nối cảm biến HP của máy bấm ghim, đầu nối và thay thế nếu bị hỏng.
• Thay thế cảm biến HP của máy bấm ghim.
• Kiểm tra dây kết nối động cơ chuyển động của máy bấm ghim, đầu nối và thay thế nếu bị hỏng.
• Thay thế động cơ chuyển động của máy bấm ghim.

Mã: SC 722-43

Lỗi động cơ quay của máy bấm góc Finisher (Finisher D610). Máy bấm không trở về vị trí ban đầu trong thời gian quy định sau khi bấm. Lỗi phát hiện lần 1 sẽ báo lỗi kẹt và lỗi lần 2 sẽ báo mã SC này.

Nguyên nhân:

• Động cơ quay của máy bấm ghim quá tải do bị cản trở
• Động cơ bị ngắt kết nối.
• Động cơ bị lỗi.
• Dây kết nối cảm biến HP quay của máy bấm ghim, đầu nối bị lỏng, hỏng, bị lỗi.
• Cảm biến bị lỗi.

Biện pháp khắc phục:

• Kiểm tra khu vực xung quanh động cơ quay của máy bấm ghim và loại bỏ mọi vật cản.
• Kiểm tra dây kết nối động cơ, đầu nối và thay thế nếu bị hỏng.
• Kiểm tra dây kết nối cảm biến HP quay của máy bấm ghim, đầu nối và thay thế nếu bị hỏng.
• Thay thế cảm biến.

Mã: SC 722-44

Lỗi động cơ bấm góc Finisher (Finisher D610). Động cơ bấm không tắt trong thời gian quy định sau khi hoạt động. Lỗi phát hiện lần 1 sẽ gây ra lỗi kẹt giấy, lỗi phát hiện lần 2 sẽ gây ra mã SC này.

Nguyên nhân:

• Kẹt ghim
• Số lượng tờ trong chồng vượt quá giới hạn ghim
• Dây kết nối động cơ bấm ghim, đầu nối lỏng lẻo, hỏng, lỗi.
• Động cơ bị lỗi.

Biện pháp khắc phục:

• Tháo kẹt ghim.
• Kiểm tra, đổ hết khay chứa ghim.
• Kiểm tra số lượng tờ giấy đang được ghim.
• Kiểm tra dây kết nối động cơ máy bấm ghim, đầu nối và thay thế nếu bị hỏng.
• Thay thế động cơ.

Mã: SC 722-70

Lỗi động cơ khay hoàn thiện 1 (nâng khay trên) (Finisher D610). Cảm biến chiều cao giấy khay trên không thay đổi trạng thái theo thời gian đã chỉ định sau khi khay nâng lên hoặc hạ xuống. Lỗi phát hiện lần 1 sẽ phát ra lỗi kẹt giấy và lỗi lần 2 sẽ phát ra mã SC này.

Nguyên nhân:

• Dây kết nối động cơ nâng khay, đầu nối lỏng lẻo, hỏng, lỗi.
• Động cơ bị lỗi.
• Dây kết nối cảm biến chiều cao giấy khay trên, đầu nối lỏng lẻo, hỏng, lỗi.
• Cảm biến bị lỗi
• Kết nối bo mạch chính của máy hoàn thiện với động cơ lỏng lẻo, hỏng, lỗi.
• Bo mạch chính của máy hoàn thiện bị lỗi

Biện pháp khắc phục:

• Kiểm tra dây kết nối động cơ nâng khay, đầu nối và thay thế nếu bị hỏng.
• Kiểm tra dây kết nối động cơ kết nối với bo mạch chính của bộ hoàn thiện.
• Thay thế động cơ
• Kiểm tra dây kết nối cảm biến chiều cao giấy khay trên, đầu nối và thay thế nếu bị hỏng.
• Thay thế cảm biến
• Thay thế bo mạch chính của bộ hoàn thiện.

Mã: SC 722-71

Lỗi động cơ chuyển số (Bộ hoàn thiện D610). Cảm biến nửa vòng quay của khay chuyển số: Không phát hiện được khay chuyển số ở vị trí ban đầu tại thời điểm đã chỉ định hai lần hoặc không phát hiện được khay chuyển số đã rời khỏi vị trí ban đầu hai lần.

Nguyên nhân:

Nếu động cơ đang hoạt động
• Dây kết nối cảm biến nửa vòng 1, 2 lỏng lẻo, hỏng, lỗi
• Một trong các cảm biến nửa vòng bị lỗi

Nếu động cơ không hoạt động:
• Động cơ chuyển số bị chặn bởi vật cản
• Dây kết nối động cơ lỏng lẻo, hỏng, lỗi
• Động cơ bị lỗi
• Bo mạch chính của máy hoàn thiện bị lỗi

Biện pháp khắc phục:

Nếu động cơ đang hoạt động
• Kiểm tra dây kết nối cảm biến nửa vòng 1, 2, đầu nối và thay thế nếu bị hỏng.
• Thay thế một hoặc cả hai cảm biến nửa vòng.
Nếu động cơ không hoạt động:
• Kiểm tra khu vực xung quanh động cơ chuyển số và loại bỏ mọi vật cản.
• Kiểm tra dây kết nối động cơ, đầu nối và thay thế nếu bị hỏng.
• Thay thế động cơ.
• Thay thế bo mạch chính của bộ hoàn thiện.

Mã: SC 722-72

Lỗi động cơ jogger chuyển số phía trước (Finisher D610). Các rào chắn bên không thu vào trong thời gian quy định sau khi động cơ jogger chuyển số bật. Lỗi phát hiện lần 1 gây ra lỗi kẹt và lỗi lần 2 gây ra mã SC này.

Nguyên nhân:

• Động cơ jogger chuyển số trước quá tải do bị cản trở.
• Dây kết nối động cơ, đầu nối lỏng lẻo, gãy, lỗi.
• Động cơ bị lỗi
• Dây kết nối cảm biến HP jogger chuyển số trước, đầu nối lỏng lẻo, gãy, lỗi.
• Cảm biến bị lỗi

Biện pháp khắc phục:

• Kiểm tra khu vực xung quanh động cơ jogger chuyển số phía trước và loại bỏ mọi vật cản.
• Kiểm tra dây kết nối động cơ và thay thế nếu bị hỏng.
• Kiểm tra dây kết nối cảm biến HP jogger chuyển số phía trước, đầu nối và thay thế nếu bị hỏng.
• Thay thế cảm biến.
• Thay thế động cơ.

Mã: SC 722-74

Lỗi động cơ thu hồi bộ chuyển đổi (Finisher D610). Các rào chắn bên không thu hồi trong thời gian quy định sau khi động cơ thu hồi bật. Lỗi phát hiện lần 1 gây ra lỗi kẹt và lỗi lần 2 gây ra mã SC này.

Nguyên nhân:

• Động cơ quá tải
• Dây kết nối động cơ bị ngắt kết nối, lỏng lẻo, lỗi
• Động cơ bị lỗi
• Cảm biến HP bị lỗi

Biện pháp khắc phục:

• Kiểm tra khu vực xung quanh động cơ thu hồi cần chuyển số và loại bỏ mọi vật cản.
• Kiểm tra dây kết nối động cơ và thay thế nếu bị hỏng.
• Kiểm tra dây kết nối cảm biến vị trí gốc và thay thế nếu bị hỏng.
• Thay thế cảm biến.
• Thay thế động cơ.

Mã: SC 722-75

Lỗi động cơ con lăn hồi (Máy hoàn thiện D610). Xảy ra trong quá trình vận hành động cơ áp suất khay dưới.

Nguyên nhân:

• Động cơ quá tải
• Dây kết nối động cơ bị ngắt kết nối, lỏng lẻo, lỗi
• Dây kết nối cảm biến vị trí ban đầu bị ngắt kết nối, lỏng lẻo, lỗi
• Cảm biến HP bị lỗi

Biện pháp khắc phục:

• Kiểm tra khu vực xung quanh động cơ con lăn hồi lưu và loại bỏ mọi vật cản.
• Kiểm tra dây kết nối động cơ và thay thế nếu bị hỏng.
• Kiểm tra dây kết nối cảm biến vị trí gốc và thay thế nếu bị hỏng.
• Thay thế cảm biến.
• Thay thế động cơ.

Mã: SC 722-80

Phễu cắt ghim của máy hoàn thiện đầy (Máy hoàn thiện D610). Phễu bỏ ghim đã đầy ghim đã cắt.

Nguyên nhân:

• Nếu phễu không đầy, cảm biến phễu đầy sẽ bị ngắt kết nối
• Cảm biến bị lỗi

Biện pháp khắc phục:

• Làm rỗng phễu.
• Kiểm tra dây cảm biến đầy phễu và thay thế nếu bị hỏng.
• Thay thế cảm biến.

Mã: SC 722-81

Lỗi động cơ vận chuyển bộ hoàn thiện (Bộ hoàn thiện D610). Xung mã hóa của động cơ vận chuyển bộ hoàn thiện không thay đổi trạng thái (cao/thấp) trong vòng 600 ms và không thay đổi sau 2 lần thử lại.

Nguyên nhân:

• Dây kết nối động cơ vận chuyển bị ngắt kết nối hoặc bị lỗi
• Động cơ vận chuyển máy hoàn thiện bị lỗi
• Bo mạch chính máy hoàn thiện bị lỗi

Biện pháp khắc phục:

• Kiểm tra dây kết nối động cơ vận chuyển và thay thế nếu bị hỏng.
• Thay thế động cơ.
• Thay thế bo mạch chính hoàn thiện.

Mã: SC 722-83

Lỗi động cơ đục lỗ Finisher (Finisher D610). Cảm biến HP đục lỗ không được kích hoạt trong thời gian quy định sau khi động cơ đục lỗ bật. Lỗi phát hiện lần 1 sẽ phát ra lỗi kẹt và lỗi lần 2 sẽ phát ra mã SC này.

Nguyên nhân:

• Động cơ đấm quá tải do tắc nghẽn
• Cảm biến HP của đấm bị ngắt kết nối, lỗi
• Động cơ đấm bị ngắt kết nối, lỗi

Biện pháp khắc phục:

• Kiểm tra khu vực xung quanh động cơ đục lỗ và loại bỏ mọi vật cản.
• Kiểm tra dây kết nối cảm biến HP đục lỗ và thay thế nếu bị hỏng.
• Thay thế động cơ đục lỗ.

Mã: SC 724-03

Lỗi mạch bảo vệ quá tải 1 (Chỉ áp dụng cho khay 1 ngăn ở Nhật Bản). Khi phát hiện thấy bộ phận bảo vệ bị ngắt (cầu chì 24V bị đứt):

Nguyên nhân:

• Chập mạch do động cơ quá tải
• Đầu nối dây điện lỏng lẻo, gãy, lỗi
• Động cơ bị lỗi.

Biện pháp khắc phục:

• Kiểm tra khu vực xung quanh động cơ và loại bỏ mọi vật cản.
• Kiểm tra dây kết nối và thay thế nếu bị hỏng.
• Thay thế động cơ.

Mã: SC 724-71

Lỗi động cơ con lăn chuyển 1 (Chỉ dành cho Nhật Bản có 1 khay đựng giấy). SC này được phát hành khi phát hiện một lỗi ở đầu ra của động cơ hoặc ngắn mạch.
• Cảm biến vị trí ban đầu của con lăn không được phát hiện trong thời gian quy định khi con lăn chuyển đến vị trí ban đầu.
• Trong quá trình vận hành bình thường, khoảng thời gian để trở về và rời khỏi vị trí ban đầu được tính toán và đo lường. Đối với hoạt động bình thường, khoảng thời gian này gấp 1,5 đến 2 lần thời gian quy định t0 và t1.
• Chỉ thực hiện trong quá trình chuyển giấy.

Nguyên nhân:

• Động cơ quá tải.
• Động cơ bị hỏng, lỗi
• Đầu nối động cơ bị lỏng, gãy, lỗi
• Dây kết nối cảm biến HP của con lăn bị ngắt kết nối hoặc lỗi
• Cảm biến HP của con lăn bị lỗi

Biện pháp khắc phục:

• Kiểm tra khu vực xung quanh động cơ và loại bỏ mọi vật cản.
• Kiểm tra dây kết nối động cơ và thay thế nếu bị hỏng.
• Kiểm tra dây kết nối cảm biến HP của con lăn và thay thế nếu bị hỏng.
• Thay thế cảm biến.
• Thay thế động cơ.

Mã: SC 724-80

Lỗi động cơ nâng khay (Chỉ dành cho Khay 1 ngăn ở Nhật Bản). Khi khay được nâng lên, trạng thái của cảm biến chiều cao giấy khay chuyển không thay đổi trong thời gian quy định (t0 giây) hoặc khi khay được hạ xuống, cảm biến chiều cao giấy khay chuyển không phát hiện được phần trên cùng của chồng giấy trong thời gian quy định (t1 giây).
• Lần đầu tiên xảy ra lỗi này báo hiệu kẹt giấy, lần thứ hai xảy ra lỗi này sẽ phát ra mã SC này.
• Trong quá trình hoạt động bình thường, thời gian phát hiện chồng giấy sẽ được tính toán và đo lường.
• Đối với hoạt động bình thường, thời gian này gấp 2 đến 3 lần thời gian quy định t0 và t1.

Nguyên nhân:

• Động cơ quá tải.
• Động cơ bị ngắt kết nối.
• Động cơ bị hỏng, lỗi
• Cảm biến chiều cao giấy bị ngắt kết nối.
• Cảm biến chiều cao giấy bị lỗi.

Biện pháp khắc phục:

• Kiểm tra khu vực xung quanh động cơ và loại bỏ mọi vật cản.
• Kiểm tra dây kết nối động cơ và thay thế nếu bị hỏng.
• Kiểm tra dây kết nối cảm biến chiều cao giấy và thay thế nếu bị hỏng.
• Thay thế cảm biến chiều cao giấy.
• Thay thế động cơ nâng khay.

Mã: SC 725-01

Lỗi giao tiếp bộ hoàn thiện (Nhiều thư mục D615). Không nhận được tín hiệu phản hồi từ bộ hoàn thiện hạ lưu (D615) sau 3 lần thử

Nguyên nhân:

• Cáp Finisher I/F lỏng lẻo, đứt, lỗi
• Bo mạch chủ Finisher bị lỗi

Biện pháp khắc phục:

• Xác nhận rằng bộ hoàn thiện được kết nối với thiết bị thượng nguồn.
• Kiểm tra dây cáp I/F của bộ hoàn thiện, đầu nối và thay thế nếu bị hỏng.
• Thay thế bo mạch chính của bộ hoàn thiện.

Mã: SC 725-12

Lỗi động cơ vận chuyển con lăn đăng ký (Nhiều thư mục D615). PCB truyền động động cơ phát hiện lỗi ở động cơ.

Nguyên nhân:

• Dây kết nối hoặc đầu nối động cơ bị lỏng, hỏng, lỗi
• Động cơ hoặc bo mạch truyền động động cơ bị lỗi

Biện pháp khắc phục:

• Kiểm tra dây kết nối động cơ và thay thế nếu bị hỏng.
• Thay thế động cơ.

Mã: SC 725-13

Lỗi động cơ vận chuyển con lăn động (Nhiều thư mục D615). PCB truyền động động cơ phát hiện lỗi ở động cơ.

Nguyên nhân:

• Dây kết nối hoặc đầu nối động cơ bị lỏng, hỏng, lỗi
• Động cơ hoặc bo mạch truyền động động cơ bị lỗi

Biện pháp khắc phục:

• Kiểm tra dây kết nối động cơ và thay thế nếu bị hỏng.
• Thay thế động cơ.

Mã: SC 725-14

Lỗi động cơ thoát khay trên cùng dạng chữ Z (Giấy gấp nhiều lần D615). Trình điều khiển động cơ phát hiện lỗi.

Nguyên nhân:

• Động cơ quá dòng
• Bộ điều khiển động cơ quá nhiệt

Biện pháp khắc phục:

• Kiểm tra dây kết nối động cơ và thay thế nếu bị hỏng.
• Thay thế động cơ.

Mã: SC 725-30

Lỗi động cơ chặn gấp chữ Z 1 (Nhiều thư mục D615). Cảm biến HP hàng rào dưới phát hiện rằng: Hàng rào dưới không đến vị trí ban đầu vào thời gian đã chỉ định hoặc hàng rào dưới không rời khỏi vị trí ban đầu vào thời gian đã chỉ định.

Nguyên nhân:

• Động cơ quá tải.
• Bộ điều khiển động cơ quá nhiệt
• Dây kết nối động cơ lỏng

Biện pháp khắc phục:

• Kiểm tra khu vực xung quanh động cơ và loại bỏ mọi vật cản.
• Kiểm tra dây kết nối động cơ và thay thế nếu bị hỏng.
• Thay thế động cơ.

Mã: SC 725-31

Lỗi động cơ chặn thứ 2 (Multi Folder D615). Cảm biến HP chặn thứ 2 không phát hiện chặn thứ 2 ở (hoặc ra) vị trí ban đầu trong thời gian quy định. Lần xảy ra đầu tiên gây kẹt và lần xảy ra thứ 2 gây ra mã SC này.

Nguyên nhân:

• Cảm biến HP chặn thứ 2 bị bẩn
• Dây kết nối hoặc đầu nối cảm biến lỏng lẻo, đứt, lỗi
• Dây kết nối hoặc đầu nối động cơ chặn thứ 2 lỏng lẻo, đứt, lỗi
• Cảm biến bị lỗi
• Động cơ hoặc bo mạch truyền động động cơ bị lỗi

Biện pháp khắc phục:

• Vệ sinh cảm biến HP chặn thứ 2.
• Kiểm tra dây kết nối cảm biến và thay thế nếu bị lỗi.
• Kiểm tra dây kết nối động cơ chặn thứ 2 và thay thế nếu bị hỏng.
• Thay thế cảm biến HP chặn thứ 2.
• Thay thế động cơ chặn thứ 2.

Mã: SC 725-32

Lỗi động cơ chặn thứ 3 (Multi Folder D615). Cảm biến HP chặn thứ 3 không phát hiện chặn thứ 3 ở (hoặc ra) vị trí ban đầu trong thời gian quy định. Lần xảy ra đầu tiên gây kẹt, và lần xảy ra thứ 2 gây ra mã SC này.

Nguyên nhân:

• Cảm biến HP chặn thứ 3 bị bẩn
• Dây kết nối hoặc đầu nối cảm biến lỏng lẻo, đứt, lỗi
• Dây kết nối hoặc đầu nối động cơ chặn thứ 3 lỏng lẻo, đứt, lỗi
• Cảm biến bị lỗi
• Động cơ hoặc bo mạch truyền động động cơ bị lỗi

Biện pháp khắc phục:

• Vệ sinh cảm biến HP chặn thứ 3.
• Kiểm tra dây kết nối cảm biến và thay thế nếu bị lỗi.
• Kiểm tra dây kết nối động cơ chặn thứ 3 và thay thế nếu bị hỏng.
• Thay thế cảm biến HP chặn thứ 3.
• Thay thế động cơ chặn thứ 3.

Mã: SC 725-33

Động cơ hàng rào Jogger (Nhiều thư mục D615). Cảm biến HP hàng rào Jogger không phát hiện hàng rào Jogger ở (hoặc ra) vị trí ban đầu trong thời gian quy định. Lần xảy ra đầu tiên gây kẹt và lần xảy ra thứ 2 gây ra mã SC này.

Nguyên nhân:

• Cảm biến HP của hàng rào chạy bộ bị bẩn
• Dây kết nối hoặc đầu nối cảm biến bị lỏng, hỏng, lỗi
• Dây kết nối hoặc đầu nối động cơ của hàng rào chạy bộ bị lỏng, hỏng, lỗi
• Cảm biến bị lỗi
• Động cơ hoặc bo mạch truyền động động cơ bị lỗi

Biện pháp khắc phục:

• Vệ sinh cảm biến HP của hàng rào chạy bộ.
• Kiểm tra dây kết nối cảm biến và thay thế nếu bị lỗi.
• Kiểm tra dây kết nối động cơ của hàng rào chạy bộ và thay thế nếu bị hỏng.
• Thay thế cảm biến HP của hàng rào chạy bộ.
• Thay thế động cơ của hàng rào chạy bộ.

Mã: SC 725-34

Lỗi động cơ nâng con lăn động (Nhiều thư mục D615). Cảm biến HP con lăn động không phát hiện con lăn động ở (hoặc ra) vị trí ban đầu trong thời gian quy định. Lần xảy ra đầu tiên gây kẹt, và lần xảy ra thứ 2 gây ra mã SC này.

Nguyên nhân:

• Cảm biến HP con lăn động bị bẩn
• Dây kết nối hoặc đầu nối cảm biến lỏng lẻo, hỏng, lỗi
• Dây kết nối hoặc đầu nối động cơ nâng con lăn động bị lỏng lẻo, hỏng, lỗi
• Cảm biến bị lỗi
• Động cơ hoặc bo mạch truyền động động cơ bị lỗi

Biện pháp khắc phục:

• Vệ sinh cảm biến HP con lăn động.
• Kiểm tra dây kết nối cảm biến và thay thế nếu bị lỗi.
• Kiểm tra dây kết nối động cơ nâng con lăn động và thay thế nếu bị hỏng.
• Thay thế cảm biến HP con lăn động.
• Thay thế động cơ nâng con lăn động.

Mã: SC 725-35

Lỗi động cơ nhả con lăn đăng ký (Nhiều thư mục D615). Cảm biến HP của con lăn đăng ký không phát hiện con lăn đăng ký ở (hoặc ra) vị trí ban đầu trong thời gian quy định. Lần xảy ra đầu tiên gây kẹt, và lần xảy ra thứ 2 gây ra mã SC này.

Nguyên nhân:

• Cảm biến HP của con lăn đăng ký bị bẩn
• Dây kết nối hoặc đầu nối cảm biến bị lỏng, hỏng, lỗi
• Dây kết nối hoặc đầu nối mô tơ nhả con lăn đăng ký bị lỏng, hỏng, lỗi
• Cảm biến bị lỗi
• Động cơ hoặc bo mạch truyền động động cơ bị lỗi

Biện pháp khắc phục:

• Vệ sinh cảm biến HP của con lăn đăng ký.
• Kiểm tra dây kết nối cảm biến và thay thế nếu bị lỗi.
• Kiểm tra dây kết nối động cơ nhả con lăn đăng ký và thay thế nếu bị hỏng.
• Thay thế cảm biến HP của con lăn đăng ký.
• Thay thế động cơ nhả con lăn đăng ký.

Mã: SC 725-36

Động cơ JG gửi trực tiếp FM2 (Nhiều thư mục D615). Cảm biến HP JG gửi trực tiếp không phát hiện JG gửi trực tiếp ở (hoặc ra) vị trí ban đầu trong thời gian quy định. Lần xảy ra đầu tiên gây kẹt và lần xảy ra thứ 2 gây ra mã SC này.

Nguyên nhân:

• Cảm biến JG HP truyền trực tiếp FM2 bị bẩn
• Dây kết nối hoặc đầu nối cảm biến lỏng lẻo, hỏng, lỗi
• Dây kết nối hoặc đầu nối động cơ JG truyền trực tiếp FM2 lỏng lẻo, hỏng, lỗi
• Cảm biến bị lỗi
• Động cơ hoặc bo mạch truyền động động cơ bị lỗi

Biện pháp khắc phục:

• Làm sạch cảm biến JG HP gửi trực tiếp FM2.
• Kiểm tra dây kết nối cảm biến và thay thế nếu bị lỗi.
• Kiểm tra dây kết nối động cơ JG gửi trực tiếp FM2 và thay thế nếu bị hỏng.
• Thay thế cảm biến JG HP gửi trực tiếp FM2.
• Thay thế động cơ JG gửi trực tiếp FM2.

Mã: SC 725-37

Động cơ chốt FM6 (Nhiều thư mục D615). Cảm biến chốt FM6 HP không phát hiện chốt FM6 ở (hoặc ngoài) vị trí ban đầu của nó. Lần xảy ra đầu tiên gây kẹt, và lần xảy ra thứ 2 gây ra mã SC này.

Nguyên nhân:

• Cảm biến HP chốt FM6 bẩn
• Dây kết nối hoặc đầu nối cảm biến lỏng lẻo, đứt, lỗi
• Dây kết nối hoặc đầu nối động cơ chốt FM6 lỏng lẻo, đứt, lỗi
• Cảm biến bị lỗi
• Động cơ hoặc bo mạch truyền động động cơ bị lỗi

Biện pháp khắc phục:

• Vệ sinh cảm biến HP chốt FM6.
• Kiểm tra dây kết nối cảm biến và thay thế nếu bị lỗi.
• Kiểm tra dây kết nối động cơ chốt FM6 và thay thế nếu bị hỏng.
• Thay thế cảm biến HP chốt FM6.
• Thay thế động cơ chốt FM6.

Mã: SC 725-38

Lỗi động cơ tấm gấp (Nhiều thư mục D615). Cảm biến HP của tấm gấp không phát hiện tấm gấp ở (hoặc ra) vị trí ban đầu trong thời gian quy định. Lần xảy ra đầu tiên gây kẹt, và lần xảy ra thứ 2 gây ra mã SC này.

Nguyên nhân:

• Cảm biến HP tấm gấp bị bẩn
• Dây kết nối hoặc đầu nối cảm biến bị lỏng, hỏng, lỗi
• Dây kết nối hoặc đầu nối động cơ tấm gấp bị lỏng, hỏng, lỗi
• Cảm biến bị lỗi
• Động cơ hoặc bo mạch truyền động động cơ bị lỗi

Biện pháp khắc phục:

• Vệ sinh cảm biến HP tấm gấp.
• Kiểm tra dây kết nối cảm biến và thay thế nếu bị lỗi.
• Kiểm tra dây kết nối động cơ tấm gấp và thay thế nếu bị hỏng.
• Thay thế cảm biến HP tấm gấp.
• Thay thế động cơ tấm gấp.

Mã: SC 725-39

Lỗi động cơ gấp lần 1 (Gấp nhiều lần D615). PCB truyền động động cơ phát hiện lỗi ở động cơ.

Nguyên nhân:

• Dây kết nối hoặc đầu nối động cơ bị lỏng, hỏng, lỗi
• Động cơ hoặc bo mạch truyền động động cơ bị lỗi

Biện pháp khắc phục:

• Kiểm tra dây kết nối động cơ gấp 1 và thay thế nếu bị hỏng.
• Thay thế động cơ.

Mã: SC725-40

Lỗi động cơ gấp lần 2 (Gấp nhiều lần D615). PCB truyền động động cơ phát hiện lỗi ở động cơ.

Nguyên nhân:

• Dây kết nối hoặc đầu nối động cơ bị lỏng, hỏng, lỗi
• Động cơ hoặc bo mạch truyền động động cơ bị lỗi

Biện pháp khắc phục:

• Kiểm tra dây kết nối động cơ gấp 2 và thay thế nếu bị hỏng.
• Thay thế động cơ.

Mã: SC 725-41

Lỗi động cơ gấp nếp (Nhiều thư mục D615). PCB truyền động động cơ phát hiện lỗi ở động cơ.

Nguyên nhân:

• Dây kết nối hoặc đầu nối động cơ bị lỏng, hỏng, lỗi
• Động cơ hoặc bo mạch truyền động động cơ bị lỗi

Biện pháp khắc phục:

• Kiểm tra dây kết nối động cơ và thay thế nếu bị hỏng.
• Thay thế động cơ.

Mã: SC 725-71

Lỗi động cơ vận chuyển ngang (Nhiều thư mục D615). PCB truyền động động cơ phát hiện lỗi ở động cơ.

Nguyên nhân:

• Dây kết nối hoặc đầu nối động cơ bị lỏng, hỏng, lỗi
• Động cơ hoặc bo mạch truyền động động cơ bị lỗi

Biện pháp khắc phục:

• Kiểm tra dây kết nối động cơ vận chuyển ngang và thay thế nếu bị hỏng.
• Thay thế động cơ.

Mã: SC 725-72

Lỗi động cơ thoát ngang. Đã xảy ra lỗi trên bo mạch điều khiển động cơ.

Nguyên nhân:

• Quá tải dòng điện động cơ
• Bo mạch điều khiển động cơ bị lỗi (thay thế động cơ)

Biện pháp khắc phục:

• Kiểm tra dây kết nối động cơ thoát ngang và thay thế nếu bị hỏng.
• Thay thế động cơ.

Mã: SC 725-73

Động cơ thoát khay trên cùng (Nhiều thư mục D615). PCB truyền động động cơ phát hiện lỗi ở động cơ.

Nguyên nhân:
• Dây kết nối hoặc đầu nối động cơ bị lỏng, hỏng, lỗi
• Động cơ hoặc bo mạch truyền động động cơ bị lỗi

Biện pháp khắc phục:

• Kiểm tra dây kết nối động cơ thoát khay trên cùng và thay thế nếu bị hỏng.
• Thay thế động cơ.

Mã: SC 725-74

Động cơ JG lối vào (Nhiều thư mục D615). Cảm biến HP cổng nối lối vào không phát hiện cổng nối lối vào ở (hoặc ngoài) vị trí ban đầu của nó. Lần xảy ra đầu tiên gây kẹt, và lần xảy ra thứ 2 gây ra mã SC này.

Nguyên nhân:

• Cảm biến HP JG đầu vào bị bẩn
• Dây kết nối hoặc đầu nối cảm biến lỏng lẻo, hỏng, lỗi
• Dây kết nối hoặc đầu nối động cơ JG đầu vào lỏng lẻo, hỏng, lỗi
• Cảm biến bị lỗi
• Động cơ hoặc bo mạch truyền động động cơ bị lỗi

Biện pháp khắc phục:

• Vệ sinh cảm biến JG HP đầu vào.
• Kiểm tra dây kết nối cảm biến và thay thế nếu bị lỗi.
• Kiểm tra dây kết nối động cơ JG đầu vào và thay thế nếu bị hỏng.
• Thay thế cảm biến JG HP đầu vào.
• Thay thế động cơ JG đầu vào.

Mã: SC 740-03

Lỗi mạch bảo vệ bộ nạp nắp 1 – Cầu chì cháy (CIT). Cầu chì (24V) bị cháy trên mạch của động cơ hoặc cảm biến.

Nguyên nhân:

• Chập mạch do quá tải
• Dây nối lỏng lẻo, đứt, lỗi
• Động cơ, cảm biến lỗi

Biện pháp khắc phục:

• Tắt/bật máy theo chu kỳ
• Sau mỗi bước khắc phục, hãy thử tắt/bật máy theo chu kỳ. Nếu máy không tự động khởi động lại, điều này có nghĩa là cầu chì bị đứt.
• Kiểm tra dây kết nối đầu nối của động cơ và cảm biến xem có kết nối lỏng lẻo, hư hỏng, lớp cách điện bị hỏng không
• Kiểm tra các khu vực xung quanh động cơ để xác nhận không có chướng ngại vật nào cản trở hoạt động
• Kiểm tra động cơ xem có hư hỏng không và thay thế động cơ bị hỏng
• Kiểm tra PCB xem có hư hỏng hoặc bằng chứng nào không hoặc cầu chì bị đứt
• Thay PCB bằng cầu chì bị đứt (phải thay thế bo mạch, không chỉ cầu chì).

Mã: SC 740-10

Lỗi động cơ tấm đáy khay đệm nắp (CIT). Một trong những lỗi sau đây đã xảy ra: Cảm biến nâng không BẬT trong thời gian quy định sau khi máy cố gắng nâng tấm đáy. Cảm biến giới hạn dưới không BẬT trong thời gian quy định sau khi máy cố gắng hạ tấm đáy. Trong cả hai trường hợp, lỗi xảy ra lần đầu tiên sẽ đưa ra cảnh báo KẸP. Lỗi xảy ra lần thứ hai sẽ đưa ra mã SC này và không thể sử dụng Khay đệm nắp.

Nguyên nhân:

• Dây kết nối đầu nối động cơ lỏng lẻo, đứt, lỗi
• Động cơ quá tải
• Động cơ bị lỗi
• Dây kết nối đầu nối cảm biến lỏng lẻo, đứt, lỗi
• Cảm biến bị lỗi
• PCB bị lỗi

Biện pháp khắc phục:

• Tắt/bật máy sau mỗi bước khắc phục.
• Kiểm tra động cơ xem có vật cản nào có thể cản trở hoạt động của động cơ không
• Kiểm tra động cơ và dây kết nối cảm biến xem có kết nối kém, hư hỏng, cách điện kém không, sau đó đặt lại hoặc thay thế dây kết nối
• Đảm bảo kiểm tra dây kết nối kết nối tại PCB
• Thực hiện SP6451 và kiểm tra ĐẦU VÀO cho động cơ và cảm biến để đảm bảo chúng hoạt động chính xác.
• Thay thế động cơ hoặc cảm biến bị lỗi.
• Thay thế PCB nơi động cơ và dây kết nối được kết nối.

Mã: SC 745-03

Lỗi mạch bảo vệ hộp thư 1 (CIT). Cầu chì bị đứt làm gián đoạn mạch bảo vệ quá tải.

Nguyên nhân:

• Chập mạch do quá tải
• Dây điện động cơ lỏng lẻo, đứt, lỗi.
• Động cơ bị lỗi
• Van điện từ bị hỏng

Biện pháp khắc phục:

• Kiểm tra khu vực xung quanh động cơ chính và loại bỏ mọi vật cản.
• Kiểm tra dây kết nối động cơ và thay thế nếu bị hỏng.
• Kiểm tra dây kết nối điện từ và thay thế nếu bị hỏng.
• Thay thế điện từ bị lỗi.

Mã: SC 816-01 ... SC 816-94

Lỗi hệ thống I/O tiết kiệm năng lượng. Hệ thống I/O tiết kiệm năng lượng đã phát hiện một số bất thường.

Nguyên nhân:

• Hệ thống I/O tiết kiệm năng lượng bị lỗi
• Hệ thống I/O tiết kiệm năng lượng phát hiện lỗi bo mạch điều khiển (không phản hồi).
• Lỗi được phát hiện trong quá trình chuẩn bị chuyển sang STR.

Biện pháp khắc phục:

• Tắt/bật máy theo chu kỳ.
• Thay thế bo mạch điều khiển.

Mã: SC 816-96

Lỗi hệ thống I/O tiết kiệm năng lượng 1. Đã phát hiện lỗi trong hệ thống I/O tiết kiệm năng lượng.

Nguyên nhân:

• Hệ thống tiết kiệm năng lượng bị lỗi
• Không có phản hồi nào từ bảng điều khiển tới hệ thống tiết kiệm năng lượng.
• Đã phát hiện ra sự cố trước khi máy chuyển sang chế độ STR (Tạm dừng tới RAM).

Biện pháp khắc phục:

• Tắt/bật máy.
• Cập nhật chương trình cơ sở.
• Thực hiện SP5191-001 và vô hiệu hóa chế độ chuyển máy sang chế độ STR.
• Thay thế bo mạch điều khiển.

Mã: SC 816-98

Lỗi hệ thống I/O tiết kiệm năng lượng 2. Đã phát hiện lỗi trong hệ thống I/O tiết kiệm năng lượng.

Nguyên nhân:

• Hệ thống tiết kiệm năng lượng bị lỗi
• Không có phản hồi nào từ bảng điều khiển tới hệ thống tiết kiệm năng lượng.
• Đã phát hiện ra sự cố trước khi máy chuyển sang chế độ STR (Tạm dừng tới RAM).

Biện pháp khắc phục:

• Tắt/bật máy.
• Cập nhật chương trình cơ sở.
• Thực hiện SP5191-001 và vô hiệu hóa chế độ chuyển máy sang chế độ STR.
• Thay thế bo mạch điều khiển.

Mã: SC 817-00

Lỗi giám sát: lỗi phát hiện tệp/chữ ký số
• Bộ nạp khởi động không thể đọc bất kỳ mô-đun chẩn đoán, hạt nhân hoặc hệ thống tệp gốc nào.
• Trong thẻ SD của bộ nạp khởi động, việc kiểm tra chữ ký số cho bất kỳ mô-đun chẩn đoán, hạt nhân hoặc hệ thống tệp gốc nào đều không thành công.

Nguyên nhân:

• Một hoặc nhiều mục sau đây không tồn tại hoặc bị hỏng: ROM flash hệ điều hành, mô-đun chẩn đoán trên thẻ SD, hạt nhân, hệ thống tệp gốc
• Một hoặc nhiều mục sau đây đã được cập nhật không chính xác: mô-đun chẩn đoán trong thẻ SD, hạt nhân, hệ thống tệp gốc

Biện pháp khắc phục:

• Cập nhật ROM bộ điều khiển
• Sử dụng thẻ khởi động SD có chữ ký số hợp lệ.

Mã: SC 819-00

Lỗi hạt nhân nghiêm trọng. Do lỗi điều khiển, tràn RAM xảy ra trong quá trình xử lý hệ thống. Một trong các thông báo sau được hiển thị trên bảng điều khiển.

Nguyên nhân:

0x5032 Lỗi HAIC-P2 0x5245. Lỗi kết nối 0x5355. Trạng thái L2 Hết thời gian chờ 0x696e gwinit đã chết 0x766d Vm_pageout: VM đã đầy 554C Lỗi trình tải USB

Biện pháp khắc phục:

• Chương trình hệ thống bị lỗi
• Bo mạch điều khiển bị lỗi
• Bo mạch tùy chọn bị lỗi
• Thay thế chương trình cơ sở của bộ điều khiển

Mã: SC 840-00

Lỗi truy cập EEPROM. Đã xảy ra lỗi trong quá trình xử lý I/O.
• Đã xảy ra lỗi đọc và 3 lần thử lại không thành công.
• Đã xảy ra lỗi ghi.

Nguyên nhân:

• EEPROM bị lỗi hoặc hết hạn sử dụng

Mã: SC 841-00

Lỗi đọc dữ liệu EEPROM. So sánh dữ liệu từ 3 vùng dữ liệu phản chiếu EEPROM với dữ liệu gốc và cả 3 đều khác với dữ liệu gốc.

Nguyên nhân:

• Dữ liệu trong khu vực cụ thể của EEPROM đã bị sửa đổi.

Mã: SC 842-00

Lỗi xác minh cập nhật Nand-Flash CTL. Trong quá trình cập nhật ROM từ xa hoặc cập nhật ROM, SCS phát hiện lỗi ghi (lỗi xác minh) liên quan đến dữ liệu được ghi vào Nand-Flash.

Nguyên nhân:

• Nand-Flash bị hỏng

Biện pháp khắc phục:

• Tắt/bật máy theo chu kỳ.

Mã: SC 842-01

Số khối Nand-Flash vượt quá ngưỡng. Khi trạng thái của Nand-Flash được kiểm tra khi bật nguồn hoặc khi trở về từ chế độ tiết kiệm năng lượng, số khối bị lỗi vượt quá ngưỡng.

Nguyên nhân:

• Số khối xấu của Nand-Flash vượt quá ngưỡng

Biện pháp khắc phục:

• Thay thế bo mạch điều khiển.

Mã: SC 842-02

Việc xóa khối Nand-Flash vượt quá ngưỡng CTL. Khi trạng thái của Nand-Flash được kiểm tra khi bật nguồn hoặc khi quay lại từ chế độ tiết kiệm năng lượng, số lần khối bị xóa vượt quá ngưỡng.

Nguyên nhân:

• Số lần xóa khối Nand-Flash vượt quá ngưỡng

Biện pháp khắc phục:

• Thay thế bo mạch điều khiển.

Mã: SC 845-01 ... SC 845-05

CTL  SC 845-01 HW 1: Phát hiện trong quá trìnhncập nhật chương trình cơ sở tự động
CTL SC 845-02 HW 2: Phát hiện trong quá trình cập nhật chương trình cơ sở tự động
CTL SC 845-03 HW 3: Phát hiện trong quá trình cập nhật chương trình cơ sở tự động
CTL SC 845-04 HW 4: Phát hiện trong quá trình cập nhật chương trình cơ sở tự động
CTL SC 845-05 HW 5: Phát hiện trong quá trình cập nhật chương trình cơ sở tự động
Do mất điện đột ngột trong quá trình cập nhật chương trình cơ sở, việc đọc và ghi dữ liệu bị gián đoạn và tạm dừng. Nếu máy chính hoặc bộ hoàn thiện không bị hỏng, hoạt động sẽ tự động tiếp tục nhưng máy không phục hồi sau ba lần thử không thành công.

Nguyên nhân:

• Một hoặc nhiều bo mạch sau đây bị lỗi:
• BICU
• Bo mạch điều khiển
• Bo mạch điều khiển bảng điều khiển hoạt động
• FCU

Biện pháp khắc phục:

• Thay thế BICU
• Thay thế bo mạch điều khiển
• Thay thế bo mạch điều khiển bảng điều khiển
• Thay thế FCU
• Nếu việc thay thế bo mạch điều khiển không giải quyết được vấn đề, hãy thay thế ổ cứng HDD và bo mạch bộ nhớ. (Phải cập nhật chương trình cơ sở nếu ổ cứng HDD được thay thế.)

Mã: SC 855-01

Lỗi bo mạch mạng LAN không dây CTL. Lỗi bo mạch mạng LAN không dây (card mạng LAN không dây: 802.11 được bảo hành)

Nguyên nhân:

• Bo mạch LAN không dây bị lỗi
• Kết nối lỏng lẻo

Biện pháp khắc phục:

• Tắt/bật máy.
• Thay thế bo mạch LAN không dây

Mã: SC 855-02

Lỗi bo mạch mạng LAN không dây (khởi tạo không thành công). Lỗi bo mạch mạng LAN không dây CTL (card mạng LAN không dây: 802.11 được hỗ trợ)

Nguyên nhân:

• Bo mạch LAN không dây bị lỗi
• Kết nối lỏng lẻo

Biện pháp khắc phục:

• Tắt/bật máy.
• Thay thế bo mạch LAN không dây

Mã: SC 857-00

Lỗi CTL I/F USB. Giao diện USB không sử dụng được do lỗi trình điều khiển.

Nguyên nhân:

• Lỗi trình điều khiển USB (Có ba nguyên nhân gây ra lỗi USB: Lỗi RX/Lỗi CRC/STALL. SC chỉ được cấp trong trường hợp STALL.)

Biện pháp khắc phục:

• Kiểm tra kết nối USB.
• Thay thế bo mạch điều khiển.

Mã: SC 858-00

Lỗi chuyển đổi mã hóa dữ liệu 1 CTL. Đã xảy ra lỗi nghiêm trọng trong quá trình cập nhật khóa mã hóa.

Nguyên nhân:

• Dữ liệu trong USB Flash, v.v. bị hỏng
• Lỗi giao tiếp do nhiễu điện từ, v.v.
• Bo mạch điều khiển bị lỗi

Biện pháp khắc phục:

• Thay thế bo mạch.

Mã: SC 858-01

Lỗi chuyển đổi mã hóa dữ liệu 1 CTL. Đã xảy ra lỗi nghiêm trọng trong quá trình cập nhật khóa mã hóa.

Nguyên nhân:

• Dữ liệu trong USB Flash, v.v. bị hỏng
• Lỗi giao tiếp do nhiễu điện từ, v.v.
• Bo mạch điều khiển bị lỗi

Biện pháp khắc phục:

• Thay thế bo mạch.

Mã: SC 858-02

Lỗi chuyển đổi mã hóa dữ liệu 2 CTL. Đã xảy ra lỗi nghiêm trọng sau khi chuyển đổi dữ liệu trong quá trình cập nhật khóa mã hóa.

Nguyên nhân:

• NVRAM bị lỗi

Biện pháp khắc phục:

• Thay thế bo mạch điều khiển.

Mã: SC 858-30

Lỗi chuyển đổi mã hóa dữ liệu 3 CTL. Đã xảy ra lỗi nghiêm trọng sau khi chuyển đổi dữ liệu trong quá trình cập nhật khóa mã hóa.

Nguyên nhân:

• Lỗi phần mềm như thông số chuyển đổi không hợp lệ.

Biện pháp khắc phục:

• Thay thế bo mạch điều khiển.

Mã: SC 858-31

Lỗi chuyển đổi mã hóa dữ liệu 4 CTL. Đã xảy ra lỗi nghiêm trọng sau khi chuyển đổi dữ liệu trong quá trình cập nhật khóa mã hóa.

Nguyên nhân:

• Bo mạch điều khiển bị lỗi

Biện pháp khắc phục:

• Thay thế bo mạch.

Mã: SC 859-00

Lỗi chuyển đổi mã hóa dữ liệu HDD 1. Dữ liệu HDD CTL đã được chuyển đổi không đúng khi khóa mã hóa dữ liệu được cập nhật. Hình ảnh được hiển thị khi chuyển đổi (mã SC không xuất hiện), nhưng mã SC xuất hiện sau khi máy tắt/bật theo chu kỳ.

Nguyên nhân:

• Đã thiết lập chuyển đổi HDD bằng chức năng cập nhật khóa mã hóa dữ liệu nhưng HDD đã bị tháo ra.
• Máy mất nguồn trong quá trình cập nhật khóa mã hóa dữ liệu.
• Xảy ra nhiễu tĩnh điện hoặc lỗi HDD trong quá trình cập nhật khóa mã hóa dữ liệu và dữ liệu không được mã hóa.

Biện pháp khắc phục:

• Kiểm tra kết nối ổ cứng.
• Định dạng ổ cứng.
• Thay thế.

Mã: SC 859-01

Lỗi chuyển đổi mã hóa dữ liệu HDD 2 CTL. HDD không được chuyển đổi đúng trong quá trình cập nhật khóa mã hóa. Chỉ hiển thị màn hình lỗi và không có SC nào được cấp trong quá trình chuyển đổi. SC này được cấp sau khi khởi động lại máy.

Nguyên nhân:

• Đã chọn chuyển đổi HDD trong chức năng Cập nhật khóa mã hóa nhưng máy đã được bật khi HDD đã được tháo ra.
• Mất điện xảy ra trong quá trình cập nhật khóa mã hóa.
• HDD không được chuyển đổi thành công trong quá trình cập nhật khóa mã hóa do lỗi HDD hoặc nhiễu cáp.

Biện pháp khắc phục:

• Kiểm tra kết nối ổ cứng.
• Định dạng ổ cứng.
• Nếu ổ cứng có vấn đề, bạn phải thay thế ổ cứng.

Mã: SC 859-02

Lỗi chuyển đổi mã hóa dữ liệu HDD 3 CTL. HDD không được chuyển đổi đúng trong quá trình cập nhật khóa mã hóa. Chỉ hiển thị màn hình lỗi và không có SC nào được cấp trong quá trình chuyển đổi. SC này được cấp sau khi khởi động lại máy.
Chi tiết: Chuyển đổi NVRAM/HDD không hoàn tất.

Nguyên nhân:

• Đã xảy ra mất điện trong quá trình cập nhật khóa mã hóa.

Biện pháp khắc phục:

• Màn hình sau khi khởi động lại sẽ hướng dẫn người dùng định dạng ổ cứng.

Mã: SC 859-10

Lỗi chuyển đổi mã hóa dữ liệu HDD 4. CTL HDD không được chuyển đổi đúng trong quá trình cập nhật khóa mã hóa. Chỉ hiển thị màn hình lỗi và không có SC nào được cấp trong quá trình chuyển đổi. SC này được cấp sau khi khởi động lại máy. Chi tiết: Đã nhận được giá trị trả về DMAC bất thường hai lần trở lên (hết thời gian chờ DMAC, lỗi giao tiếp nối tiếp, v.v.)

Nguyên nhân:

• Ổ cứng không được chuyển đổi thành công trong quá trình cập nhật khóa mã hóa do lỗi ổ cứng hoặc nhiễu cáp.

Biện pháp khắc phục:

• Kiểm tra kết nối ổ cứng.
• Định dạng ổ cứng.
• Nếu ổ cứng có vấn đề, bạn phải thay thế ổ cứng.

Mã: SC 860-00

Lỗi khởi động ổ cứng khi bật nguồn CTL. Ổ cứng đã được kết nối nhưng trình điều khiển phát hiện ra các lỗi sau.
• SS_NOT_READY:/* (-2)Ổ cứng không SẴN SÀNG*/
• SS_BAD_LABEL:/* (-4)Loại phân vùng không đúng*/
• SS_READ_ERROR:/* (-5)Đã xảy ra lỗi khi đọc hoặc kiểm tra nhãn*/
• SS_WRITE_ERROR:/* (-6)Đã xảy ra lỗi khi ghi hoặc kiểm tra nhãn*/
• SS_FS_ERROR:/* (-7)Không sửa được hệ thống tệp*/
• SS_MOUNT_ERROR:/* (-8)Không gắn được hệ thống tệp*/
• SS_COMMAND_ERROR:/* (-9)Ổ đĩa không phản hồi lệnh*/
• SS_KERNEL_ERROR:/* (-10)Lỗi hạt nhân bên trong*/
• SS_SIZE_ERROR:/* (-11)Ổ đĩa kích thước quá nhỏ*/
• SS_NO_PARTITION:/* (-12)Phân vùng được chỉ định không tồn tại*/
• SS_NO_FILE:/* (-13)Tệp thiết bị không tồn tại*/
Đã cố gắng lấy trạng thái ổ cứng thông qua trình điều khiển nhưng không có phản hồi trong 30 giây hoặc lâu hơn.

Nguyên nhân:

• Ổ cứng chưa được định dạng
• Dữ liệu nhãn bị hỏng
• Ổ cứng bị lỗi

Biện pháp khắc phục:

• Định dạng ổ cứng thông qua chế độ (SP5-832).

Mã: SC 862-00

Số lượng sector lỗi vượt quá CTL tối đa. Số lượng sector lỗi trong khu vực lưu trữ hình ảnh trên đĩa vượt quá 100.

Nguyên nhân:

Số lượng sector xấu đạt tới 101 trong quá trình đọc hình ảnh.
• Có tới 100 sector xấu được phép lưu trữ hình ảnh.

Biện pháp khắc phục:

• Định dạng ổ cứng bằng SP4911-002
• Nếu sự cố vẫn tiếp diễn, hãy thay thế ổ cứng.

Mã: SC 863-00

Lỗi đọc dữ liệu ổ cứng 1 CTL. Không thể đọc dữ liệu được ghi vào ổ cứng một cách bình thường.

Nguyên nhân:

Các sector xấu được tạo ra trong quá trình hoạt động. (Đã xảy ra lỗi trong một khu vực không thuộc phân vùng, chẳng hạn như khu vực nhãn đĩa.)
Nếu một hoặc nhiều vấn đề sau đây vẫn tiếp diễn, ổ cứng có thể bị lỗi:
• Mã SC này đã xảy ra mười lần trở lên trong các khoảng thời gian ngắn.
• Mã SC này xảy ra nhiều lần cùng một lúc (bật nguồn, v.v.).
• Khởi động mất quá nhiều thời gian (20 giây trở lên) khi bật nguồn chính. Thời gian truy cập ổ cứng thông thường sau khi bật nguồn chính là khoảng 5 giây.
• Các SC liên quan đến ổ cứng như SC 860 và SC 863. In và kiểm tra nhật ký SC.

Biện pháp khắc phục:

• Thay thế ổ cứng

Mã: SC 863-01 ... SC 863-23

Lỗi đọc dữ liệu ổ cứng. Không thể đọc dữ liệu được ghi vào ổ cứng một cách bình thường. Các sector bị lỗi đã được tạo ra trong quá trình hoạt động. (Đã xảy ra lỗi trong một vùng không thuộc phân vùng, chẳng hạn như vùng disklabel.)

Nguyên nhân:

Nếu một hoặc nhiều vấn đề sau đây vẫn tiếp diễn, HDD có thể bị lỗi:
• Mã SC này đã xảy ra mười lần trở lên trong khoảng thời gian ngắn.
• Mã SC này xảy ra nhiều lần cùng một lúc (bật nguồn, v.v.).
• Khởi động mất quá nhiều thời gian (20 giây trở lên) khi bật nguồn chính. Thời gian truy cập HDD thông thường sau khi bật nguồn chính là khoảng 5 giây.
• Các SC liên quan đến HDD như SC 860 và SC 863. In và kiểm tra nhật ký SC.

Biện pháp khắc phục:

• Thay thế ổ cứng

Mã: SC 864-01 ... SC 864-23

Lỗi CRC dữ liệu ổ cứng CTL. Trong quá trình hoạt động của ổ cứng, ổ cứng trả về lỗi CRC.

Nguyên nhân:

• Các sector xấu được tạo ra trong quá trình hoạt động. (Lỗi xảy ra ở một khu vực không thuộc phân vùng, chẳng hạn như khu vực nhãn đĩa.)

Biện pháp khắc phục:

• Định dạng ổ cứng.
• Thay thế ổ cứng.

Mã: SC 865-00 ... SC 865-23

Lỗi truy cập ổ cứng. Trong quá trình hoạt động của ổ cứng, ổ cứng trả về lỗi.

Nguyên nhân:

• Ổ cứng trả về lỗi không phải là lỗi SC863 (bad sector) hoặc lỗi SC864 (lỗi CRC).

Biện pháp khắc phục:

• Thay thế ổ cứng.

Mã: SC 865-50 ... SC 865-73

Lỗi hết thời gian truy cập ổ cứng. Trong quá trình sử dụng ổ cứng, máy không phát hiện phản hồi từ ổ cứng (hết thời gian).

Nguyên nhân:

• Ổ cứng không phản hồi lệnh đọc/ghi từ máy.

Biện pháp khắc phục:

• Kiểm tra kết nối dây kết nối giữa bo mạch điều khiển và ổ cứng HDD.
• Thay thế ổ cứng HDD.

Mã: SC 866-00

Lỗi xác thực thẻ SD. Đã phát hiện lỗi giấy phép của ứng dụng được khởi động từ thẻ SD.

Nguyên nhân:

• Dữ liệu chương trình không hợp lệ được lưu trữ trên thẻ SD.

Biện pháp khắc phục:

• Lưu trữ dữ liệu chương trình hợp lệ trên thẻ SD.

Mã: SC 867-00, SC 867-01, SC 867-02

Thẻ SD đã được tháo. Thẻ SD dùng để khởi động ứng dụng đã được tháo khỏi khe cắm.

Nguyên nhân:

• Thẻ SD dùng để khởi động ứng dụng đã được tháo khỏi khe cắm (điểm gắn kết của /mnt/sd).

Biện pháp khắc phục:

• Tắt/bật máy theo chu kỳ.

Mã: SC 868-00, SC 868-01, SC 868-02

Lỗi truy cập thẻ SD. Bộ điều khiển SD trả về lỗi trong quá trình hoạt động. (Lỗi xảy ra tại điểm gắn kết của /mnt/sd*)

Nguyên nhân:

• Thẻ SD bị lỗi
• Bộ điều khiển SD bị lỗi

Biện pháp khắc phục:

Thẻ SD khởi động ứng dụng Tắt nguồn chính và kiểm tra trạng thái lắp thẻ SD.
• Nếu không tìm thấy vấn đề gì, hãy lắp thẻ SD và bật nguồn chính.
• Nếu xảy ra lỗi, hãy thay thế thẻ SD. Thẻ SD dành cho người dùng
• Trong trường hợp hệ thống tệp bị lỗi, hãy định dạng lại thẻ SD (sử dụng "SD Formatter" do Panasonic sản xuất).
• Trong trường hợp truy cập thiết bị bị lỗi, hãy tắt nguồn chính và kiểm tra trạng thái lắp thẻ SD.
• Nếu không tìm thấy vấn đề gì, hãy lắp thẻ SD và bật nguồn chính.
• Nếu xảy ra lỗi, hãy sử dụng thẻ SD khác.
Không định dạng thẻ SD được cung cấp cùng máy chính hoặc được bán như một tùy chọn. Bạn chỉ có thể định dạng thẻ SD được Kỹ sư khách hàng sử dụng để Cập nhật chương trình cơ sở.

Mã: SC 869-01

Lỗi cảm biến phát hiện người (cận cảnh) 1 CTL. Cảm biến phát hiện sự hiện diện của con người ở gần máy trong hơn 24 giờ.

Nguyên nhân:

Do trục trặc, cảm biến vẫn bật trong hơn 24 giờ. Mã SC này không ảnh hưởng đến việc in ấn hoặc hoạt động khác của máy. Khi mã SC này xuất hiện, cảm biến sẽ không còn hoạt động nữa.

Biện pháp khắc phục:

• Thay thế bộ cảm biến

Mã: SC 869-01

Lỗi cảm biến phát hiện con người (cận cảnh) 2 CTL. Cảm biến vẫn tắt sau 20 hành động sau
• Chạm vào phím Tiết kiệm năng lượng
• Mở/đóng ADF
• Đặt bản gốc
• Mở/đóng cửa trước
• Mở/đóng khay giấy

Nguyên nhân:

• Một hoặc nhiều hành động trên thường kích hoạt máy để thoát khỏi chế độ năng lượng thấp và trở lại hoạt động đầy đủ, nhưng cảm biến vẫn phát hiện sự hiện diện của người vận hành. Mã SC này không ảnh hưởng đến việc in hoặc hoạt động khác của máy. Khi mã SC này xuất hiện, cảm biến sẽ không còn hoạt động nữa.

Biện pháp khắc phục:

• Thay thế bộ cảm biến

Mã: SC 870-00 ... SC 870-59

Lỗi dữ liệu sổ địa chỉ

Nguyên nhân:

• Ổ cứng bị lỗi
• Tắt nguồn khi máy đang sử dụng ổ cứng.

Biện pháp khắc phục:

• Định dạng ổ cứng (SP5-832-007).
• Thay thế ổ cứng.
Khi bạn thực hiện các thao tác trên, thông tin sau sẽ được khởi tạo.
• Đã nhận một phần các thư một phần.
• Trạng thái đã đọc của các thư đã nhận qua POP3 (Tất cả các thư trên máy chủ thư được xử lý như các thư mới).

Mã: SC 872-00

Lỗi tiếp nhận thư HDD 1 CTL. Lỗi được phát hiện trên HDD ngay sau khi bật máy.

Nguyên nhân:

• Ổ cứng bị lỗi
• Tắt nguồn khi máy đang sử dụng ổ cứng.

Biện pháp khắc phục:

• Định dạng ổ cứng (SP5-832-007).
• Thay thế ổ cứng.
Khi bạn thực hiện các thao tác trên, thông tin sau sẽ được khởi tạo.
• Đã nhận một phần các thư một phần.
• Trạng thái đã đọc của các thư đã nhận qua POP3 (Tất cả các thư trên máy chủ thư được xử lý như các thư mới).

Mã: SC 873-00

Lỗi tiếp nhận thư HDD 2 CTL. Lỗi được phát hiện trên HDD ngay sau khi bật máy.

Nguyên nhân:

• Ổ cứng bị lỗi
• Tắt nguồn khi máy đang sử dụng ổ cứng.

Biện pháp khắc phục:

• Định dạng ổ cứng (SP5-832-007).
• Thay thế ổ cứng.
Khi bạn thực hiện các bước trên, thông tin sau sẽ được khởi tạo.
• Tên người gửi/mật khẩu mặc định (SMB/FTP/NCP)
• Địa chỉ email của quản trị viên
• Lịch sử phân phối máy quét

Mã: SC 874-05 ... SC 874-99

Lỗi xóa toàn bộ. Đã phát hiện lỗi trong quá trình xóa toàn bộ HDD hoặc NVRAM sau khi tùy chọn được thực thi.

Nguyên nhân:

• Có lỗi trong chương trình xóa HDD hoặc chương trình xóa toàn bộ NVRAM. Cảnh báo không được đưa ra cho lỗi SC bởi @Remote và không được hiển thị với các thiết bị mạng.

Biện pháp khắc phục:

• Tắt/bật máy
• Đặt lại tùy chọn thẻ SD.
• Thực hiện lại Xóa toàn bộ ổ cứng.

Mã: SC 875-01, SC 875-02

SC 875-01 Xóa tất cả lỗi trên HDD (lỗi hddchack –i)
SC 875-02 Xóa tất cả lỗi (Xóa HDD) (Lỗi xóa dữ liệu)
Đã phát hiện lỗi trước khi HDD/xóa dữ liệu bắt đầu. (Không xóa được dữ liệu/không định dạng được HDD theo logic)

Nguyên nhân:

• Định dạng logic ổ cứng không thành công.
• Các mô-đun không xóa được dữ liệu.

Biện pháp khắc phục:

Tắt/bật máy theo chu kỳ.

Mã: SC 877-00

Lỗi thẻ Bảo mật ghi đè dữ liệu. Chức năng "Tự động xóa bộ nhớ" của thẻ Bảo mật ghi đè dữ liệu được bật nhưng không thực hiện được.

Nguyên nhân:

• Tùy chọn bảo mật ghi đè dữ liệu Thẻ SD bị hỏng.
• Tùy chọn bảo mật ghi đè dữ liệu Thẻ SD đã bị xóa.

Biện pháp khắc phục:

• Nếu thẻ SD bị hỏng, hãy chuẩn bị thẻ SD có tùy chọn Bảo mật ghi đè dữ liệu mới và thay thế NVRAM.
• Nếu thẻ SD đã bị tháo ra, hãy tắt nguồn điện chính và lắp lại thẻ SD có tùy chọn Bảo mật ghi đè dữ liệu đang hoạt động.

Mã: SC 878-00

Lỗi xác thực điện tử TPM. Máy không xác thực được điện tử TPM. Mã băm hệ thống được đăng ký trong TPM không khớp với dữ liệu trên USB flash.

Nguyên nhân:

• Mô-đun hệ thống đã được cập nhật theo cách không được phép.
• Ổ đĩa flash USB không hoạt động bình thường.

Biện pháp khắc phục:

• Thay thế bo mạch điều khiển.

Mã: SC 878-01

Lỗi USB Flash. Lỗi hệ thống tập tin USB Flash

Nguyên nhân:

• Hệ thống tập tin USB Flash đã bị phá hủy.

Biện pháp khắc phục:

• Thay thế bo mạch điều khiển.

Mã: SC 878-02

Lỗi TPM. Đã xảy ra lỗi trong TPM hoặc trình điều khiển TPM.

Nguyên nhân:

• TPM bị lỗi

Biện pháp khắc phục:

• Thay thế bo mạch điều khiển.

Mã:SC878-03

Lỗi TCSD. Đã xảy ra lỗi trong ngăn xếp phần mềm TPM.

Nguyên nhân:

• Không thể khởi động TPM
• Thiếu các tập tin cần thiết trong TPM.

Biện pháp khắc phục:

• Thay thế bo mạch điều khiển.

Mã: SC 878-20

Lỗi kiểm tra số ngẫu nhiên. Đã phát hiện lỗi khi tạo bảng số ngẫu nhiên trong quá trình tự kiểm tra. Bảng số ngẫu nhiên được tạo bởi TPM (Mô-đun nền tảng đáng tin cậy). Bảng do TPM tạo ra đã không vượt qua được bài kiểm tra. Lưu ý: TPM (Mô-đun nền tảng đáng tin cậy) là một chip máy tính có thể lưu trữ thông tin an toàn được sử dụng để xác thực nền tảng. Thông tin này có thể bao gồm mật khẩu, chứng chỉ và khóa mã hóa.

Nguyên nhân:

• TPM bị lỗi

Biện pháp khắc phục:

• Tắt/bật máy theo chu kỳ.
• Thay thế bo mạch điều khiển.

Mã:vSC 878-21

Lỗi tự kiểm tra DESS. Tự kiểm tra khi bật nguồn cho TPM không thành công khi khởi động khi phần mềm mã hóa bộ điều khiển được kiểm tra, do lỗi kiểm tra số ngẫu nhiên (SC878-20) hoặc sự cố khác.

Nguyên nhân:

Phần mềm TPM hoặc CPU bị lỗi.
Lưu ý: TPM (Trusted Platform Module) là một chip máy tính có thể lưu trữ an toàn thông tin được sử dụng để xác thực nền tảng. Thông tin này có thể bao gồm mật khẩu, chứng chỉ và khóa mã hóa.

Biện pháp khắc phục:

• Bật máy lại.
• Nếu sự cố vẫn tiếp diễn, hãy thay thế bo mạch điều khiển.

Mã: SC 880-00

Lỗi MLB. Phản hồi cho quyền truy cập MLB không được trả về trong thời gian quy định. MLB (Media Link Board) là Trình chuyển đổi định dạng tệp.

Nguyên nhân:

• MLB bị lỗi

Biện pháp khắc phục:

• Thay thế MLB.
• Tháo MLB.

Mã: SC 899-00

Lỗi phần mềm: Kết thúc thu tín hiệu

Nguyên nhân:
• Xảy ra khi một chương trình nội bộ hoạt động bất thường.

Biện pháp khắc phục:

Trong trường hợp lỗi phần cứng
• Thay thế phần cứng.
Trong trường hợp lỗi phần mềm
• Tắt/bật máy theo chu kỳ.
• Thử cập nhật chương trình cơ sở.

Mã: SC 990-00

Lỗi vận hành phần mềm. Phần mềm CTL đã thử thực hiện một thao tác không mong muốn.

Nguyên nhân:

• Lỗi tham số
• Lỗi tham số nội bộ
• Bộ nhớ làm việc không đủ
• Lỗi vận hành do những bất thường thường không phát hiện được.

Biện pháp khắc phục:

• Tắt/bật máy.
• Cài đặt lại phần mềm của bộ điều khiển và bo mạch BICU.

Mã: SC 991-00

Lỗi hoạt động phần mềm có thể phục hồi. Phần mềm CTL đã thử một hoạt động không mong muốn. SC 991 bao gồm các lỗi có thể phục hồi trái ngược với SC 990.

Nguyên nhân:

• Lỗi tham số
• Lỗi tham số nội bộ
• Bộ nhớ làm việc không đủ
• Lỗi vận hành do những bất thường thường không phát hiện được.

Mãg: SC 992-00

Đã phát hành SC không xác định. CTL. Đã xảy ra lỗi không được hệ thống kiểm soát.

Nguyên nhân:

• SC của mô hình trước đã được sử dụng nhầm, v.v.
• Về cơ bản là lỗi phần mềm.

Biện pháp khắc phục:

• Tắt/bật máy theo chu kỳ.

Mã: SC 997-00

Lỗi chọn chức năng ứng dụng CTL. Ứng dụng được chọn bằng phím trên bảng điều khiển hoạt động bất thường (Không phản hồi, kết thúc bất thường).

Nguyên nhân:

• Lỗi phần mềm (chủ yếu là ứng dụng)

Biện pháp khắc phục:

• Kiểm tra RAM, DIMM, bo mạch tùy chọn mà chương trình ứng dụng yêu cầu.
• Kiểm tra xem sự kết hợp của các chương trình đã tải xuống có đúng không.

Mã: SC 998-00

Lỗi khởi động ứng dụng CTL
• Không có ứng dụng nào được đăng ký vào hệ thống trong khoảng thời gian quy định sau khi bật nguồn chính. (Không có ứng dụng nào khởi động/Tất cả ứng dụng đã bị chấm dứt bất thường) • Ứng dụng đã khởi động nhưng không thể rút ra ngay vì một số lý do.

Nguyên nhân:

• Lỗi phần mềm (chủ yếu là ứng dụng)
• RAM, DIMM, bo mạch tùy chọn mà chương trình ứng dụng yêu cầu. Không được cài đặt đúng cách.

Biện pháp khắc phục:

• Tắt/bật máy theo chu kỳ.
• Kiểm tra RAM, DIMM, bo mạch tùy chọn
• Kiểm tra sự kết hợp của các chương trình
• Thay thế bo mạch điều khiển.

=========================================================================================================

ERROR CODE RICOH MP 6503/7503

Giá cho thuê máy photocopy  - Cho thuê máy photocopy - Cho thuê máy photocopy tại Hà Nội
