Mã lỗi máy photocopy Ricoh MP C6503/C8003

Nhằm hỗ trợ nâng cao hiệu suất sửa chữa máy photocopy Ricoh màu, máy photo Quang Minh xin giới thiệu chi tiết mã lỗi máy photocopy Ricoh MP C6503/C8003 (service code) bao gồm cả nguyên nhân và cách khắc phục lỗi (SC).

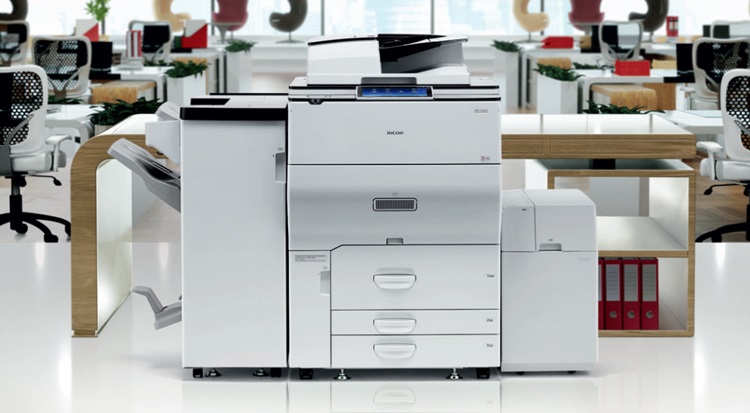

máy photocopy ricoh mpc6503

2. Mã lỗi máy photocopy Ricoh MP C6503/C8003

Được sử dụng cho các models:

Ricoh D257 MP C6503SP
Ricoh D258 MP C8003SP
Ricoh D260 Pro C5200S
Ricoh D261 Pro C5210S
Ricoh MP C6503/C6503SP
Ricoh MP C8003/C8003SP
Ricoh Pro C5200S
Ricoh Pro C5210S

Cảm biến 1: Con lăn gia nhiệt trung tâm: Phát hiện quá nhiệt (phần mềm)
250 độ C hoặc cao hơn được phát hiện trong 1 giây liên tiếp. Số lần: 10 lần trở lên Được theo dõi tại: Mọi lúc, mặc dù SC không được cấp khi nhiệt độ không được kiểm soát (khi ở chế độ tắt/chế độ ngủ, khi cửa, ngoại trừ cửa cung cấp mực in, mở hoặc khi rơ le gia nhiệt tắt).

Nguyên nhân:

• Triac bị ngắn mạch.
• IOB bị lỗi.

Biện pháp khắc phục:

• Thay thế IOB.
• Thay thế bộ phận sấy.

Mã: SC 544-00

Trung tâm con lăn gia nhiệt: Phát hiện quá nhiệt (phần cứng). Phát hiện phần cứng tình trạng quá nhiệt. Nhiệt điện (con lăn gia nhiệt) được phát hiện là nguyên nhân.

Nguyên nhân:

• IOB bị lỗi
• Phần mềm điều khiển cầu chì không kiểm soát được
• Nhiệt điện trở (con lăn gia nhiệt) bị lỗi
• Biến tần IH được cung cấp liên tục (lỗi phần mềm hoặc nhiệt điện trở (con lăn gia nhiệt) bị trục trặc)

Biện pháp khắc phục:

1. Kiểm tra lịch sử SC (SP: 7-403-xxx) và kiểm tra xem có nhiều SC xảy ra cùng lúc không.
• SC xảy ra cùng lúc: Tham khảo các quy trình giải quyết SC khác.
• SC không xảy ra cùng lúc: Chuyển đến bước 2.
2. Kiểm tra giá trị nhiệt điện (con lăn gia nhiệt) (SP: 1-106-001) để kiểm tra nhiệt độ của bộ gia nhiệt.
• 250 độ trở lên: Chuyển đến bước 3.
• Dưới 250 độ: Chuyển đến bước 5.
3. Thay thế IOB
4. Thay thế nhiệt điện (con lăn gia nhiệt).
5. Thay thế cụm cầu chì.
6. Thay thế IOB.
7. Thay thế bộ biến tần IH.

Mã: SC 547-01

Lỗi chéo bằng 0 (Tiếp điểm rơle được hàn). Khi lỗi này xảy ra, máy sẽ dừng lại với rơle cầu chì tắt và hiển thị SC.

Nguyên nhân:

• Rơ le cầu chì bị lỗi (hàn tiếp xúc)
• Mạch điều khiển rơ le cầu chì bị lỗi

Biện pháp khắc phục:

• Tắt/bật nguồn điện chính.
• Nếu rơle cầu chì bị hỏng, hãy thay thế bảng điều khiển AC.
• Kiểm tra kết nối giữa bảng điều khiển AC và IOB, sau đó thay thế dây kết nối và/hoặc bảng mạch nếu cần.

Mã: SC 547-02

Lỗi Zero Cross (Tiếp điểm rơle bị lỗi). Khi lỗi này xảy ra, bộ kích hoạt lò sưởi cầu chì sẽ tắt và sau đó, sau một thời gian xác định, máy sẽ dừng lại với rơle cầu chì tắt và hiển thị SC.

Nguyên nhân:

• Rơ le cầu chì bị lỗi (hàn tiếp xúc)
• Mạch điều khiển rơ le cầu chì bị lỗi

Biện pháp khắc phục:

Cảm biến 4: Con lăn gia nhiệt trung tâm: Lỗi nạp đạn: Hết thời gian 2
Không đạt được nhiệt độ nạp đạn sau (t26) giây kể từ khi đạt (T24) độ SC552-02.
MP C6503 SP (NA): T24= 81, t26= 16
MP C6503 SP (EU/AP/CHN): T24= 96, t26= 10
MP C8003 SP (NA): T24= 98, t26= 10
MP C8003 SP (EU/AP/CHN): T24= 96, t26= 10
Pro C5200S/Pro C5210S: T24= 46, t26= 80
Được theo dõi tại: Khởi động (Bật nguồn, khi nắp đóng, khi bộ phận gia nhiệt cầu chì được kiểm soát)

Nguyên nhân:

• Đèn báo cháy con lăn áp suất bị trục trặc
• Thiết bị chống quá nhiệt hoạt động.

Biện pháp khắc phục:

Mã: SC 553-00

Cảm biến 4: Con lăn áp suất Trung tâm: Phát hiện quá nhiệt (phần mềm) 220 độ C hoặc cao hơn được phát hiện trong 1 giây liên tiếp. Số lần: 10 lần trở lên Được theo dõi tại: Mọi lúc, mặc dù SC không được cấp khi nhiệt độ không được kiểm soát (khi ở chế độ tắt/chế độ ngủ, khi cửa, ngoại trừ cửa cung cấp mực in, mở hoặc khi rơ le sưởi tắt).

Nguyên nhân:

• Triac bị ngắn mạch.
• IOB bị lỗi.

Biện pháp khắc phục:

• Thay thế IOB.
• Thay thế bộ phận sấy.

Mã: SC 554-00

Trung tâm con lăn áp suất: Phát hiện quá nhiệt (phần cứng). Phát hiện phần cứng tình trạng quá nhiệt. Nhiệt điện trung tâm con lăn áp suất được phát hiện là nguyên nhân.

Nguyên nhân:

• IOB bị lỗi
• Phần mềm điều khiển cầu chì chạy ngoài tầm kiểm soát
• Triac bị hỏng (bị chập).
• Pin nhiệt điện (con lăn áp suất) bị lỗi

Biện pháp khắc phục:

1. Kiểm tra lịch sử SC (SP: 7-403-xxx) và kiểm tra xem có nhiều SC xảy ra cùng lúc không.
• SC xảy ra cùng lúc: Tham khảo các quy trình giải quyết SC khác.
• SC không xảy ra cùng lúc: Chuyển đến bước 2.
2. Kiểm tra giá trị bộ điều nhiệt (con lăn gia nhiệt) (SP: 1-106-004) để kiểm tra nhiệt độ của bộ gia nhiệt.
• 230 độ trở lên: Chuyển đến bước 3.
• Dưới 230 độ: Chuyển đến bước 5.
3. Thay thế IOB
4. Thay thế nhiệt điện (con lăn gia nhiệt).
5. Thay thế cụm cầu chì.
6. Thay thế IOB.
7. Thay thế bo mạch truyền động AC.

Mã: SC 555-00

Máy sưởi 2: Máy sưởi liên tục bật (Cảm biến 4: Nhiệt điện: Con lăn áp suất)
Máy đợi 25 giây sau khi điều kiện ([A] và [B]) được đáp ứng. Sau khi 25 giây trôi qua, máy lặp lại các bước sau.
1. Đợi 20 giây (thời gian phát hiện).
2. Nếu chênh lệch nhiệt độ giữa thời điểm máy bắt đầu chờ thời gian phát hiện và thời điểm thời gian phát hiện trôi qua là 6 độ hoặc thấp hơn, SC sẽ được cấp. Tuy nhiên, nếu [C] được đáp ứng, SC sẽ không được cấp cho đến khi điều kiện ([A] và [B]) được đáp ứng lại. Khoảng thời gian giám sát [A]: Chế độ chờ/công suất thấp Kích hoạt bắt đầu giám sát [B]: Khi đèn cầu chì con lăn áp suất BẬT và ổ cầu chì ngừng quay Kích hoạt kết thúc giám sát [C]: Khi đèn cầu chì con lăn áp suất TẮT và ổ cầu chì đang quay

Nguyên nhân:

• Lỗi phát hiện nhiệt điện
• Ngắt kết nối đèn cầu chì con lăn áp suất
• Thiết bị chống quá nhiệt hoạt động.

Biện pháp khắc phục:

Quay số dịch vụ từ xa bất hợp pháp (Lỗi tham số chương trình trò chuyện). Đã xảy ra lỗi không mong muốn khi RC Gate Type M quay số đến Trung tâm NRS.

Nguyên nhân:

Lỗi giao tiếp giữa động cơ và bộ điều khiển. Không thể kết nối giao tiếp.

Nguyên nhân:

• BICU và/hoặc bo mạch điều khiển bị lỗi
• Kết nối không đúng giữa bo mạch điều khiển và BICU

Biện pháp khắc phục:

Mã: SC 672

Lỗi khởi động bộ điều khiển. Sau khi bật máy, kết nối giữa bộ điều khiển và bảng điều khiển không được thiết lập.

Nguyên nhân:

• Bộ điều khiển bị dừng
• Bo mạch được lắp không đúng cách
• Bo mạch điều khiển bị lỗi
• Đầu nối bảng điều khiển bị lỏng, hỏng hoặc bị lỗi
• Bộ điều khiển bị trễ

Biện pháp khắc phục:

• Tắt/bật nguồn điện chính.
• Kiểm tra kết nối của bo mạch điều khiển.
• Thay thế bo mạch điều khiển.
• Kiểm tra dây kết nối bảng điều khiển.

Khi đèn LED8 (màu đỏ) trên bo mạch điều khiển không nhấp nháy:
• Kiểm tra kết nối của bộ nhớ (DIMM) trên bo mạch điều khiển.
• Thay thế bộ nhớ (DIMM).
• Thay thế bo mạch điều khiển.

Khi đèn LED8 (màu đỏ) trên bo mạch điều khiển nhấp nháy:
• Thay thế dây kết nối giữa bảng điều khiển và BICU.
• Thay thế bảng điều khiển.

Lỗi điện áp nguồn PFB 24V 2 rãnh trong 2,5 giây (hết thời gian chờ) kể từ thời điểm CLTLKSL_DRV_O được BẬT trên phần mềm.

Nguyên nhân:

• PSU bị trục trặc
• Đầu nối bị ngắt kết nối
• Dây điện bị đứt hoặc lỗi tiếp đất
• Van điện từ khóa khay bên trái bị trục trặc
• PFB bị trục trặc

Biện pháp khắc phục:

Mã: SC 687-00

Lỗi PER không nhận được
• Không thể nhận lệnh PER của lệnh I/F từ bộ điều khiển.
• Không thể chuẩn bị dữ liệu hình ảnh bằng bộ điều khiển.

Nguyên nhân:

• Lỗi giao tiếp
• Bên trong bộ điều khiển bị lỗi

Biện pháp khắc phục:

• Tắt/bật máy theo chu kỳ.

Mã: SC 689-00

Lỗi giao tiếp biến tần IH. Biến tần IH không phản hồi yêu cầu Lỗi giao tiếp biến tần IH (tuân thủ ASAP IV) Thông tin phản hồi biến tần IH không khả dụng

Nguyên nhân:

• Dây kết nối bị hỏng
• Biến tần IH bị lỗi
• IOB bị lỗi

Biện pháp khắc phục:

• Loại bỏ nguyên nhân gây ra SC, sau đó tắt/bật nguồn điện hoặc nguồn điện chính.
• Thay thế dây kết nối/biến tần IH/IOB nếu cần.

Mã: SC 700-01

Lỗi động cơ nâng tấm đáy ADF (SPDF). Cảm biến HP tấm đáy không phát hiện vị trí ban đầu của tấm đáy sau khi động cơ nâng tấm đáy ADF bật và hạ tấm đáy xuống. Hoặc, cảm biến HP tấm đáy không phát hiện vị trí của tấm đáy sau khi động cơ nâng tấm đáy ADF bật và nâng tấm đáy lên.
Chi tiết: ADF thông báo lỗi cho máy chính. Hai lần đầu tiên xảy ra được hiển thị dưới dạng kẹt giấy.

Nguyên nhân:

• Lỗi đầu ra cảm biến vị trí tấm đáy
• Lỗi đầu ra cảm biến HP tấm đáy
• Lỗi động cơ nâng tấm đáy ADF (không quay)
• Bo mạch điều khiển ADF bị lỗi

Biện pháp khắc phục:

• Kiểm tra các kết nối của dây cảm biến và dây động cơ.
• Thay thế dây cảm biến và dây động cơ.
• Thay thế cảm biến hoặc động cơ.
• Thay thế bảng điều khiển ADF.

Lỗi nâng hàng rào cơ sở (Finisher SR5070/SR5080)
• Khi di chuyển đến vị trí ban đầu, vị trí ban đầu không được phát hiện trong số xung đã chỉ định (xung p0). (Lần đầu tiên: hiển thị kẹt, lần thứ hai: SC)
• Khi di chuyển khỏi vị trí ban đầu, vị trí ban đầu vẫn được phát hiện sau số xung đã chỉ định (xung p1). (Lần đầu tiên: hiển thị kẹt, lần thứ hai: SC)
• Phần mềm điều khiển DCM phát hiện lỗi điều khiển động cơ. (SC từ lần đầu tiên)

Nguyên nhân:

• Động cơ nâng hàng rào cơ sở bị lỗi
• Đầu nối bị ngắt kết nối
• Quá tải
• Bộ mã hóa bị lỗi
• Cảm biến vị trí gốc bị lỗi

Biện pháp khắc phục:

• Tắt/Bật máy.
• Kết nối lại đầu nối động cơ và đầu nối cảm biến.
• Thay thế cảm biến vị trí gốc.
• Thay thế động cơ nâng hàng rào cơ sở.

=========================================================================================================

ERROR CODE RICOH MP C6503/C8003
