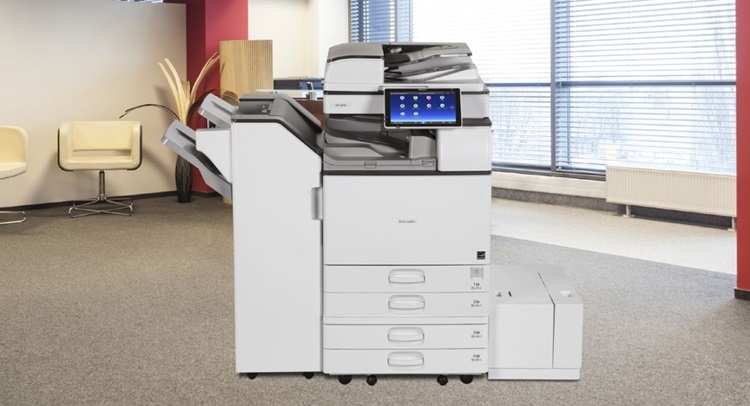

Mã lỗi máy photocopy Ricoh MP 4055/5055/6055

Nhằm hỗ trợ nâng cao hiệu suất sửa chữa máy photocopy Ricoh, máy photo Quang Minh xin giới thiệu chi tiết mã lỗi máy photocopy Ricoh MP 4055/5055/6055 (service code) bao gồm cả nguyên nhân và cách khắc phục lỗi (SC).

2. Mã lỗi máy photocopy Ricoh MP 4055/5055/6055

Mã lỗi này được sử dụng cho các models:

Mã: SC 720-41

Sách hướng dẫn Finisher SR3240/Finisher SR3230. Lỗi động cơ cấp liệu chồng
• Trình điều khiển động cơ phát hiện lỗi (Lỗi điều khiển động cơ DC) (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC)
• Trong quá trình di chuyển về vị trí ban đầu, không thể phát hiện vị trí ban đầu trong xung được xác định trước (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong quá trình di chuyển ra khỏi vị trí ban đầu, vị trí ban đầu được phát hiện trong thời gian dài hơn xung được xác định trước (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).

• Chập mạch dây kết nối chỉ -80
• Quá tải
• Động cơ bị lỗi
• Van điện từ bị lỗi chỉ -03, -80
• Đầu nối bị ngắt kết nối
• Bộ mã hóa bị lỗi chỉ -10, -25, -34 -81
• Cảm biến vị trí ban đầu bị lỗi

Kiểm tra xem SC có xảy ra không bằng cách TẮT nguồn điện chính rồi BẬT. Nếu SC xảy ra lần nữa, hãy thực hiện các bước sau. Kiểm tra xem SC có tái diễn không bằng cách bật nguồn sau mỗi bước.
• Các bộ phận mục tiêu là động cơ và cảm biến HP liên quan đã xảy ra SC.
1. Kiểm tra xem đầu nối của bộ phận mục tiêu có được kết nối chắc chắn không. Kết nối lại đầu nối nếu bị ngắt kết nối hoặc lỏng.
2. Kiểm tra dây kết nối cho bộ phận mục tiêu. Thay thế dây kết nối nếu bị ngắt kết nối hoặc bị hỏng.
3. Kiểm tra xem động cơ có chạy không, cảm biến có TẮT/BẬT không, không bị quá tải và được truyền động đúng cách không. Thay thế các bộ phận nếu có bất kỳ lỗi nào.
4. Kiểm tra xem có bất kỳ dấu hiệu nào của đoản mạch không. Thay thế các bộ phận nếu có bất kỳ lỗi nào.

Mã: SC 720-42

Lỗi máy hoàn thiện sách SR3240/Finisher SR3230. Lỗi động cơ chuyển động máy bấm góc
• Trong khi di chuyển về vị trí ban đầu, không thể phát hiện vị trí ban đầu trong xung được xác định trước (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong khi di chuyển ra khỏi vị trí ban đầu, vị trí ban đầu được phát hiện trong thời gian dài hơn xung được xác định trước (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).

Mã: SC 720-44

Lỗi máy hoàn thiện sách SR3240/Finisher SR3230. Lỗi động cơ máy bấm góc
• Trong khi di chuyển về vị trí ban đầu, không thể phát hiện vị trí ban đầu trong thời gian định trước (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong khi di chuyển ra khỏi vị trí ban đầu, vị trí ban đầu được phát hiện trong thời gian dài hơn thời gian định trước (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).

Mã: SC 720-50 ... SC 720-53

Lỗi Booklet Finisher SR3240/Finisher SR3230
SC 720- 50 Lỗi động cơ máy chạy bộ Booklet
SC 720- 51 Lỗi động cơ chuyển động chốt chạy bộ Booklet
SC 720- 52 Lỗi động cơ gấp ép
SC 720- 53 Lỗi động cơ hàng rào đáy
Lỗi Tình trạng lỗi -50, -51, -52, -53
• Trong quá trình di chuyển về vị trí ban đầu, không thể phát hiện vị trí ban đầu trong xung được xác định trước (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong quá trình di chuyển ra khỏi vị trí ban đầu, vị trí ban đầu được phát hiện trong thời gian dài hơn xung được xác định trước (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).

Mã: SC 720-54

Sách hướng dẫn Finisher SR3240/Finisher SR3230 Lỗi Lỗi động cơ con lăn gấp. Trình điều khiển động cơ phát hiện lỗi (ngắn mạch và quá nhiệt) (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).

Mã: SC 720-60

Lỗi máy hoàn thiện sách SR3240/Finisher SR3230. Lỗi động cơ máy bấm ghim sách
• Trong khi di chuyển về vị trí ban đầu, không thể phát hiện vị trí ban đầu trong thời gian định trước (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong khi di chuyển ra khỏi vị trí ban đầu, vị trí ban đầu được phát hiện trong thời gian dài hơn thời gian định trước (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).

Mã: SC 720-70

Lỗi Bộ hoàn thiện sách SR3240/Bộ hoàn thiện SR3230. Lỗi động cơ nâng khay
• Bộ điều khiển động cơ phát hiện lỗi (quá tải) (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong quá trình hạ xuống, cảm biến bề mặt giấy vẫn phát hiện giấy ngay cả sau khi thời gian định trước (t0sec) trôi qua (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong quá trình nâng lên, cảm biến bề mặt giấy không thể phát hiện bề mặt giấy ngay cả sau khi thời gian định trước (t1sec) trôi qua (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).

Mã: SC 720-71 ... SC 720-74

Sách hướng dẫn Finisher SR3240/Finisher SR3230 lỗi
SC 720-71 Lỗi động cơ chuyển số
SC 720-72 Lỗi động cơ phía trước Shift Jogger
SC 720-73 Lỗi động cơ phía sau Shift Jogger
SC 720-74 Lỗi động cơ lùi Shift Jogger
Tình trạng lỗi -71, -72, -73, -74
• Trong quá trình di chuyển về vị trí ban đầu, không thể phát hiện vị trí ban đầu trong xung được xác định trước (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong quá trình di chuyển ra khỏi vị trí ban đầu, vị trí ban đầu được phát hiện trong thời gian dài hơn xung được xác định trước (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).

Mã: SC 720-75

Sách hướng dẫn Finisher SR3240/Finisher SR3230. Lỗi động cơ con lăn trả về
• Trình điều khiển động cơ phát hiện lỗi (Lỗi điều khiển động cơ DC) (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC)
• Trong quá trình di chuyển về vị trí ban đầu, không thể phát hiện vị trí ban đầu trong thời gian định trước (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong quá trình di chuyển ra khỏi vị trí ban đầu, vị trí ban đầu được phát hiện trong thời gian dài hơn thời gian định trước (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).

Mã: SC 720-80

Sổ tay hướng dẫn Finisher SR3240/Finisher SR3230. Thiết bị bảo vệ lỗi. Lỗi chặn 3. Phát hiện cầu chì nổ

Mã: SC 720-81

Sổ tay hướng dẫn Finisher SR3240/Finisher SR3230
Lỗi động cơ dẫn động con lăn chuyển số .Trình điều khiển động cơ phát hiện lỗi (Lỗi điều khiển động cơ DC) (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC)

Mã: SC 720-82, SC 720-83

Lỗi Bộ hoàn thiện sách SR3240/Bộ hoàn thiện SR3230
SC 720-82 Lỗi động cơ dẫn hướng cạnh
SC 720- 83 Lỗi động cơ dẫn hướng giấy
Tình trạng lỗi -82, -83
• Trong khi di chuyển về vị trí ban đầu, không thể phát hiện vị trí ban đầu trong xung được xác định trước (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong khi di chuyển ra khỏi vị trí ban đầu, vị trí ban đầu được phát hiện trong thời gian dài hơn xung được xác định trước (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).

Mã: SC 721-03 ... SC 721-17

Bộ hoàn thiện sách SR3220 (D3B9) lỗi
SC 721-03 B Lỗi chặn thiết bị bảo vệ 1 Phát hiện cháy cầu chì
SC 721-10 Lỗi động cơ vận chuyển đầu vào (bộ hoàn thiện tờ 1K) Trình điều khiển động cơ phát hiện trạng thái lỗi (lỗi điều khiển động cơ DC). Phát hiện lỗi đầu tiên được xác định là kẹt và phát hiện lỗi thứ 2 được xác định là SC.
SC 721-11 Lỗi động cơ vận chuyển bản in thử (bộ hoàn thiện tờ 1K) Trình điều khiển động cơ phát hiện trạng thái lỗi (lỗi điều khiển động cơ DC). Phát hiện lỗi đầu tiên được xác định là kẹt và phát hiện lỗi thứ 2 được xác định là SC.
SC 721-17 Lỗi động cơ vận chuyển đẩy giấy (bộ hoàn thiện tờ 1K) Trình điều khiển động cơ phát hiện trạng thái lỗi (lỗi điều khiển động cơ DC). Phát hiện lỗi đầu tiên được xác định là kẹt và phát hiện lỗi thứ 2 được xác định là SC.

• Quá dòng (chỉ -03)
• Kẹt ghim (chỉ -44)
• Lỗi bộ mã hóa (-11, -11, -25, -44)
• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối hoặc lỏng
• Động cơ quá tải
• Cảm biến HP bị lỗi
• Cảm biến bề mặt giấy bị lỗi (chỉ -70)

Kiểm tra xem SC có xảy ra không bằng cách mở/đóng nắp và kiểm tra đầu vào/đầu ra. Nếu SC xảy ra lần nữa, hãy thực hiện các bước sau. Kiểm tra xem SC có tái diễn không bằng cách bật nguồn sau mỗi bước.
• Các bộ phận mục tiêu là động cơ và cảm biến HP liên quan đã xảy ra SC.
1. Kiểm tra xem đầu nối của bộ phận mục tiêu có được kết nối chắc chắn không. Kết nối lại đầu nối nếu bị ngắt kết nối hoặc lỏng.
2. Kiểm tra dây kết nối cho bộ phận mục tiêu. Thay thế dây kết nối nếu bị ngắt kết nối hoặc bị hỏng.
3. Kiểm tra xem động cơ có chạy không, cảm biến có TẮT/BẬT không, không bị quá tải và được truyền động đúng cách không. Thay thế các bộ phận nếu có bất kỳ lỗi nào.
4. Kiểm tra xem có bất kỳ dấu hiệu nào của đoản mạch không. Thay thế các bộ phận nếu có bất kỳ lỗi nào.

Mã: SC 721-06

Lỗi Booklet Finisher SR3220 (D3B9)
Lỗi truy cập vào NVRAM
Lỗi xảy ra khi truy cập NVRAM.

• Kiểm tra xem SC có xảy ra không bằng cách TẮT nguồn điện chính rồi BẬT. Nếu SC xảy ra lần nữa, hãy thực hiện các bước sau.
1. Rút ra và lắp lại NVRAM để kiểm tra xem NVRAM đã được lắp đúng vào ổ cắm IC chưa. Nếu không thể khôi phục SC, hãy thay thế bo mạch chính.

Mã: SC 721-24

Bộ hoàn thiện sách SR3220 (D3B9) lỗi. Tấm dẫn hướng ra giấy động cơ đóng/mở (bộ hoàn thiện tờ 1K)
• Trong khi di chuyển về vị trí ban đầu, vị trí ban đầu không thể được phát hiện trong một xung được xác định trước (xung p0) (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong khi di chuyển ra khỏi vị trí ban đầu, vị trí ban đầu được phát hiện trong thời gian dài hơn xung được xác định trước (xung p1) (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC). Xung trở về vị trí ban đầu và xung đến từ vị trí ban đầu trong quá trình hoạt động bình thường được tính toán và đo lường. Các xung gấp 1,5-2 lần xung hoạt động bình thường được lấy là p0 và p1.

Mã: SC 721-25

Bộ hoàn thiện sách SR3220 (D3B9). Lỗi Động cơ dẫn động bộ đục lỗi (Bộ hoàn thiện tờ 1K)
• Trong khi di chuyển về vị trí ban đầu, không thể phát hiện vị trí ban đầu trong thời gian định trước (t0 giây) (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong khi di chuyển khỏi vị trí ban đầu, vị trí ban đầu được phát hiện ngay cả sau khi thời gian định trước (t1 giây) đã trôi qua (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Không thể đếm đầu ra từ bộ mã hóa trong một số lần định trước trong thời gian định trước (t0 giây) (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
Thời gian để trở về vị trí ban đầu mà không xảy ra lỗi, thời gian đến từ vị trí ban đầu và thời gian mà đầu ra của bộ mã hóa có thể được đếm trong quá trình hoạt động bình thường, được lấy là t0, t1 và t2.

Mã: SC 721-27 ... SC 721-41

Bộ hoàn thiện sách SR3220 (D3B9) lỗi
SC 721-27 Lỗi động cơ di chuyển đột dập (bộ hoàn thiện tờ 1K)
SC 721-28 Lỗi động cơ hiệu chỉnh đăng ký ngang (bộ hoàn thiện tờ 1K)
SC 721-30 Lỗi động cơ chạy bộ (bộ hoàn thiện tờ 1K)
SC 721-33 Lỗi động cơ con lăn định vị (bộ hoàn thiện tờ 1K)
SC 721-41 Lỗi động cơ chốt cấp giấy (bộ hoàn thiện tờ 1K)
• Trong khi di chuyển về vị trí ban đầu, không thể phát hiện vị trí ban đầu trong xung được xác định trước (xung p0) (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong khi di chuyển ra khỏi vị trí ban đầu, vị trí ban đầu được phát hiện ngay cả sau khi xung được xác định trước (xung p1) đã trôi qua (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
Xung trở về vị trí ban đầu và xung đến từ vị trí ban đầu trong quá trình hoạt động bình thường được tính toán và đo lường. Các xung có biên độ gấp 1,5-2 lần xung hoạt động bình thường được gọi là p0 và p1.

Mã: SC 721-42

Bộ hoàn thiện sách SR3220 (D3B9). Lỗi Động cơ dịch chuyển Bộ phận bấm giấy (Bộ hoàn thiện tờ 1K)
• Trong khi di chuyển về vị trí ban đầu, không thể phát hiện vị trí ban đầu trong xung được xác định trước (xung p0) (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong khi di chuyển khỏi vị trí ban đầu, vị trí ban đầu được phát hiện ngay cả sau khi xung được xác định trước (xung p1) đã trôi qua (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong khi di chuyển khỏi vị trí ban đầu, không thể phát hiện cảm biến lùi BẬT ngay cả sau khi xung được xác định trước (xung p2) đã trôi qua (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong quá trình khởi tạo, cảm biến lùi BẬT được phát hiện đồng thời khi phát hiện vị trí ban đầu (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
Xung trở về vị trí ban đầu và xung đến từ vị trí ban đầu trong quá trình hoạt động bình thường được tính toán và đo lường. Các xung có biên độ gấp 1,5-2 lần xung hoạt động bình thường được lấy là p0, p1 và p2.

Mã: SC 721-44

Máy hoàn thiện sách SR3220 (D3B9). Lỗi Máy bấm ghim. Lỗi (Máy hoàn thiện tờ 1K)
• Bộ điều khiển động cơ phát hiện lỗi (chập mạch và quá nhiệt) (lần đầu tiên là SC).
• Trong quá trình di chuyển về vị trí ban đầu, vị trí ban đầu không thể được phát hiện ngay cả sau khi thời gian định trước (t0 giây) đã trôi qua (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong quá trình di chuyển ra khỏi vị trí ban đầu, vị trí ban đầu vẫn được phát hiện ngay cả sau khi thời gian định trước (t1 giây ) đã trôi qua (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC)
• Trong quá trình điều khiển động cơ, đầu ra từ bộ mã hóa không thể được đếm trong một số lần định trước trong một thời gian định trước (t0 giây) (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
Thời gian để trở về vị trí ban đầu mà không xảy ra lỗi, thời gian đến từ vị trí ban đầu và thời gian mà đầu ra của bộ mã hóa có thể được đếm trong quá trình hoạt động bình thường, được lấy là t0, t1 và t2.

Mã: SC 721-52

Máy hoàn thiện sách SR3220 (D3B9). Lỗi Động cơ lưỡi gấp (Máy hoàn thiện tờ 1K)
• Trình điều khiển động cơ phát hiện lỗi (ngắn mạch và quá nhiệt) (lần đầu tiên là SC).
• Trong khi di chuyển về vị trí ban đầu, vị trí ban đầu không thể được phát hiện trong một xung được xác định trước (xung p0) (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong khi di chuyển ra khỏi vị trí ban đầu, vị trí ban đầu được phát hiện trong thời gian dài hơn xung được xác định trước (xung p1) (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
Xung trở về vị trí ban đầu và xung đến từ vị trí ban đầu trong quá trình hoạt động bình thường được tính toán và đo lường. Các xung gấp 1,5-2 lần xung hoạt động bình thường được coi là p0 và p1

Mã: SC 721-53

Bộ hoàn thiện sách SR3220 (D3B9). Lỗi Động cơ dịch chuyển hàng rào phía sau (Bộ hoàn thiện tờ 1K)
• Trong khi di chuyển về vị trí ban đầu, không thể phát hiện vị trí ban đầu trong một xung được xác định trước (xung p0) (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong khi di chuyển khỏi vị trí ban đầu, vị trí ban đầu được phát hiện trong thời gian dài hơn xung được xác định trước (xung p1) (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC). Xung trở về vị trí ban đầu và xung đến từ vị trí ban đầu trong quá trình hoạt động bình thường được tính toán và đo lường. Các xung gấp 1,5-2 lần xung hoạt động bình thường được coi là p0 và p1.

Mã: SC 721-58, SC 721-59

Lỗi Bộ hoàn thiện sách SR3220 (D3B9)
SC 721-58 Lỗi động cơ nhả áp suất khi vận chuyển sách (phía trên) (bộ hoàn thiện tờ 1K)
SC 721-59 Lỗi động cơ nhả áp suất khi vận chuyển sách (phía dưới) (bộ hoàn thiện tờ 1K)
• Trong khi di chuyển về vị trí ban đầu, không thể phát hiện vị trí ban đầu trong một xung được xác định trước (xung p0) (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong khi di chuyển ra khỏi vị trí ban đầu, vị trí ban đầu được phát hiện trong thời gian dài hơn xung được xác định trước (xung p1) (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
Xung trở về vị trí ban đầu và xung đến từ vị trí ban đầu trong quá trình hoạt động bình thường được tính toán và đo lường. Các xung gấp 1,5-2 lần xung hoạt động bình thường được coi là p0 và p1.

Mã: SC 721-70

Máy hoàn thiện sách SR3220 (D3B9). Lỗi Động cơ nâng khay (máy hoàn thiện tờ 1K)
• Trình điều khiển động cơ phát hiện lỗi (chập mạch hoặc quá nhiệt) (lần đầu tiên là SC).
• Trong khi hạ xuống, cảm biến bề mặt giấy vẫn phát hiện giấy ngay cả sau khi thời gian định trước (t0sec) trôi qua (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong khi nâng lên, cảm biến bề mặt giấy không thể phát hiện bề mặt giấy ngay cả sau khi thời gian định trước (t0sec) trôi qua (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
Xung trở về vị trí ban đầu và xung đến từ vị trí ban đầu trong quá trình hoạt động bình thường được tính toán và đo lường. Các xung gấp 1,5-2 lần xung hoạt động bình thường được lấy là p0 và p1.

Mã: SC 721-71

Bộ hoàn thiện sách SR3220 (D3B9). Lỗi động cơ dịch chuyển (Bộ hoàn thiện tờ 1K)
• Trong khi di chuyển về vị trí ban đầu, không thể phát hiện vị trí ban đầu trong một xung được xác định trước (xung p0) (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong khi di chuyển khỏi vị trí ban đầu, vị trí ban đầu được phát hiện trong thời gian dài hơn xung được xác định trước (xung p1) (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
Xung trở về vị trí ban đầu và xung đến từ vị trí ban đầu trong quá trình hoạt động bình thường được tính toán và đo lường. Các xung gấp 1,5-2 lần xung hoạt động bình thường được lấy là p0 và p1.

Mã: SC 721-80

Máy hoàn thiện sách SR3220 (D3B9). Lỗi Động cơ vận chuyển gấp Lỗi (máy hoàn thiện tờ 1K)
• Trình điều khiển động cơ phát hiện lỗi (ngắn mạch hoặc quá nhiệt) (lần đầu tiên là SC)

Mã: SC 721-81

Lỗi Bộ hoàn thiện sách SR3220 (D3B9). Lỗi động cơ dẫn động giấy
• Trong khi di chuyển về vị trí ban đầu, vị trí ban đầu không thể được phát hiện trong xung được xác định trước (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong khi di chuyển ra khỏi vị trí ban đầu, vị trí ban đầu được phát hiện trong thời gian dài hơn xung được xác định trước (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).

Mã: SC 722-03

Thiết bị bảo vệ lỗi Finisher SR3210 (D3B8). Lỗi chặn 1. Pháthiện cầu chì nổ

Mã: SC 722-06

Lỗi Finisher SR3210 (D3B8)
Lỗi truy cập vào NVRAM
Lỗi xảy ra khi truy cập NVRAM.

Mã: SC 722-10 ... SC 722-17

Finisher SR3210 (D3B8) lỗi
SC 722-10 Lỗi động cơ vận chuyển vào Trình điều khiển động cơ phát hiện trạng thái lỗi (lỗi điều khiển động cơ DC) (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
SC 722-11 Lỗi động cơ vận chuyển giấy Trình điều khiển động cơ phát hiện trạng thái lỗi (lỗi điều khiển động cơ DC) (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
SC 722-17 Lỗi động cơ vận chuyển giấy ra 2 Trình điều khiển động cơ phát hiện trạng thái lỗi (lỗi điều khiển động cơ DC) (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).

Mã: SC 722-24

Finisher SR3210 (D3B8). Lỗi động cơ đóng/mở tấm dẫn hướng giấy
• Trong khi di chuyển về vị trí ban đầu, vị trí ban đầu không thể được phát hiện trong xung được xác định trước (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong khi di chuyển ra khỏi vị trí ban đầu, vị trí ban đầu được phát hiện trong thời gian dài hơn xung được xác định trước (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).

Mã: SC 722-25

Finisher SR3210 (D3B8). Lỗi Động cơ dẫn động của bộ phận đột dập
• Trong quá trình di chuyển về vị trí ban đầu, vị trí ban đầu không thể được phát hiện trong khoảng thời gian định trước (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong quá trình di chuyển ra khỏi vị trí ban đầu, vị trí ban đầu vẫn được phát hiện ngay cả sau khi khoảng thời gian định trước đã trôi qua (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Không thể đếm đầu ra từ bộ mã hóa trong một số lần định trước trong khoảng thời gian định trước (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).

Mã: SC 722-27 ... SC 722-41

Finisher SR3210 (D3B8) lỗi
SC 722-27 Lỗi động cơ chuyển đơn vị đăng ký ngang
SC 722-28 Lỗi động cơ hiệu chỉnh đăng ký ngang
SC 722-30 Lỗi động cơ Jogger
SC 722-33 Lỗi động cơ con lăn định vị
SC 722-41 Lỗi động cơ chốt nạp
• Trong quá trình di chuyển về vị trí ban đầu, không thể phát hiện vị trí ban đầu trong xung được xác định trước (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong quá trình di chuyển ra khỏi vị trí ban đầu, vị trí ban đầu được phát hiện ngay cả sau khi xung được xác định trước đã trôi qua (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).

Mã: SC 722-42

Finisher SR3210 (D3B8). Lỗi Động cơ chuyển máy bấm kim
• Trong khi di chuyển về vị trí ban đầu, không thể phát hiện vị trí ban đầu trong một xung được định trước (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong khi di chuyển ra khỏi vị trí ban đầu, vị trí ban đầu được phát hiện ngay cả sau khi xung được định trước đã trôi qua (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong khi di chuyển ra khỏi vị trí ban đầu, không thể phát hiện cảm biến lùi BẬT ngay cả sau khi xung được định trước đã trôi qua (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong quá trình khởi tạo, cảm biến lùi BẬT được phát hiện đồng thời khi vị trí ban đầu được phát hiện (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).

Mã: SC 722-44

Finisher SR3210 (D3B8). Lỗi động cơ bấm kim
• Trình điều khiển động cơ phát hiện lỗi (ngắt mạch hoặc quá nhiệt) (lần đầu tiên là SC).
• Trong quá trình di chuyển về vị trí ban đầu, vị trí ban đầu không thể được phát hiện ngay cả sau khi thời gian định trước đã trôi qua (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong quá trình di chuyển ra khỏi vị trí ban đầu, vị trí ban đầu vẫn được phát hiện ngay cả sau khi thời gian định trước đã trôi qua (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong quá trình điều khiển động cơ, đầu ra từ bộ mã hóa không thể được đếm trong số lần định trước trong thời gian định trước (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).

Mã: SC 722-45

Finisher SR3210 (D3B8). Lỗi Động cơ chuyển máy bấm ghim không bấm kim
• Trình điều khiển động cơ phát hiện lỗi (ngắt mạch hoặc quá nhiệt) (lần đầu tiên là SC).
• Trong quá trình di chuyển về vị trí ban đầu, vị trí ban đầu không thể được phát hiện trong xung được xác định trước (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong quá trình di chuyển ra khỏi vị trí ban đầu, vị trí ban đầu vẫn được phát hiện ngay cả sau khi xung được xác định trước đã trôi qua (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).

Mã: SC 722-46

Finisher SR3210 (D3B8). Lỗi Động cơ máy bấm ghim không bấm kim
• Trình điều khiển động cơ phát hiện lỗi (ngắt mạch hoặc quá nhiệt) (lần đầu tiên là SC).
• Trong quá trình di chuyển về vị trí ban đầu, không thể phát hiện vị trí ban đầu ngay cả sau khi thời gian định trước đã trôi qua (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong quá trình di chuyển ra khỏi vị trí ban đầu, vị trí ban đầu vẫn được phát hiện ngay cả sau khi thời gian định trước đã trôi qua (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).

Mã: SC 722-47

Lỗi động cơ dẫn động giấy dẫn hướng Finisher SR3210 (D3B8)
• Trong quá trình di chuyển về vị trí ban đầu, vị trí ban đầu không thể được phát hiện trong xung được xác định trước (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong quá trình di chuyển ra khỏi vị trí ban đầu, vị trí ban đầu được phát hiện trong thời gian dài hơn xung được xác định trước (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).

Mã: SC 722-70

Finisher SR3210 (D3B8). Lỗi Động cơ nâng khay
• Trình điều khiển động cơ phát hiện lỗi (chập mạch hoặc quá nhiệt) (lần đầu tiên là SC).
• Trong quá trình hạ xuống, cảm biến bề mặt giấy vẫn phát hiện giấy ngay cả sau khi thời gian định trước (t0sec) trôi qua (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Trong quá trình nâng lên, cảm biến bề mặt giấy không thể phát hiện bề mặt giấy ngay cả sau khi thời gian định trước (t0sec) trôi qua (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).

Mã: SC 722-71, SC 722-81

Lỗi động cơ chuyển số SC 722-71
Lỗi động cơ dẫn động giấy SC 722-81
• Trong quá trình di chuyển về vị trí ban đầu, vị trí ban đầu không thể được phát hiện trong xung được xác định trước (lần đầu tiên là thông báo kẹt giấy, lần thứ 2 là thông báo SC).
• Trong quá trình di chuyển ra khỏi vị trí ban đầu, vị trí ban đầu được phát hiện trong thời gian dài hơn xung được xác định trước (lần đầu tiên là thông báo kẹt giấy, lần thứ 2 là thông báo SC).

Mã: SC 723-03

Lỗi nguồn điện (Bộ hoàn thiện bên trong: Không đóng ghim). Khi nguồn điện 24V gốc được BẬT, thiết bị bảo vệ chặn hệ thống nguồn điện không liên động được phát hiện.

• Sự cố động cơ hoặc ngắn mạch dây điện xảy ra trong hệ thống cung cấp điện không liên động.

• Thay thế các dây kết nối bị ngắn mạch
• Thay thế các thiết bị bảo vệ

Mã: SC 723-10

Lỗi động cơ vận chuyển (Bộ hoàn thiện bên trong: Không đóng ghim)
Phát hiện lỗi trình điều khiển DCM được bắt đầu sau khi đặt lại và phát hiện tín hiệu lỗi mili giây được xác định trước. SC này sẽ được phát hành khi hiện tượng trên lặp lại 2 lần.

• Động cơ vận chuyển bị hỏng
• Đoản mạch dây điện
• Lỗi bảng mạch
• Quá dòng
• Nhiệt độ bất thường

• Thay thế động cơ
• Thay thế dây kết nối
• Thay thế bảng mạch.

Mã: SC 723-20

Lỗi động cơ cổng nối (Bộ hoàn thiện bên trong: Không đóng ghim)
Khi cảm biến HP của động cơ cổng nối không tắt trong khi áp dụng giây định trước cho động cơ cổng nối với cảm biến HP bật. Khi cảm biến HP của động cơ cổng nối không bật trong khi áp dụng giây định trước cho động cơ cổng nối với cảm biến HP tắt. SC này sẽ được phát hành khi hiện tượng trên lặp lại 2 lần.

• Lỗi động cơ cổng nối
• Đầu nối bị ngắt kết nối
• Quá tải
• Lỗi cảm biến HP của động cơ cổng nối

• Kiểm tra kết nối
• Thay thế động cơ/cảm biến
• Thay thế dây kết nối

Mã: SC 723-24

Lỗi động cơ áp suất giấy ra (Bộ hoàn thiện bên trong: Không đóng ghim)
Khi cảm biến áp suất giấy ra HP không được tắt trong khi áp dụng giây định trước cho động cơ giải phóng áp suất giấy ra với cảm biến HP được bật. Khi cảm biến áp suất giấy ra HP không được bật trong khi áp dụng giây định trước cho động cơ giải phóng áp suất giấy ra với cảm biến HP được tắt. SC này sẽ được phát hành khi hiện tượng trên lặp lại 2 lần.

• Lỗi động cơ xả áp suất đầu ra
• Đầu nối bị ngắt kết nối
• Quá tải
• Lỗi cảm biến HP xả áp suất đầu ra

• Kiểm tra kết nối
• Thay thế động cơ/cảm biến
• Thay thế dây kết nối

Mã: SC 723-44

Lỗi động cơ dẫn động máy bấm ghim (Bộ hoàn thiện bên trong: Không đóng ghim)
Khi cảm biến HP dẫn động máy bấm ghim không tắt trong khi áp dụng giây định trước cho động cơ bấm ghim với cảm biến HP bật. Khi cảm biến HP dẫn động máy bấm ghim không bật trong khi áp dụng giây định trước cho động cơ bấm ghim với cảm biến HP tắt. Phát hiện lỗi trình điều khiển STM được bắt đầu sau khi đặt lại và phát hiện tín hiệu lỗi giây định trước. SC này sẽ được phát hành khi hiện tượng trên lặp lại 2 lần.

• Lỗi động cơ bấm kim
• Đầu nối bị ngắt kết nối
• Động cơ bấm kim quá tải
• Lỗi cảm biến HP của máy bấm kim
• Đoản mạch dây điện
• Lỗi bảng mạch
• Dòng điện quá mức
• Nhiệt độ bất thường

• Kiểm tra kết nối
• Thay thế động cơ/cảm biến
• Thay thế dây kết nối
• Thay thế bảng mạch

Mã: SC 723-71

Lỗi động cơ chuyển số (Bộ hoàn thiện bên trong: Không đóng ghim)
Khi cảm biến HP chuyển số không tắt trong khi áp dụng giây định trước cho động cơ chuyển số với cảm biến HP bật. Khi cảm biến HP chuyển số không bật trong khi áp dụng giây định trước cho động cơ chuyển số với cảm biến HP tắt. Phát hiện lỗi trình điều khiển STM được bắt đầu sau khi đặt lại và phát hiện tín hiệu lỗi giây định trước. SC này sẽ được phát hành khi hiện tượng trên lặp lại 2 lần.

• Lỗi động cơ chuyển số
• Đầu nối bị ngắt kết nối
• Động cơ chuyển số quá tải
• Lỗi cảm biến HP chuyển số
• Đoản mạch dây điện
• Lỗi bảng mạch
• Dòng điện quá mức
• Nhiệt độ bất thường

• Kiểm tra kết nối
• Thay thế động cơ/cảm biến
• Thay thế dây kết nối
• Thay thế bảng mạch

Mã: SC 724-24

Lỗi động cơ tấm dẫn hướng giấy ra (Bộ hoàn thiện bên trong)
• Khi động cơ tấm dẫn hướng đóng/mở giấy ra được truyền động trong số giây định trước sau khi cảm biến HP của tấm dẫn hướng giấy ra bật, cảm biến HP không chuyển sang TẮT (lần đầu tiên là thông báo kẹt giấy, lần thứ 2 là thông báo SC).
• Khi động cơ tấm dẫn hướng đóng/mở giấy ra được truyền động trong số giây định trước sau khi cảm biến HP của tấm dẫn hướng giấy ra tắt, cảm biến HP không chuyển sang BẬT (lần đầu tiên là thông báo kẹt giấy, lần thứ 2 là thông báo SC).

• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối
• Động cơ quá tải
• Lỗi cảm biến vị trí gốc
• Lỗi cảm biến bề mặt giấy (chỉ SC 724-38, 70)
• Kẹt ghim (chỉ SC 724-86)

• Đặt lại đầu nối
• Thay thế động cơ
• Thay thế cảm biến
• Thay thế dây kết nối
• Tháo chốt kẹt (chỉ dành cho SC724-86)

Mã: SC 724-25

Lỗi động cơ của bộ phận đục lỗ (Bộ hoàn thiện bên trong)
• Khi động cơ đục lỗ được truyền động trong vài giây định trước sau khi cảm biến HP đục lỗ BẬT, cảm biến HP không TẮT (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
• Khi động cơ đục lỗ được truyền động trong vài giây định trước sau khi cảm biến HP đục lỗ TẮT, cảm biến HP không BẬT (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).
