Bảng mã lỗi máy photocopy Ricoh màu IM C4500/C6000

Bảng mã lỗi máy photocopy Ricoh màu IM C4500/C6000

Nhằm hỗ trợ nâng cao hiệu suất sửa chữa máy photocopy Ricoh màu, cho thuê máy photo Quang Minh xin giới thiệu chi tiết bảng mã lỗi máy photocopy Ricoh màu IM C4500/C6000 (service code) bao gồm cả nguyên nhân và cách khắc phục lỗi (SC).

service code ricoh

4. Mã lỗi máy photocopy Ricoh màu IM C4500/ IM C6000

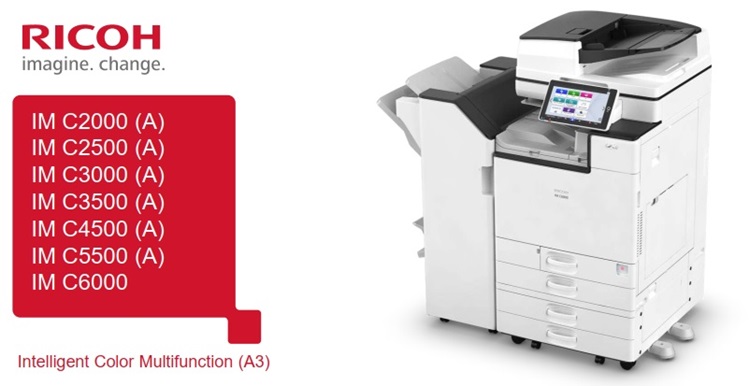

Mã lỗi này được sử dụng cho các models:

Ricoh D0BJ IM C2000
Ricoh D0BK IM C2500
Ricoh D0BL IM C3000
Ricoh D0BM IM C3500
Ricoh D0BN IM C4500
Ricoh D0BP IM C5500
Ricoh D0BQ IM C6000
Ricoh IM C2000
Ricoh IM C2500
Ricoh IM C3000
Ricoh IM C3500
Ricoh IM C4500
Ricoh IM C5500
Ricoh IM C6000

Mã: SC 672-21

Lỗi khởi động bộ điều khiển

Nguyên nhân:

• Bo mạch điều khiển bị lỗi

Mã: SC 673-01

Lỗi giao tiếp ứng dụng hệ thống (Bảng điều khiển thông minh). Ứng dụng hệ thống (Dịch vụ giám sát) của Bảng điều khiển thông minh hoạt động bất thường.

Biện pháp khắc phục:

1. Tắt và bật công tắc chính.

Mã: SC 673-10

Lỗi giao tiếp Flair của bảng điều khiển (Bảng điều khiển thông minh). SC này chỉ được cấp cho máy có Bảng điều khiển thông minh được cài đặt.
• Giao tiếp giữa Bảng điều khiển thông minh và máy chính (gọi là "giao tiếp Flair") không được gửi đến Bảng điều khiển thông minh.
• Cài đặt SP (SP5-748-201) cho Bảng điều khiển thông minh không được kích hoạt.

Nguyên nhân:

• Mô-đun CATS (bộ điều khiển) không nhận được phản hồi từ thông báo của mô-đun dịch vụ giám sát (bảng điều khiển).

Biện pháp khắc phục:

1. Tắt/Bật nguồn điện chính.
2. Đặt SP5-748-201 (Cài đặt OpePanel: Cài đặt kết nối bảng điều khiển Cheetah) thành "1: Kết nối" nếu giá trị là "0: Không kết nối".

Mã: SC 674-01

Lỗi truyền (lỗi M2P). Lỗi truyền video đã xảy ra trên bo mạch điều khiển. Nếu dữ liệu hình ảnh truyền đến động cơ không thành công vì lý do nào đó, SC sẽ xảy ra.

Nguyên nhân:

• Bo mạch điều khiển/phần mềm bị lỗi

Biện pháp khắc phục:

1. Tắt/Bật nguồn điện chính.

Mã: SC 674-02

Lỗi chuyển giao (lỗi PCI). ASIC động cơ mở rộng đã không thành công khi cố gắng truy cập vào thiết bị PCI khác. Lỗi PCI có thể xảy ra đồng thời với lỗi M2P (SC674-01).

Nguyên nhân:

• Bo mạch điều khiển/phần mềm bị lỗi

Biện pháp khắc phục:

1. Tắt/Bật nguồn điện chính.

Mã: SC 681

Bình mực (Toner Cartridge): Lỗi giao tiếp chip ID. Khi nhận được thông báo lỗi trong quá trình giao tiếp với thẻ và hoạt động không được tiếp tục sau N*1 lần thử lại.

Nguyên nhân:

• Dữ liệu ID bị hỏng
• Chip ID bị ngắt kết nối
• Không có chip ID
• Tiếng ồn

Biện pháp khắc phục:

Tắt nguồn chính, sau đó thực hiện các bước sau:
1. Vệ sinh các kết nối chip ID bên trong lọ mực và kiểm tra xem có chân nào của Bo mạch tiếp xúc chip ID (PCB3) (PCB4) (PCB5) (PCB6) bị gãy không. Nếu có bất kỳ chân nào bị gãy, hãy thay thế Bo mạch tiếp xúc chip ID (PCB3) (PCB4) (PCB5) (PCB6).
2. Kết nối lại các đầu nối giữa Imaging IOB (PCB2) và Bo mạch tiếp xúc chip ID (PCB3) (PCB4) (PCB5) (PCB6).
3. Kết nối lại FFC giữa Imaging IOB (PCB2) và BICU.
4. Thay thế Bo mạch tiếp xúc chip ID (PCB3) (PCB4) (PCB5) (PCB6).
5. Kết nối lại dây kết nối giữa Imaging IOB (PCB2) và Bo mạch tiếp xúc chip ID (PCB3) (PCB4) (PCB5) (PCB6).
6. Thay thế FFC giữa Imaging IOB (PCB2) và BICU.
7. Thay thế Imaging IOB (PCB2).
8. Thay thế BICU (PCB10).

Thay thế ống mực/chip mực/hộp từ. SC số nhánh:
SC 681 -01, 06, 11, 16, 21, 26, 31, 36: K (Vấn đề mực đen)
SC 681 -02, 07, 12, 17, 22, 27, 32, 37: M (Vấn đề mực màu đỏ tươi)
SC 681 -03, 08, 13, 18, 23, 28, 33, 38: C (Vấn đề mực màu lục lam)
SC 681 -04, 09, 14, 19, 24, 29, 34, 39: Y (Vấn đề mực vàng)

Mã: SC 682

Lỗi giao tiếp cảm biến TD Cảm biến TD (S37)(S38)(S39)(S40) không thể khôi phục sau khi thử lại N*1 lần cho lỗi giao tiếp chip ID.
01 - 04 ID thiết bị không hợp lệ Nhiễu, Kết nối không đúng, Trục trặc 3
06 - 09 Lỗi kênh Nhiễu, Kết nối không đúng, Trục trặc 3
11 - 14 Lỗi thiết bị Nhiễu, Kết nối không đúng 3
16 - 19 Lỗi giao tiếp (bị gián đoạn) Nhiễu, Kết nối không đúng 3
21 - 24 Hết thời gian giao tiếp Nhiễu, Kết nối không đúng, Trục trặc 3
26 - 29 Thiết bị dừng (theo logic) Nhiễu, Kết nối không đúng, Trục trặc 3
31 - 34 Bộ đệm đầy (yêu cầu) Nhiễu, Kết nối không đúng, Trục trặc 3
36 - 39 Lỗi xác minh Nhiễu, Kết nối không đúng 2

Nguyên nhân:

• Dữ liệu ID bị hỏng
• Chip ID bị ngắt kết nối
• Không có chip ID
• Tiếng ồn

Biện pháp khắc phục:

Tắt nguồn chính, sau đó thực hiện các bước sau.
1. Cài đặt lại PCU.
2. Kết nối lại các đầu nối giữa Imaging IOB (PCB2) và cảm biến TD (S37)(S38)(S39)(S40).
3. Kết nối lại FFC giữa Imaging IOB (PCB2) và BICU.
4. Thay thế PCU.
5. Kết nối lại dây kết nối giữa Imaging IOB (PCB2) và cảm biến TD (S37)(S38)(S39)(S40).
6. Thay thế FFC giữa Imaging IOB (PCB2) và BICU.
7. Thay thế Imaging IOB (PCB2).
8. Thay thế BICU (PCB10).
• Nếu chữ số cuối của số nhánh SC (-**) là:
1 hoặc 6, thì thực hiện các bước trên cho K
2 hoặc 7, sau đó thực hiện các bước trên cho M
3 hoặc 8, sau đó thực hiện các bước trên cho C
4 hoặc 9, sau đó thực hiện các bước trên cho Y

Mã: SC 687-00

Lỗi PER không nhận được. Không thể nhận lệnh PER từ bộ điều khiển.

Nguyên nhân:

• Lỗi giao tiếp

Biện pháp khắc phục:

1. Thay thế BICU (PCB10).

Mã: SC 700

SPDF DF3120 Lỗi
SC 700-01 Lỗi động cơ nâng khay
SC 700-02 Lỗi động cơ lấy
SC 700-04 Lỗi động cơ nạp
SC 700-05 Lỗi động cơ vào
SC 700-06 Lỗi động cơ rơ le
SC 700-07 Lỗi động cơ vận chuyển
SC 700-09 Lỗi động cơ thoát
-01 Ngay cả khi Động cơ nâng khay xoay theo hướng đi lên của tấm đế, cảm biến vị trí chính xác nạp giấy của tấm đế không phát hiện. Ngay cả khi Động cơ nâng khay xoay theo hướng đi xuống của tấm đế, cảm biến vị trí gốc của tấm đế không phát hiện.
-02 Ngay cả khi Động cơ lấy xoay, cảm biến vị trí gốc của tay lấy không phát hiện.
-04, 05, 06, 07, 09 Khi phát hiện tín hiệu thông báo lỗi trong thời gian truyền động của động cơ.

Nguyên nhân:

-01
• Lỗi cảm biến vị trí chính xác của bộ nạp giấy đế (lỗi đầu ra)
• Lỗi cảm biến vị trí gốc của đế (lỗi đầu ra)
• Lỗi động cơ nâng khay (không quay)
• Lỗi bộ điều khiển
-02
• Lỗi cảm biến vị trí gốc của bộ phận lấy giấy (lỗi đầu ra)
• Lỗi động cơ lấy giấy (không quay)
• Lỗi bộ điều khiển
-04, 05, 06, 07, 09
• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối •
• Dây kết nối bị hỏng
• Quá tải

Biện pháp khắc phục:

Kiểm tra xem SC có xảy ra không bằng cách TẮT nguồn điện chính rồi BẬT, mở/đóng nắp và kiểm tra đầu vào/đầu ra. Nếu SC xảy ra lần nữa, hãy thực hiện các bước sau. Kiểm tra xem SC có tái diễn không bằng cách bật nguồn sau mỗi bước.
Các bộ phận mục tiêu cần kiểm tra như sau;
• -01: tất cả các động cơ và cảm biến HP con lăn nhặt
• -02: tất cả các động cơ và cảm biến nâng tấm đáy, Cảm biến HP tấm đáy
• -03, 04, 05, 06, 07, 09: tất cả các bộ phận trong ADF.
1. Kiểm tra xem đầu nối của bộ phận mục tiêu có được kết nối chắc chắn không. Kết nối lại đầu nối nếu bị ngắt kết nối hoặc lỏng.
2. Kiểm tra dây kết nối cho bộ phận mục tiêu. Thay thế dây kết nối nếu bị ngắt kết nối hoặc bị hỏng.
3. Kiểm tra xem động cơ có chạy không, cảm biến có TẮT/BẬT không, không bị quá tải và được truyền động đúng cách không. Thay thế các bộ phận nếu có bất kỳ lỗi nào.
4. Kiểm tra xem có bất kỳ dấu hiệu nào của đoản mạch không. Thay thế các bộ phận nếu có bất kỳ lỗi nào.

Mã: SC 701

ARDF DF3110 Lỗi
SC 701-03 Lỗi trình điều khiển động cơ nạp giấy. Phát hiện tín hiệu lỗi từ trình điều khiển động cơ
SC 701-08 Lỗi trình điều khiển động cơ thoát giấy. Phát hiện tín hiệu lỗi từ trình điều khiển động cơ.

Nguyên nhân:

• Ngắt kết nối bộ mã hóa
• Đầu nối bộ mã hóa bị rớt
• Bộ mã hóa bị lỗi
• Quá tải
• Động cơ bị hỏng

Biện pháp khắc phục:

Kiểm tra xem SC có xảy ra không bằng cách TẮT nguồn điện chính rồi BẬT, mở/đóng nắp và kiểm tra đầu vào/đầu ra. Nếu SC xảy ra lần nữa, hãy thực hiện các bước sau. Kiểm tra xem SC có tái diễn không bằng cách cấp nguồn sau mỗi bước.
• Các bộ phận mục tiêu cần kiểm tra là tất cả các động cơ, tất cả các cuộn dây điện từ, tất cả các bộ ly hợp và tất cả các cảm biến.
1. Kiểm tra xem đầu nối của bộ phận mục tiêu có được kết nối chắc chắn không. Kết nối lại đầu nối nếu nó bị ngắt kết nối hoặc lỏng lẻo.
2. Kiểm tra dây kết nối cho bộ phận mục tiêu. Thay thế dây kết nối nếu nó bị ngắt kết nối hoặc bị hỏng.
3. Kiểm tra xem động cơ có chạy không, các cảm biến có TẮT/BẬT không, không bị quá tải và được truyền động đúng cách không. Thay thế các bộ phận nếu có bất kỳ lỗi nào.
4. Kiểm tra xem có bất kỳ dấu hiệu nào của đoản mạch không. Thay thế các bộ phận nếu có bất kỳ lỗi nào.

Mã: SC 702-01

Lỗi chặn thiết bị bảo vệ lỗi ARDF DF3110. Khi nguồn điện 5V gốc được BẬT, thiết bị bảo vệ chặn hệ thống nguồn điện 24V được phát hiện.

Nguyên nhân:

• Bất kỳ động cơ cấp liệu, động cơ vận chuyển, solenoid đảo ngược, solenoid nạp giấy, ly hợp nạp giấy và động cơ QUẠT nào bị lỗi, xảy ra hiện tượng đoản mạch dây kết nối và thiết bị bảo vệ của hệ thống cung cấp điện 24V bị chặn.

Biện pháp khắc phục:

Kiểm tra xem SC có xảy ra không bằng cách TẮT nguồn điện chính rồi BẬT, mở/đóng nắp và kiểm tra đầu vào/đầu ra. Nếu SC xảy ra lần nữa, hãy thực hiện các bước sau. Kiểm tra xem SC có tái diễn không bằng cách bật nguồn sau mỗi bước.
• Các bộ phận mục tiêu cần kiểm tra là cảm biến cài đặt gốc.
1. Kiểm tra xem đầu nối của cảm biến cài đặt gốc có được kết nối chắc chắn không. Kết nối lại đầu nối nếu bị ngắt kết nối hoặc lỏng.
2. Kiểm tra dây kết nối của cảm biến cài đặt gốc. Thay thế dây kết nối nếu bị ngắt kết nối hoặc bị hỏng.
3. Kiểm tra xem cảm biến cài đặt gốc có TẮT/BẬT không (Kiểm tra ĐẦU VÀO). Thay thế bộ phận nếu có bất kỳ lỗi nào.
4. Kiểm tra xem có bất kỳ dấu hiệu nào của hiện tượng đoản mạch không. Thay thế các bộ phận nếu có bất kỳ lỗi nào.

Mã: SC 702-02

Lỗi chặn thiết bị bảo vệ lỗi ARDF DF3110 2. Khi nguồn điện 5V gốc được BẬT, thiết bị bảo vệ chặn hệ thống nguồn điện 24V OUT được phát hiện.

Nguyên nhân:

• Hệ thống cung cấp điện 24VOUT bị lỗi cuộn dây điện hoặc xảy ra hiện tượng đoản mạch.

Biện pháp khắc phục:

Kiểm tra xem SC có xảy ra không bằng cách TẮT nguồn điện chính rồi BẬT, mở/đóng nắp và kiểm tra đầu vào/đầu ra. Nếu SC xảy ra lần nữa, hãy thực hiện các bước sau. Kiểm tra xem SC có tái diễn không bằng cách bật nguồn sau mỗi bước.
• Các bộ phận mục tiêu cần kiểm tra là cảm biến cài đặt gốc.
1. Kiểm tra xem đầu nối của cảm biến cài đặt gốc có được kết nối chắc chắn không. Kết nối lại đầu nối nếu bị ngắt kết nối hoặc lỏng.
2. Kiểm tra dây kết nối của cảm biến cài đặt gốc. Thay thế dây kết nối nếu bị ngắt kết nối hoặc bị hỏng.
3. Kiểm tra xem cảm biến cài đặt gốc có TẮT/BẬT không (Kiểm tra ĐẦU VÀO). Thay thế bộ phận nếu có bất kỳ lỗi nào.
4. Kiểm tra xem có bất kỳ dấu hiệu nào của hiện tượng đoản mạch không. Thay thế các bộ phận nếu có bất kỳ lỗi nào.

Mã: SC 702-03

Lỗi chặn thiết bị bảo vệ lỗi ARDF DF3110 3. Khi nguồn điện 5V gốc được BẬT, thiết bị bảo vệ chặn hệ thống nguồn điện 5VE được phát hiện.

Nguyên nhân:

• Cảm biến bị lỗi hoặc xảy ra hiện tượng đoản mạch dây điện trong hệ thống cung cấp điện 5VE.

Biện pháp khắc phục:

Kiểm tra xem SC có xảy ra không bằng cách TẮT nguồn điện chính rồi BẬT, mở/đóng nắp và kiểm tra đầu vào/đầu ra. Nếu SC xảy ra lần nữa, hãy thực hiện các bước sau. Kiểm tra xem SC có tái diễn không bằng cách bật nguồn sau mỗi bước.
1. Kiểm tra xem đầu nối cho cảm biến cài đặt gốc có được kết nối chắc chắn không. Kết nối lại đầu nối nếu bị ngắt kết nối hoặc lỏng.
2. Kiểm tra dây kết nối cho cảm biến cài đặt gốc. Thay thế dây kết nối nếu bị ngắt kết nối hoặc bị hỏng.
3. Kiểm tra xem cảm biến cài đặt gốc có TẮT/BẬT không (Kiểm tra ĐẦU VÀO). Thay thế bộ phận nếu có bất kỳ lỗi nào.
4. Kiểm tra xem có bất kỳ dấu hiệu nào của đoản mạch không. Thay thế các bộ phận nếu có bất kỳ lỗi nào.

Mã: SC 702-04

Lỗi chặn thiết bị bảo vệ lỗi ARDF/SPDF 4. Động cơ bị lỗi ở bất kỳ động cơ nhấc, tem hoàn thành, động cơ tấm đế hoặc động cơ quạt nào, hoặc xảy ra hiện tượng đoản mạch dây kết nối và thiết bị bảo vệ của hệ thống cung cấp điện không liên động sẽ chặn lại.

Nguyên nhân:

• Động cơ bị lỗi hoặc xảy ra hiện tượng đoản mạch dây điện trong hệ thống cung cấp điện không liên động.

Biện pháp khắc phục:

Kiểm tra xem SC có xảy ra không bằng cách TẮT nguồn điện chính rồi BẬT, mở/đóng nắp và kiểm tra đầu vào/đầu ra. Nếu SC xảy ra lần nữa, hãy thực hiện các bước sau. Kiểm tra xem SC có tái diễn không bằng cách bật nguồn sau mỗi bước.
• Các bộ phận mục tiêu cần kiểm tra là Động cơ nâng con lăn nhặt, Solenoid tem và Động cơ cấp liệu.
1. Kiểm tra xem đầu nối của bộ phận mục tiêu có được kết nối chắc chắn không. Kết nối lại đầu nối nếu nó bị ngắt kết nối hoặc lỏng lẻo.
2. Kiểm tra dây kết nối cho bộ phận mục tiêu. Thay thế dây kết nối nếu nó bị ngắt kết nối hoặc bị hỏng.
3. Kiểm tra xem động cơ có chạy không, không bị quá tải và được truyền động đúng cách không. Thay thế các bộ phận nếu có bất kỳ lỗi nào.
4. Kiểm tra xem có bất kỳ dấu hiệu nào của đoản mạch không. Thay thế các bộ phận nếu có bất kỳ lỗi nào.

Mã: SC 702-05

Lỗi chặn thiết bị bảo vệ lỗi ARDF/SPDF. Động cơ bị lỗi ở động cơ nạp giấy, động cơ kéo ra, động cơ trung gian, động cơ máy quét (M26) hoặc động cơ ra giấy, hoặc xảy ra hiện tượng đoản mạch dây kết nối và thiết bị bảo vệ của hệ thống cung cấp điện liên động chặn lại.

Nguyên nhân:

• Động cơ bị lỗi hoặc xảy ra hiện tượng đoản mạch dây điện trong hệ thống cung cấp điện liên động.

Biện pháp khắc phục:

Kiểm tra xem SC có xảy ra không bằng cách TẮT nguồn điện chính rồi BẬT, mở/đóng nắp và kiểm tra đầu vào/đầu ra. Nếu SC xảy ra lần nữa, hãy thực hiện các bước sau. Kiểm tra xem SC có tái diễn không bằng cách bật nguồn sau mỗi bước.
• Các bộ phận mục tiêu cần kiểm tra là Động cơ nạp liệu, Động cơ nâng con lăn nhặt, Động cơ rơ le, Động cơ vận chuyển (M5) và Động cơ thoát.
1. Kiểm tra xem đầu nối của bộ phận mục tiêu có được kết nối chắc chắn không. Kết nối lại đầu nối nếu bị ngắt kết nối hoặc lỏng.
2. Kiểm tra dây kết nối cho bộ phận mục tiêu. Thay thế dây kết nối nếu bị ngắt kết nối hoặc bị hỏng.
3. Kiểm tra xem động cơ có chạy không, không bị quá tải và được truyền động đúng cách không. Thay thế các bộ phận nếu có bất kỳ lỗi nào.
4. Kiểm tra xem có bất kỳ dấu hiệu nào của đoản mạch không. Thay thế các bộ phận nếu có bất kỳ lỗi nào.

Mã: SC 703-01

Lỗi cảm biến nạp giấy kép (SPDF). Tín hiệu lỗi được phát hiện trong quá trình vận hành cảm biến nạp giấy kép.

Nguyên nhân:

• Ngắt kết nối, dây kết nối bị hỏng, phát hiện cấp nguồn kép sai (lỗi đầu ra) hoặc lỗi bo mạch cảm biến cấp nguồn kép.

Biện pháp khắc phục:

Kiểm tra xem SC có xảy ra không bằng cách TẮT nguồn điện chính rồi BẬT, mở/đóng nắp và kiểm tra đầu vào/đầu ra. Nếu SC xảy ra lần nữa, hãy thực hiện các bước sau. Kiểm tra xem SC có tái diễn không bằng cách bật nguồn sau mỗi bước.
1. Kiểm tra xem đầu nối của cảm biến cấp nguồn kép có được kết nối chắc chắn không. Kết nối lại đầu nối nếu bị ngắt kết nối hoặc lỏng.
2. Kiểm tra dây kết nối của cảm biến cấp nguồn kép r. Thay thế dây kết nối nếu bị ngắt kết nối hoặc bị hỏng.
3. Kiểm tra xem có bất kỳ dấu hiệu nào của hiện tượng đoản mạch không. Thay thế các bộ phận nếu có bất kỳ lỗi nào.

Mã: SC 720-03 ... SC 720-17

Sách nhỏ Finisher SR3290/Finisher SR3280 lỗi
SC 720-03 Lỗi chặn thiết bị bảo vệ 1 Trạng thái lỗi chặn thiết bị bảo vệ (cầu chì đứt) được phát hiện.
SC 722-06 Xem mô tả ở bảng bên dưới.
SC 720-10 Lỗi động cơ vận chuyển đầu vào
SC 720-11 Lỗi động cơ vận chuyển ngang
SC 720-13 Lỗi động cơ vận chuyển trung gian
SC 720-15 Lỗi động cơ vận chuyển trước khi xếp chồng
SC 720-17 Lỗi động cơ thoát giấy
Tình trạng lỗi -06, -10, -11, -13, -15, -17
Trình điều khiển động cơ phát hiện lỗi (lỗi điều khiển động cơ DC) (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC)

Nguyên nhân:

• Chập mạch dây kết nối chỉ -80
• Quá tải
• Động cơ bị lỗi
• Van điện từ bị lỗi chỉ -03, -80
• Đầu nối bị ngắt kết nối
• Bộ mã hóa bị lỗi chỉ -10, -25, -34 -81
• Cảm biến vị trí ban đầu bị lỗi

Biện pháp khắc phục:

Kiểm tra xem SC có xảy ra không bằng cách TẮT nguồn điện chính rồi BẬT. Nếu SC xảy ra lần nữa, hãy thực hiện các bước sau. Kiểm tra xem SC có tái diễn không bằng cách bật nguồn sau mỗi bước.
• Các bộ phận mục tiêu là động cơ và cảm biến HP liên quan đã xảy ra SC.
1. Kiểm tra xem đầu nối của bộ phận mục tiêu có được kết nối chắc chắn không. Kết nối lại đầu nối nếu bị ngắt kết nối hoặc lỏng.
2. Kiểm tra dây kết nối cho bộ phận mục tiêu. Thay thế dây kết nối nếu bị ngắt kết nối hoặc bị hỏng.
3. Kiểm tra xem động cơ có chạy không, cảm biến có TẮT/BẬT không, không bị quá tải và được truyền động đúng cách không. Thay thế các bộ phận nếu có bất kỳ lỗi nào.
4. Kiểm tra xem có bất kỳ dấu hiệu nào của đoản mạch không. Thay thế các bộ phận nếu có bất kỳ lỗi nào.

Mã: SC 720-06

Lỗi Booklet Finisher SR3290/Finisher SR3280
Lỗi truy cập vào NVRAM
Lỗi xảy ra khi truy cập bộ nhớ NV.

Nguyên nhân:

• Lỗi kết nối hoặc trục trặc của bộ nhớ NV

Biện pháp khắc phục:

Kiểm tra xem SC có xảy ra không bằng cách TẮT nguồn điện chính rồi BẬT. Nếu SC xảy ra lần nữa, hãy thực hiện các bước sau.
1. Rút và lắp lại bộ nhớ NV để kiểm tra xem bộ nhớ NV có được lắp đúng vào ổ cắm IC không. Nếu không thể khôi phục SC, hãy thay thế bo mạch chính.

Mã: SC 720-20 ... SC 720-33

Lỗi của Booklet Finisher SR3290/Finisher SR3280 Lỗi
SC 720-20 Lỗi động cơ cổng nối dưới
SC 720-24 Lỗi động cơ tấm dẫn hướng đóng/mở ra giấy
SC 720-25 Lỗi động cơ đột dập
SC 720-27 Lỗi động cơ dịch chuyển đột dập
SC 720-28 Lỗi động cơ dịch chuyển phát hiện đăng ký theo chiều ngang
SC 720-30 Lỗi động cơ Jogger
SC 720-33 Lỗi động cơ dẫn động con lăn định vị
Tình trạng lỗi -20, -24, -25, -27, -28, -30, -33
• Trong quá trình di chuyển về vị trí ban đầu, không thể phát hiện vị trí ban đầu trong xung được xác định trước (Thông báo kẹt từ lần thứ 1 đến lần thứ 4, thông báo SC lần thứ 5).
• Trong quá trình di chuyển ra khỏi vị trí ban đầu, vị trí ban đầu được phát hiện trong thời gian dài hơn xung được xác định trước (Thông báo kẹt từ lần thứ 1 đến lần thứ 4, thông báo SC lần thứ 5).

Nguyên nhân:

Biện pháp khắc phục:

Mã: SC 720-34

Sách hướng dẫn Finisher SR3290/Finisher SR3280. Lỗi định vị động cơ vận chuyển. Trình điều khiển động cơ phát hiện lỗi (Lỗi điều khiển động cơ DC) (Thông báo kẹt từ lần thứ 1 đến lần thứ 4, thông báo SC từ lần thứ 5)

Nguyên nhân:

Biện pháp khắc phục:

Mã: SC 720-35

Sách hướng dẫn Finisher SR3290/Finisher SR3280. Lỗi động cơ ép phía sau
• Trình điều khiển động cơ phát hiện lỗi (Lỗi điều khiển động cơ DC) (Thông báo kẹt từ lần thứ 1 đến lần thứ 4, thông báo SC từ lần thứ 5).
• Trong quá trình di chuyển về vị trí ban đầu, không thể phát hiện vị trí ban đầu trong thời gian định trước (Thông báo kẹt từ lần thứ 1 đến lần thứ 4, thông báo SC từ lần thứ 5).
• Trong quá trình di chuyển ra khỏi vị trí ban đầu, vị trí ban đầu được phát hiện trong thời gian dài hơn thời gian định trước (Thông báo kẹt từ lần thứ 1 đến lần thứ 4, thông báo SC từ lần thứ 5).

Nguyên nhân:

Biện pháp khắc phục:

Mã: SC 720-41

Sách hướng dẫn Finisher SR3290/Finisher SR3280. Lỗi động cơ giải phóng
• Trình điều khiển động cơ phát hiện lỗi (Lỗi điều khiển động cơ DC) (Thông báo kẹt từ lần thứ 1 đến lần thứ 4, thông báo SC từ lần thứ 5)
• Trong quá trình di chuyển về vị trí ban đầu, không thể phát hiện vị trí ban đầu trong xung được xác định trước (Thông báo kẹt từ lần thứ 1 đến lần thứ 4, thông báo SC từ lần thứ 5).
• Trong quá trình di chuyển ra khỏi vị trí ban đầu, vị trí ban đầu được phát hiện trong thời gian dài hơn xung được xác định trước (Thông báo kẹt từ lần thứ 1 đến lần thứ 4, thông báo SC từ lần thứ 5).

Nguyên nhân:

Biện pháp khắc phục:

Mã: SC 720-42

Booklet Finisher SR3290/Finisher SR3280 lỗi. Lỗi động cơ rút máy bấm ghim Edge
• Trong khi di chuyển về vị trí ban đầu, vị trí ban đầu không thể được phát hiện trong một xung được xác định trước (Thông báo kẹt từ lần thứ 1 đến lần thứ 4, thông báo SC từ lần thứ 5). Trong khi di chuyển từ vị trí ban đầu, vị trí ban đầu được phát hiện trong thời gian dài hơn xung được xác định trước (Thông báo kẹt từ lần thứ 1 đến lần thứ 4, thông báo SC từ lần thứ 5).

Nguyên nhân:

• Chập mạch dây nối chỉ -80
• Quá tải
• Động cơ bị lỗi
• Van điện từ bị lỗi chỉ -03, -80
• Đầu nối bị ngắt kết nối
• Bộ mã hóa bị lỗi chỉ -10, -25, -34 -81
• Cảm biến vị trí ban đầu bị lỗi

Biện pháp khắc phục:

Mã: SC 720-44

Lỗi máy đóng sách nhỏ Finisher SR3290/Finisher SR3280. Lỗi động cơ bấm mép
• Trong khi di chuyển về vị trí ban đầu, vị trí ban đầu không được phát hiện trong thời gian định trước (Thông báo kẹt từ lần thứ 1 đến lần thứ 4, thông báo SC từ lần thứ 5).
• Trong khi di chuyển ra khỏi vị trí ban đầu, vị trí ban đầu được phát hiện trong thời gian dài hơn thời gian định trước (Thông báo kẹt từ lần thứ 1 đến lần thứ 4, thông báo SC từ lần thứ 5).

Nguyên nhân:

Biện pháp khắc phục:

Mã: SC 720-50 ... SC 720-53

Lỗi Sách hướng dẫn Finisher SR3290/Finisher SR3280
SC 720-50 B Lỗi động cơ Jogger sách hướng dẫn
SC 720-51 B Lỗi động cơ dịch chuyển móng vuốt điều chỉnh sách hướng dẫn
SC 720-52 B Lỗi động cơ Gấp ép
SC 720-53 B Lỗi động cơ hàng rào tham chiếu sách hướng dẫn
Lỗi tình trạng lỗi -50, -51, -52, -53
• Trong khi di chuyển về nhà, không thể phát hiện vị trí nhà trong xung được xác định trước (Thông báo kẹt từ lần thứ 1 đến lần thứ 4, thông báo SC lần thứ 5).
• Trong khi di chuyển ra khỏi nhà, vị trí nhà được phát hiện trong thời gian dài hơn xung được xác định trước (Thông báo kẹt từ lần thứ 1 đến lần thứ 4, thông báo SC lần thứ 5).

Nguyên nhân:

Biện pháp khắc phục:

Mã: SC 720-54

Sách hướng dẫn Finisher SR3290/Finisher SR3280. Lỗi động cơ vận chuyển gấp lỗi trình điều khiển động cơ phát hiện lỗi (ngắn mạch và quá nhiệt) (lần đầu tiên là thông báo kẹt, lần thứ 2 là thông báo SC).

Nguyên nhân:

Biện pháp khắc phục:

Mã: SC 720-60

Lỗi máy đóng sách SR3290/Finisher SR3280. Lỗi động cơ máy đóng sách
• Trong khi di chuyển về vị trí ban đầu, không thể phát hiện vị trí ban đầu trong thời gian định trước (Thông báo kẹt từ lần thứ 1 đến lần thứ 4, thông báo SC từ lần thứ 5).
• Trong khi di chuyển ra khỏi vị trí ban đầu, vị trí ban đầu được phát hiện trong thời gian dài hơn thời gian định trước (Thông báo kẹt từ lần thứ 1 đến lần thứ 4, thông báo SC từ lần thứ 5).

Nguyên nhân:

Biện pháp khắc phục:

Mã: SC 720-70

Lỗi động cơ vận chuyển gấp sách mỏng SR3290/Finisher SR3280
• Bộ điều khiển động cơ phát hiện lỗi (quá tải) (Thông báo kẹt giấy từ lần thứ 1 đến lần thứ 4, thông báo SC từ lần thứ 5)
• Trong khi hạ xuống, cảm biến bề mặt giấy vẫn phát hiện giấy ngay cả sau khi thời gian định trước (t0 giây) trôi qua (Thông báo kẹt giấy từ lần thứ 1 đến lần thứ 4, thông báo SC từ lần thứ 5).
• Trong khi nâng lên, cảm biến bề mặt giấy không thể phát hiện bề mặt giấy ngay cả sau khi thời gian định trước (t1 giây) trôi qua (Thông báo kẹt giấy từ lần thứ 1 đến lần thứ 4, thông báo SC từ lần thứ 5).

Nguyên nhân:

Biện pháp khắc phục:

Mã: SC 720-71 ... SC 720-74

Sách hướng dẫn Finisher SR3290/Finisher SR3280 lỗi
SC 720-71 B Lỗi động cơ chuyển số
SC 720-72 B Lỗi động cơ phía trước Shift Jogger
SC 720-73 B Lỗi động cơ phía sau Shift Jogger
SC 720-74 B Lỗi động cơ lùi Shift Jogger
Tình trạng lỗi -71, -72, -73, -74
• Trong quá trình di chuyển về vị trí ban đầu, không thể phát hiện vị trí ban đầu trong xung được xác định trước (Thông báo kẹt từ lần thứ 1 đến lần thứ 4, thông báo SC lần thứ 5).
• Trong quá trình di chuyển ra khỏi vị trí ban đầu, vị trí ban đầu được phát hiện trong thời gian dài hơn xung được xác định trước (Thông báo kẹt từ lần thứ 1 đến lần thứ 4, thông báo SC lần thứ 5).

Nguyên nhân:

Biện pháp khắc phục:

Mã: SC 720-75

Sách hướng dẫn Finisher SR3290/Finisher SR3280. Lỗi động cơ lắc con lăn ngược
• Trình điều khiển động cơ phát hiện lỗi (Lỗi điều khiển động cơ DC) (Thông báo kẹt từ lần thứ 1 đến lần thứ 4, thông báo SC từ lần thứ 5)
• Trong quá trình di chuyển về vị trí ban đầu, không thể phát hiện vị trí ban đầu trong thời gian định trước (Thông báo kẹt từ lần thứ 1 đến lần thứ 4, thông báo SC từ lần thứ 5).
• Trong quá trình di chuyển ra khỏi vị trí ban đầu, vị trí ban đầu được phát hiện trong thời gian dài hơn thời gian định trước (Thông báo kẹt từ lần thứ 1 đến lần thứ 4, thông báo SC từ lần thứ 5).

Nguyên nhân:

Biện pháp khắc phục:

Mã: SC 720-80

Sổ tay bảo vệ lỗi Finisher SR3290/Finisher SR3280
Thiết bị chặn lỗi 3
Phát hiện cầu chì nổ

Nguyên nhân:

Biện pháp khắc phục:

Mã: SC 720-81

Sổ tay hướng dẫn Finisher SR3290/Finisher SR3280. Lỗi chuyển động cơ con lăn vận chuyển
Trình điều khiển động cơ phát hiện lỗi (Lỗi điều khiển động cơ DC) (Thông báo kẹt từ lần thứ 1 đến lần thứ 4, thông báo SC từ lần thứ 5).

Nguyên nhân:

Biện pháp khắc phục:

Mã: SC 720-82, SC 720-83

Lỗi Bộ hoàn thiện sách SR3290/Bộ hoàn thiện SR3280
SC 720-82 B Lỗi động cơ dẫn hướng cạnh
SC 720-83 B Lỗi động cơ dẫn hướng giấy
Tình trạng lỗi -82, -83
• Trong khi di chuyển về vị trí ban đầu, không thể phát hiện vị trí ban đầu trong xung được xác định trước (Thông báo kẹt giấy từ lần thứ 1 đến lần thứ 4, thông báo SC lần thứ 5).
• Trong khi di chuyển ra khỏi vị trí ban đầu, vị trí ban đầu được phát hiện trong thời gian dài hơn xung được xác định trước (Thông báo kẹt giấy từ lần thứ 1 đến lần thứ 4, thông báo SC lần thứ 5).

Nguyên nhân:

Biện pháp khắc phục:

Mã: SC 721-03

Sổ tay hướng dẫn Finisher SR3270. Thiết bị bảo vệ lỗi. Phát hiện cầu chì nổ

Nguyên nhân:

• Quá dòng (chỉ -03)
• Kẹt ghim (chỉ -44)
• Lỗi bộ mã hóa (-11, -11, -25, -44)
• Động cơ bị lỗi
• Đầu nối bị ngắt kết nối hoặc lỏng
• Động cơ quá tải
• Cảm biến HP bị lỗi
• Cảm biến bề mặt giấy bị lỗi (chỉ -70)

Biện pháp khắc phục:

Kiểm tra xem SC có xảy ra không bằng cách mở/đóng nắp và kiểm tra đầu vào/đầu ra. Nếu SC xảy ra lần nữa, hãy thực hiện các bước sau. Kiểm tra xem SC có tái diễn không bằng cách bật nguồn sau mỗi bước.
• Các bộ phận mục tiêu là động cơ và cảm biến HP liên quan đã xảy ra SC.
1. Kiểm tra xem đầu nối của bộ phận mục tiêu có được kết nối chắc chắn không. Kết nối lại đầu nối nếu bị ngắt kết nối hoặc lỏng.
2. Kiểm tra dây kết nối cho bộ phận mục tiêu. Thay thế dây kết nối nếu bị ngắt kết nối hoặc bị hỏng.
3. Kiểm tra xem động cơ có chạy không, cảm biến có TẮT/BẬT không, không bị quá tải và được truyền động đúng cách không. Thay thế các bộ phận nếu có bất kỳ lỗi nào.
4. Kiểm tra xem có bất kỳ dấu hiệu nào của đoản mạch không. Thay thế các bộ phận nếu có bất kỳ lỗi nào.

Mã: SC 721-04

Sổ tay hướng dẫn Finisher SR3270. Thiết bị bảo vệ lỗi. Lỗi chặn 2. Tín hiệu lỗi của thiết bị bảo vệ hệ thống liên động (công tắc phía cao) được phát hiện khi bật nguồn.

Nguyên nhân:

Biện pháp khắc phục:

Mã: SC 721-06

Lỗi của Bộ hoàn thiện sách SR3270

Nguyên nhân:

Biện pháp khắc phục:

Mã :SC 721-10

Sách hướng dẫn Finisher SR3270 Lỗi. Động cơ vận chuyển 1 lỗi
Trình điều khiển động cơ phát hiện trạng thái lỗi (Lỗi điều khiển động cơ DC) (Thông báo kẹt từ lần thứ 1 đến lần thứ 4, thông báo SC từ lần thứ 5).

Nguyên nhân:

Biện pháp khắc phục:

Mã: SC 721-11

Sách hướng dẫn Finisher SR3270 lỗi. Động cơ vận chuyển 2 lỗi
Trình điều khiển động cơ phát hiện trạng thái lỗi (Lỗi điều khiển động cơ DC) (Thông báo kẹt từ lần thứ 1 đến lần thứ 4, thông báo SC từ lần thứ 5).

Nguyên nhân:

Biện pháp khắc phục:

Mã: SC 721-17

Bộ hoàn thiện sách SR3270 lỗi. Động cơ đẩy giấy 2 lỗi
Trình điều khiển động cơ phát hiện trạng thái lỗi (Lỗi điều khiển động cơ DC) (Thông báo kẹt giấy từ lần thứ 1 đến lần thứ 4, thông báo SC từ lần thứ 5).

Nguyên nhân:

Biện pháp khắc phục:

Mã: SC 721-24

Lỗi Bộ hoàn thiện sách SR3270. Tấm dẫn hướng ra giấy Lỗi động cơ đóng/mở
• Trong khi di chuyển về vị trí ban đầu, vị trí ban đầu không thể được phát hiện trong xung được xác định trước (Thông báo kẹt giấy từ lần thứ 1 đến lần thứ 4, thông báo SC từ lần thứ 5).
• Trong khi di chuyển ra khỏi vị trí ban đầu, vị trí ban đầu được phát hiện trong thời gian dài hơn xung được xác định trước (Thông báo kẹt giấy từ lần thứ 1 đến lần thứ 4, thông báo SC từ lần thứ 5).

Nguyên nhân:

Biện pháp khắc phục:

Mã: SC 721-25

Lỗi động cơ dẫn động đột lỗ của máy hoàn thiện sách SR3270
• Trong quá trình di chuyển về vị trí ban đầu, vị trí ban đầu không thể được phát hiện trong khoảng thời gian định trước (Thông báo kẹt giấy từ lần thứ 1 đến lần thứ 4,
thông báo SC lần thứ 5). • Trong quá trình di chuyển ra khỏi vị trí ban đầu, vị trí ban đầu vẫn được phát hiện ngay cả sau khi khoảng thời gian định trước đã trôi qua (Thông báo kẹt giấy từ lần thứ 1 đến lần thứ 4, thông báo SC lần thứ 5).
• Không thể đếm đầu ra từ bộ mã hóa trong khoảng thời gian định trước (Thông báo kẹt giấy từ lần thứ 1 đến lần thứ 4, thông báo SC lần thứ 5).

Nguyên nhân:

Biện pháp khắc phục:

Mã: SC 721-27 ... SC 721-33

Sách hướng dẫn Finisher SR3270 lỗi
SC 721-27 Lỗi động cơ di chuyển đục
SC 721-28 Lỗi phát hiện đăng ký ngang đục
SC 721-30 Lỗi động cơ Jogger 1 lỗi
SC 721-33 Lỗi động cơ con lăn định vị

Nguyên nhân:

Biện pháp khắc phục:

Mã: SC 721-41

Lỗi động cơ nhả sách hướng dẫn SR3270
• Trong khi di chuyển về vị trí ban đầu, vị trí ban đầu không thể được phát hiện trong xung được xác định trước (Thông báo kẹt từ lần thứ 1 đến lần thứ 4, thông báo SC từ lần thứ 5).
• Trong khi di chuyển ra khỏi vị trí ban đầu, vị trí ban đầu vẫn được phát hiện ngay cả sau khi xung được xác định trước đã trôi qua (Thông báo kẹt từ lần thứ 1 đến lần thứ 4, thông báo SC từ lần thứ 5).

Nguyên nhân:

Biện pháp khắc phục:

Mã: SC 721-42

Lỗi máy hoàn thiện sách SR3270
Lỗi động cơ rút máy bấm ghim
• Trong khi di chuyển về vị trí ban đầu, không thể phát hiện vị trí ban đầu trong một xung được xác định trước (Thông báo kẹt từ lần thứ 1 đến lần thứ 4, thông báo SC lần thứ 5).
• Trong khi di chuyển ra khỏi vị trí ban đầu, vị trí ban đầu được phát hiện ngay cả sau khi xung được xác định trước đã trôi qua (Thông báo kẹt từ lần thứ 1 đến lần thứ 4, thông báo SC lần thứ 5).
• Trong khi di chuyển ra khỏi vị trí ban đầu, không thể phát hiện cảm biến rút lui BẬT ngay cả sau khi xung được xác định trước đã trôi qua (Thông báo kẹt từ lần thứ 1 đến lần thứ 4, thông báo SC lần thứ 5).
• Trong quá trình khởi tạo, cảm biến rút lui BẬT được phát hiện đồng thời khi phát hiện vị trí ban đầu (Thông báo kẹt từ lần thứ 1 đến lần thứ 4, thông báo SC lần thứ 5).

Nguyên nhân:

Biện pháp khắc phục:

Mã: SC 721-44

Lỗi máy hoàn thiện sách SR3270
Lỗi động cơ bấm ghim
• Trong khi di chuyển về vị trí ban đầu, vị trí ban đầu không thể được phát hiện ngay cả sau khi thời gian định trước đã trôi qua (Thông báo kẹt từ lần thứ 1 đến lần thứ 4
, thông báo SC lần thứ 5). • Trong khi di chuyển ra khỏi vị trí ban đầu, vị trí ban đầu vẫn được phát hiện ngay cả sau khi thời gian định trước đã trôi qua (Thông báo kẹt từ lần thứ 1 đến lần thứ 4,
thông báo SC lần thứ 5). • Trong khi điều khiển động cơ, đầu ra từ bộ mã hóa không thể được đếm trong một số lần định trước trong một thời gian định trước (Thông báo kẹt từ lần thứ 1 đến lần thứ 4, thông báo SC lần thứ 5).

Nguyên nhân:

Biện pháp khắc phục:

Mã: SC 721-52

Sách hướng dẫn Finisher SR3270 lỗi. Động cơ dẫn động tấm gấp lỗi
• Trình điều khiển động cơ phát hiện lỗi (ngắt mạch và quá nhiệt) (lần đầu tiên là SC).
• Trong quá trình di chuyển về vị trí ban đầu, không thể phát hiện vị trí ban đầu trong xung được xác định trước (Thông báo kẹt từ lần thứ 1 đến lần thứ 4, thông báo SC từ lần thứ 5).
• Trong quá trình di chuyển ra khỏi vị trí ban đầu, vị trí ban đầu được phát hiện trong thời gian dài hơn xung được xác định trước (Thông báo kẹt từ lần thứ 1 đến lần thứ 4, thông báo SC từ lần thứ 5).

Nguyên nhân:

Biện pháp khắc phục:

Mã: SC 721-53

Sách hướng dẫn Finisher SR3270. Lỗi động cơ dịch chuyển hàng rào phía sau
• Trong quá trình di chuyển về nhà, vị trí nhà không thể được phát hiện trong xung được xác định trước (Thông báo kẹt từ lần thứ 1 đến lần thứ 4, thông báo SC lần thứ 5).
• Trong quá trình di chuyển ra khỏi nhà, vị trí nhà được phát hiện trong thời gian dài hơn xung được xác định trước (Thông báo kẹt từ lần thứ 1 đến lần thứ 4, thông báo SC lần thứ 5).

Nguyên nhân:

Biện pháp khắc phục:

Mã: SC 721-58, SC 721-59

Lỗi của Bộ hoàn thiện sách SR3270
SC 721-58 Lỗi động cơ nhả vận chuyển bó 1 lỗi của động cơ nhả vận chuyển bó 2
• Trong khi di chuyển về vị trí ban đầu, vị trí ban đầu không thể được phát hiện trong một xung được xác định trước (Thông báo kẹt từ lần thứ 1 đến lần thứ 4, thông báo SC từ lần thứ 5).
• Trong khi di chuyển ra khỏi vị trí ban đầu, vị trí ban đầu được phát hiện trong thời gian dài hơn một xung được xác định trước (Thông báo kẹt từ lần thứ 1 đến lần thứ 4, thông báo SC từ lần thứ 5).

Nguyên nhân:

Biện pháp khắc phục:

Mã: SC 721-70

Máy hoàn thiện sách SR3270 lỗi. Khay 1 Lỗi động cơ nâng
• Trình điều khiển động cơ phát hiện lỗi (chập mạch hoặc quá nhiệt) (lần đầu tiên là SC).
• Trong quá trình hạ xuống, cảm biến bề mặt giấy vẫn phát hiện giấy ngay cả sau khi thời gian định trước đã trôi qua (Thông báo kẹt từ lần thứ 1 đến lần thứ 4, thông báo SC từ lần thứ 5). • Trong quá trình nâng lên, cảm biến bề mặt giấy không thể phát hiện bề mặt giấy ngay cả sau khi thời gian định trước đã trôi qua (Thông báo kẹt từ lần thứ 1 đến lần thứ 4, thông báo SC từ lần thứ 5).

Nguyên nhân:

Biện pháp khắc phục:

Mã: SC 721-71

Sách hướng dẫn Finisher SR3270 lỗi. Độngncơ chuyển số 1 lỗi
• Trong khi di chuyển về vị trí ban đầu, vị trí ban đầu không thể được phát hiện trong một xung được xác định trước (Thông báo kẹt từ lần thứ 1 đến lần thứ 4, thông báo SC từ lần thứ 5).
• Trong khi di chuyển ra khỏi vị trí ban đầu, vị trí ban đầu được phát hiện trong thời gian dài hơn một xung được xác định trước (Thông báo kẹt từ lần thứ 1 đến lần thứ 4, thông báo SC từ lần thứ 5).

Nguyên nhân:

Biện pháp khắc phục

Mã: SC 721-80

Sách hướng dẫn Finisher SR3270 lỗi. Động cơ vận chuyển gấp lỗi
• Trình điều khiển động cơ phát hiện lỗi (ngắn mạch hoặc quá nhiệt) (lần đầu tiên là SC)

Nguyên nhân:

Biện pháp khắc phục:

Mã: SC 721-80

Sách hướng dẫn Finisher SR3270 lỗ.i Động cơ vận chuyển gấp lỗi trình điều khiển động cơ phát hiện lỗi (ngắn mạch hoặc quá nhiệt) (lần đầu tiên là SC)

Nguyên nhân:

Biện pháp khắc phục:

Mã: SC 721-81

Sách hướng dẫn Finisher SR3270 lỗi động cơ dẫn động giấy
• Trong khi di chuyển về vị trí ban đầu, vị trí ban đầu không thể được phát hiện trong một xung được xác định trước (Thông báo kẹt giấy từ lần thứ 1 đến lần thứ 4, thông báo SC từ lần thứ 5).
• Trong khi di chuyển ra khỏi vị trí ban đầu, vị trí ban đầu được phát hiện trong thời gian dài hơn một xung được xác định trước (Thông báo kẹt giấy từ lần thứ 1 đến lần thứ 4, thông báo SC từ lần thứ 5).

Nguyên nhân:

Biện pháp khắc phục:

Mã: SC 722-03

Thiết bị bảo vệ lỗi Finisher SR3260 lỗi chặn 1 phát hiện cầu chì nổ

Nguyên nhân:

Biện pháp khắc phục:

Mã: SC 722-04

Thiết bị bảo vệ lỗi Finisher SR3260. Lỗi chặn 2
Tín hiệu lỗi của thiết bị bảo vệ hệ thống liên động (công tắc phía cao) được phát hiện khi bật nguồn.

Nguyên nhân:

Biện pháp khắc phục:

Mã: SC 722-06

Lỗi Finisher SR3260

Nguyên nhân:

Biện pháp khắc phục:

Mã: SC 722-06

Lỗi Finisher SR3260
Lỗi truy cập vào NVRAM
Lỗi xảy ra khi truy cập bộ nhớ NV.

Nguyên nhân:

• Lỗi kết nối hoặc trục trặc của bộ nhớ NV

Biện pháp khắc phục:

1. Kiểm tra xem SC có xảy ra không bằng cách TẮT nguồn điện chính rồi BẬT. Nếu SC xảy ra lần nữa, hãy thực hiện các bước sau.
• Rút và lắp lại bộ nhớ NV để kiểm tra xem bộ nhớ NV có được lắp đúng vào ổ cắm IC không. Nếu không thể khôi phục SC, hãy thay thế bo mạch chính.

Mã: SC 722-10

Lỗi Finisher SR3260. Động cơ vận chuyển lỗi 1
Trình điều khiển động cơ phát hiện trạng thái lỗi (Lỗi điều khiển động cơ DC) (Thông báo kẹt từ lần thứ 1 đến lần thứ 4, thông báo SC từ lần thứ 5).

Nguyên nhân:

Biện pháp khắc phục:

Mã: SC 722-11

Lỗi Finisher SR3260. Động cơ vận chuyển 2 lỗi
Trình điều khiển động cơ phát hiện trạng thái lỗi (Lỗi điều khiển động cơ DC) (Thông báo kẹt từ lần thứ 1 đến lần thứ 4, thông báo SC từ lần thứ 5).

Nguyên nhân:
